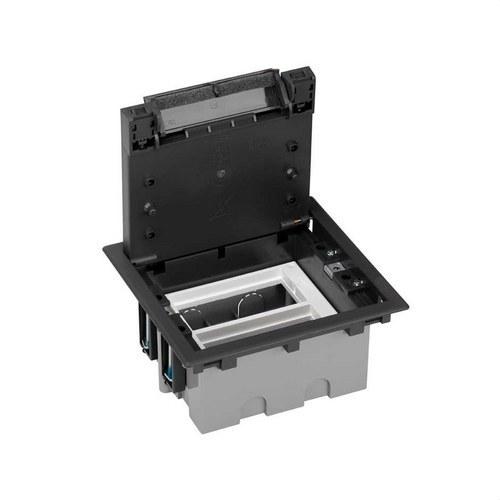

Ρυθμιζόμενο κουτί δαπέδου για 4 στοιχεία σε εγκατάσταση δαπέδου γραφίτη Simon 500 Cima

Το ρυθμιζόμενο κουτί δαπέδου για 4 στοιχεία της σειράς Simon 500 Cima αποτελεί μια επαγγελματική λύση σχεδιασμένη για την ενσωμάτωση ηλεκτρικών, φωνητικών, δεδομένων και πολυμέσων συνδέσεων απευθείας στο δάπεδο. Ο στιβαρός και λειτουργικός σχεδιασμός του επιτρέπει την παροχή προσβάσιμων σημείων σύνδεσης χωρίς να θυσιάζεται η αισθητική ή η ασφάλεια της εγκατάστασης.

Αυτού του τύπου η λύση είναι ιδιαίτερα χρήσιμη σε χώρους όπου η διανομή καλωδίωσης γίνεται μέσω του δαπέδου, όπως γραφεία, αίθουσες εκπαίδευσης, βιβλιοθήκες, μουσεία, ξενοδοχεία ή επαγγελματικά γραφεία. Χάρη στον ρυθμιζόμενο σχεδιασμό και τη δομική του αντοχή, επιτρέπει τη δημιουργία διακριτικών και ασφαλών εγκαταστάσεων που διευκολύνουν την πρόσβαση στις συνδέσεις όποτε χρειάζεται.

Το κουτί ανήκει στη σειρά Simon 500 Cima, μια σειρά γνωστή για την ποιότητα, την αξιοπιστία και τη συμβατότητά της με δομημένες εγκαταστάσεις καλωδίωσης. Είναι σχεδιασμένο να φιλοξενεί έως και 4 στοιχεία και είναι συμβατό με μηχανισμούς Simon 500 Cima και, μέσω ειδικών αντάπτορων, με μηχανισμούς των σειρών Simon 27 Play και Simon K45.

Κατασκευασμένο από υψηλής αντοχής πλαστικό με φινίρισμα σε γραφίτη (RAL 7021), το κουτί έχει υποβληθεί σε πολλαπλές δοκιμές για να διασφαλιστεί η συμμόρφωσή του με τα πιο απαιτητικά διεθνή πρότυπα. Η δομή του αντέχει φορτία έως και 1400 kg, καθιστώντας το κατάλληλο για περιοχές με συχνή διέλευση.

Επιπλέον, διαθέτει προστασία από σκόνη και μικρά αντικείμενα μέσω προστατευτικού αφρού, συμβάλλοντας στη διατήρηση της εγκατάστασης σε καλή κατάσταση και στην παράταση της διάρκειας ζωής των εγκατεστημένων μηχανισμών.

Κύρια χαρακτηριστικά:

• Σειρά: Simon 500 Cima
• Τύπος προϊόντος: Ρυθμιζόμενο κουτί δαπέδου
• Χωρητικότητα: 4 στοιχεία
• Συμβατότητα: Μηχανισμοί Simon 500 Cima και Simon 27 Play / Simon K45 μέσω αντάπτορων
• Φινίρισμα: Γραφίτης
• Χρώμα RAL: 7021
• Υλικό: Υψηλής αντοχής πλαστικό
• Διαστάσεις: 171 x 187 x 76 mm
• Βάθος: 76 mm
• Ρυθμιζόμενο βάθος: από 76 mm έως 100 mm
• Διαστάσεις οπής εγκατάστασης: 170 x 155 mm
• Διαστάσεις ανακλινόμενου καλύμματος: 145 x 161 x 15 mm
• Διαστάσεις ενσωματωμένου δίσκου: 220 x 172,2 mm
• Ανύψωση πλαισίου από το επίπεδο του δαπέδου: 3,2 mm
• Εσωτερικός ελεύθερος χώρος με μέγιστη ρύθμιση: 38 mm
• Εσωτερικός ελεύθερος χώρος με ελάχιστη ρύθμιση: 13 mm

Τεχνικά χαρακτηριστικά:

• Κατηγορία αντοχής σε κρούση: IK08
• Βαθμός προστασίας: IP4X
• Αντοχή στη θερμότητα: έως +125 ºC (IEC 60695-10-2)
• Μέγιστη θερμοκρασία λειτουργίας: +90 ºC
• Εύρος θερμοκρασίας κατά την εγκατάσταση: -5 ºC έως +60 ºC
• Αντίσταση μόνωσης: >5 MΩ στα 500 V
• Διηλεκτρική αντοχή: 2000 V στα 50 Hz για 1 λεπτό χωρίς διάτρηση ή παραμόρφωση
• Απόσβεση: +850 ºC / 30 δευτερόλεπτα (GWFI σύμφωνα με IEC 60695-2-11)
• Μέγιστο φορτίο: 1400 kg

Διαμόρφωση και είσοδοι καλωδίων:

• 8 πλευρικές είσοδοι για καλωδίωση
• 4 οπές για σφιγκτήρες
• 4 προτρυπημένες οπές Ø20 mm
• 4 προτρυπημένες οπές Ø26 mm
• Περιλαμβάνεται μεταλλικό διαχωριστικό για διασφάλιση ηλεκτρομαγνητικής προστασίας σε καλωδίωση VDM

Περιεχόμενο συσκευασίας:

• Κουτί δαπέδου
• Μεταλλικό διαχωριστικό
• Καλώδιο γείωσης
• Βίδες
• Εγχειρίδιο εγκατάστασης

Εγκατάσταση:

• Ειδικά σχεδιασμένο για εγκατάσταση σε δάπεδο με επένδυση
• Κατάλληλο και για εγκατάσταση σε τεχνικό δάπεδο
• Στερέωση με γάντζους πάνω σε δίσκο δαπέδου
• Εμβέλεια γαντζών: από 14 έως 54 mm
• Κατεύθυνση εγκατάστασης: οριζόντια ή κάθετη
• Κάλυμμα με 2 θέσεις ανοίγματος

Παρατηρήσεις:

• Για την ολοκλήρωση της εγκατάστασης απαιτείται συνδυασμός με το πλαστικό δοχείο με κωδικό 52052102-035.
• Προαιρετικά μπορεί να χρησιμοποιηθεί το διακοσμητικό κάλυμμα με κωδικό 52053102-038 όταν δεν τοποθετείται η ίδια επένδυση δαπέδου.

Συντήρηση:

• Καθαρίστε με ένα μαλακό και στεγνό πανί.
• Μην χρησιμοποιείτε λειαντικά προϊόντα ή καθαριστικά που περιέχουν χλώριο.

Τα κουτιά δαπέδου της σειράς Simon 500 Cima έχουν σχεδιαστεί για να προσφέρουν διακριτικές και αποδοτικές λύσεις σε σύγχρονες εγκαταστάσεις όπου η συνδεσιμότητα είναι απαραίτητη. Η στιβαρότητα, η αντοχή σε φορτίο και η ευελιξία τα καθιστούν ιδανική επιλογή για επαγγελματικά έργα.

Μια ιδιαίτερα πρακτική λύση όταν απαιτείται η μεταφορά συνδέσεων στο κέντρο ενός χώρου χωρίς ορατές καλωδιώσεις, διατηρώντας τον χώρο καθαρό, τακτοποιημένο και πλήρως λειτουργικό.
