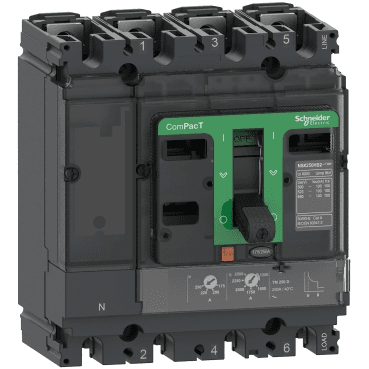

Αυτόματος Διακόπτης ComPacT NSX100F 36kA AC 4P4R 80A TMD

Ο αυτόματος διακόπτης ComPacT NSX100F 4P4R 80 A της Schneider Electric είναι μια προηγμένη λύση σχεδιασμένη για την προστασία βιομηχανικών και εμπορικών ηλεκτρικών συστημάτων. Αυτός ο διακόπτης 4 πόλων (3 φάσεις συν ουδέτερος) είναι εξοπλισμένος με μια θερμομαγνητική μονάδα ελέγχου (TMD) που προσφέρει ρυθμιζόμενη προστασία από θερμικές υπερφορτώσεις και μαγνητικά βραχυκυκλώματα. Χάρη στην ικανότητα διακοπής του 36 kA στα 415 VCA, εγγυάται την ασφάλεια σε ηλεκτρικές εγκαταστάσεις που υπόκεινται σε μεγάλες απαιτήσεις ενέργειας, αποτρέποντας ζημιές σε εξοπλισμό και κυκλώματα.

Αυτός ο αυτόματος διακόπτης έχει βελτιστοποιηθεί για μείωση του χρόνου εγκατάστασης, με εργονομικό σχεδιασμό που διευκολύνει την καλωδίωση και βελτιωμένο μοχλό για ευκολότερη χειροκίνητη λειτουργία. Ο συμπαγής σχεδιασμός του, με διαστάσεις 140 mm πλάτος, 161 mm ύψος και 86 mm βάθος, τον καθιστά ιδανικό για εφαρμογές που απαιτούν βελτιστοποίηση του χώρου χωρίς να θυσιάζεται η ασφάλεια ή η απόδοση.

Κύρια χαρακτηριστικά:

• Ονομαστικό ρεύμα: 80 A
• Ικανότητα διακοπής:
  • 36 kA στα 380/415 VCA
  • 85 kA στα 220/240 VCA
  • 25 kA στα 500 VCA
• Προστασία:
  • Θερμική (ρυθμιζόμενη μεταξύ 0,7 και 1 x In)
  • Μαγνητική (σταθερή ρύθμιση στα 640 A)
• Αριθμός πόλων: 4 (με προστασία στις 4 φάσεις)

Ο ComPacT NSX100F ενσωματώνει θερμομαγνητική τεχνολογία για προστασία από παρατεταμένες υπερφορτώσεις και βραχυκυκλώματα. Η θερμική προστασία είναι ρυθμιζόμενη, επιτρέποντας στους χρήστες να προσαρμόζουν το όριο προστασίας με βάση τα χαρακτηριστικά της εγκατάστασής τους. Η διακοπή λόγω βραχυκυκλώματος είναι σταθερή στα 640 A, εξασφαλίζοντας γρήγορη και αποδοτική απόκριση σε καταστάσεις έκτακτης ανάγκης.

Αυτό το μοντέλο είναι σχεδιασμένο για σταθερή εγκατάσταση σε πίσω πλάκα, με επιλογές τοποθέτησης τόσο σε οριζόντια όσο και σε κάθετη θέση, καθιστώντας το εξαιρετικά ευέλικτο για διάφορες διαμορφώσεις ηλεκτρικών πινάκων. Επιπλέον, η σύνδεση γίνεται από το μπροστινό μέρος για ευκολότερη πρόσβαση και συντήρηση.

Κύρια τεχνικά δεδομένα:

• Ονομαστική τάση λειτουργίας (Ue): Έως 690 VCA
• Τάση μόνωσης (Ui): 800 VCA
• Αντίσταση σε αιχμές τάσης (Uimp): 8 kV
• Μηχανική αντοχή: 50.000 κύκλοι
• Ηλεκτρική αντοχή:
  • 50.000 κύκλοι στα 440 V
  • 30.000 κύκλοι στα 440 V υπό φορτίο
  • 20.000 κύκλοι στα 690 V υπό μέσο φορτίο
• Προστασία από υπερφορτώσεις: Ρυθμιζόμενη μεταξύ 0,7 και 1 x In
• Προστασία από βραχυκυκλώματα: Σταθερή στα 640 A
• Βάρος: 2,4 kg

Αυτός ο αυτόματος διακόπτης προσφέρει επίσης συμβατότητα με προαιρετικά εξαρτήματα και επιτρέπει την προσθήκη έως και 5 θέσεων για βοηθητικά ηλεκτρικά, αυξάνοντας την ευελιξία του και καθιστώντας τον μια εξαιρετικά προσαρμόσιμη επιλογή για διάφορες εφαρμογές. Τα εξαρτήματα επιτρέπουν την παρακολούθηση της κατάστασης του διακόπτη και την πραγματοποίηση ρυθμίσεων απομακρυσμένα, αυξάνοντας την επιχειρησιακή απόδοση και την ασφάλεια.

Πρόσθετα χαρακτηριστικά:

• Βελτιωμένη εργονομία: Ο νέος μοχλός χειροκίνητης λειτουργίας προσφέρει πιο ομαλό και εύκολο έλεγχο, βελτιώνοντας τη χρηστικότητα του διακόπτη σε περιβάλλοντα υψηλής χρήσης.
• Γρήγορη εγκατάσταση: Ο συμπαγής σχεδιασμός και η πρόσβαση από το μπροστινό μέρος για τις συνδέσεις επιτρέπουν γρηγορότερη εγκατάσταση και μειώνουν το χρόνο συντήρησης.
• Προηγμένη τεχνολογία ασφάλειας: Με ικανότητα αντοχής σε αιχμές τάσης έως 8 kV, ο διακόπτης είναι έτοιμος να λειτουργήσει αξιόπιστα σε απαιτητικά βιομηχανικά περιβάλλοντα.
• Βελτιστοποίηση χώρου: Το συμπαγές μέγεθος αυτού του αυτόματου διακόπτη επιτρέπει την εγκατάστασή του σε ηλεκτρικούς πίνακες που απαιτούν υψηλή πυκνότητα εξαρτημάτων, μεγιστοποιώντας τη χρήση του διαθέσιμου χώρου.

Τυπικές εφαρμογές:

Ο ComPacT NSX100F είναι ιδανικός για χρήση σε βιομηχανικές και εμπορικές εγκαταστάσεις, όπως εργοστάσια, κέντρα δεδομένων και κτίρια γραφείων, όπου απαιτείται αξιόπιστη προστασία από υπερφορτώσεις και βραχυκυκλώματα. Χάρη στην ικανότητα διακοπής των 36 kA στα 415 VCA και τον ανθεκτικό σχεδιασμό του, αυτός ο αυτόματος διακόπτης μπορεί να διαχειριστεί με ασφάλεια κυκλώματα υψηλής ζήτησης χωρίς να διακυβεύεται η ακεραιότητα του συστήματος.
