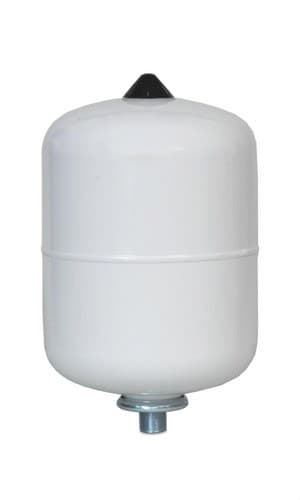

Δοχείο διαστολής 24 CMR-8 3/4" ACS

Το δοχείο διαστολής Ibaiondo 24 CMR, κωδικός 01025082, είναι ένα δοχείο διαστολής με μεμβράνη χωρητικότητας 24 λίτρων, σχεδιασμένο ειδικά για ανοιχτά συστήματα ζεστού νερού χρήσης (ΖΝΧ). Η λειτουργία του είναι να απορροφά την αύξηση του όγκου που παρουσιάζει το νερό κατά τη θέρμανση, συμβάλλοντας στον έλεγχο των μεταβολών πίεσης της εγκατάστασης και στην προστασία των εξαρτημάτων της.

Το μοντέλο αυτό λειτουργεί με μέγιστη πίεση λειτουργίας 8 bar, παραδίδεται με εργοστασιακή προφόρτιση αέρα 3 bar και διαθέτει σπειρωτή σύνδεση νερού 3/4". Σε αντίθεση με τα μοντέλα CMR μικρότερης χωρητικότητας, το 24 CMR ενσωματώνει βιδωτό καπάκι από ανοξείδωτο χάλυβα και αντικαταστάσιμη μεμβράνη κατάλληλη για πόσιμο νερό.

Δοχείο διαστολής 24 λίτρων για ΖΝΧ

Το Ibaiondo 24 CMR έχει αναπτυχθεί για εγκαταστάσεις ζεστού νερού χρήσης σε ανοιχτό κύκλωμα. Όταν αυξάνεται η θερμοκρασία του νερού, αυξάνεται και ο όγκος του. Το δοχείο δέχεται μέρος αυτής της διαστολής και συμπιέζει τον αέρα που περιέχεται στον θάλαμό του, μειώνοντας την αύξηση της πίεσης που θα προέκυπτε σε μια εγκατάσταση χωρίς δοχείο διαστολής.

Όταν η θερμοκρασία μειώνεται, η πίεση που είναι αποθηκευμένη στον θάλαμο αέρα ευνοεί την επιστροφή του νερού στο κύκλωμα, αντισταθμίζοντας τις μεταβολές όγκου που είναι χαρακτηριστικές της λειτουργίας του συστήματος.

Χωρητικότητα 24 λίτρων

Η ονομαστική χωρητικότητα του δοχείου είναι 24 λίτρα. Η σωστή διαστασιολόγηση του δοχείου διαστολής πρέπει να γίνεται λαμβάνοντας υπόψη τον συνολικό όγκο νερού της εγκατάστασης, την πίεση τροφοδοσίας, την πίεση ρύθμισης της βαλβίδας ασφαλείας και τις θερμοκρασίες λειτουργίας.

Η κατάλληλη επιλογή επιτρέπει τη διατήρηση των πιέσεων εντός των προβλεπόμενων ορίων και μειώνει τις άσκοπες ενεργοποιήσεις της βαλβίδας ασφαλείας.

Μέγιστη πίεση λειτουργίας 8 bar

Το μοντέλο 24 CMR παρουσιάζει μέγιστη πίεση λειτουργίας 8 bar. Η Ibaiondo αναφέρει ρητά αυτή την τιμή για τον κωδικό 01025082, διαφοροποιώντας τον από άλλα δοχεία CMR χωρίς πόδια μικρότερης χωρητικότητας που μπορούν να λειτουργούν στα 10 bar.

Η πίεση λειτουργίας της εγκατάστασης δεν πρέπει σε καμία περίπτωση να υπερβαίνει τη μέγιστη πίεση που αναγράφεται στην πινακίδα του δοχείου.

Εργοστασιακή προφόρτιση 3 bar

Το δοχείο παραδίδεται από το εργοστάσιο με προφόρτιση αέρα 3 bar. Η πίεση αυτή ενδέχεται να χρειάζεται ρύθμιση κατά την έναρξη λειτουργίας, ώστε να προσαρμοστεί στις πραγματικές συνθήκες της εγκατάστασης.

Ο έλεγχος και η μεταβολή της προφόρτισης πρέπει να πραγματοποιούνται με το δοχείο σωστά απομονωμένο και χωρίς πίεση νερού πάνω στη μεμβράνη, ακολουθώντας τις οδηγίες εγκατάστασης και συντήρησης της Ibaiondo.

Αντικαταστάσιμη μεμβράνη κατάλληλη για πόσιμο νερό

Η ισχύουσα τεχνική τεκμηρίωση της Ibaiondo ορίζει ότι το μοντέλο 24 CMR PN8 αποτελεί εξαίρεση μέσα στη σειρά CMR χωρίς πόδια: διαθέτει αντικαταστάσιμη μεμβράνη σύμφωνα με το EN 13831 και κατάλληλη για επαφή με πόσιμο νερό.

Αυτή η κατασκευή επιτρέπει την αντικατάσταση της μεμβράνης όταν χρειάζεται, αποφεύγοντας την υποχρεωτική αντικατάσταση ολόκληρου του δοχείου λόγω φθοράς αυτού του εξαρτήματος.

Βιδωτό καπάκι και σύνδεση από ανοξείδωτο χάλυβα

Το 24 CMR ενσωματώνει βιδωτό καπάκι από ανοξείδωτο χάλυβα, σε συνδυασμό με το σύστημα αντικαταστάσιμης μεμβράνης του. Η Ibaiondo αναφέρει επίσης σύνδεση νερού από ανοξείδωτο χάλυβα για το συγκεκριμένο μοντέλο.

Η υδραυλική σύνδεση είναι σπειρωτή R 3/4" αρσενικό gas, κατάλληλη για την ενσωμάτωσή του σε συμβατές εγκαταστάσεις ΖΝΧ.

Θερμοκρασία συστήματος από -10 έως +100 °C

Το ισχύον τεχνικό δελτίο ορίζει εύρος θερμοκρασίας συστήματος από -10 έως +100 °C. Το δοχείο πρέπει να εγκαθίσταται και να χρησιμοποιείται τηρώντας αυτά τα όρια και τις συνθήκες που έχει καθορίσει ο κατασκευαστής.

Κατασκευή από χάλυβα και λευκό φινίρισμα

Το δοχείο είναι κατασκευασμένο από χάλυβα και διαθέτει εξωτερικό φινίρισμα με λευκή βαφή. Η δομή του έχει σχεδιαστεί ώστε να αντέχει τις προβλεπόμενες πιέσεις λειτουργίας σε εγκαταστάσεις ζεστού νερού χρήσης.

Το δοχείο περιλαμβάνει επίσης βαλβίδα φουσκώματος, η οποία επιτρέπει τον έλεγχο και τη ρύθμιση της πίεσης του θαλάμου αέρα κατά την εγκατάσταση και τις εργασίες συντήρησης.

Συμπαγείς διαστάσεις

Το Ibaiondo 24 CMR έχει διάμετρο 320 mm και ύψος 430 mm. Το κατά προσέγγιση βάρος του είναι 4,5 kg.

Πρόκειται για μοντέλο χωρίς πόδια, επομένως η τοποθέτησή του πρέπει να γίνεται σύμφωνα με τις οδηγίες συναρμολόγησης του κατασκευαστή και, όπου απαιτείται, με τη χρήση των κατάλληλων στοιχείων στήριξης.

Συμβάλλει στη μείωση των εκκενώσεων της βαλβίδας ασφαλείας

Ένα σωστά διαστασιολογημένο δοχείο απορροφά τη θερμική διαστολή του νερού και αποτρέπει τη μετατροπή της αύξησης του όγκου σε υπερβολική αύξηση της πίεσης.

Αυτό βοηθά στη μείωση των ανοίξεων και των σταξιμάτων της βαλβίδας ασφαλείας που προκαλούνται από τη διαστολή του νερού κατά τους κύκλους θέρμανσης, μειώνοντας επίσης τις άσκοπες απώλειες νερού.

Συμβάλλει στην απόσβεση μεταβολών πίεσης

Ο θάλαμος αέρα και η μεμβράνη επιτρέπουν την απόσβεση των μεταβολών πίεσης που παράγονται κατά τη λειτουργία του κυκλώματος. Η Ibaiondo αναφέρει επίσης ότι η ενσωμάτωση ενός δοχείου CMR μπορεί να βοηθήσει στη μείωση των επιπτώσεων των υδραυλικών πληγμάτων που σχετίζονται με απότομες μεταβολές της παροχής.

Εγκατάσταση σε συστήματα ζεστού νερού χρήσης

Το 24 CMR ενδείκνυται για εγκαταστάσεις ΖΝΧ όπου απαιτείται αντιστάθμιση της θερμικής διαστολής του νερού, όπως εγκαταστάσεις που συνδέονται με θερμοσίφωνες, θερμαντήρες, συστήματα παραγωγής ζεστού νερού και άλλα συμβατά υδραυλικά κυκλώματα.

Το δοχείο πρέπει να επιλέγεται σύμφωνα με τις πραγματικές υδραυλικές παραμέτρους κάθε εγκατάστασης και να τοποθετείται έτσι ώστε να μπορεί να επιθεωρείται και να συντηρείται σωστά.

Συντήρηση της προφόρτισης

Η πίεση προφόρτισης πρέπει να ελέγχεται περιοδικά ώστε να διατηρείται η σωστή λειτουργία του δοχείου. Η Ibaiondo συνιστά να ελέγχεται με το δοχείο υδραυλικά απομονωμένο και άδειο από νερό, αποφεύγοντας μετρήσεις με πίεση νερού να ασκείται στη μεμβράνη.

Οι επεμβάσεις στο δοχείο πρέπει να πραγματοποιούνται πάντα με την εγκατάσταση αποσυμπιεσμένη και από εξειδικευμένο προσωπικό.

Τεχνικά χαρακτηριστικά του Ibaiondo 24 CMR

• Μάρκα: Ibaiondo.
• Κωδικός: 01025082.
• Μοντέλο: 24 CMR.
• Σειρά: CMR ACS.
• Τύπος: δοχείο διαστολής με μεμβράνη.
• Εφαρμογή: ανοιχτά συστήματα ζεστού νερού χρήσης.
• Χωρητικότητα: 24 λίτρα.
• Μέγιστη πίεση λειτουργίας: 8 bar.
• Εργοστασιακή προφόρτιση: 3 bar.
• Αέριο προφόρτισης: αέρας.
• Θερμοκρασία συστήματος: -10 έως +100 °C.
• Μεμβράνη: αντικαταστάσιμη.
• Μεμβράνη κατάλληλη για πόσιμο νερό: ναι.
• Πρότυπο μεμβράνης: EN 13831.
• Καπάκι: βιδωτό από ανοξείδωτο χάλυβα.
• Σύνδεση νερού: ανοξείδωτος χάλυβας.
• Σπείρωμα σύνδεσης: R 3/4" αρσενικό gas.
• Υλικό δοχείου: χάλυβας.
• Βαλβίδα φουσκώματος: περιλαμβάνεται.
• Εξωτερικό φινίρισμα: λευκή βαφή.
• Διάμετρος: 320 mm.
• Ύψος: 430 mm.
• Βάρος: περίπου 4,5 kg.
• Διαμόρφωση: μοντέλο χωρίς πόδια.
• Κατασκευή: σύμφωνα με την Οδηγία για τον Εξοπλισμό Υπό Πίεση 2014/68/ΕΕ.
• Εγγύηση που αναφέρεται στο ισχύον τεχνικό δελτίο: 3 έτη.

Συμπαγές δοχείο διαστολής για εγκαταστάσεις ΖΝΧ

Το Ibaiondo 24 CMR συνδυάζει χωρητικότητα 24 λίτρων, μέγιστη πίεση 8 bar και προφόρτιση 3 bar σε συμπαγή μορφή Ø320 x 430 mm. Η αντικαταστάσιμη μεμβράνη του, κατάλληλη για πόσιμο νερό, και η σύνδεση από ανοξείδωτο χάλυβα το διαφοροποιούν από τα μοντέλα CMR μικρότερου όγκου της ίδιας οικογένειας.

Ενδείκνυται ιδιαίτερα για τον έλεγχο της θερμικής διαστολής του νερού σε εγκαταστάσεις ΖΝΧ, συμβάλλοντας στη σταθεροποίηση της πίεσης του κυκλώματος, στη μείωση των εκκενώσεων της βαλβίδας ασφαλείας και στην προστασία των εξαρτημάτων της εγκατάστασης από μεταβολές πίεσης.

Σημαντικό: η εργοστασιακή προφόρτιση των 3 bar πρέπει να ελέγχεται και, όταν χρειάζεται, να ρυθμίζεται σύμφωνα με τις πραγματικές συνθήκες της εγκατάστασης. Η διαστασιολόγηση, η τοποθέτηση και η συντήρηση πρέπει να πραγματοποιούνται τηρώντας τις οδηγίες της Ibaiondo και την ισχύουσα νομοθεσία.
