Σύστημα αύξησης πίεσης JP 5-48 PM START

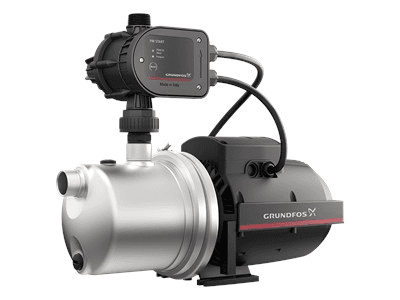

Το σύστημα αύξησης πίεσης Grundfos JP 5-48 PM START, κωδικός 93294166, είναι ένα συμπαγές συγκρότημα που αποτελείται από μια αυτοαναρροφητική φυγοκεντρική αντλία Grundfos JP και έναν ηλεκτρονικό ελεγκτή πίεσης PM1. Έχει σχεδιαστεί για να αυτοματοποιεί την παροχή και την πίεση του νερού σε κατοικίες, κήπους και άλλες οικιακές εφαρμογές, προσφέροντας ονομαστική παροχή 5 m³/h και ονομαστικό μανομετρικό ύψος 45,6 μέτρα.

Ο ελεγκτής PM1 εκκινεί αυτόματα την αντλία όταν η πίεση της εγκατάστασης πέσει στα 1,5 bar και διατηρεί τον εξοπλισμό σε λειτουργία όσο υπάρχει κατανάλωση νερού. Επιπλέον, ενσωματώνει προστασία από ξηρή λειτουργία, σύστημα κατά των συχνών εκκινήσεων και ενσωματωμένη αντεπίστροφη βαλβίδα, προσφέροντας ασφάλεια και άνεση στην εγκατάσταση.

Αυτόματο συγκρότημα πίεσης με Pressmanager PM1

Το Grundfos JP 5-48 PM START είναι έτοιμο να λειτουργεί αυτόματα ανάλογα με τη ζήτηση νερού. Το Pressmanager PM1 παρακολουθεί την εγκατάσταση και θέτει σε λειτουργία την αντλία όταν ανιχνεύσει πτώση πίεσης έως την καθορισμένη τιμή εκκίνησης των 1,5 bar.

Όσο υπάρχει ροή νερού, η αντλία παραμένει σε λειτουργία. Όταν σταματήσει η κατανάλωση, ο ελεγκτής διακόπτει αυτόματα τη λειτουργία του συστήματος, αποφεύγοντας την ανάγκη χειροκίνητων εκκινήσεων και διακοπών από τον χρήστη.

Η πίεση εκκίνησης αυτής της έκδοσης είναι σταθερή και δεν ρυθμίζεται.

Αυτοαναρροφητική αντλία για κατοικία και κήπο

Η ενσωματωμένη αντλία JP είναι μια μονοβάθμια αυτοαναρροφητική φυγοκεντρική αντλία που μπορεί να αναρροφά νερό τοποθετημένο κάτω από το επίπεδο της ίδιας της αντλίας. Η Grundfos ορίζει μέγιστο ύψος αναρρόφησης έως 8 μέτρα, λαμβάνοντας υπόψη τις απώλειες φορτίου του σωλήνα αναρρόφησης και θερμοκρασία νερού 20 °C.

Κατά την πλήρωση, η αντλία μπορεί να διαχειριστεί μείγμα αέρα και νερού μέχρι να επιτευχθούν κανονικές συνθήκες άντλησης. Αυτή η αυτοαναρροφητική ικανότητα διευκολύνει τη χρήση της για οικιακή ύδρευση, αξιοποίηση βρόχινου νερού, άρδευση και αύξηση πίεσης όταν το νερό προέρχεται από δεξαμενές, στέρνες ή πηγές σε χαμηλότερο υψόμετρο.

Ονομαστική παροχή 5 m³/h και 45,6 μέτρα ύψος

Το JP 5-48 PM START προσφέρει ονομαστική παροχή 5 m³/h και ονομαστικό μανομετρικό ύψος 45,6 μέτρα. Αυτές οι επιδόσεις επιτρέπουν τη χρήση του σε εφαρμογές που απαιτούν παροχή νερού με υψηλή πίεση και κατάλληλη ροή για διαφορετικά σημεία κατανάλωσης.

Η μέγιστη πίεση λειτουργίας του συστήματος είναι 6 bar. Τόσο η σύνδεση αναρρόφησης όσο και η σύνδεση κατάθλιψης είναι με σπείρωμα G1 θηλυκό, διευκολύνοντας την ενσωμάτωσή του σε οικιακές υδραυλικές εγκαταστάσεις.

Προστασία από ξηρή λειτουργία

Ο ελεγκτής PM1 ενσωματώνει προστασία από ξηρή λειτουργία. Εάν το σύστημα ανιχνεύσει ότι η αντλία λειτουργεί χωρίς νερό, διακόπτει αυτόματα τη λειτουργία του εξοπλισμού για να μειώσει τον κίνδυνο ζημιών που προκαλούνται από έλλειψη υγρού.

Αυτή η προστασία είναι ιδιαίτερα χρήσιμη σε εγκαταστάσεις που τροφοδοτούνται από δεξαμενές, πηγάδια ή συστήματα αξιοποίησης βρόχινου νερού, όπου μπορεί να προκύψουν καταστάσεις έλλειψης παροχής.

Προστασία κατά των συχνών εκκινήσεων

Το σύστημα διαθέτει επίσης προστασία κατά των συχνών εκκινήσεων. Αυτή η λειτουργία βοηθά στην ανίχνευση πολύ συχνών εκκινήσεων και διακοπών, που μπορεί να προκληθούν από μικρές διαρροές ή ανωμαλίες στην εγκατάσταση.

Προστατεύοντας τον εξοπλισμό από επαναλαμβανόμενους κύκλους λειτουργίας, το Pressmanager βοηθά στη μείωση των περιττών καταπονήσεων της αντλίας και διευκολύνει τον εντοπισμό πιθανών προβλημάτων στο υδραυλικό κύκλωμα.

Ενσωματωμένη αντεπίστροφη βαλβίδα

Το PM1 ενσωματώνει αντεπίστροφη βαλβίδα που αποτρέπει τη ροή του νερού προς την αντίθετη κατεύθυνση μέσω του ελεγκτή. Επειδή είναι ενσωματωμένη στο ίδιο το σύστημα, απλοποιεί τη συναρμολόγηση και συμβάλλει στη διατήρηση κατάλληλων συνθηκών για την αυτόματη λειτουργία της αντλίας.

Θερμική προστασία κινητήρα

Η αντλία JP διαθέτει ενσωματωμένη θερμική προστασία. Σε περίπτωση υπερθέρμανσης, το σύστημα διακόπτει τον κινητήρα για να τον προστατεύσει από υπερβολικές θερμοκρασίες.

Ο κινητήρας ψύχεται με αέρα και διαθέτει υπερδιαστασιολογημένα ρουλεμάν, σφραγισμένα και λιπαινόμενα εφ’ όρου ζωής, μια λύση που έχει αναπτύξει η Grundfos για να μειώσει τις ανάγκες συντήρησης κατά τη συνήθη λειτουργία.

Ανθεκτική κατασκευή από ανοξείδωτο χάλυβα

Το σώμα της αντλίας είναι κατασκευασμένο από ανοξείδωτο χάλυβα EN 1.4301 / AISI 304, υλικό κατάλληλο για αντοχή στη διάβρωση σε εφαρμογές ύδρευσης και αύξησης πίεσης νερού.

Η πτερωτή είναι κατασκευασμένη από σύνθετο υλικό PPO ενισχυμένο με υαλοΐνες. Ο συνδυασμός υλικών ανθεκτικών στη διάβρωση συμβάλλει σε μια στιβαρή κατασκευή για οικιακές εφαρμογές και χρήση στον κήπο.

Για άντληση καθαρού νερού

Το Grundfos JP 5-48 PM START προορίζεται για άντληση νερού. Η τεχνική τεκμηρίωση ορίζει εύρος θερμοκρασίας του υγρού από 0 έως 40 °C για τον συγκεκριμένο κωδικό, καθώς και θερμοκρασία περιβάλλοντος λειτουργίας από 0 έως 40 °C.

Για να διασφαλιστεί σωστή λειτουργία, πρέπει να χρησιμοποιείται με καθαρό νερό και εντός των ορίων χρήσης που έχει καθορίσει η Grundfos.

Μονοφασική τροφοδοσία και έτοιμη για εγκατάσταση σύνδεση

Η αντλία λειτουργεί με μονοφασική τροφοδοσία 220-240 V στα 50 Hz. Διαθέτει απορροφούμενη ηλεκτρική ισχύ P1 1390 W και ονομαστική ισχύ P2 1 kW, με ονομαστικό ρεύμα 6,1 A.

Παραδίδεται με ηλεκτρικό καλώδιο 1,5 μέτρου και φις Schuko τύπου E/F, διευκολύνοντας την ηλεκτρική σύνδεσή της σε συμβατές εγκαταστάσεις. Ο κινητήρας έχει βαθμό προστασίας IP44 και κλάση μόνωσης F.

Τεχνικά χαρακτηριστικά του Grundfos JP 5-48 PM START

• Μάρκα: Grundfos.
• Κωδικός: 93294166.
• Μοντέλο: JP 5-48 PM START.
• Τύπος: σύστημα αύξησης πίεσης με αυτοαναρροφητική αντλία και ηλεκτρονικό ελεγκτή.
• Τύπος αντλίας: μονοβάθμια αυτοαναρροφητική φυγοκεντρική.
• Ελεγκτής πίεσης: Grundfos PM1.
• Ονομαστική παροχή: 5 m³/h.
• Ονομαστικό μανομετρικό ύψος: 45,6 m.
• Πίεση εκκίνησης: 1,5 bar.
• Ρυθμιζόμενη πίεση εκκίνησης: όχι.
• Μέγιστη πίεση λειτουργίας: 6 bar.
• Μέγιστο ύψος αναρρόφησης: έως 8 m.
• Σύνδεση αναρρόφησης: G1 θηλυκό.
• Σύνδεση κατάθλιψης: G1 θηλυκό.
• Πρότυπο συνδέσεων: ISO 228-1.
• Αντεπίστροφη βαλβίδα: ενσωματωμένη.
• Προστασία από ξηρή λειτουργία: ναι.
• Προστασία κατά των συχνών εκκινήσεων: ναι.
• Θερμική προστασία κινητήρα: ναι.
• Αντλούμενο υγρό: νερό.
• Θερμοκρασία υγρού: 0 έως 40 °C.
• Θερμοκρασία περιβάλλοντος: 0 έως 40 °C.
• Υλικό σώματος αντλίας: ανοξείδωτος χάλυβας EN 1.4301 / AISI 304.
• Υλικό πτερωτής: composite PPO-20GF.
• Μηχανικός στυπιοθλίπτης: BBVP.
• Τροφοδοσία: 1 x 220-240 V, 50 Hz.
• Απορροφούμενη ισχύς P1: 1390 W.
• Ονομαστική ισχύς P2: 1 kW.
• Ονομαστικό ρεύμα: 6,1 A.
• Ρεύμα εκκίνησης: 28,4 A.
• Ονομαστική ταχύτητα: 2870 rpm.
• Βαθμός προστασίας αντλίας: IP44.
• Κλάση μόνωσης: F.
• Μήκος καλωδίου: 1,5 m.
• Φις: Schuko τύπου E/F (CEE 7/7).
• Καθαρό βάρος: 14,8 kg.
• Πιστοποιήσεις: CE και EAC.

Εφαρμογές του JP 5-48 PM START

Χάρη στην αυτοαναρροφητική του ικανότητα και τον αυτόματο έλεγχο μέσω PM1, αυτό το συγκρότημα πίεσης είναι κατάλληλο για διαφορετικές εφαρμογές παροχής νερού σε οικιακά και κηποτεχνικά περιβάλλοντα.

• Αύξηση πίεσης σε οικιακές εγκαταστάσεις.
• Υδροδότηση κατοικιών.
• Άρδευση κήπων.
• Αξιοποίηση βρόχινου νερού.
• Άντληση από δεξαμενές και στέρνες.
• Εγκαταστάσεις όπου απαιτείται αυτόματη εκκίνηση και διακοπή ανάλογα με την κατανάλωση.

Μια συμπαγής λύση για αύξηση της πίεσης του νερού

Το Grundfos JP 5-48 PM START συνδυάζει σε ένα ενιαίο σύνολο μια αυτοαναρροφητική αντλία υψηλών επιδόσεων με τον ηλεκτρονικό ελεγκτή PM1. Η αυτόματη εκκίνηση στα 1,5 bar, η προστασία από ξηρή λειτουργία, η προστασία κατά των συχνών εκκινήσεων και η ενσωματωμένη αντεπίστροφη βαλβίδα επιτρέπουν ένα πρακτικό σύστημα για την αυτοματοποίηση της παροχής νερού.

Με ονομαστική παροχή 5 m³/h, μανομετρικό ύψος 45,6 μέτρα, αναρρόφηση έως 8 μέτρα και σώμα από ανοξείδωτο χάλυβα AISI 304, το JP 5-48 PM START είναι ιδιαίτερα κατάλληλο για όσους αναζητούν ένα ανθεκτικό συγκρότημα πίεσης Grundfos, έτοιμο για οικιακές εφαρμογές, άρδευση και αξιοποίηση νερού.
