Ομάδα πίεσης Ebara Compact BM/15G Watercontrol

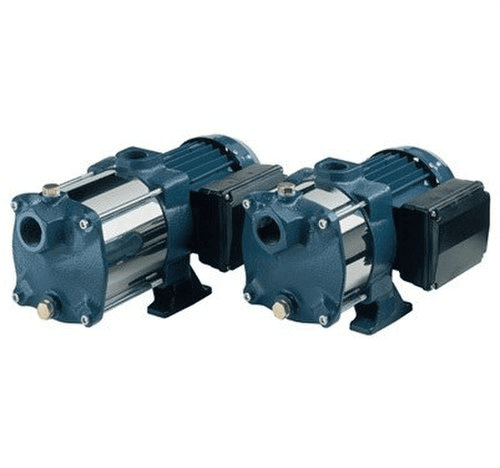

Το πιεστικό συγκρότημα Ebara COMPACT BM/15G WATERCONTROL, κωδικός 623GP05110710, είναι ένα αυτόματο σύστημα πιεσμού αποτελούμενο από οριζόντια πολυβάθμια φυγοκεντρική ηλεκτροαντλία ισχύος 1,1 kW / 1,5 HP και ηλεκτρονικό πιεστικό WATERCONTROL. Έχει σχεδιαστεί ειδικά για την αύξηση της πίεσης και την αυτόματη παροχή νερού σε μονοκατοικίες, αρδευτικές εγκαταστάσεις, μικρούς κήπους και άλλες εφαρμογές που απαιτούν μεταφορά καθαρού νερού με ένα συμπαγές, αθόρυβο και αυτόματο σύστημα.

Η αντλία COMPACT BM/15G προσφέρει επιδόσεις έως 7,2 m³/h μέσα στην υδραυλική καμπύλη που δημοσιεύει η Ebara και φτάνει τα 22 μέτρα μανομετρικού ύψους σε αυτή την παροχή. Διαθέτει σώμα και βάση από χυτοσίδηρο, εξωτερικό μανδύα από ανοξείδωτο ατσάλι AISI 304, πτερωτές και διαχυτές από τεχνοπολυμερές και άξονα από ανοξείδωτο ατσάλι AISI 416. Ο ρυθμιστής WATERCONTROL αυτοματοποιεί την εκκίνηση και τη διακοπή κατά το άνοιγμα ή κλείσιμο των σημείων κατανάλωσης και προστατεύει την αντλία από λειτουργία χωρίς νερό.

Αυτόματο πιεστικό συγκρότημα για κατοικίες και άρδευση

Η Ebara αναπτύσσει τα πιεστικά συγκροτήματα COMPACT για εφαρμογές όπου απαιτείται αυτόματη παροχή νερού ή ενίσχυση ανεπαρκούς πίεσης δικτύου.

Μεταξύ των συνηθέστερων εφαρμογών περιλαμβάνονται:

• Πιεστική τροφοδοσία μονοκατοικιών.
• Αύξηση πίεσης σε δίκτυα με ανεπαρκή πίεση.
• Διανομή νερού από δεξαμενές.
• Μικρά συστήματα άρδευσης και ψεκασμού.
• Πλύσιμο οχημάτων.
• Μεταφορά και κυκλοφορία καθαρού νερού.
• Ενσωμάτωση σε ορισμένα μηχανήματα και βιομηχανικό εξοπλισμό.

Η τελική επιλογή πρέπει να γίνεται ελέγχοντας ότι η απαιτούμενη παροχή και το μανομετρικό ύψος της εγκατάστασης βρίσκονται εντός της καμπύλης λειτουργίας της αντλίας.

Οριζόντια πολυβάθμια φυγοκεντρική αντλία COMPACT BM/15G

Το συγκρότημα χρησιμοποιεί μια οριζόντια πολυβάθμια φυγοκεντρική ηλεκτροαντλία. Η χρήση πολλαπλών υδραυλικών βαθμίδων επιτρέπει την επίτευξη υψηλών πιέσεων διατηρώντας συμπαγείς διαστάσεις, γεγονός που την καθιστά ιδιαίτερα κατάλληλη για εφαρμογές πιεστικής τροφοδοσίας.

Η Ebara ξεχωρίζει επίσης τη σειρά COMPACT για τη χαμηλή στάθμη θορύβου, την ευκολία χρήσης, τη στιβαρή κατασκευή και την ευκολία μεταφοράς.

Ισχύς 1,1 kW / 1,5 HP

Η COMPACT BM/15G διαθέτει κινητήρα με ονομαστική ισχύ 1,1 kW, ισοδύναμη με 1,5 HP.

Ο κινητήρας είναι ασύγχρονος 2 πόλων με εξαναγκασμένο αερισμό και στην παρούσα έκδοση είναι κατάλληλος για μονοφασική τροφοδοσία.

Μονοφασική τροφοδοσία 230 V

Ο κωδικός 623GP05110710 αντιστοιχεί στην μονοφασική έκδοση 230 V ±10 %, 50 Hz.

Η αντλία περιλαμβάνει:

• Πυκνωτή: 31,5 µF.
• Τάση πυκνωτή: 450 V.
• Απορροφούμενη ένταση: περίπου 7,3 A.
• Θερμοαμπερομετρική προστασία με αυτόματη επαναφορά: ενσωματωμένη.

Το συγκρότημα παραδίδεται με ηλεκτρικό καλώδιο σύνδεσης και φις τύπου Schuko, απλοποιώντας την έναρξη λειτουργίας του όταν η ηλεκτρική εγκατάσταση πληροί τις απαιτήσεις του κατασκευαστή.

Υδραυλικές επιδόσεις της COMPACT BM/15G

Ο επίσημος πίνακας της Ebara δείχνει την εξέλιξη του μανομετρικού ύψους της αντλίας σε συνάρτηση με την παροχή.

• 1,2 m³/h: 59 m.υ.σ.
• 1,8 m³/h: 58 m.υ.σ.
• 2,4 m³/h: 56 m.υ.σ.
• 3,0 m³/h: 54 m.υ.σ.
• 3,6 m³/h: 51,5 m.υ.σ.
• 4,8 m³/h: 44,5 m.υ.σ.
• 6,0 m³/h: 34,5 m.υ.σ.
• 7,2 m³/h: 22 m.υ.σ.

Αυτά τα στοιχεία επιτρέπουν τη σωστή διαστασιολόγηση του συγκροτήματος ανάλογα με τη συνολική απαιτούμενη παροχή και την πίεση ή το ύψος που πρέπει να υπερνικήσει η εγκατάσταση.

Έως 7,2 m³/h μέσα στην δημοσιευμένη καμπύλη

Για την COMPACT BM/15G, ο τεχνικός πίνακας της Ebara παρέχει επιδόσεις έως παροχή 7,2 m³/h, δηλαδή 120 l/min, σημείο στο οποίο το μανομετρικό ύψος είναι περίπου 22 μέτρα.

Δεν πρέπει να συγχέεται η μέγιστη παροχή με την προτεινόμενη παροχή για κάθε εγκατάσταση: το κατάλληλο σημείο πρέπει να επιλέγεται λαμβάνοντας υπόψη τις απώλειες φορτίου, το γεωμετρικό ύψος και την απαιτούμενη υπολειπόμενη πίεση στα σημεία κατανάλωσης.

Αυτόματος έλεγχος WATERCONTROL

Αυτός ο κωδικός ενσωματώνει τον ηλεκτρονικό πιεστικό Ebara WATERCONTROL, ο οποίος αναλαμβάνει την αυτοματοποίηση της λειτουργίας της αντλίας.

Ο ρυθμιστής ανιχνεύει τη ζήτηση νερού και πραγματοποιεί αυτόματα την εκκίνηση της αντλίας όταν ανοίγει μια βρύση ή βαλβίδα. Όταν σταματά η κατανάλωση, διακόπτει ξανά τη λειτουργία της ηλεκτροαντλίας.

Με αυτόν τον τρόπο, ο χρήστης διαθέτει πιεσμένη παροχή χωρίς να χρειάζεται να ενεργοποιεί και να απενεργοποιεί χειροκίνητα την αντλία.

Προστασία από λειτουργία χωρίς νερό

Μία από τις βασικές λειτουργίες του WATERCONTROL είναι η προστασία της αντλίας όταν λείπει νερό.

Εάν η συσκευή ανιχνεύσει συνθήκη ξηρής λειτουργίας, σταματά την ηλεκτροαντλία για να βοηθήσει στην αποφυγή ζημιών που προκαλούνται από λειτουργία χωρίς το απαραίτητο υγρό για ψύξη και λίπανση των υδραυλικών εξαρτημάτων.

Ο ρυθμιστής διαθέτει επίσης φωτεινές ενδείξεις κατάστασης και κουμπί επαναφοράς.

Πίεση εκκίνησης 1,5 bar

Το WATERCONTROL που χρησιμοποιεί η Ebara διαθέτει πίεση εκκίνησης 1,5 bar.

Αυτή η πίεση εκκίνησης είναι σταθερή στο μοντέλο WATERCONTROL και δεν διαθέτει ρύθμιση της πίεσης ενεργοποίησης.

Πρέπει να λαμβάνεται υπόψη αυτό το χαρακτηριστικό κατά τον σχεδιασμό της εγκατάστασης, ειδικά όταν υπάρχει σημαντική υψομετρική διαφορά μεταξύ της αντλίας και των σημείων κατανάλωσης.

WATERCONTROL για αντλίες έως 1,1 kW

Οι προδιαγραφές του ηλεκτρονικού πιεστικού WATERCONTROL είναι:

• Τροφοδοσία: 230 V μονοφασική ±10 %.
• Συχνότητα: 50/60 Hz.
• Μέγιστη ένταση: 10 A.
• Μέγιστη ισχύς αντλίας: 1,1 kW.
• Πίεση εκκίνησης: 1,5 bar.
• Μέγιστη πίεση: 10 bar.
• Μέγιστη θερμοκρασία: 60 °C για τον ρυθμιστή.
• Προστασία: IP65.
• Μανόμετρο: περιλαμβάνεται.
• Σύνδεση: 1".

Η μέγιστη επιτρεπόμενη ισχύς του WATERCONTROL αντιστοιχεί στα 1,1 kW της αντλίας COMPACT BM/15G που είναι εγκατεστημένη σε αυτό το συγκρότημα.

Σύστημα σταθερής ταχύτητας

Το COMPACT BM/15G WATERCONTROL είναι ένα πιεστικό συγκρότημα σταθερής ταχύτητας. Το WATERCONTROL αυτοματοποιεί την εκκίνηση και τη διακοπή της ηλεκτροαντλίας, αλλά δεν λειτουργεί ως μετατροπέας συχνότητας.

Επομένως, η διαθέσιμη πίεση κατά τη λειτουργία μεταβάλλεται ανάλογα με την παροχή σύμφωνα με την υδραυλική καμπύλη της αντλίας.

Μέγιστη πίεση λειτουργίας 10 bar

Η αντλία COMPACT επιτρέπει μέγιστη πίεση λειτουργίας 10 bar.

Η υδραυλική εγκατάσταση πρέπει να περιλαμβάνει τα απαραίτητα στοιχεία ώστε να διασφαλίζεται ότι δεν θα ξεπεραστούν τα όρια που έχουν οριστεί για την αντλία, τον ρυθμιστή και τα υπόλοιπα συνδεδεμένα εξαρτήματα.

Καθαρό νερό έως 40 °C

Η Ebara ορίζει για τη σειρά COMPACT μέγιστη θερμοκρασία αντλούμενου υγρού 40 °C.

Το συγκρότημα προορίζεται κυρίως για τη μεταφορά και πιεστική τροφοδοσία καθαρού νερού. Δεν πρέπει να χρησιμοποιείται για χημικά επιθετικά υγρά, νερά με στερεά ή ρευστά των οποίων τα χαρακτηριστικά δεν είναι συμβατά με τα υλικά της αντλίας.

Σώμα αντλίας από χυτοσίδηρο

Η ηλεκτροαντλία χρησιμοποιεί στιβαρή κατασκευή με διαφορετικά υλικά επιλεγμένα ανάλογα με τη λειτουργία κάθε εξαρτήματος:

• Σώμα αντλίας: χυτοσίδηρος.
• Βάση: χυτοσίδηρος.
• Εξωτερικός μανδύας: ανοξείδωτο ατσάλι AISI 304.
• Πτερωτές: τεχνοπολυμερές.
• Διαχυτές: τεχνοπολυμερές.
• Άξονας: ανοξείδωτο ατσάλι AISI 416.
• Μηχανικός στυπιοθλίπτης: άνθρακας / κεραμικό / NBR.

Εξωτερικός μανδύας από ανοξείδωτο ατσάλι AISI 304

Ο εξωτερικός μανδύας από ανοξείδωτο ατσάλι AISI 304 προσφέρει αντοχή και προστασία στο υδραυλικό σύνολο, σε συνδυασμό με το σώμα και τη βάση από χυτοσίδηρο που χρησιμοποιούνται στη σειρά COMPACT.

Ηλεκτρική προστασία IP44 της αντλίας

Ο κινητήρας της COMPACT BM/15G διαθέτει βαθμό προστασίας IP44 και ηλεκτρική μόνωση κλάσης F.

Ο ρυθμιστής WATERCONTROL, από την άλλη πλευρά, διαθέτει υψηλότερη προστασία IP65.

Αυτές οι κατηγορίες δεν καταργούν την ανάγκη εγκατάστασης του εξοπλισμού σε κατάλληλο σημείο, προστατευμένο από πλημμύρες, παγετό και άλλες περιβαλλοντικές συνθήκες που μπορεί να επηρεάσουν τη λειτουργία του.

Σύνδεση αναρρόφησης G 1¼"

Η αντλία COMPACT BM/15 διαθέτει σύνδεση αναρρόφησης G 1¼".

Η σύνδεση κατάθλιψης της ίδιας της ηλεκτροαντλίας είναι G 1", μέγεθος συμβατό με τον πιεστικό ρυθμιστή WATERCONTROL που είναι εγκατεστημένος στην έξοδο.

• Αναρρόφηση αντλίας: G 1¼".
• Κατάθλιψη αντλίας: G 1".
• Σύνδεση WATERCONTROL: 1".

Η σωστή διαστασιολόγηση του σωλήνα αναρρόφησης είναι ιδιαίτερα σημαντική για την αποφυγή υπερβολικών απωλειών φορτίου και προβλημάτων λειτουργίας της αντλίας.

Συμπαγής αντλία και χαμηλού θορύβου

Η Ebara χαρακτηρίζει τα συγκροτήματα COMPACT ως εξοπλισμό χαμηλού θορύβου, με μικρές διαστάσεις και στιβαρή κατασκευή.

Αυτά τα χαρακτηριστικά διευκολύνουν τη χρήση τους σε οικιακές εγκαταστάσεις όπου το συγκρότημα πρέπει να τοποθετείται σε τεχνικούς χώρους, γκαράζ ή άλλες περιοχές κοντά στην κατοικία.

Διαστάσεις της ηλεκτροαντλίας BM/15

Η μονοφασική ηλεκτροαντλία COMPACT BM/15 που χρησιμοποιείται ως βάση του συγκροτήματος έχει μήκος περίπου 438 mm και βάρος περίπου 15,9 kg, χωρίς να υπολογίζεται ο ρυθμιστής WATERCONTROL και άλλα στοιχεία που προστίθενται στο σύνολο.

Αυτά τα στοιχεία αφορούν συγκεκριμένα την αντλία και δεν πρέπει να εκλαμβάνονται ως συνολικές διαστάσεις ή βάρος του πλήρους συναρμολογημένου συγκροτήματος.

Τροφοδοσία από δεξαμενή ή δίκτυο με ανεπαρκή πίεση

Η Ebara προβλέπει το συγκρότημα COMPACT για τη διανομή νερού υπό πίεση από δεξαμενή, τόσο σε εγκαταστάσεις με ορισμένες συνθήκες αναρρόφησης όσο και σε κατάθλιψη, καθώς και για την ενίσχυση δικτύων που δεν παρέχουν επαρκή πίεση.

Η εγκατάσταση αναρρόφησης πρέπει να σχεδιάζεται προσεκτικά ώστε να αποφεύγονται είσοδοι αέρα, υπερβολικές απώλειες φορτίου ή συνθήκες που μπορεί να προκαλέσουν σπηλαίωση.

Ελάχιστη αποθήκευση

Αυτή η έκδοση με WATERCONTROL χρησιμοποιεί ηλεκτρονικό ρυθμιστή αντί για μεγάλο πιεστικό δοχείο. Η Ebara τη χαρακτηρίζει ως λύση ελάχιστης αποθήκευσης.

Αυτό επιτρέπει ένα πιο συμπαγές συγκρότημα και απλοποιεί το σύνολο σε σχέση με τις εκδόσεις COMPACT που είναι εξοπλισμένες με δοχεία συσσώρευσης 20, 24 ή 50 λίτρων.

Τεχνικά χαρακτηριστικά του Ebara 623GP05110710

• Μάρκα: Ebara.
• Κωδικός: 623GP05110710.
• Μοντέλο: COMPACT BM/15G WATERCONTROL.
• Τύπος: αυτόματο οικιακό πιεστικό συγκρότημα.
• Αριθμός αντλιών: 1.
• Τύπος αντλίας: οριζόντια πολυβάθμια φυγοκεντρική.
• Ρύθμιση: ηλεκτρονικός πιεστικός WATERCONTROL.
• Ταχύτητα: σταθερή.
• Ισχύς: 1,1 kW.
• Ισοδύναμη ισχύς: 1,5 HP.
• Τροφοδοσία: μονοφασική 230 V ±10 %.
• Συχνότητα: 50 Hz στην αντλία.
• Απορροφούμενη ένταση αντλίας: 7,3 A.
• Πυκνωτής: 31,5 µF / 450 V.
• Μέγιστη παροχή στην καμπύλη: 7,2 m³/h.
• Ύψος στα 7,2 m³/h: 22 m.υ.σ.
• Ύψος στα 6 m³/h: 34,5 m.υ.σ.
• Ύψος στα 4,8 m³/h: 44,5 m.υ.σ.
• Ύψος στα 3 m³/h: 54 m.υ.σ.
• Ύψος στα 1,2 m³/h: 59 m.υ.σ.
• Μέγιστη πίεση λειτουργίας: 10 bar.
• Μέγιστη θερμοκρασία υγρού: 40 °C.
• Σώμα αντλίας: χυτοσίδηρος.
• Βάση: χυτοσίδηρος.
• Εξωτερικός μανδύας: ανοξείδωτο ατσάλι AISI 304.
• Πτερωτές και διαχυτές: τεχνοπολυμερές.
• Άξονας: ανοξείδωτο ατσάλι AISI 416.
• Μηχανικός στυπιοθλίπτης: άνθρακας / κεραμικό / NBR.
• Κινητήρας: ασύγχρονος 2 πόλων.
• Αερισμός: εξαναγκασμένος.
• Μόνωση: κλάση F.
• Προστασία αντλίας: IP44.
• Θερμοαμπερομετρική προστασία: ενσωματωμένη, με αυτόματη επαναφορά.
• Σύνδεση αναρρόφησης: G 1¼".
• Σύνδεση κατάθλιψης αντλίας: G 1".
• Βάρος αντλίας: περίπου 15,9 kg.
• Μήκος αντλίας: περίπου 438 mm.

Χαρακτηριστικά του πιεστικού WATERCONTROL

• Λειτουργία: αυτόματη εκκίνηση και διακοπή ανάλογα με τη ζήτηση.
• Προστασία από έλλειψη νερού: ναι.
• Πίεση εκκίνησης: 1,5 bar.
• Ρύθμιση πίεσης εκκίνησης: όχι.
• Μέγιστη πίεση: 10 bar.
• Τροφοδοσία: 230 V μονοφασική ±10 %.
• Συχνότητα: 50/60 Hz.
• Μέγιστη ένταση: 10 A.
• Μέγιστη ισχύς αντλίας: 1,1 kW.
• Μέγιστη θερμοκρασία: 60 °C.
• Προστασία: IP65.
• Μανόμετρο: ναι.
• Σύνδεση: 1".
• Φωτεινές ενδείξεις λειτουργίας: ναι.
• Κουμπί επαναφοράς: ναι.

Πιεστικό συγκρότημα Ebara για αυτόματη παροχή νερού

Το Ebara COMPACT BM/15G WATERCONTROL συνδυάζει μια πολυβάθμια αντλία 1,5 HP με αυτόματη ηλεκτρονική ρύθμιση, προσφέροντας μια συμπαγή λύση για εγκαταστάσεις που χρειάζονται αύξηση πίεσης ή διανομή νερού από δεξαμενή.

Η υδραυλική του καμπύλη επιτρέπει παροχή έως 7,2 m³/h, ενώ η κατασκευή με σώμα από χυτοσίδηρο, μανδύα AISI 304 και ανοξείδωτο άξονα έχει σχεδιαστεί για να προσφέρει στιβαρότητα σε εφαρμογές καθαρού νερού. Το WATERCONTROL αυτοματοποιεί την εκκίνηση και τη διακοπή, ενσωματώνει μανόμετρο και προστατεύει από έλλειψη νερού, απλοποιώντας την καθημερινή χρήση του συγκροτήματος.

Λόγω των επιδόσεών του, είναι ιδιαίτερα κατάλληλο για οικιακή πιεστική τροφοδοσία, μονοκατοικίες, άρδευση κήπων και άλλες εφαρμογές παροχής καθαρού νερού που βρίσκονται εντός της καμπύλης παροχής και πίεσής του.
