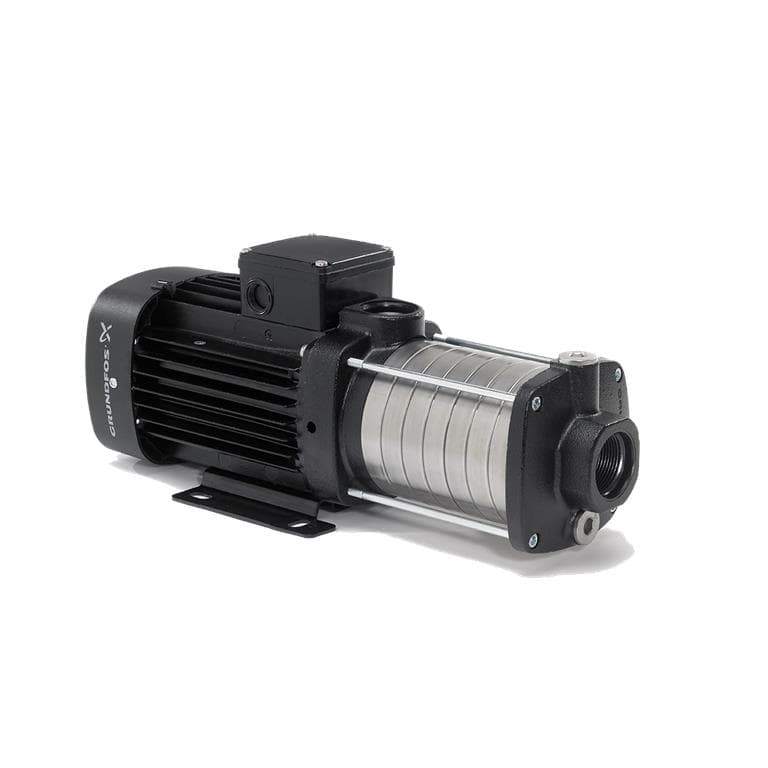

Αντλία φυγοκεντρική πολλαπλών σταδίων Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N

Η πολυβάθμια φυγοκεντρική αντλία Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N, κωδικός 92880796, είναι μια συμπαγής οριζόντια αντλία σχεδιασμένη για άντληση και αύξηση πίεσης νερού. Διαθέτει 5 πτερωτές, παρέχει ονομαστική παροχή 4,7 κυβικά μέτρα ανά ώρα και ονομαστικό μανομετρικό ύψος 38,61 μέτρα, συνδυάζοντας στιβαρό υδραυλικό σώμα με εσωτερικά εξαρτήματα από ανοξείδωτο χάλυβα.

Είναι εξοπλισμένη με μονοφασικό ασύγχρονο κινητήρα 0,9 κιλοβάτ για τροφοδοσία 220 έως 230 βολτ και 50 Hz. Η οριζόντια κατασκευή της, η αξονική αναρρόφηση και η ακτινική κατάθλιψη επιτρέπουν την ενσωμάτωσή της σε οικιακές, εμπορικές και βιομηχανικές εγκαταστάσεις όπου απαιτείται μεταφορά νερού ή αύξηση της διαθέσιμης πίεσης.

Οριζόντια πολυβάθμια φυγοκεντρική αντλία Grundfos CM 5-5

Η σειρά Grundfos CM αποτελείται από πολυβάθμιες φυγοκεντρικές αντλίες συμπαγούς κατασκευής. Στον κωδικό 92880796, το υγρό εισέρχεται από αξονική θυρίδα αναρρόφησης και διέρχεται διαδοχικά από τα διαφορετικά υδραυλικά στάδια πριν εξέλθει από ακτινική σύνδεση κατάθλιψης.

Ο πολυβάθμιος σχεδιασμός επιτρέπει τη δημιουργία υψηλής πίεσης διατηρώντας μικρές διαστάσεις, γεγονός που την καθιστά κατάλληλη για εγκαταστάσεις όπου απαιτείται συνδυασμός μέτριας παροχής με σημαντικό μανομετρικό ύψος.

Ονομαστική παροχή 4,7 κυβικά μέτρα ανά ώρα

Το ονομαστικό σημείο που καθορίζεται για αυτή την αντλία αντιστοιχεί σε παροχή 4,7 κυβικά μέτρα ανά ώρα και μανομετρικό ύψος 38,61 μέτρα.

Η υδραυλική καμπύλη της CM 5-5 επιτρέπει την προσαρμογή της λειτουργίας της σε διαφορετικούς συνδυασμούς παροχής και πίεσης εντός του πεδίου λειτουργίας της. Ως αναφορά, εξειδικευμένοι τεχνικοί διανομείς αναφέρουν μέγιστη παροχή περίπου 6,1 κυβικά μέτρα ανά ώρα και μέγιστο ύψος κοντά στα 48 μέτρα.

5 στάδια για μεγαλύτερη πίεση

Η αντλία διαθέτει 5 πτερωτές διατεταγμένες σε σειρά. Σε μια πολυβάθμια αντλία, κάθε στάδιο αυξάνει προοδευτικά την πίεση του υγρού, επιτρέποντας την επίτευξη υψηλότερων μανομετρικών υψών από ό,τι συνήθως θα παρείχε μια μονοβάθμια φυγοκεντρική αντλία παρόμοιων διαστάσεων.

Αυτή η διαμόρφωση είναι κατάλληλη για εφαρμογές πιεστικής ενίσχυσης, διανομής και μεταφοράς νερού όπου απαιτείται υπέρβαση υψομετρικών διαφορών ή υψηλών απωλειών φορτίου.

Πτερωτές και υδραυλικά εξαρτήματα από ανοξείδωτο χάλυβα

Οι πτερωτές είναι κατασκευασμένες από ανοξείδωτο χάλυβα EN 1.4301, ισοδύναμο με AISI 304. Ο άξονας και οι υδραυλικοί θάλαμοι χρησιμοποιούν επίσης ανοξείδωτο χάλυβα, προσφέροντας μηχανική αντοχή και αντοχή στη διάβρωση σε συμβατές εφαρμογές με νερό.

Τα μέρη αναρρόφησης και κατάθλιψης είναι κατασκευασμένα από χυτοσίδηρο EN-GJL-200, ισοδύναμο με ASTM A48-25A, παρέχοντας στιβαρή κατασκευή για να αντέχουν στις συνθήκες πίεσης της εγκατάστασης.

Μηχανικός στυπιοθλίπτης AVBE

Ο κωδικός 92880796 χρησιμοποιεί μηχανικό στυπιοθλίπτη με κωδικό AVBE. Πρόκειται για στυπιοθλίπτη με μη ισορροπημένο δακτύλιο O, ειδικά σχεδιασμένο για τη σειρά.

Η περιστρεφόμενη επιφάνεια του στυπιοθλίπτη χρησιμοποιεί οξείδιο του αλουμινίου ή αλουμίνα, ενώ η σταθερή επιφάνεια χρησιμοποιεί γραφίτη άνθρακα εμποτισμένο με ρητίνη. Η δευτερεύουσα στεγανοποίηση είναι κατασκευασμένη από EPDM, υλικό ιδιαίτερα κατάλληλο για εφαρμογές με νερό και ζεστό νερό.

Η Grundfos αναφέρει ότι αυτός ο συνδυασμός υλικών προσφέρει καλή στεγανότητα και αντοχή στη φθορά σε συμβατές εφαρμογές. Το EPDM δεν ενδείκνυται για άντληση ορυκτελαίων.

Μονοφασικός κινητήρας 0,9 κιλοβάτ

Η αντλία ενσωματώνει μονοφασικό ασύγχρονο κινητήρα με ψύξη μέσω ανεμιστήρα με ονομαστική ισχύ εξόδου P2 0,9 κιλοβάτ.

Η ονομαστική τροφοδοσία είναι 1 × 220-230 βολτ στα 50 Hz, επομένως αυτή η έκδοση είναι ιδιαίτερα κατάλληλη για εγκαταστάσεις με μονοφασική ηλεκτρική παροχή.

Κινητήρας ενεργειακής απόδοσης IE2

Ο κινητήρας διαθέτει κλάση απόδοσης IE2 σύμφωνα με το IEC 60034-30 και κατασκευαστικά χαρακτηριστικά σύμφωνα με τα ισχύοντα πρότυπα για ηλεκτρικούς κινητήρες της σειράς.

Η ονομαστική ταχύτητα κυμαίνεται περίπου μεταξύ 2.790 και 2.810 στροφών ανά λεπτό, ενώ τα υδραυλικά δεδομένα της αντλίας έχουν καθοριστεί με αναφορά σε ταχύτητα 2.900 στροφών ανά λεπτό.

Προστασία IP55 και μόνωση κλάσης F

Ο κινητήρας διαθέτει βαθμό προστασίας IP55, παρέχοντας προστασία από την είσοδο επιβλαβούς ποσότητας σκόνης και από πίδακες νερού υπό τις συνθήκες που ορίζονται για αυτή την ταξινόμηση.

Η κλάση μόνωσης είναι F και ο κινητήρας ενσωματώνει θερμική προστασία PTO. Το καλώδιο τροφοδοσίας δεν περιλαμβάνεται με την αντλία.

Ονομαστικό ρεύμα

Το ονομαστικό ρεύμα που αναφέρει η Grundfos κυμαίνεται μεταξύ 5,72 και 5,60 αμπέρ, ανάλογα με την τάση τροφοδοσίας εντός του ονομαστικού εύρους 220 έως 230 βολτ.

Το ρεύμα εκκίνησης κυμαίνεται περίπου μεταξύ 400 και 440 τοις εκατό του ονομαστικού ρεύματος, στοιχείο που πρέπει να λαμβάνεται υπόψη για τη σωστή διαστασιολόγηση των ηλεκτρικών προστασιών και των στοιχείων χειρισμού.

Μέγιστη πίεση λειτουργίας 10 bar

Η Grundfos CM 5-5 έχει σχεδιαστεί για λειτουργία με μέγιστη πίεση λειτουργίας 10 bar εντός των συνθηκών θερμοκρασίας που ορίζει ο κατασκευαστής.

Η Grundfos ορίζει συγκεκριμένα μέγιστη πίεση 10 bar στους 40 βαθμούς Κελσίου. Όταν η θερμοκρασία του υγρού φτάνει τους 90 βαθμούς Κελσίου, η μέγιστη επιτρεπόμενη πίεση μειώνεται σε 6 bar.

Θερμοκρασία υγρού από -20 έως 90 βαθμούς Κελσίου

Το εύρος θερμοκρασίας του αντλούμενου υγρού κυμαίνεται μεταξύ -20 και 90 βαθμών Κελσίου. Αυτό επιτρέπει τη χρήση της αντλίας τόσο με κρύο όσο και με ζεστό νερό, εντός των συνθηκών λειτουργίας, πίεσης και υλικών που ορίζει ο κατασκευαστής.

Η τεχνική τεκμηρίωση λαμβάνει ως αναφορά νερό στους 20 βαθμούς Κελσίου και περίπου 998,2 κιλά ανά κυβικό μέτρο για τα δημοσιευμένα δεδομένα απόδοσης.

Θερμοκρασία περιβάλλοντος από -20 έως 55 βαθμούς Κελσίου

Η αντλία μπορεί να λειτουργήσει με θερμοκρασία περιβάλλοντος μεταξύ -20 και 55 βαθμών Κελσίου, τηρώντας πάντα τις απαιτήσεις εγκατάστασης και αερισμού που χρειάζεται ο κινητήρας.

Σπειρωτές συνδέσεις Rp

Η υδραυλική σύνδεση πραγματοποιείται μέσω εσωτερικών σπειρωμάτων σωλήνων Whitworth Rp σύμφωνα με το ISO 7/1, διευκολύνοντας την ενσωμάτωσή της σε συμβατικές σπειρωτές εγκαταστάσεις.

• Σύνδεση αναρρόφησης: Rp 1 1/4 ίντσας.
• Σύνδεση κατάθλιψης: Rp 1 ίντσας.
• Διαμόρφωση αναρρόφησης: αξονική.
• Διαμόρφωση κατάθλιψης: ακτινική.

Η διαφορά διαμέτρου μεταξύ αναρρόφησης και κατάθλιψης ανταποκρίνεται στον ειδικό υδραυλικό σχεδιασμό αυτής της έκδοσης της CM 5-5.

Συμπαγής σχεδιασμός για περιορισμένους χώρους

Η αντλία και ο κινητήρας σχηματίζουν μια συμπαγή μονάδα τοποθετημένη σε μικρή βάση. Αυτή η διαμόρφωση απλοποιεί την εγκατάσταση και επιτρέπει την τοποθέτηση του συγκροτήματος σε τεχνικούς χώρους και περιοχές όπου η διαθέσιμη επιφάνεια είναι περιορισμένη.

Το διαστασιολογικό σχέδιο του κωδικού 92880796 αναφέρει συνολικό μήκος περίπου 400 χιλιοστά. Πριν από την εγκατάσταση πρέπει να προβλεφθεί επαρκής χώρος για τις υδραυλικές συνδέσεις, τον αερισμό του κινητήρα και τις μελλοντικές εργασίες συντήρησης.

Εύκολη συντήρηση

Ο σχεδιασμός της σειράς CM επιτρέπει την πρόσβαση στα υδραυλικά εξαρτήματα από το άκρο της αντλίας. Οι θάλαμοι, η αναρρόφηση και η κατάθλιψη συγκρατούνται μεταξύ τους με τέσσερις σπειρωτούς ράβδους.

Η Grundfos σχεδιάζει αυτή τη σειρά ώστε να διευκολύνει τις εργασίες συντήρησης και διαθέτει ανταλλακτικά και ειδικά κιτ για διαφορετικά εξαρτήματα του υδραυλικού συγκροτήματος.

Κατάλληλη για εφαρμογές με πόσιμο νερό

Η αντίστοιχη τεχνική τεκμηρίωση για αυτόν τον κωδικό περιλαμβάνει τις εγκρίσεις ACS και NSF61 για πόσιμο νερό, καθώς και τις γενικές πιστοποιήσεις CE, EAC και UKCA.

Η τελική συμβατότητα με πόσιμο νερό πρέπει να διατηρείται χρησιμοποιώντας εξαρτήματα, σωληνώσεις και λοιπά στοιχεία επίσης κατάλληλα για αυτή τη χρήση και τηρώντας τις προϋποθέσεις που ορίζει η νομοθεσία της εγκατάστασης.

Εφαρμογές της αντλίας Grundfos CM 5-5

Χάρη στην πολυβάθμια κατασκευή της και τον συνδυασμό παροχής και πίεσης, η Grundfos CM 5-5 μπορεί να χρησιμοποιηθεί σε διαφορετικές εγκαταστάσεις μεταφοράς και πιεστικής ενίσχυσης νερού συμβατές με τα χαρακτηριστικά της.

• Αύξηση πίεσης σε εγκαταστάσεις νερού.
• Μεταφορά και διανομή νερού.
• Συστήματα ύδρευσης.
• Εμπορικές και βιομηχανικές εγκαταστάσεις.
• Εξοπλισμός και βοηθητικά συστήματα που απαιτούν άντληση νερού.
• Εφαρμογές πόσιμου νερού συμβατές με τις πιστοποιήσεις της.

Η αντλία δεν ενσωματώνει μετατροπέα συχνότητας, επομένως αυτή η έκδοση λειτουργεί με σταθερή ταχύτητα όταν συνδέεται απευθείας στην ηλεκτρική τροφοδοσία.

Τεχνικά χαρακτηριστικά της Grundfos CM 5-5 92880796

• Μάρκα: Grundfos.
• Σειρά: CM.
• Κωδικός: 92880796.
• Μοντέλο: CM 5-5 A-R-A-E-AVBE C1-A-A-N.
• EAN: 5715120968516.
• Τύπος: οριζόντια πολυβάθμια φυγοκεντρική αντλία.
• Αριθμός πτερωτών: 5.
• Αναφορά υγρού: νερό.
• Ονομαστική παροχή: 4,7 κυβικά μέτρα ανά ώρα.
• Ονομαστικό ύψος: 38,61 μέτρα.
• Μέγιστη κατά προσέγγιση παροχή: 6,1 κυβικά μέτρα ανά ώρα.
• Μέγιστο κατά προσέγγιση ύψος: 48 μέτρα.
• Εύρος θερμοκρασίας υγρού: μεταξύ -20 και 90 βαθμών Κελσίου.
• Μέγιστη πίεση λειτουργίας: 10 bar.
• Μέγιστη πίεση στους 40 βαθμούς Κελσίου: 10 bar.
• Μέγιστη πίεση στους 90 βαθμούς Κελσίου: 6 bar.
• Θερμοκρασία περιβάλλοντος: μεταξύ -20 και 55 βαθμών Κελσίου.
• Υδραυλικό σώμα: χυτοσίδηρος EN-GJL-200.
• Πτερωτές: ανοξείδωτος χάλυβας AISI 304.
• Άξονας και θάλαμοι: ανοξείδωτος χάλυβας.
• Κωδικός μηχανικού στυπιοθλίπτη: AVBE.
• Υλικό δευτερεύουσας στεγανοποίησης: EPDM.
• Σύνδεση αναρρόφησης: Rp 1 1/4 ίντσας.
• Σύνδεση κατάθλιψης: Rp 1 ίντσας.
• Τύπος αναρρόφησης: αξονική.
• Τύπος κατάθλιψης: ακτινική.
• Ονομαστική ισχύς κινητήρα P2: 0,9 κιλοβάτ.
• Τροφοδοσία: μονοφασική 220 έως 230 βολτ.
• Συχνότητα: 50 Hz.
• Ονομαστικό ρεύμα: μεταξύ 5,72 και 5,60 αμπέρ.
• Ονομαστική ταχύτητα: μεταξύ 2.790 και 2.810 στροφών ανά λεπτό.
• Κλάση απόδοσης κινητήρα: IE2.
• Βαθμός προστασίας κινητήρα: IP55.
• Κλάση μόνωσης: F.
• Ενσωματωμένη θερμική προστασία: PTO.
• Μετατροπέας συχνότητας: δεν περιλαμβάνεται.
• Ηλεκτρικό καλώδιο περιλαμβάνεται: όχι.
• Ελάχιστος δείκτης απόδοσης MEI: ίσος ή μεγαλύτερος από 0,7.
• Καθαρό βάρος: 15,8 κιλά.
• Μικτό βάρος: 18,4 κιλά.
• Περίπου μήκος: 400 χιλιοστά.
• Πιστοποιήσεις: CE, EAC και UKCA.
• Πιστοποιήσεις για πόσιμο νερό: ACS και NSF61.
• Ανοχή καμπύλης: ISO 9906:2012 3B.

Συμπαγής πολυβάθμια αντλία για πιεστική ενίσχυση και παροχή νερού

Η Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N συνδυάζει 5 υδραυλικά στάδια, εσωτερικά εξαρτήματα από ανοξείδωτο χάλυβα και μονοφασικό κινητήρα 0,9 κιλοβάτ για να προσφέρει ονομαστικό σημείο 4,7 κυβικά μέτρα ανά ώρα στα 38,61 μέτρα ύψος.

Η συμπαγής κατασκευή της, η μέγιστη πίεση 10 bar, οι σπειρωτές συνδέσεις, η προστασία IP55 και οι εγκρίσεις για πόσιμο νερό καθιστούν αυτή την αντλία μια ευέλικτη λύση για εγκαταστάσεις διανομής, μεταφοράς και αύξησης πίεσης που απαιτούν μια αξιόπιστη οριζόντια φυγοκεντρική αντλία με περιορισμένες διαστάσεις.
