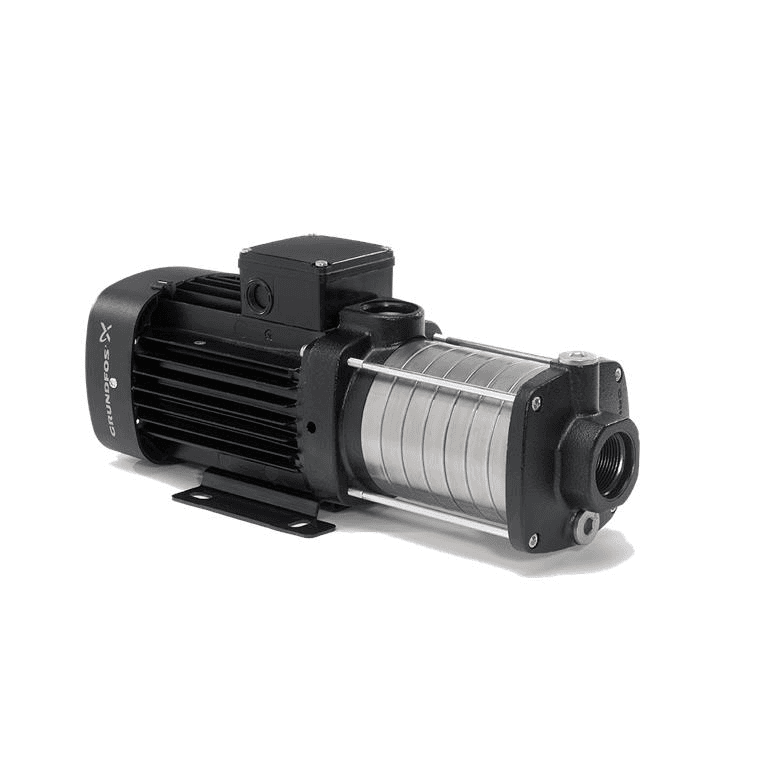

Αντλία φυγοκεντρική πολλαπλών σταδίων Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N

Η πολυβάθμια φυγοκεντρική αντλία Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N, κωδικός 92880795, είναι μια συμπαγής οριζόντια αντλία σχεδιασμένη για την άντληση νερού σε εγκαταστάσεις ύδρευσης, πιεστικά συστήματα, θέρμανση, επεξεργασία νερού, άρδευση και άλλες υδραυλικές εφαρμογές. Προσφέρει ονομαστική παροχή 4,7 κυβικά μέτρα ανά ώρα και ονομαστικό μανομετρικό ύψος 30,69 μέτρα.

Αυτό το μοντέλο ενσωματώνει 4 πτερωτές και έναν μονοφασικό ασύγχρονο κινητήρα 0,67 κιλοβάτ, τροφοδοτούμενο με 220-230 βολτ και 50 Hz. Η κατασκευή συνδυάζει πτερωτές, θαλάμους και άξονα από ανοξείδωτο χάλυβα με υδραυλικά εξαρτήματα εισόδου και εξόδου από χυτοσίδηρο, προσφέροντας μια στιβαρή λύση για επαγγελματικές υδραυλικές εγκαταστάσεις.

Οριζόντια πολυβάθμια φυγοκεντρική αντλία Grundfos CM 5-4

Η Grundfos CM 5-4 ανήκει στη σειρά οριζόντιων πολυβάθμιων φυγοκεντρικών αντλιών CM. Η διαμόρφωσή της χρησιμοποιεί αξονική αναρρόφηση και ακτινική κατάθλιψη, με το υδραυλικό συγκρότημα απευθείας συζευγμένο με τον κινητήρα.

Η χρήση πολλαπλών βαθμίδων επιτρέπει την επίτευξη υψηλού μανομετρικού ύψους διατηρώντας συμπαγείς διαστάσεις, καθιστώντας την ιδιαίτερα κατάλληλη για εγκαταστάσεις όπου απαιτείται αύξηση της πίεσης του νερού.

Ονομαστική παροχή 4,7 κυβικά μέτρα ανά ώρα

Το ονομαστικό σημείο που αναφέρεται για τον κωδικό 92880795 είναι:

• Ονομαστική παροχή: 4,7 κυβικά μέτρα ανά ώρα.
• Ονομαστικό μανομετρικό ύψος: 30,69 μέτρα.
• Αριθμός πτερωτών: 4.
• Ταχύτητα που χρησιμοποιείται για τα υδραυλικά δεδομένα: 2.900 στροφές ανά λεπτό.
• Ανοχή καμπύλης: ISO 9906:2012 κλάση 3B.

Η πραγματική παροχή και πίεση θα εξαρτηθούν από το σημείο λειτουργίας της εγκατάστασης, τις απώλειες φορτίου των σωληνώσεων και το γεωμετρικό ύψος που πρέπει να υπερνικήσει η αντλία.

Μονοφασικός κινητήρας 0,67 κιλοβάτ

Η CM 5-4 92880795 ενσωματώνει έναν μονοφασικό ασύγχρονο κινητήρα ψυχόμενο με ανεμιστήρα και τοποθετημένο σε έδρανα.

• Ονομαστική ισχύς P2: 0,67 κιλοβάτ.
• Τροφοδοσία: 1 × 220-230 βολτ.
• Συχνότητα: 50 Hz.
• Ονομαστικό ρεύμα: περίπου 4,30-4,15 αμπέρ.
• Ονομαστική ταχύτητα: 2.810-2.830 στροφές ανά λεπτό.
• Κλάση απόδοσης κινητήρα: IE2.
• Βαθμός προστασίας: IP55.
• Κλάση μόνωσης: F.
• Μέγεθος κινητήρα: 80B.
• Συντελεστής υπηρεσίας: 1,00.

Αυτή η έκδοση δεν διαθέτει ενσωματωμένο μετατροπέα συχνότητας και συνδέεται απευθείας στην αντίστοιχη ηλεκτρική τροφοδοσία.

Τέσσερις βαθμίδες για παραγωγή πίεσης

Η ονομασία CM 5-4 προσδιορίζει μια πολυβάθμια αντλία με 4 πτερωτές. Το νερό διέρχεται διαδοχικά από τις διαφορετικές υδραυλικές βαθμίδες, αυξάνοντας προοδευτικά την πίεσή του πριν εξέλθει από την αντλία μέσω της σύνδεσης κατάθλιψης.

Αυτός ο σχεδιασμός είναι ιδιαίτερα κατάλληλος για συστήματα που χρειάζονται να συνδυάσουν μέτρια παροχή με υψηλότερη πίεση κατάθλιψης από αυτήν που συνήθως παρέχει μια φυγοκεντρική αντλία μίας βαθμίδας.

Πτερωτές και εσωτερικά εξαρτήματα από ανοξείδωτο χάλυβα

Η Grundfos χρησιμοποιεί ανοξείδωτο χάλυβα στα κύρια εσωτερικά υδραυλικά εξαρτήματα της αντλίας. Οι πτερωτές είναι από ανοξείδωτο χάλυβα EN 1.4301 / AISI 304, ενώ ο άξονας και οι θάλαμοι είναι επίσης κατασκευασμένοι από ανοξείδωτο χάλυβα.

• Πτερωτές: ανοξείδωτος χάλυβας.
• Ποιότητα πτερωτών: EN 1.4301 / AISI 304.
• Θάλαμοι: ανοξείδωτος χάλυβας.
• Άξονας: ανοξείδωτος χάλυβας.
• Υδραυλικό σώμα: χυτοσίδηρος.
• Χυτοσίδηρος: EN-GJL-200 / ASTM A48-25A.

Αυτός ο συνδυασμός προσφέρει ανθεκτική κατασκευή, διατηρώντας ανοξείδωτο χάλυβα στα εσωτερικά στοιχεία που σχετίζονται άμεσα με τις βαθμίδες άντλησης.

Μηχανικός στυπιοθλίπτης AVBE

Η αντλία ενσωματώνει έναν μηχανικό στυπιοθλίπτη Grundfos με κωδικό AVBE. Πρόκειται για στυπιοθλίπτη με δακτύλιο O, σχεδιασμένο ειδικά για αυτή τη σειρά αντλιών.

• Κύριος στυπιοθλίπτης: AVBE.
• Κωδικός στυπιοθλίπτη: AVBE.

Η σωστή επιλογή του μηχανικού στυπιοθλίπτη είναι σημαντική για τη διασφάλιση της συμβατότητας με το υγρό και τις συνθήκες θερμοκρασίας και πίεσης της εγκατάστασης.

Μέγιστη πίεση λειτουργίας 10 bar

Η CM 5-4 επιτρέπει μέγιστη πίεση λειτουργίας 10 bar, με όρια που εξαρτώνται από τη θερμοκρασία του υγρού.

• Μέγιστη πίεση λειτουργίας: 10 bar.
• Μέγιστη πίεση στους 40 βαθμούς Κελσίου: 10 bar.
• Μέγιστη πίεση στους 90 βαθμούς Κελσίου: 6 bar.

Η συνολική πίεση της εγκατάστασης πρέπει να λαμβάνει υπόψη τόσο την υπάρχουσα πίεση στην αναρρόφηση όσο και την πίεση που δημιουργεί η ίδια η αντλία.

Θερμοκρασία υγρού από -20 έως 90 βαθμούς Κελσίου

Η αντλία έχει προδιαγραφεί για λειτουργία με νερό σε ευρύ εύρος θερμοκρασιών:

• Ενδεικτικό αντλούμενο υγρό: νερό.
• Ελάχιστη θερμοκρασία υγρού: -20 βαθμοί Κελσίου.
• Μέγιστη θερμοκρασία υγρού: 90 βαθμοί Κελσίου.
• Θερμοκρασία που χρησιμοποιείται για τα υδραυλικά δεδομένα: 20 βαθμοί Κελσίου.
• Αναφορά πυκνότητας: 998,2 κιλά ανά κυβικό μέτρο.

Για υγρά με διαφορετικά χαρακτηριστικά από το νερό ή με πρόσθετα, πρέπει να ελέγχεται εκ των προτέρων η συμβατότητα των υλικών και του μηχανικού στυπιοθλίπτη.

Θερμοκρασία περιβάλλοντος έως 55 βαθμούς Κελσίου

Η αντλία μπορεί να εγκατασταθεί σε περιβάλλοντα με θερμοκρασίες μεταξύ -20 και 55 βαθμών Κελσίου, τηρώντας πάντα τις συνθήκες αερισμού και σταθερής τοποθέτησης που ορίζονται για τον κινητήρα.

Σπειρωτές συνδέσεις Rp

Η σύνδεση με την εγκατάσταση πραγματοποιείται μέσω εσωτερικών σπειρωμάτων Whitworth Rp σύμφωνα με το ISO 7/1.

• Τύπος σύνδεσης: Rp.
• Σύνδεση αναρρόφησης: Rp 1 1/4.
• Σύνδεση κατάθλιψης: Rp 1.
• Θέση εξόδου: 12.
• Κωδικός σύνδεσης: R.

Η αξονική αναρρόφηση και η ακτινική εκροή επιτρέπουν την ενσωμάτωση της αντλίας σε συμπαγείς εγκαταστάσεις και απλοποιούν τη συνήθη διάταξη των σωληνώσεων.

Κατάλληλη για διαφορετικές υδραυλικές εφαρμογές

Λόγω των υδραυλικών και κατασκευαστικών χαρακτηριστικών της, η Grundfos CM 5-4 μπορεί να χρησιμοποιηθεί σε διαφορετικούς τύπους εγκαταστάσεων όπου απαιτείται μεταφορά νερού ή αύξηση της πίεσής του, μεταξύ των οποίων:

• Συστήματα ύδρευσης και διανομής νερού.
• Πιεστικά συστήματα εγκαταστάσεων.
• Συστήματα θέρμανσης.
• Επεξεργασία νερού.
• Άρδευση.
• Εφαρμογές υδρολίπανσης και δοσομέτρησης που σχετίζονται με υδραυλικά συστήματα.
• Μεταφορά νερού σε βιομηχανικές εγκαταστάσεις.

Το σημείο λειτουργίας της αντλίας πρέπει πάντα να επιλέγεται με βάση την απαιτούμενη παροχή και το συνολικό μανομετρικό ύψος που έχει υπολογιστεί για την εγκατάσταση.

Πιστοποιήσεις για πόσιμο νερό

Το τεχνικό δελτίο αυτής της αναφοράς προσδιορίζει πιστοποιήσεις ACS και NSF61 για πόσιμο νερό, καθώς και τις γενικές πιστοποιήσεις CE, EAC και UKCA.

• Πιστοποιήσεις: CE, EAC και UKCA.
• Πιστοποιήσεις για πόσιμο νερό: ACS και NSF61.

Αυτές οι πιστοποιήσεις είναι ιδιαίτερα σημαντικές όταν η αντλία ενσωματώνεται σε εγκαταστάσεις όπου το αντλούμενο νερό πρέπει να πληροί συγκεκριμένες υγειονομικές απαιτήσεις.

Συμπαγής σχεδίαση για οριζόντια εγκατάσταση

Η CM 5-4 έχει σχεδιαστεί για οριζόντια τοποθέτηση πάνω σε σταθερή βάση. Σύμφωνα με το αντίστοιχο διαστασιολογικό σχέδιο για τον κωδικό 92880795, το συνολικό μήκος του συγκροτήματος είναι περίπου 362 χιλιοστά, με μέγιστο πλάτος περίπου 158 χιλιοστά.

Κατά την εγκατάσταση πρέπει να αφήνεται επαρκής χώρος γύρω από τον κινητήρα ώστε να επιτρέπεται η ψύξη του και να διευκολύνονται οι μετέπειτα εργασίες επιθεώρησης και συντήρησης.

Τεχνικά χαρακτηριστικά της Grundfos CM 5-4 92880795

• Μάρκα: Grundfos.
• Σειρά: CM.
• Κωδικός: 92880795.
• Μοντέλο: CM 5-4 A-R-A-E-AVBE C1-A-A-N.
• Τύπος: οριζόντια πολυβάθμια φυγοκεντρική αντλία.
• Αριθμός βαθμίδων / πτερωτών: 4.
• Ονομαστική παροχή: 4,7 κυβικά μέτρα ανά ώρα.
• Ονομαστικό ύψος: 30,69 μέτρα.
• Υδραυλική ταχύτητα αναφοράς: 2.900 στροφές ανά λεπτό.
• Ονομαστική ισχύς P2: 0,67 κιλοβάτ.
• Κινητήρας: μονοφασικός ασύγχρονος ψυχόμενος με ανεμιστήρα.
• Τάση: 1 × 220-230 βολτ.
• Συχνότητα: 50 Hz.
• Ονομαστικό ρεύμα: 4,30-4,15 αμπέρ.
• Κλάση απόδοσης κινητήρα: IE2.
• Βαθμός προστασίας: IP55.
• Κλάση μόνωσης: F.
• Ενσωματωμένος μετατροπέας συχνότητας: όχι.
• Μηχανικός στυπιοθλίπτης: AVBE.
• Πτερωτές: ανοξείδωτος χάλυβας AISI 304.
• Υδραυλικό σώμα: χυτοσίδηρος EN-GJL-200.
• Μέγιστη πίεση λειτουργίας: 10 bar.
• Μέγιστη πίεση στους 90 βαθμούς Κελσίου: 6 bar.
• Εύρος θερμοκρασίας υγρού: από -20 έως 90 βαθμούς Κελσίου.
• Εύρος θερμοκρασίας περιβάλλοντος: από -20 έως 55 βαθμούς Κελσίου.
• Σύνδεση αναρρόφησης: Rp 1 1/4.
• Σύνδεση κατάθλιψης: Rp 1.
• Πιστοποιήσεις για πόσιμο νερό: ACS και NSF61.
• Γενικές πιστοποιήσεις: CE, EAC και UKCA.
• Ανοχή καμπύλης: ISO 9906:2012 κλάση 3B.
• Συνολικό μήκος περίπου: 362 χιλιοστά.
• Καθαρό βάρος: 14,5 κιλά.
• Μεικτό βάρος: 17 κιλά.

Συμπαγής πολυβάθμια αντλία για πιεστικά συστήματα και μεταφορά νερού

Η Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N 92880795 συνδυάζει ονομαστική παροχή 4,7 κυβικά μέτρα ανά ώρα με ονομαστικό ύψος 30,69 μέτρα και μονοφασικό κινητήρα 0,67 κιλοβάτ, προσφέροντας μια συμπαγή λύση για εγκαταστάσεις που χρειάζονται μεταφορά νερού και αύξηση της πίεσής του.

Οι τέσσερις βαθμίδες της, οι πτερωτές από ανοξείδωτο χάλυβα, η μέγιστη πίεση 10 bar, η προστασία IP55, οι σπειρωτές συνδέσεις Rp και οι πιστοποιήσεις ACS και NSF61 επιτρέπουν τη χρήση της σε ένα ευρύ φάσμα υδραυλικών εγκαταστάσεων, τόσο οικιακών όσο και επαγγελματικών και βιομηχανικών, πάντα εντός των συνθηκών λειτουργίας που καθορίζει η Grundfos.
