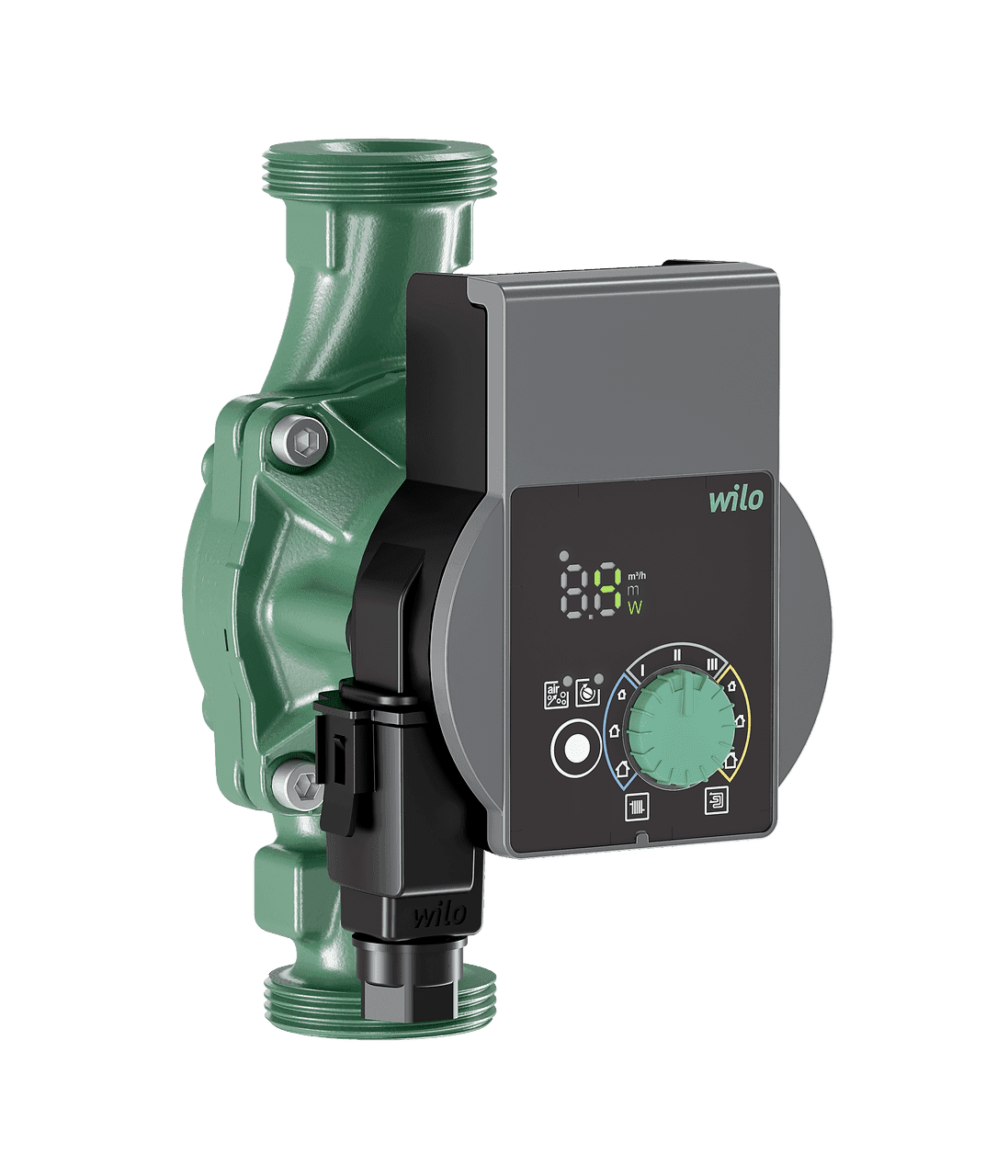

Αντλία κυκλοφορίας Wilo Yonos PICO 25/1-8

Η κυκλοφορητική αντλία Wilo Yonos PICO 25/1-8, κωδικός 4215517, είναι μια αντλία υψηλής απόδοσης με ηλεκτρονική ρύθμιση, σχεδιασμένη για την κυκλοφορία νερού σε εγκαταστάσεις θέρμανσης και κλιματισμού. Προσφέρει μέγιστη παροχή 4,4 κυβικών μέτρων ανά ώρα και μέγιστο μανομετρικό ύψος 7,6 μέτρων, με διαφορετικούς τρόπους ρύθμισης που επιτρέπουν την προσαρμογή της λειτουργίας της σε καλοριφέρ, ενδοδαπέδια θέρμανση και άλλες υδραυλικές εγκαταστάσεις.

Ο σύγχρονος κινητήρας της με τεχνολογία ECM, η ενσωματωμένη ηλεκτρονική ρύθμιση και ο δείκτης ενεργειακής απόδοσης ίσος ή μικρότερος από 0,23 επιτρέπουν την προσαρμογή της λειτουργίας της αντλίας στις πραγματικές ανάγκες του κυκλώματος. Διαθέτει επίσης οθόνη LED, λειτουργία εξαέρωσης, αυτόματο ξεμπλοκάρισμα, προστασία κινητήρα και ηλεκτρικό σύνδεσμο Wilo για απλούστερη εγκατάσταση και εκκίνηση.

Κυκλοφορητική αντλία υψηλής απόδοσης για θέρμανση και κλιματισμό

Η Wilo Yonos PICO έχει σχεδιαστεί ως κυκλοφορητική αντλία υγρού δρομέα χωρίς ανάγκη συντήρησης. Σε αυτόν τον τύπο κατασκευής, ο δρομέας λειτουργεί σε επαφή με το αντλούμενο ρευστό, προσφέροντας κατάλληλη λειτουργία για συνεχή κυκλοφορία σε υδραυλικά συστήματα κτιρίων.

Η Wilo καθορίζει αυτό το μοντέλο για εφαρμογές θέρμανσης και κλιματισμού και επιτρέπει την επιλογή διαφορετικών στρατηγικών ρύθμισης ανάλογα με τα χαρακτηριστικά του κυκλώματος.

Μέγιστη παροχή 4,4 κυβικών μέτρων ανά ώρα

Η Yonos PICO 25/1-8 φτάνει σε μέγιστη παροχή 4,4 κυβικών μέτρων ανά ώρα. Η πραγματική της λειτουργία θα εξαρτηθεί από την υδραυλική αντίσταση του κυκλώματος και το απαιτούμενο σημείο λειτουργίας της εγκατάστασης.

Η ενσωματωμένη ηλεκτρονική ρύθμιση επιτρέπει την προσαρμογή της συμπεριφοράς της αντλίας ώστε η παροχή και η διαθέσιμη πίεση να ανταποκρίνονται στις ανάγκες του συστήματος, αποφεύγοντας τη συνεχή λειτουργία στη μέγιστη ταχύτητα όταν αυτό δεν είναι απαραίτητο.

Μέγιστο μανομετρικό ύψος 7,6 μέτρων

Αυτό το μοντέλο παρέχει μέγιστο μανομετρικό ύψος 7,6 μέτρων, τοποθετούμενο στη σειρά Yonos PICO που προορίζεται για εγκαταστάσεις με αυξημένη ικανότητα μανομετρικού ύψους.

Αυτό το χαρακτηριστικό επιτρέπει τη χρήση της σε κυκλώματα θέρμανσης ή κλιματισμού με διαφορετικές απώλειες φορτίου, εφόσον το απαιτούμενο σημείο λειτουργίας βρίσκεται εντός της υδραυλικής καμπύλης της αντλίας.

Τρεις τρόποι ρύθμισης

Η Wilo Yonos PICO 25/1-8 ενσωματώνει τρεις βασικούς τύπους ρύθμισης, επιτρέποντας την προσαρμογή της λειτουργίας σε διαφορετικά υδραυλικά συστήματα.

Η λειτουργία μεταβλητής διαφορικής πίεσης μειώνει προοδευτικά την πίεση που παρέχει η αντλία όταν μειώνεται η απαιτούμενη παροχή. Είναι ιδιαίτερα χρήσιμη σε εγκαταστάσεις όπου θερμοστατικές βαλβίδες ή άλλα στοιχεία μεταβάλλουν συνεχώς την αντίσταση του κυκλώματος.

Η λειτουργία σταθερής διαφορικής πίεσης διατηρεί την επιλεγμένη τιμή πρακτικά σταθερή μέσα στο εύρος λειτουργίας, μια λύση ιδιαίτερα κατάλληλη για ορισμένα κυκλώματα όπως οι εγκαταστάσεις ενδοδαπέδιας θέρμανσης.

Διαθέτει επίσης σταθερή ταχύτητα με τρεις επιλέξιμες καμπύλες, επιτρέποντας λειτουργία παρόμοια με μια παραδοσιακή κυκλοφορητική αντλία πολλαπλών ταχυτήτων όταν το απαιτεί η εγκατάσταση.

Κατάλληλη για καλοριφέρ και ενδοδαπέδια θέρμανση

Χάρη στους διαφορετικούς τρόπους ρύθμισης, η αντλία μπορεί να διαμορφωθεί ανάλογα με τον τύπο του θερμαντικού σώματος που έχει εγκατασταθεί. Η Wilo προβλέπει ρητά την επιλογή του τρόπου λειτουργίας σύμφωνα με εφαρμογές καλοριφέρ και ενδοδαπέδιας θέρμανσης.

Αυτή η ευελιξία επιτρέπει τη χρήση μιας ίδιας αντλίας σε πολλά συστήματα θέρμανσης και κλιματισμού, προσαρμόζοντας την υδραυλική συμπεριφορά στα χαρακτηριστικά κάθε κυκλώματος.

Οθόνη LED για προβολή των βασικών παραμέτρων

Η αντλία διαθέτει ενδεικτική οθόνη LED τμημάτων που διευκολύνει τη ρύθμιση και την παρακολούθηση απευθείας από το μπροστινό μέρος της συσκευής.

Η οθόνη επιτρέπει την προβολή της τιμής ρύθμισης, της τρέχουσας παροχής, της ηλεκτρικής κατανάλωσης και των πιθανών κωδικών βλάβης. Έτσι, ο εγκαταστάτης μπορεί να ελέγξει γρήγορα την κατάσταση λειτουργίας χωρίς εξωτερικά όργανα για τις βασικές ρυθμίσεις.

Έλεγχος μέσω πράσινου κουμπιού

Η ρύθμιση πραγματοποιείται μέσω του χαρακτηριστικού πράσινου κουμπιού της Wilo. Αυτό το χειριστήριο επιτρέπει την εύκολη επιλογή των βασικών παραμέτρων κατά την εκκίνηση.

Το σύστημα συνδυάζει τον περιστροφικό χειρισμό με την οθόνη LED για να διευκολύνει τη ρύθμιση του μανομετρικού ύψους, της ταχύτητας ή του αντίστοιχου τρόπου ρύθμισης.

Λειτουργία χειροκίνητης εξαέρωσης

Η Yonos PICO ενσωματώνει λειτουργία χειροκίνητης εξαέρωσης που έχει σχεδιαστεί για να διευκολύνει την απομάκρυνση του αέρα που έχει συσσωρευτεί στο διαμέρισμα του κινητήρα.

Η λειτουργία αυτή είναι ιδιαίτερα χρήσιμη κατά την έναρξη λειτουργίας μετά την πλήρωση του κυκλώματος, βοηθώντας στην επίτευξη σωστής υδραυλικής λειτουργίας.

Αυτόματο ξεμπλοκάρισμα και χειροκίνητη επανεκκίνηση

Η Wilo εξοπλίζει αυτή την αντλία με λειτουργία αυτόματου ξεμπλοκαρίσματος. Ο κινητήρας είναι ανθεκτικός στο μπλοκάρισμα και το ηλεκτρονικό σύστημα ενσωματώνει λειτουργίες που αποσκοπούν στην αποκατάσταση της λειτουργίας σε ορισμένες καταστάσεις.

Διαθέτει επίσης χειροκίνητη επανεκκίνηση, επιτρέποντας την παρέμβαση στη συσκευή όταν απαιτείται αποκατάσταση της λειτουργίας της μετά από ορισμένα συμβάντα.

Σύγχρονος κινητήρας με τεχνολογία ECM

Η αντλία χρησιμοποιεί σύγχρονο κινητήρα υψηλής απόδοσης με τεχνολογία ECM και ενσωματωμένη ηλεκτρονική ρύθμιση ισχύος.

Ο κινητήρας λειτουργεί με μονοφασική τροφοδοσία 230 volt, με ανοχή 10 τοις εκατό, και συχνότητα 50 ή 60 hertz.

Η ταχύτητα λειτουργίας μπορεί να κυμαίνεται περίπου μεταξύ 500 και 4.800 στροφών ανά λεπτό, προσαρμοζόμενη ηλεκτρονικά ανάλογα με τον επιλεγμένο τρόπο ρύθμισης και τις υδραυλικές ανάγκες του κυκλώματος.

Ηλεκτρική κατανάλωση μεταξύ 4 και 75 watt

Η ηλεκτρική κατανάλωση της αντλίας μεταβάλλεται ανάλογα με το σημείο λειτουργίας. Η Wilo καθορίζει ελάχιστη κατανάλωση 4 watt και μέγιστη κατανάλωση 75 watt.

Η ονομαστική ισχύς του κινητήρα είναι 58 watt. Χάρη στην ηλεκτρονική ρύθμιση, η αντλία μπορεί να μειώσει την κατανάλωσή της όταν η εγκατάσταση απαιτεί μικρότερη παροχή ή πίεση.

Δείκτης ενεργειακής απόδοσης ίσος ή μικρότερος από 0,23

Η Yonos PICO 25/1-8 παρουσιάζει δείκτη ενεργειακής απόδοσης ίσο ή μικρότερο από 0,23, κατατάσσοντάς την στην κατηγορία των ηλεκτρονικών κυκλοφορητικών αντλιών υψηλής απόδοσης.

Αυτό το χαρακτηριστικό, σε συνδυασμό με την αυτόματη ρύθμιση της ισχύος, επιτρέπει τη μείωση της κατανάλωσης σε σχέση με συμβατικές κυκλοφορητικές αντλίες που λειτουργούν συνεχώς με σταθερή ταχύτητα.

Θερμοκρασία ρευστού μεταξύ -10 και 95 βαθμών Κελσίου

Η αντλία δέχεται θερμοκρασία ρευστού από -10 έως 95 βαθμούς Κελσίου, επομένως μπορεί να λειτουργήσει σε διαφορετικές εφαρμογές θέρμανσης και κλιματισμού εντός αυτού του εύρους.

Η επιτρεπόμενη θερμοκρασία περιβάλλοντος κυμαίνεται μεταξύ -10 και 40 βαθμών Κελσίου.

Μέγιστη πίεση λειτουργίας 10 bar

Η μέγιστη επιτρεπόμενη πίεση της αντλίας είναι 10 bar. Το κύκλωμα πρέπει να διαστασιολογείται έτσι ώστε η μέγιστη πίεση της εγκατάστασης να παραμένει πάντα εντός αυτού του ορίου.

Η Wilo καθορίζει επίσης ελάχιστο ύψος εισόδου 0,5 μέτρων με το ρευστό στους 50 βαθμούς Κελσίου και 3 μέτρων στους 95 βαθμούς Κελσίου, τιμές που πρέπει να λαμβάνονται υπόψη για την αποφυγή ακατάλληλων υδραυλικών συνθηκών στην αναρρόφηση της αντλίας.

Σύνδεση DN 25 και μήκος εγκατάστασης 180 χιλιοστά

Η αντλία διαθέτει σύνδεση σωλήνα G 1 1/2, ισοδύναμη με σύνδεση αντλίας RP 1 και ονομαστική διάμετρο DN 25.

Το μήκος μεταξύ σπειρωμάτων είναι 180 χιλιοστά, μια συνηθισμένη διάσταση σε κυκλοφορητικές αντλίες αυτής της ικανότητας που διευκολύνει την αντικατάσταση και την ενσωμάτωση σε συμβατές εγκαταστάσεις.

Ηλεκτρικός σύνδεσμος Wilo για εύκολη τοποθέτηση

Η συσκευή ενσωματώνει ταχυσύνδεσμο Wilo για την ηλεκτρική σύνδεση. Αυτό το σύστημα έχει σχεδιαστεί για να διευκολύνει τις εργασίες καλωδίωσης κατά την εγκατάσταση και τη συντήρηση.

Η αντλία διαθέτει επίσης ενσωματωμένη προστασία κινητήρα, επομένως δεν χρειάζεται συμβατικό ανεξάρτητο σύστημα προστασίας από μπλοκάρισμα του κινητήρα, εντός των συνθηκών που προβλέπει ο κατασκευαστής.

Ανθεκτική κατασκευή για συνεχή λειτουργία

Το υδραυλικό σώμα είναι κατασκευασμένο από χυτοσίδηρο, ενώ ο άξονας είναι από ανοξείδωτο χάλυβα. Η πτερωτή είναι κατασκευασμένη από πλαστικό ενισχυμένο με υαλοΐνες και τα έδρανα είναι από άνθρακα εμποτισμένο με μέταλλο.

Αυτός ο συνδυασμός υλικών έχει σχεδιαστεί ειδικά για τη λειτουργία μιας κυκλοφορητικής αντλίας υγρού δρομέα σε συστήματα θέρμανσης και κλιματισμού.

Προστασία IPX4D και μόνωση κλάσης F

Ο κινητήρας διαθέτει βαθμό προστασίας IPX4D και ηλεκτρική μόνωση κλάσης F.

Η αντλία πληροί επίσης τις αντίστοιχες απαιτήσεις ηλεκτρομαγνητικής συμβατότητας και φέρει σημάνσεις και εγκρίσεις όπως CE, VDE και EAC.

Συμπαγής μορφή και μειωμένο βάρος

Η Wilo Yonos PICO 25/1-8 παρουσιάζει συμπαγείς διαστάσεις που διευκολύνουν την τοποθέτησή της σε τεχνικούς χώρους, υδραυλικούς πίνακες και άλλες περιοχές με περιορισμένο χώρο.

Το μήκος της είναι 180 χιλιοστά, το ύψος περίπου 102 χιλιοστά και το πλάτος 143 χιλιοστά. Το καθαρό βάρος είναι περίπου 2 κιλά.

Τεχνικά χαρακτηριστικά της Wilo Yonos PICO 25/1-8

• Μάρκα: Wilo.
• Σειρά: Yonos PICO.
• Κωδικός: 4215517.
• Μοντέλο: Yonos PICO 25/1-8.
• EAN: 4048482758497.
• Τύπος προϊόντος: ηλεκτρονική κυκλοφορητική αντλία υγρού δρομέα.
• Εφαρμογή: θέρμανση και κλιματισμός.
• Μέγιστη παροχή: 4,4 κυβικά μέτρα ανά ώρα.
• Μέγιστο μανομετρικό ύψος: 7,6 μέτρα.
• Μέγιστη πίεση λειτουργίας: 10 bar.
• Θερμοκρασία ρευστού: από -10 έως 95 βαθμούς Κελσίου.
• Θερμοκρασία περιβάλλοντος: από -10 έως 40 βαθμούς Κελσίου.
• Τροφοδοσία: μονοφασική 230 volt, με ανοχή 10 τοις εκατό.
• Συχνότητα: 50 ή 60 hertz.
• Ονομαστική ισχύς κινητήρα: 58 watt.
• Ελάχιστη κατανάλωση: 4 watt.
• Μέγιστη κατανάλωση: 75 watt.
• Ταχύτητα: από 500 έως 4.800 στροφές ανά λεπτό.
• Δείκτης ενεργειακής απόδοσης: ίσος ή μικρότερος από 0,23.
• Τρόποι ρύθμισης: μεταβλητή διαφορική πίεση, σταθερή διαφορική πίεση και σταθερή ταχύτητα με 3 καμπύλες.
• Οθόνη: ενδεικτική οθόνη LED τμημάτων.
• Προβολή: τιμή ρύθμισης, τρέχουσα παροχή, κατανάλωση ισχύος και κωδικοί βλάβης.
• Λειτουργία εξαέρωσης: χειροκίνητη.
• Αυτόματο ξεμπλοκάρισμα: ναι.
• Χειροκίνητη επανεκκίνηση: ναι.
• Κινητήρας ανθεκτικός στο μπλοκάρισμα: ναι.
• Ενσωματωμένη προστασία κινητήρα: ναι.
• Ηλεκτρική σύνδεση: ταχυσύνδεσμος Wilo.
• Υδραυλική σύνδεση: G 1 1/2.
• Εναλλακτική σύνδεση: RP 1.
• Ονομαστική διάμετρος: DN 25.
• Μήκος εγκατάστασης: 180 χιλιοστά.
• Κέλυφος αντλίας: χυτοσίδηρος.
• Πτερωτή: πολυπροπυλένιο ενισχυμένο με υαλοΐνες.
• Άξονας: ανοξείδωτος χάλυβας.
• Έδρανα: άνθρακας εμποτισμένος με μέταλλο.
• Βαθμός προστασίας: IPX4D.
• Κλάση μόνωσης: F.
• Μήκος: 180 χιλιοστά.
• Ύψος: 102 χιλιοστά.
• Πλάτος: 143 χιλιοστά.
• Καθαρό βάρος: περίπου 2 κιλά.

Αποδοτική κυκλοφορία για καλοριφέρ και ενδοδαπέδια θέρμανση

Η Wilo Yonos PICO 25/1-8 συνδυάζει μέγιστη παροχή 4,4 κυβικών μέτρων ανά ώρα και μανομετρικό ύψος έως 7,6 μέτρα με ηλεκτρονική ρύθμιση υψηλής απόδοσης. Οι τρόποι σταθερής διαφορικής πίεσης, μεταβλητής διαφορικής πίεσης και σταθερής ταχύτητας επιτρέπουν την προσαρμογή της λειτουργίας σε διαφορετικές εγκαταστάσεις θέρμανσης και κλιματισμού.

Η οθόνη LED, το πράσινο κουμπί, η προβολή της κατανάλωσης και της παροχής, η λειτουργία εξαέρωσης, το αυτόματο ξεμπλοκάρισμα και ο ταχυσύνδεσμος Wilo απλοποιούν τόσο την εκκίνηση όσο και την καθημερινή χρήση, προσφέροντας μια αποδοτική και ευέλικτη λύση για την κυκλοφορία νερού σε υδραυλικά συστήματα κτιρίων.
