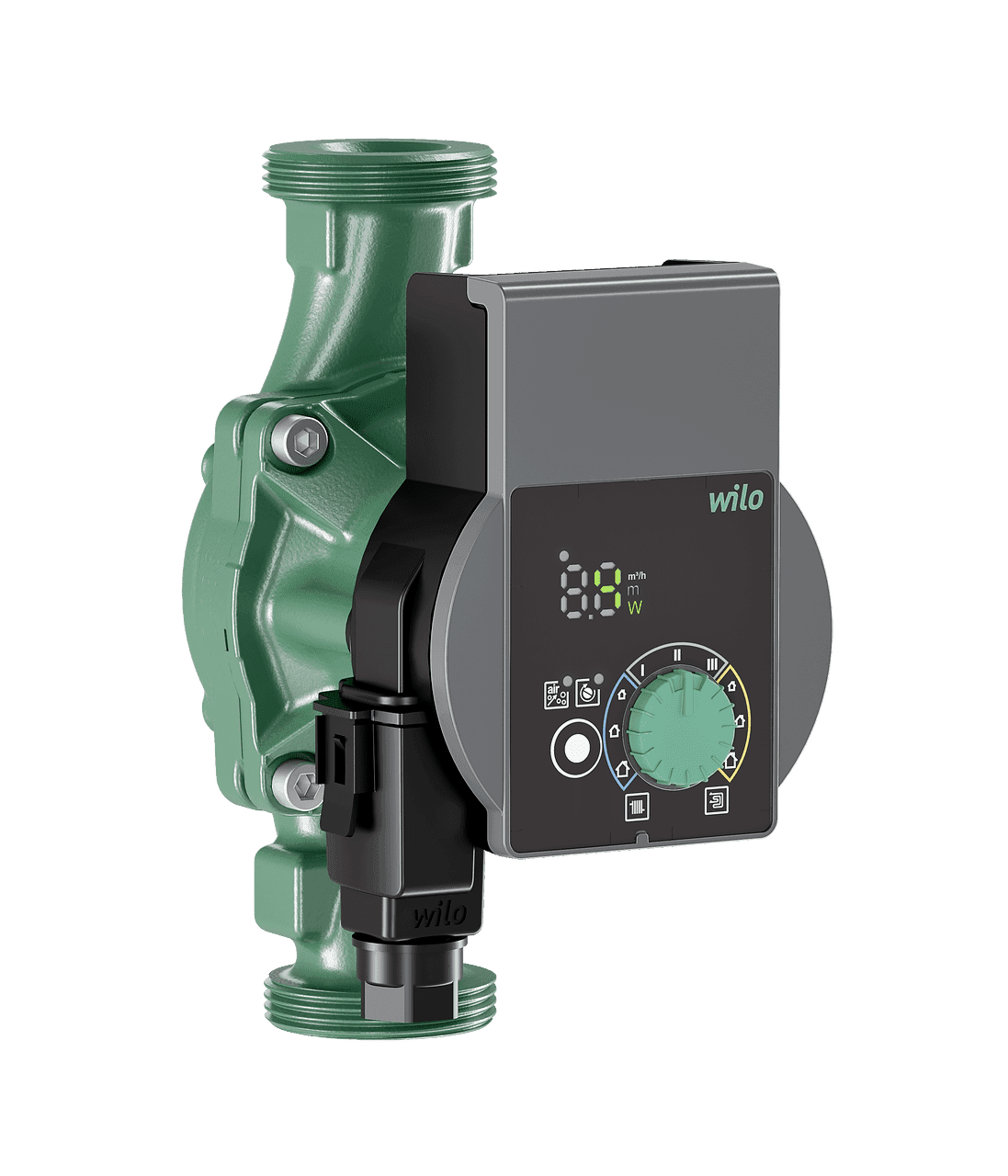

Αντλία κυκλοφορίας Wilo Yonos PICO 25/1-8-130

Η κυκλοφορητική αντλία Wilo Yonos PICO 25/1-8-130, κωδικός 4215518, είναι μια ηλεκτρονική αντλία υψηλής απόδοσης με υγρό δρομέα, σχεδιασμένη για την κυκλοφορία νερού σε εγκαταστάσεις θέρμανσης και κλιματισμού. Προσφέρει μέγιστη παροχή 4,4 κυβικών μέτρων ανά ώρα, μέγιστο μανομετρικό ύψος 7,6 μέτρων και συμπαγές μήκος εγκατάστασης 130 χιλιοστών.

Εξοπλισμένη με σύγχρονο κινητήρα τεχνολογίας ECM και ενσωματωμένη ηλεκτρονική ρύθμιση, προσαρμόζει τη λειτουργία της στις υδραυλικές ανάγκες της εγκατάστασης. Επιτρέπει επιλογή μεταβλητής διαφορικής πίεσης, σταθερής διαφορικής πίεσης ή σταθερής ταχύτητας με τρεις καμπύλες, διευκολύνοντας τη χρήση της τόσο σε συστήματα καλοριφέρ όσο και σε κυκλώματα ενδοδαπέδιας θέρμανσης.

Ηλεκτρονική κυκλοφορητική αντλία Wilo Yonos PICO 25/1-8-130

Η Wilo Yonos PICO είναι μια κυκλοφορητική αντλία με υγρό δρομέα, χωρίς ανάγκη συντήρησης, με σπειρωτή σύνδεση και συνεχόμενη ηλεκτρονική ρύθμιση της διαφορικής πίεσης.

Η συμπαγής μορφή της, με 130 χιλιοστά μεταξύ των συνδέσεων, είναι ιδιαίτερα κατάλληλη για εγκαταστάσεις όπου ο διαθέσιμος χώρος είναι περιορισμένος, διατηρώντας παράλληλα τις αντίστοιχες υδραυλικές επιδόσεις της έκδοσης 25/1-8.

Μέγιστη παροχή 4,4 κυβικών μέτρων ανά ώρα

Η αντλία φτάνει σε μέγιστη παροχή 4,4 κυβικών μέτρων ανά ώρα. Η πραγματική παροχή λειτουργίας θα εξαρτηθεί από το σημείο λειτουργίας της εγκατάστασης, τις απώλειες φορτίου και τον επιλεγμένο τρόπο ρύθμισης.

Η ηλεκτρονική ρύθμιση επιτρέπει την αυτόματη προσαρμογή της λειτουργίας του κινητήρα, ώστε να αποφεύγεται η συνεχής λειτουργία στη μέγιστη ισχύ όταν το κύκλωμα απαιτεί μικρότερη παροχή.

Μέγιστο μανομετρικό ύψος 7,6 μέτρων

Η Yonos PICO 25/1-8-130 παρέχει μέγιστο μανομετρικό ύψος 7,6 μέτρων, προσφέροντας δυνατότητα λειτουργίας σε εγκαταστάσεις με αυξημένες απώλειες φορτίου εντός του πεδίου λειτουργίας της.

Η τελική επιλογή πρέπει να γίνεται λαμβάνοντας υπόψη την απαιτούμενη παροχή και τη διαφορική πίεση που χρειάζεται το κύκλωμα.

Τρεις τρόποι ρύθμισης

Η Wilo επιτρέπει την επιλογή διαφορετικών στρατηγικών λειτουργίας, ώστε η αντλία να προσαρμόζεται στα χαρακτηριστικά κάθε υδραυλικού συστήματος.

• Μεταβλητή διαφορική πίεση: μειώνει σταδιακά τη διαφορική πίεση όταν μειώνεται η ζητούμενη παροχή.
• Σταθερή διαφορική πίεση: διατηρεί πρακτικά σταθερή την επιλεγμένη τιμή πίεσης.
• Σταθερή ταχύτητα: επιτρέπει την επιλογή ανάμεσα σε 3 καμπύλες λειτουργίας με σταθερή ταχύτητα.

Για καλοριφέρ και ενδοδαπέδια θέρμανση

Οι τρόποι ρύθμισης μπορούν να επιλεγούν ανάλογα με την εφαρμογή. Η Wilo προβλέπει ειδικά διαμορφώσεις για εγκαταστάσεις καλοριφέρ και ενδοδαπέδιας θέρμανσης, διευκολύνοντας τη θέση σε λειτουργία της αντλίας.

Σε συστήματα με θερμοστατικές βαλβίδες μπορεί να χρησιμοποιηθεί η ρύθμιση μεταβλητής διαφορικής πίεσης, ενώ η σταθερή διαφορική πίεση είναι κατάλληλη για πολλές εγκαταστάσεις ενδοδαπέδιας θέρμανσης.

Οθόνη LED με πληροφορίες λειτουργίας

Η αντλία διαθέτει ενδεικτική λυχνία LED με τμήματα που επιτρέπει την άμεση προβολή των βασικών παραμέτρων από το μπροστινό μέρος της συσκευής.

Η οθόνη παρέχει πληροφορίες για:

• Επιλεγμένη τιμή αναφοράς.
• Τρέχουσα παροχή.
• Άμεση ηλεκτρική κατανάλωση.
• Κωδικούς βλάβης.

Αυτές οι πληροφορίες διευκολύνουν τόσο τη θέση σε λειτουργία όσο και τους ελέγχους και τη συντήρηση της εγκατάστασης.

Έλεγχος μέσω του πράσινου κουμπιού Wilo

Η ρύθμιση πραγματοποιείται μέσω του χαρακτηριστικού πράσινου κουμπιού Wilo, από το οποίο μπορούν να επιλεγούν ο τρόπος ρύθμισης και οι τιμές λειτουργίας.

Ο συνδυασμός του μπροστινού χειριστηρίου και της οθόνης LED επιτρέπει τη ρύθμιση των βασικών παραμέτρων απευθείας πάνω στην αντλία.

Χειροκίνητη λειτουργία εξαέρωσης

Η Wilo Yonos PICO 25/1-8-130 διαθέτει χειροκίνητη λειτουργία εξαέρωσης, σχεδιασμένη για να διευκολύνει την απομάκρυνση του αέρα από τον θάλαμο του κινητήρα.

Η λειτουργία αυτή είναι ιδιαίτερα χρήσιμη κατά την πρώτη θέση σε λειτουργία ή μετά από εργασίες πλήρωσης και συντήρησης του κυκλώματος.

Αυτόματο ξεμπλοκάρισμα

Ο κινητήρας είναι ανθεκτικός στο μπλοκάρισμα και διαθέτει λειτουργία αυτόματου ξεμπλοκαρίσματος που συμβάλλει στην επαναφορά της λειτουργίας σε ορισμένες περιπτώσεις.

Η αντλία διαθέτει επίσης χειροκίνητη επανεκκίνηση και ενσωματωμένη προστασία κινητήρα.

Σύγχρονος κινητήρας με τεχνολογία ECM

Η αντλία χρησιμοποιεί σύγχρονο κινητήρα με τεχνολογία ECM και ενσωματωμένη ηλεκτρονική ρύθμιση ισχύος. Η τεχνολογία αυτή επιτρέπει τη μεταβολή της ταχύτητας του κινητήρα ανάλογα με τις υδραυλικές ανάγκες του κυκλώματος.

Το εύρος ταχύτητας κυμαίνεται περίπου μεταξύ 500 και 4.800 στροφών ανά λεπτό.

Ηλεκτρική κατανάλωση από 4 έως 75 watt

Η ηλεκτρική κατανάλωση μεταβάλλεται ανάλογα με το επιλεγμένο σημείο λειτουργίας. Η Wilo ορίζει ελάχιστη κατανάλωση 4 watt και μέγιστη 75 watt.

Η ονομαστική ισχύς του κινητήρα είναι 58 watt. Η ηλεκτρονική ρύθμιση επιτρέπει τη μείωση της κατανάλωσης όταν μειώνεται η ζήτηση παροχής ή πίεσης.

Δείκτης ενεργειακής απόδοσης ίσος ή μικρότερος από 0,23

Η Yonos PICO 25/1-8-130 παρουσιάζει δείκτη ενεργειακής απόδοσης ίσο ή μικρότερο από 0,23.

Ο κινητήρας ECM και η ηλεκτρονική ρύθμιση επιτρέπουν την προσαρμογή της ενεργειακής κατανάλωσης στις πραγματικές ανάγκες της εγκατάστασης, αποφεύγοντας τη συνεχή λειτουργία σε μία μόνο ταχύτητα.

Μονοφασική τροφοδοσία 230 volt

Η αντλία έχει σχεδιαστεί για μονοφασική τροφοδοσία 230 volt με ανοχή 10 τοις εκατό και μπορεί να λειτουργεί με συχνότητες 50 ή 60 hertz.

Η ηλεκτρική σύνδεση πραγματοποιείται μέσω του ταχυσυνδέσμου Wilo, που έχει αναπτυχθεί για να απλοποιεί την καλωδίωση κατά τη συναρμολόγηση και τις εργασίες συντήρησης.

Θερμοκρασία ρευστού μεταξύ -10 και 95 βαθμών Κελσίου

Η επιτρεπόμενη θερμοκρασία για το αντλούμενο ρευστό κυμαίνεται μεταξύ -10 και 95 βαθμών Κελσίου.

Η επιτρεπόμενη θερμοκρασία περιβάλλοντος κυμαίνεται μεταξύ -10 και 40 βαθμών Κελσίου, με τη μέγιστη θερμοκρασία του ρευστού να παραμένει στους 95 βαθμούς Κελσίου εντός των συνθηκών που ορίζει η Wilo.

Μέγιστη πίεση λειτουργίας 10 bar

Η αντλία δέχεται μέγιστη πίεση λειτουργίας 10 bar.

Η Wilo ορίζει επίσης ελάχιστο ύψος εισόδου 0,5 μέτρα στους 50 βαθμούς Κελσίου και 3 μέτρα στους 95 βαθμούς Κελσίου, τιμές που πρέπει να τηρούνται για να διασφαλίζονται οι κατάλληλες υδραυλικές συνθήκες.

Σύνδεση DN 25 και μήκος εγκατάστασης 130 χιλιοστά

Η Yonos PICO 25/1-8-130 διαθέτει σπειρωτές συνδέσεις και μειωμένο μήκος μεταξύ ρακόρ, διευκολύνοντας την ενσωμάτωσή της σε συμπαγείς χώρους.

• Σύνδεση σωλήνα: G 1 1/2.
• Εναλλακτική σύνδεση: RP 1.
• Ονομαστική διάμετρος: DN 25.
• Μήκος μεταξύ σπειρωμάτων: 130 χιλιοστά.

Το μήκος εγκατάστασης των 130 χιλιοστών αποτελεί μία από τις βασικές διαφορές σε σχέση με την έκδοση Yonos PICO 25/1-8 των 180 χιλιοστών.

Ανθεκτικά υλικά για θέρμανση και κλιματισμό

Η αντλία συνδυάζει διαφορετικά υλικά, επιλεγμένα για χρήση σε κλειστά υδραυλικά κυκλώματα:

• Κέλυφος αντλίας: χυτοσίδηρος.
• Πτερωτή: πολυπροπυλένιο ενισχυμένο με 40 τοις εκατό ίνες γυαλιού.
• Άξονας: ανοξείδωτος χάλυβας.
• Έδρανα: άνθρακας εμποτισμένος με μέταλλο.

Η κατασκευή με υγρό δρομέα επιτρέπει την απαλλαγή από τη συμβατική συντήρηση του συγκροτήματος δρομέα-εδράνων, εντός των συνθηκών χρήσης που ορίζει ο κατασκευαστής.

Ενσωματωμένο φίλτρο σωματιδίων

Η Wilo αναφέρει την ενσωμάτωση φίλτρου σωματιδίων στον βασικό εξοπλισμό της αντλίας.

Το στοιχείο αυτό αποτελεί μέρος του εσωτερικού σχεδιασμού που αποσκοπεί στη διασφάλιση αξιόπιστης λειτουργίας του υδραυλικού συνόλου και του κινητήρα.

Προστασία IPX4D και μόνωση κλάσης F

Ο κινητήρας διαθέτει βαθμό προστασίας IPX4D και κλάση μόνωσης F.

Η αντλία συμμορφώνεται επίσης με τα πρότυπα ηλεκτρομαγνητικής συμβατότητας που αναφέρει η Wilo και διαθέτει πιστοποιήσεις και σήμανση CE, VDE και EAC.

Συμπαγείς διαστάσεις

Το μοντέλο των 130 χιλιοστών έχει σχεδιαστεί ώστε να καταλαμβάνει λίγο χώρο μέσα στην εγκατάσταση.

• Συνολικό μήκος: 138 χιλιοστά.
• Ύψος: 102 χιλιοστά.
• Πλάτος: 143 χιλιοστά.
• Μήκος εγκατάστασης: 130 χιλιοστά.
• Καθαρό βάρος περίπου: 1,8 κιλά.

Τεχνικά χαρακτηριστικά της Wilo Yonos PICO 25/1-8-130

• Μάρκα: Wilo.
• Σειρά: Yonos PICO.
• Κωδικός: 4215518.
• Μοντέλο: Yonos PICO 25/1-8-130.
• EAN: 4048482758503.
• Τύπος προϊόντος: ηλεκτρονική κυκλοφορητική αντλία με υγρό δρομέα.
• Εφαρμογή: θέρμανση και κλιματισμός.
• Μέγιστη παροχή: 4,4 κυβικά μέτρα ανά ώρα.
• Μέγιστο μανομετρικό ύψος: 7,6 μέτρα.
• Μέγιστη πίεση λειτουργίας: 10 bar.
• Ελάχιστη θερμοκρασία ρευστού: -10 βαθμοί Κελσίου.
• Μέγιστη θερμοκρασία ρευστού: 95 βαθμοί Κελσίου.
• Θερμοκρασία περιβάλλοντος: μεταξύ -10 και 40 βαθμών Κελσίου.
• Τροφοδοσία: μονοφασική 230 volt, με ανοχή 10 τοις εκατό.
• Συχνότητα: 50 ή 60 hertz.
• Ονομαστική ισχύς κινητήρα: 58 watt.
• Ελάχιστη κατανάλωση: 4 watt.
• Μέγιστη κατανάλωση: 75 watt.
• Ελάχιστη ταχύτητα: 500 στροφές ανά λεπτό.
• Μέγιστη ταχύτητα: 4.800 στροφές ανά λεπτό.
• Δείκτης ενεργειακής απόδοσης: ίσος ή μικρότερος από 0,23.
• Τρόποι ρύθμισης: μεταβλητή διαφορική πίεση, σταθερή διαφορική πίεση και σταθερή ταχύτητα με 3 καμπύλες.
• Οθόνη: ενδεικτική λυχνία LED με τμήματα.
• Προβολή: τιμή αναφοράς, τρέχουσα παροχή, ηλεκτρική κατανάλωση και κωδικοί βλάβης.
• Λειτουργία εξαέρωσης: χειροκίνητη.
• Αυτόματο ξεμπλοκάρισμα: ναι.
• Χειροκίνητη επανεκκίνηση: ναι.
• Ενσωματωμένη προστασία κινητήρα: ναι.
• Κινητήρας ανθεκτικός στο μπλοκάρισμα: ναι.
• Φίλτρο σωματιδίων: ναι.
• Ηλεκτρική σύνδεση: ταχυσύνδεσμος Wilo.
• Υδραυλική σύνδεση: G 1 1/2.
• Εναλλακτική σύνδεση: RP 1.
• Ονομαστική διάμετρος: DN 25.
• Μήκος εγκατάστασης: 130 χιλιοστά.
• Κέλυφος: χυτοσίδηρος.
• Πτερωτή: πολυπροπυλένιο ενισχυμένο με ίνες γυαλιού.
• Άξονας: ανοξείδωτος χάλυβας.
• Έδρανα: άνθρακας εμποτισμένος με μέταλλο.
• Βαθμός προστασίας: IPX4D.
• Κλάση μόνωσης: F.
• Συνολικό μήκος: 138 χιλιοστά.
• Ύψος: 102 χιλιοστά.
• Πλάτος: 143 χιλιοστά.
• Καθαρό βάρος περίπου: 1,8 κιλά.
• Πιστοποιήσεις και σημάνσεις: CE, VDE και EAC.

Συμπαγής αντλία υψηλής απόδοσης για απαιτητικά κυκλώματα

Η Wilo Yonos PICO 25/1-8-130 συνδυάζει μέγιστο μανομετρικό ύψος 7,6 μέτρων και παροχή έως 4,4 κυβικά μέτρα ανά ώρα με μήκος μεταξύ συνδέσεων μόλις 130 χιλιοστά, αποτελώντας ιδιαίτερα πρακτική λύση όταν απαιτείται ισχυρή κυκλοφορητική αντλία σε περιορισμένο χώρο.

Ο κινητήρας ECM, η ηλεκτρονική ρύθμιση, η οθόνη LED, η λειτουργία εξαέρωσης, το αυτόματο ξεμπλοκάρισμα, οι τρεις τρόποι λειτουργίας και ο ταχυσύνδεσμος Wilo διευκολύνουν τόσο την εγκατάσταση όσο και τη ρύθμιση σε κυκλώματα καλοριφέρ, ενδοδαπέδιας θέρμανσης και άλλες εφαρμογές θέρμανσης και κλιματισμού.
