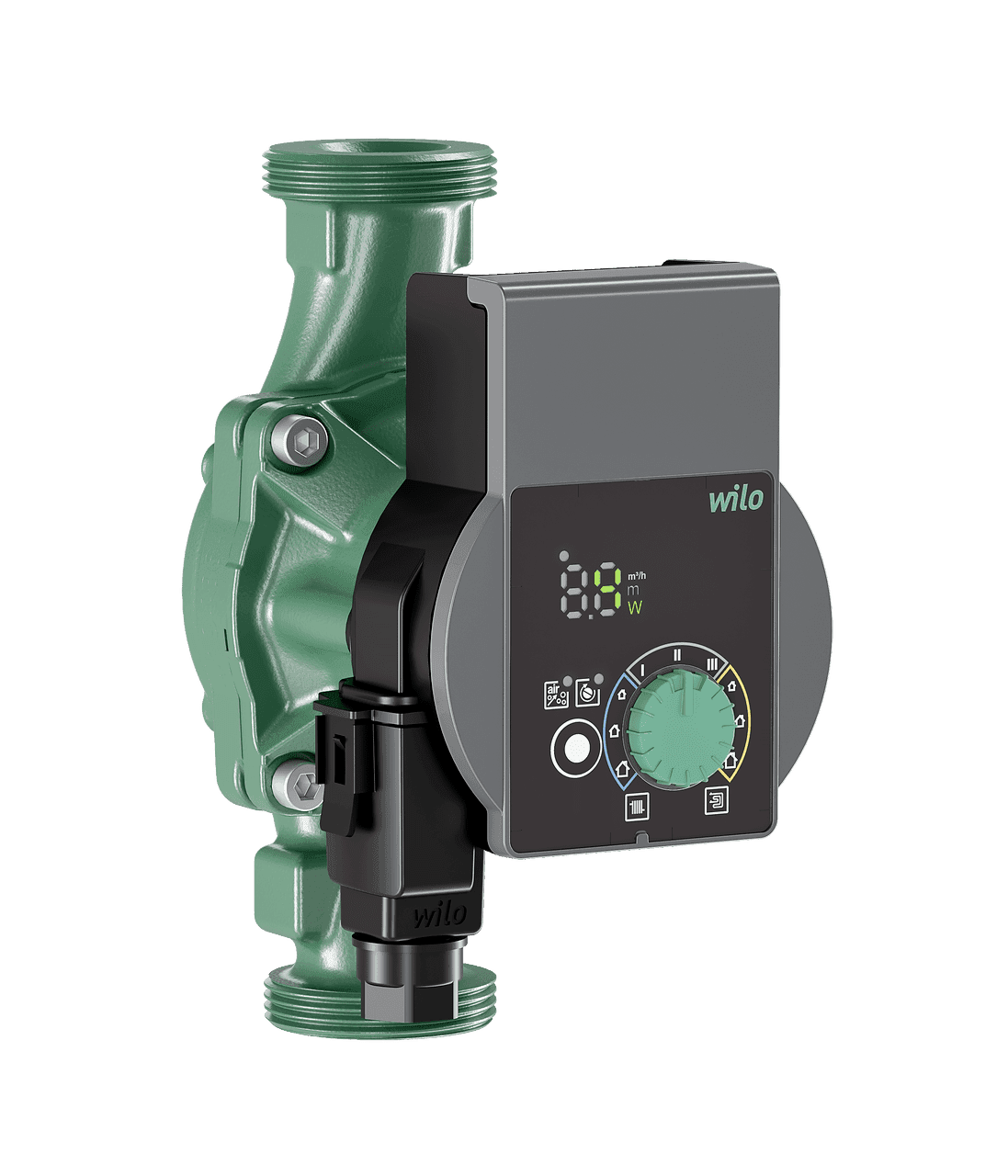

Αντλία κυκλοφορίας Wilo Yonos PICO 25/1-6-130

Η κυκλοφορητική αντλία Wilo Yonos PICO 25/1-6-130, κωδικός 4215516, είναι μια ηλεκτρονική αντλία υψηλής απόδοσης με υγρό ρότορα, σχεδιασμένη για την κυκλοφορία νερού σε εγκαταστάσεις θέρμανσης και κλιματισμού. Προσφέρει μέγιστη παροχή 3,6 κυβικών μέτρων ανά ώρα, μέγιστο μανομετρικό ύψος 6 μέτρων και ιδιαίτερα συμπαγές μήκος εγκατάστασης 130 χιλιοστών.

Εξοπλισμένη με σύγχρονο κινητήρα τεχνολογίας ECM και ενσωματωμένη ηλεκτρονική ρύθμιση, προσαρμόζει τη λειτουργία της στις υδραυλικές ανάγκες της εγκατάστασης. Επιτρέπει επιλογή μεταβλητής διαφορικής πίεσης, σταθερής διαφορικής πίεσης ή σταθερής ταχύτητας με τρεις καμπύλες, ώστε να μπορεί να ρυθμιστεί τόσο για συστήματα καλοριφέρ όσο και ενδοδαπέδιας θέρμανσης.

Ηλεκτρονική κυκλοφορητική αντλία Wilo Yonos PICO 25/1-6-130

Η Yonos PICO είναι μια κυκλοφορητική αντλία υγρού ρότορα χωρίς ανάγκη συντήρησης και με σπειρωτή σύνδεση. Έχει αναπτυχθεί για να εξασφαλίζει αποδοτική κυκλοφορία νερού σε υδραυλικά συστήματα κτιρίων, προσαρμόζοντας αυτόματα την ισχύ του κινητήρα ανάλογα με τον επιλεγμένο τρόπο ρύθμισης.

Η διάσταση των 130 χιλιοστών μεταξύ των συνδέσεων είναι ιδιαίτερα χρήσιμη σε εγκαταστάσεις όπου ο διαθέσιμος χώρος είναι περιορισμένος και διευκολύνει επίσης την αντικατάσταση υπαρχουσών αντλιών με το ίδιο μήκος εγκατάστασης.

Μέγιστη παροχή 3,6 κυβικών μέτρων ανά ώρα

Η Wilo Yonos PICO 25/1-6-130 παρέχει μέγιστη παροχή 3,6 κυβικών μέτρων ανά ώρα. Η πραγματική παροχή εξαρτάται από τις απώλειες φορτίου του κυκλώματος, το επιλεγμένο ύψος και τον ρυθμιστικό τρόπο λειτουργίας.

Η ενσωματωμένη ηλεκτρονική επιτρέπει τη μείωση των επιδόσεων όταν η εγκατάσταση χρειάζεται λιγότερη κυκλοφορία, αποφεύγοντας η αντλία να λειτουργεί συνεχώς στη μέγιστη ισχύ.

Μέγιστο μανομετρικό ύψος 6 μέτρων

Αυτό το μοντέλο φτάνει μέγιστο μανομετρικό ύψος 6 μέτρων, προσφέροντας δυνατότητα λειτουργίας σε κυκλώματα θέρμανσης και κλιματισμού με διαφορετικά επίπεδα υδραυλικής αντίστασης.

Το σημείο λειτουργίας πρέπει πάντα να επιλέγεται μέσα στην χαρακτηριστική καμπύλη της αντλίας και σύμφωνα με την απαιτούμενη παροχή και διαφορική πίεση της εγκατάστασης.

Τρεις τρόποι ρύθμισης

Η αντλία επιτρέπει την επιλογή μεταξύ τριών στρατηγικών λειτουργίας για προσαρμογή σε διαφορετικούς τύπους κυκλωμάτων:

• Μεταβλητή διαφορική πίεση: η αντλία μειώνει τη διαφορική πίεση όταν μειώνεται η απαιτούμενη παροχή, κάτι που την καθιστά ιδιαίτερα κατάλληλη για κυκλώματα με θερμοστατικές βαλβίδες.
• Σταθερή διαφορική πίεση: διατηρεί πρακτικά σταθερή την επιλεγμένη διαφορική πίεση, μια κατάλληλη επιλογή για πολλές εγκαταστάσεις ενδοδαπέδιας θέρμανσης.
• Σταθερή ταχύτητα: επιτρέπει την επιλογή μεταξύ τριών καμπυλών σταθερής ταχύτητας για εφαρμογές που απαιτούν σταθερή υδραυλική συμπεριφορά.

Κατάλληλη για καλοριφέρ και ενδοδαπέδια θέρμανση

Η Wilo επιτρέπει την επιλογή του τρόπου ρύθμισης ανάλογα με την εφαρμογή θέρμανσης με καλοριφέρ ή ενδοδαπέδια θέρμανση. Αυτή η ευελιξία διευκολύνει την προσαρμογή της αντλίας σε νέες εγκαταστάσεις αλλά και σε εργασίες αντικατάστασης ή αναβάθμισης υπαρχόντων συστημάτων.

Οθόνη LED με πληροφορίες λειτουργίας

Η Yonos PICO ενσωματώνει έναν ενδεικτικό LED με τμήματα που επιτρέπει την άμεση προβολή από το μπροστινό μέρος των βασικών παραμέτρων λειτουργίας.

Η οθόνη μπορεί να εμφανίζει:

• Επιλεγμένη τιμή ρύθμισης.
• Τρέχουσα παροχή.
• Άμεση ηλεκτρική κατανάλωση.
• Κωδικούς βλάβης.

Αυτές οι πληροφορίες διευκολύνουν την εκκίνηση, τη ρύθμιση και τη βασική διάγνωση της αντλίας χωρίς τη χρήση εξωτερικού εξοπλισμού.

Ρύθμιση μέσω του πράσινου κουμπιού Wilo

Το χαρακτηριστικό πράσινο κουμπί της Wilo επιτρέπει την εύκολη επιλογή των βασικών παραμέτρων λειτουργίας. Ο εγκαταστάτης μπορεί να ρυθμίσει τον τρόπο λειτουργίας και την τιμή ρύθμισης απευθείας από το μπροστινό μέρος της αντλίας.

Χειροκίνητη λειτουργία εξαέρωσης

Η αντλία διαθέτει χειροκίνητη λειτουργία εξαέρωσης που προορίζεται για την απομάκρυνση του αέρα που έχει συσσωρευτεί στο διαμέρισμα του κινητήρα κατά την εκκίνηση ή μετά από εργασίες στο υδραυλικό κύκλωμα.

Η σωστή απομάκρυνση του αέρα συμβάλλει σε σταθερή λειτουργία και βοηθά στη μείωση θορύβων που σχετίζονται με την παρουσία αέρα στο σύστημα.

Αυτόματο ξεμπλοκάρισμα και χειροκίνητη επανεκκίνηση

Ο κινητήρας έχει σχεδιαστεί ώστε να είναι ανθεκτικός στο μπλοκάρισμα και ενσωματώνει λειτουργία αυτόματου ξεμπλοκαρίσματος. Η ηλεκτρονική επιτρέπει επίσης χειροκίνητη επανεκκίνηση όταν αυτό είναι απαραίτητο μετά από ορισμένα συμβάντα.

Η προστασία του κινητήρα είναι ενσωματωμένη στο ίδιο το μηχάνημα, απλοποιώντας την ηλεκτρική εγκατάσταση.

Σύγχρονος κινητήρας με τεχνολογία ECM

Η Wilo Yonos PICO 25/1-6-130 χρησιμοποιεί σύγχρονο κινητήρα υψηλής απόδοσης με τεχνολογία ECM και ηλεκτρονική ρύθμιση ισχύος.

Η ταχύτητα μπορεί να μεταβάλλεται περίπου μεταξύ 700 και 4.200 στροφών ανά λεπτό, προσαρμοζόμενη στον τρόπο ρύθμισης και στο απαιτούμενο σημείο λειτουργίας.

Ηλεκτρική κατανάλωση μεταξύ 4 και 40 watt

Η ηλεκτρονική ρύθμιση επιτρέπει την προσαρμογή της ενεργειακής κατανάλωσης στις πραγματικές ανάγκες του κυκλώματος. Η Wilo ορίζει ελάχιστη κατανάλωση 4 watt και μέγιστη 40 watt.

Η ονομαστική ισχύς του κινητήρα είναι 30 watt. Όταν η υδραυλική ζήτηση μειώνεται, η αντλία μπορεί να μειώσει τόσο την ταχύτητα όσο και την ηλεκτρική κατανάλωση.

Δείκτης ενεργειακής απόδοσης ίσος ή μικρότερος από 0,20

Η αντλία παρουσιάζει δείκτη ενεργειακής απόδοσης ίσο ή μικρότερο από 0,20, τιμή που η Wilo αναγνωρίζει ως σημείο αναφοράς για κυκλοφορητικές αντλίες υψηλής απόδοσης.

Ο συνδυασμός κινητήρα ECM και ηλεκτρονικής ρύθμισης επιτρέπει τη μείωση της κατανάλωσης σε σχέση με συμβατικές κυκλοφορητικές αντλίες που λειτουργούν συνεχώς σε σταθερή ταχύτητα.

Μονοφασική τροφοδοσία 230 volt

Η Yonos PICO λειτουργεί με μονοφασική τροφοδοσία 230 volt, με ανοχή 10 τοις εκατό, και είναι συμβατή με συχνότητες 50 ή 60 hertz.

Η ηλεκτρική σύνδεση απλοποιείται μέσω του ταχυσυνδέσμου Wilo, σχεδιασμένου για να επιταχύνει την καλωδίωση κατά την εγκατάσταση και τις εργασίες συντήρησης.

Θερμοκρασία ρευστού μεταξύ -10 και 95 βαθμών Κελσίου

Το επιτρεπόμενο εύρος θερμοκρασίας για το ρευστό κυμαίνεται μεταξύ -10 και 95 βαθμών Κελσίου, επιτρέποντας τη χρήση της αντλίας σε διαφορετικές εφαρμογές θέρμανσης και κλιματισμού.

Η επιτρεπόμενη θερμοκρασία περιβάλλοντος λειτουργίας βρίσκεται μεταξύ -10 και 40 βαθμών Κελσίου.

Μέγιστη πίεση λειτουργίας 10 bar

Η Wilo Yonos PICO 25/1-6-130 έχει σχεδιαστεί για λειτουργία με μέγιστη πίεση 10 bar.

Η Wilo ορίζει επίσης ελάχιστες συνθήκες πίεσης εισόδου για την αποφυγή υδραυλικών προβλημάτων: ελάχιστο ύψος εισόδου 0,5 μέτρα στους 50 βαθμούς Κελσίου και 3 μέτρα στους 95 βαθμούς Κελσίου.

Σύνδεση DN 25 και μήκος εγκατάστασης 130 χιλιοστών

Η αντλία διαθέτει σπειρωτή σύνδεση G 1 1/2, που αντιστοιχεί σε εναλλακτική σύνδεση RP 1 και ονομαστική διάμετρο DN 25.

Η απόσταση μεταξύ των συνδέσεων είναι μόλις 130 χιλιοστά, ένα από τα βασικά χαρακτηριστικά αυτής της έκδοσης σε σχέση με τις εκδόσεις Yonos PICO των 180 χιλιοστών.

• Σύνδεση σωλήνα: G 1 1/2.
• Εναλλακτική σύνδεση: RP 1.
• Ονομαστική διάμετρος: DN 25.
• Μήκος μεταξύ σπειρωμάτων: 130 χιλιοστά.

Ανθεκτική κατασκευή και χωρίς ανάγκη συντήρησης

Το σώμα της αντλίας είναι κατασκευασμένο από χυτοσίδηρο. Η πτερωτή χρησιμοποιεί πολυπροπυλένιο ενισχυμένο με 40 τοις εκατό ίνες γυαλιού, ενώ ο άξονας είναι κατασκευασμένος από ανοξείδωτο χάλυβα.

Τα έδρανα είναι από άνθρακα εμποτισμένο με μέταλλο και έχουν σχεδιαστεί για τη χαρακτηριστική λειτουργία μιας κυκλοφορητικής αντλίας υγρού ρότορα.

Προστασία IPX4D και μόνωση κλάσης F

Ο κινητήρας διαθέτει βαθμό προστασίας IPX4D και κλάση μόνωσης F.

Η αντλία συμμορφώνεται επίσης με τις ισχύουσες απαιτήσεις ηλεκτρομαγνητικής συμβατότητας και διαθέτει πιστοποιήσεις και σήμανση CE, VDE και EAC.

Ενσωματωμένο φίλτρο σωματιδίων

Το τεχνικό δελτίο της Wilo αναφέρει ότι η αντλία ενσωματώνει φίλτρο σωματιδίων στον εξοπλισμό της, συμβάλλοντας στην προστασία των εσωτερικών εξαρτημάτων από ορισμένα σωματίδια που υπάρχουν στο κύκλωμα.

Συμπαγείς διαστάσεις και χαμηλό βάρος

Η έκδοση των 130 χιλιοστών έχει σχεδιαστεί ειδικά για εγκαταστάσεις όπου απαιτείται περιορισμός του χώρου που καταλαμβάνει η αντλία.

• Συνολικό μήκος: περίπου 138 χιλιοστά.
• Ύψος: περίπου 102 χιλιοστά.
• Πλάτος: περίπου 131 χιλιοστά.
• Μήκος εγκατάστασης μεταξύ σπειρωμάτων: 130 χιλιοστά.
• Καθαρό βάρος: περίπου 1,6 κιλά.

Τεχνικά χαρακτηριστικά της Wilo Yonos PICO 25/1-6-130

• Μάρκα: Wilo.
• Σειρά: Yonos PICO.
• Κωδικός: 4215516.
• Μοντέλο: Yonos PICO 25/1-6-130.
• EAN: 4048482758480.
• Τύπος προϊόντος: ηλεκτρονική κυκλοφορητική αντλία υγρού ρότορα.
• Εφαρμογή: θέρμανση και κλιματισμός.
• Μέγιστη παροχή: 3,6 κυβικά μέτρα ανά ώρα.
• Μέγιστο μανομετρικό ύψος: 6 μέτρα.
• Μέγιστη πίεση λειτουργίας: 10 bar.
• Θερμοκρασία ρευστού: μεταξύ -10 και 95 βαθμών Κελσίου.
• Θερμοκρασία περιβάλλοντος: μεταξύ -10 και 40 βαθμών Κελσίου.
• Τροφοδοσία: μονοφασική 230 volt, με ανοχή 10 τοις εκατό.
• Συχνότητα: 50 ή 60 hertz.
• Ονομαστική ισχύς κινητήρα: 30 watt.
• Ελάχιστη κατανάλωση: 4 watt.
• Μέγιστη κατανάλωση: 40 watt.
• Ελάχιστη ταχύτητα: 700 στροφές ανά λεπτό.
• Μέγιστη ταχύτητα: 4.200 στροφές ανά λεπτό.
• Δείκτης ενεργειακής απόδοσης: ίσος ή μικρότερος από 0,20.
• Τρόποι ρύθμισης: μεταβλητή διαφορική πίεση, σταθερή διαφορική πίεση και σταθερή ταχύτητα με τρεις καμπύλες.
• Οθόνη: ενδεικτικός LED με τμήματα.
• Προβολή: τιμή ρύθμισης, τρέχουσα παροχή, κατανάλωση ισχύος και κωδικοί βλάβης.
• Λειτουργία εξαέρωσης: χειροκίνητη.
• Αυτόματο ξεμπλοκάρισμα: ναι.
• Χειροκίνητη επανεκκίνηση: ναι.
• Κινητήρας ανθεκτικός στο μπλοκάρισμα: ναι.
• Ενσωματωμένη προστασία κινητήρα: ναι.
• Φίλτρο σωματιδίων: ναι.
• Ηλεκτρική σύνδεση: ταχυσύνδεσμος Wilo.
• Υδραυλική σύνδεση: G 1 1/2.
• Εναλλακτική σύνδεση: RP 1.
• Ονομαστική διάμετρος: DN 25.
• Μήκος εγκατάστασης: 130 χιλιοστά.
• Κέλυφος αντλίας: χυτοσίδηρος.
• Πτερωτή: πολυπροπυλένιο ενισχυμένο με ίνες γυαλιού.
• Άξονας: ανοξείδωτος χάλυβας.
• Έδρανα: άνθρακας εμποτισμένος με μέταλλο.
• Βαθμός προστασίας: IPX4D.
• Κλάση μόνωσης: F.
• Συνολικό μήκος: 138 χιλιοστά.
• Ύψος: 102 χιλιοστά.
• Πλάτος: 131 χιλιοστά.
• Καθαρό βάρος: περίπου 1,6 κιλά.
• Πιστοποιήσεις και σήμανση: CE, VDE και EAC.

Συμπαγής αντλία 130 χιλιοστών για καλοριφέρ και ενδοδαπέδια θέρμανση

Η Wilo Yonos PICO 25/1-6-130 συνδυάζει μέγιστη παροχή 3,6 κυβικών μέτρων ανά ώρα, μανομετρικό ύψος έως 6 μέτρα και μήκος εγκατάστασης μόλις 130 χιλιοστά, καθιστώντας την ιδιαίτερα κατάλληλη για εγκαταστάσεις όπου ο διαθέσιμος χώρος είναι περιορισμένος.

Ο κινητήρας ECM, η ηλεκτρονική ρύθμιση, η χαμηλή κατανάλωση, η οθόνη LED, η λειτουργία εξαέρωσης, το αυτόματο ξεμπλοκάρισμα και οι διαφορετικοί τρόποι λειτουργίας διευκολύνουν τόσο την εγκατάσταση όσο και τη ρύθμιση κυκλωμάτων καλοριφέρ, ενδοδαπέδιας θέρμανσης και άλλων εφαρμογών θέρμανσης και κλιματισμού.
