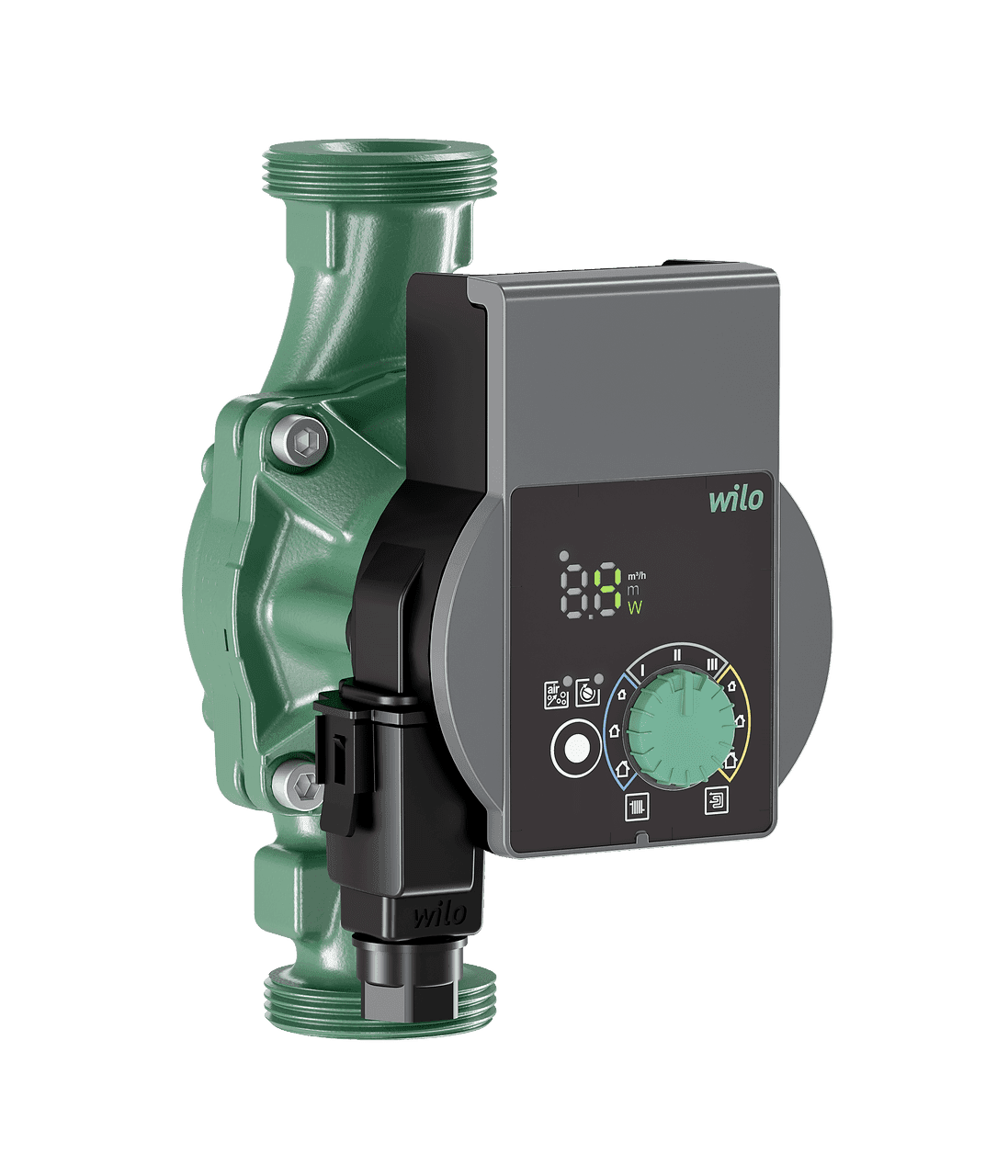

Αντλία κυκλοφορίας Wilo Yonos PICO 25/1-4

Η κυκλοφορητική αντλία Wilo Yonos PICO 25/1-4, κωδικός 4215513, είναι μια αντλία υγρού ρότορα υψηλής απόδοσης με ηλεκτρονική ρύθμιση, σχεδιασμένη για εγκαταστάσεις θέρμανσης και κλιματισμού. Προσφέρει μέγιστη παροχή 2,7 κυβικών μέτρων ανά ώρα και μέγιστο μανομετρικό ύψος 4,3 μέτρων, συνδυάζοντας αυτόματη ρύθμιση, χαμηλή ηλεκτρική κατανάλωση και συμπαγή σχεδίαση.

Εξοπλισμένη με σύγχρονο κινητήρα τεχνολογίας ECM και ενσωματωμένα ηλεκτρονικά, επιτρέπει επιλογή μεταβλητής διαφορικής πίεσης, σταθερής διαφορικής πίεσης ή τριών καμπυλών σταθερής ταχύτητας. Η οθόνη LED εμφανίζει την τιμή ρύθμισης, την πραγματική παροχή, την ηλεκτρική κατανάλωση και τους κωδικούς βλάβης, διευκολύνοντας τόσο την αρχική ρύθμιση όσο και την παρακολούθηση της λειτουργίας της εγκατάστασης.

Ηλεκτρονική κυκλοφορητική αντλία Wilo Yonos PICO 25/1-4

Η Wilo Yonos PICO έχει σχεδιαστεί ως κυκλοφορητική αντλία υγρού ρότορα χωρίς ανάγκη συντήρησης. Το συγκρότημα ενσωματώνει κινητήρα ανθεκτικό στο μπλοκάρισμα και συνεχή ηλεκτρονική ρύθμιση για να προσαρμόζει τη λειτουργία της αντλίας στις υδραυλικές ανάγκες του κυκλώματος.

Η τεχνολογία αυτή επιτρέπει τη χρήση της σε διαφορετικές διαμορφώσεις θέρμανσης και κλιματισμού, συμπεριλαμβανομένων εγκαταστάσεων με θερμαντικά σώματα και συστημάτων ενδοδαπέδιας θέρμανσης.

Μέγιστη παροχή 2,7 κυβικών μέτρων ανά ώρα

Ο κωδικός 4215513 παρέχει τις ακόλουθες μέγιστες υδραυλικές επιδόσεις:

• Μέγιστη παροχή: 2,7 κυβικά μέτρα ανά ώρα.
• Μέγιστο μανομετρικό ύψος: 4,3 μέτρα.
• Μέγιστη πίεση λειτουργίας: 10 bar.

Το πραγματικό σημείο λειτουργίας θα εξαρτηθεί από τις απώλειες φορτίου και την απαιτούμενη παροχή της εγκατάστασης.

Τρεις τρόποι ρύθμισης

Η αντλία επιτρέπει την επιλογή διαφορετικών τρόπων λειτουργίας ώστε να προσαρμόζεται στον τύπο του υδραυλικού κυκλώματος:

• Δp-v: ρύθμιση μέσω μεταβλητής διαφορικής πίεσης.
• Δp-c: ρύθμιση μέσω σταθερής διαφορικής πίεσης.
• Σταθερή ταχύτητα: τρεις επιλέξιμες ταχύτητες ή καμπύλες λειτουργίας.

Η μεταβλητή διαφορική πίεση είναι ιδιαίτερα κατάλληλη για ορισμένες εγκαταστάσεις θερμαντικών σωμάτων με μεταβολή παροχής, ενώ η σταθερή διαφορική πίεση μπορεί να χρησιμοποιηθεί σε εφαρμογές όπου απαιτείται σταθερή πίεση, όπως σε ορισμένα κυκλώματα ενδοδαπέδιας θέρμανσης.

Οθόνη LED με πληροφορίες λειτουργίας

Η Yonos PICO 25/1-4 διαθέτει ενδεικτικό LED τμημάτων που διευκολύνει τη ρύθμιση και την επιτήρηση της αντλίας.

Η οθόνη επιτρέπει την προβολή:

• Επιλεγμένης τιμής ρύθμισης.
• Πραγματικής παροχής.
• Τρέχουσας ηλεκτρικής κατανάλωσης.
• Κωδικών βλάβης.
• Ενεργοποίησης της χειροκίνητης επανεκκίνησης ή της λειτουργίας εξαέρωσης.

Η ρύθμιση πραγματοποιείται μέσω του χαρακτηριστικού πράσινου κουμπιού της Wilo, απλοποιώντας την εκκίνηση και την επιλογή του τρόπου ρύθμισης.

Ηλεκτρική κατανάλωση μόλις 4 έως 20 watt

Χάρη στον κινητήρα τεχνολογίας ECM και την ενσωματωμένη ηλεκτρονική ρύθμιση, η αντλία προσαρμόζει την κατανάλωσή της στο απαιτούμενο σημείο λειτουργίας.

• Ελάχιστη κατανάλωση P1: 4 watt.
• Μέγιστη κατανάλωση P1: 20 watt.
• Ονομαστική ισχύς P2: 15 watt.
• Δείκτης ενεργειακής απόδοσης IEE: ίσος ή μικρότερος από 0,18.

Ο χαμηλός δείκτης ενεργειακής απόδοσης κατατάσσει αυτή την αντλία στην κατηγορία των κυκλοφορητών υψηλής απόδοσης.

Σύγχρονος κινητήρας με τεχνολογία ECM

Η Wilo Yonos PICO χρησιμοποιεί σύγχρονο κινητήρα ανθεκτικό στο μπλοκάρισμα με τεχνολογία ECM και ενσωματωμένη ηλεκτρονική ρύθμιση ισχύος.

• Τροφοδοσία: μονοφασική 230 volt, με ανοχή ±10 %.
• Συχνότητα: 50/60 hertz.
• Ελάχιστη ταχύτητα: 700 στροφές ανά λεπτό.
• Μέγιστη ταχύτητα: 3.400 στροφές ανά λεπτό.
• Κλάση μόνωσης: F.
• Βαθμός προστασίας: IPX4D.

Η αντλία διαθέτει προστασία κινητήρα και σχεδίαση ανθεκτική στο μπλοκάρισμα για βελτιωμένη αξιοπιστία κατά τη λειτουργία.

Αυτόματη λειτουργία ξεμπλοκαρίσματος

Η Yonos PICO διαθέτει αυτόματη λειτουργία ξεμπλοκαρίσματος. Η λειτουργία αυτή βοηθά στην αποκατάσταση της λειτουργίας όταν ο ρότορας μπλοκάρει μετά από παρατεταμένη περίοδο ακινησίας ή λόγω συγκεκριμένων συνθηκών του κυκλώματος.

Χειροκίνητη λειτουργία εξαέρωσης

Η αντλία ενσωματώνει χειροκίνητη λειτουργία εξαέρωσης που διευκολύνει την απομάκρυνση του αέρα που έχει συσσωρευτεί στο διαμέρισμα του κινητήρα κατά την εκκίνηση ή μετά από επεμβάσεις στην εγκατάσταση.

Διαθέτει επίσης λειτουργία χειροκίνητης επανεκκίνησης προσβάσιμη από τα χειριστήρια της ίδιας της αντλίας.

Ενσωματωμένο φίλτρο σωματιδίων

Η Wilo καθορίζει για αυτόν τον κωδικό ένα φίλτρο σωματιδίων ως μέρος του εξοπλισμού της αντλίας.

Το στοιχείο αυτό αποτελεί μέρος της σχεδίασης που αποσκοπεί στην προστασία της εσωτερικής λειτουργίας του κυκλοφορητή από ορισμένα σωματίδια που υπάρχουν στο ρευστό.

Θερμοκρασία ρευστού από -10 έως 95 βαθμούς Κελσίου

Η αντλία υποστηρίζει ευρύ εύρος θερμοκρασιών ρευστού:

• Ελάχιστη θερμοκρασία ρευστού: -10 βαθμοί Κελσίου.
• Μέγιστη θερμοκρασία ρευστού: 95 βαθμοί Κελσίου.
• Ελάχιστη θερμοκρασία περιβάλλοντος: -10 βαθμοί Κελσίου.
• Μέγιστη θερμοκρασία περιβάλλοντος: 40 βαθμοί Κελσίου.

Αυτά τα χαρακτηριστικά επιτρέπουν τη χρήση του κυκλοφορητή τόσο σε συστήματα θέρμανσης όσο και σε ορισμένες εγκαταστάσεις κλιματισμού, εφόσον οι ιδιότητες του ρευστού είναι συμβατές με τα υλικά της αντλίας.

Μέγιστη πίεση λειτουργίας 10 bar

Η Yonos PICO 25/1-4 έχει σχεδιαστεί για λειτουργία με μέγιστη πίεση υπηρεσίας 10 bar.

Η Wilo καθορίζει επίσης τα ακόλουθα ελάχιστα ύψη εισόδου για την αποφυγή δυσμενών υδραυλικών συνθηκών:

• Στους 50 βαθμούς Κελσίου: 0,5 μέτρα.
• Στους 95 βαθμούς Κελσίου: 3 μέτρα.

Σύνδεση DN 25 και μήκος εγκατάστασης 180 χιλιοστά

Η αντλία χρησιμοποιεί τυπικές σπειρωτές συνδέσεις για εύκολη ενσωμάτωση σε υδραυλικά κυκλώματα:

• Ονομαστική διάμετρος: DN 25.
• Σύνδεση αντλίας: G 1½.
• Εναλλακτική ονομασία σύνδεσης: Rp 1.
• Απόσταση μεταξύ συνδέσεων: 180 χιλιοστά.

Αυτές οι διαστάσεις καθιστούν τον κωδικό 4215513 κατάλληλο για αντικαταστάσεις και νέες εγκαταστάσεις που απαιτούν κυκλοφορητή DN 25 με απόσταση εγκατάστασης 180 χιλιοστά.

Ηλεκτρικός σύνδεσμος Wilo

Η ηλεκτρική σύνδεση πραγματοποιείται μέσω του ταχυσυνδέσμου Wilo, σχεδιασμένου να διευκολύνει τη συνδεσμολογία κατά τη συναρμολόγηση και να μειώνει τον χρόνο που απαιτείται για την ηλεκτρική εγκατάσταση της αντλίας.

Υλικά κατασκευής

Η αντλία συνδυάζει ανθεκτικά υλικά προσαρμοσμένα στη συνεχή λειτουργία σε κυκλώματα θέρμανσης και κλιματισμού:

• Κέλυφος αντλίας: χυτοσίδηρος.
• Πτερωτή: πολυπροπυλένιο ενισχυμένο με 40 % υαλοΐνες, PP-GF40.
• Άξονας: ανοξείδωτος χάλυβας.
• Έδρανα: άνθρακας εμποτισμένος με μέταλλο.

Συμπαγείς διαστάσεις

Η Wilo Yonos PICO 25/1-4 διαθέτει συμπαγή σχεδίαση που διευκολύνει την ενσωμάτωσή της σε εγκαταστάσεις με περιορισμένο χώρο.

• Μήκος: 180 χιλιοστά.
• Ύψος: 102 χιλιοστά.
• Πλάτος: 131 χιλιοστά.
• Καθαρό βάρος περίπου: 1,8 κιλά.

Εφαρμογές σε θέρμανση και κλιματισμό

Η αντλία έχει σχεδιαστεί για κυκλοφορία νερού σε συστήματα θέρμανσης και κλιματισμού. Οι διαφορετικοί τρόποι ρύθμισής της επιτρέπουν την προσαρμογή της σε διάφορες υδραυλικές διαμορφώσεις.

Μεταξύ των συνήθων εφαρμογών της περιλαμβάνονται:

• Συστήματα θέρμανσης με θερμαντικά σώματα.
• Εγκαταστάσεις ενδοδαπέδιας θέρμανσης.
• Κλειστά κυκλώματα θέρμανσης.
• Συστήματα κλιματισμού συμβατά με τις συνθήκες λειτουργίας της αντλίας.
• Αντικατάσταση παλαιών κυκλοφορητών με ηλεκτρονικά μοντέλα υψηλής απόδοσης.

Τεχνικά χαρακτηριστικά της Wilo Yonos PICO 25/1-4 4215513

• Μάρκα: Wilo.
• Σειρά: Yonos PICO.
• Κωδικός: 4215513.
• Μοντέλο: Yonos PICO 25/1-4.
• Τύπος: κυκλοφορητική αντλία υγρού ρότορα.
• Ρύθμιση: ηλεκτρονική.
• Τεχνολογία κινητήρα: ECM.
• Μέγιστη παροχή: 2,7 κυβικά μέτρα ανά ώρα.
• Μέγιστο ύψος: 4,3 μέτρα.
• Μέγιστη πίεση λειτουργίας: 10 bar.
• Τρόπος ρύθμισης Δp-v: ναι.
• Τρόπος ρύθμισης Δp-c: ναι.
• Σταθερή ταχύτητα: 3 επίπεδα.
• Ένδειξη παροχής: ναι.
• Ένδειξη κατανάλωσης: ναι.
• Ένδειξη κωδικών σφάλματος: ναι.
• Λειτουργία εξαέρωσης: ναι, χειροκίνητη.
• Αυτόματο ξεμπλοκάρισμα: ναι.
• Χειροκίνητη επανεκκίνηση: ναι.
• Φίλτρο σωματιδίων: ναι.
• Προστασία κινητήρα: ενσωματωμένη.
• Δείκτης ενεργειακής απόδοσης: ίσος ή μικρότερος από 0,18.
• Ελάχιστη κατανάλωση: 4 watt.
• Μέγιστη κατανάλωση: 20 watt.
• Ονομαστική ισχύς P2: 15 watt.
• Ταχύτητα: από 700 έως 3.400 στροφές ανά λεπτό.
• Τροφοδοσία: 230 volt μονοφασικά ±10 %.
• Συχνότητα: 50/60 hertz.
• Βαθμός προστασίας: IPX4D.
• Κλάση μόνωσης: F.
• Θερμοκρασία ρευστού: από -10 έως 95 βαθμούς Κελσίου.
• Θερμοκρασία περιβάλλοντος: από -10 έως 40 βαθμούς Κελσίου.
• Ονομαστική διάμετρος: DN 25.
• Σύνδεση: G 1½.
• Μήκος εγκατάστασης: 180 χιλιοστά.
• Κέλυφος: χυτοσίδηρος.
• Πτερωτή: PP-GF40.
• Άξονας: ανοξείδωτος χάλυβας.
• Έδρανα: άνθρακας εμποτισμένος με μέταλλο.
• Διαστάσεις: 180 × 102 × 131 χιλιοστά.
• Καθαρό βάρος περίπου: 1,8 κιλά.
• Πιστοποιήσεις: CE, VDE και EAC.
• EAN: 4048482758459.

Κυκλοφορητής υψηλής απόδοσης για θέρμανση και κλιματισμό

Η Wilo Yonos PICO 25/1-4 4215513 συνδυάζει μέγιστη παροχή 2,7 κυβικών μέτρων ανά ώρα και μέγιστο μανομετρικό ύψος 4,3 μέτρων με ηλεκτρονική ρύθμιση, κινητήρα ECM και κατανάλωση μόλις 4 έως 20 watt.

Οι τρεις τρόποι ρύθμισης, η οθόνη LED με ένδειξη παροχής και κατανάλωσης, η χειροκίνητη εξαέρωση, το αυτόματο ξεμπλοκάρισμα, ο ταχυσύνδεσμος Wilo και ο δείκτης ενεργειακής απόδοσης ίσος ή μικρότερος από 0,18 καθιστούν αυτόν τον κυκλοφορητή μια ιδιαίτερα πρακτική λύση για νέες εγκαταστάσεις και για αντικατάσταση συμβατικών αντλιών σε κυκλώματα θέρμανσης και κλιματισμού.
