Ανακτητής θερμότητας υψηλής απόδοσης S&P CAD-COMPACT 4500

Ο ανακτητής θερμότητας S&P CAD-COMPACT 4500 ECOWATT, κωδικός 5153140600, είναι μια μονάδα αερισμού διπλής ροής και υψηλής απόδοσης, σχεδιασμένη για ανανέωση του εσωτερικού αέρα με ανάκτηση μεγάλου μέρους της θερμικής ενέργειας του εξερχόμενου αέρα. Προσφέρει ονομαστική παροχή 4.165 κυβικών μέτρων ανά ώρα στα 150 πασκάλ και ενδείκνυται ιδιαίτερα για εγκαταστάσεις αερισμού σε εμπορικούς χώρους, γραφεία, χώρους εστίασης, δημόσια κτίρια, εκπαιδευτικά κέντρα και άλλους χώρους τριτογενούς χρήσης.

Ο κωδικός αντιστοιχεί στην έκδοση CAD-COMPACT 4500 ECOWATT N8, εξοπλισμένη με εναλλάκτη θερμότητας πλακών αλουμινίου αντιρροής, ανεμιστήρες plug-fan με κινητήρες EC, ανεξάρτητη φίλτρανση στην προσαγωγή και την απαγωγή, εσωτερικό μηχανοκίνητο bypass και προ-καλωδιωμένα εξαρτήματα έως τον ηλεκτρικό πίνακα. Η έκδοση ECOWATT παρέχεται χωρίς ενσωματωμένο σύστημα ελέγχου, επιτρέποντας την εξωτερική επιλογή της κατάλληλης στρατηγικής ρύθμισης για κάθε έργο.

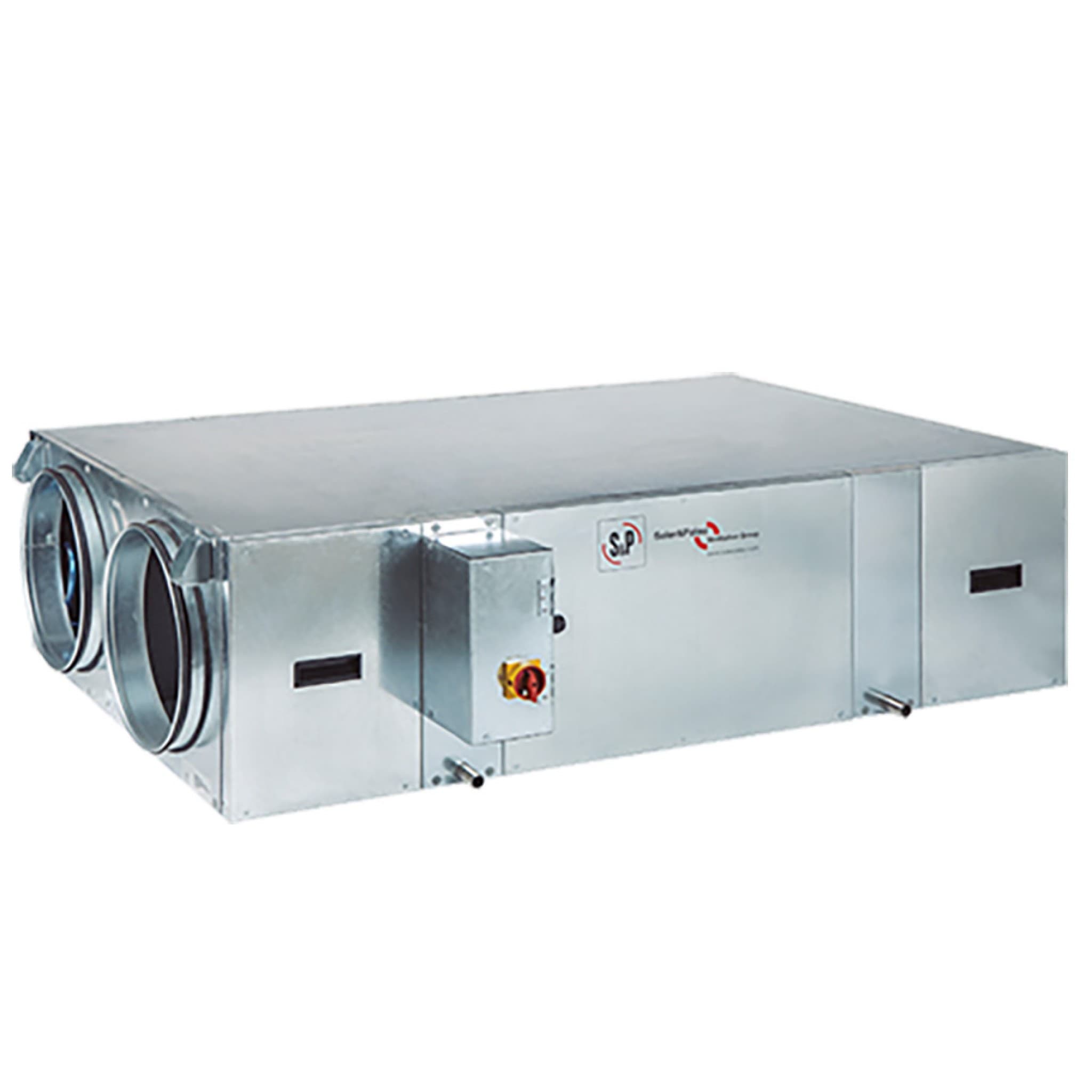

Ανακτητής θερμότητας S&P CAD-COMPACT 4500 ECOWATT

Το CAD-COMPACT 4500 ανήκει στη σειρά συμπαγών ανακτητών υψηλής απόδοσης της Soler & Palau. Η λειτουργία του βασίζεται σε δύο ανεξάρτητα κυκλώματα αέρα: το ένα απομακρύνει τον ακάθαρτο αέρα από το εσωτερικό και το άλλο εισάγει νέο αέρα από το εξωτερικό.

Και οι δύο ροές διέρχονται από έναν εναλλάκτη θερμότητας χωρίς άμεση ανάμειξη, επιτρέποντας τη μεταφορά θερμικής ενέργειας από τον αέρα απαγωγής στον αέρα ανανέωσης και μειώνοντας έτσι τις ενεργειακές ανάγκες που σχετίζονται με τον κλιματισμό του κτιρίου.

Ονομαστική παροχή 4.165 κυβικών μέτρων ανά ώρα

Η S&P δηλώνει για το CAD-COMPACT 4500 ονομαστική παροχή 4.165 κυβικών μέτρων ανά ώρα με 150 πασκάλ διαθέσιμης πίεσης.

• Ονομαστική παροχή: 4.165 κυβικά μέτρα ανά ώρα.
• Αναφορά διαθέσιμης πίεσης: 150 πασκάλ.
• Μέγεθος μονάδας: 4500.

Αυτές οι επιδόσεις κατατάσσουν τη μονάδα στις λύσεις αερισμού υψηλής παροχής της σειράς CAD-COMPACT, που προορίζονται κυρίως για κτίρια και χώρους εμπορικής ή τριτογενούς χρήσης.

Εναλλάκτης πλακών αντιρροής

Ο ανακτητής χρησιμοποιεί εναλλάκτη πλακών αλουμινίου τύπου counterflow ή αντιρροής. Αυτή η διάταξη παρατείνει τη διαδρομή ανταλλαγής μεταξύ των δύο ρευμάτων αέρα και επιτρέπει την επίτευξη υψηλών επιπέδων θερμικής ανάκτησης.

Η σειρά CAD-COMPACT διαθέτει εναλλάκτες πιστοποιημένους από την Eurovent και η S&P δηλώνει αποδόσεις έως 88 % στη συγκεκριμένη οικογένεια.

Απόδοση 84,6 % στην ονομαστική παροχή

Για το μοντέλο CAD-COMPACT 4500, ο τεχνικός κατάλογος της S&P προσδιορίζει υγρή απόδοση του ανακτητή 84,6 % στην ονομαστική παροχή.

Η τιμή αυτή αναφέρεται στις συνθήκες δοκιμής που ορίζει ο κατασκευαστής:

• Εξωτερική θερμοκρασία: -5 βαθμοί Κελσίου.
• Εξωτερική σχετική υγρασία: 80 %.
• Εσωτερική θερμοκρασία: 20 βαθμοί Κελσίου.
• Εσωτερική σχετική υγρασία: 50 %.

Η πραγματική απόδοση μπορεί να διαφέρει ανάλογα με την παροχή λειτουργίας, τις θερμοκρασίες, την υγρασία και τις συγκεκριμένες συνθήκες της εγκατάστασης.

Δεδομένα απόδοσης ErP

Το ειδικό δελτίο ErP της αναφοράς 5153140600, εκπονημένο σύμφωνα με τον ευρωπαϊκό κανονισμό 1253/2014, δηλώνει θερμική απόδοση 76,6 %. Η τιμή αυτή αντιστοιχεί στη ρυθμιστική μεθοδολογία ErP και δεν πρέπει να συγχέεται με την υγρή απόδοση 84,6 % που δημοσιεύει η S&P στις ονομαστικές συνθήκες του τεχνικού καταλόγου της.

Ανεμιστήρες plug-fan με κινητήρες EC

Το CAD-COMPACT ενσωματώνει ανεμιστήρες plug-fan με πτερωτές καμπύλες προς τα πίσω και κινητήρες EC. Η τεχνολογία αυτή επιτρέπει την ηλεκτρονική ρύθμιση της ταχύτητας των ανεμιστήρων και την προσαρμογή της παροχής στις ανάγκες της εγκατάστασης όταν συνδυάζεται με συμβατό σύστημα ελέγχου.

Οι κινητήρες διαθέτουν ενσωματωμένη ηλεκτρονική προστασία. Η S&P ορίζει για τους κινητήρες της σειράς προστασία IP44 και κλάση μόνωσης B.

Μέγιστη απορροφούμενη ισχύς 2,60 κιλοβάτ

Η μέγιστη ηλεκτρική απορροφούμενη ισχύς που δημοσιεύεται για το μοντέλο 4500 είναι 2,60 κιλοβάτ, που αντιστοιχεί στο άθροισμα των δύο ανεμιστήρων του ανακτητή.

• Μέγιστη απορροφούμενη ισχύς: 2,60 κιλοβάτ.
• Τροφοδοσία μονάδας: τριφασική.
• Τάση: 400 βολτ.
• Συχνότητα: 50-60 hertz.

Τριφασική τροφοδοσία 400 βολτ

Σε αντίθεση με τα μικρότερα μεγέθη της σειράς, το CAD-COMPACT 4500 απαιτεί τριφασική τροφοδοσία 400 βολτ.

Η ηλεκτρική τροφοδοσία, οι προστασίες, οι διατομές καλωδίων και οι διατάξεις χειρισμού πρέπει να διαστασιολογούνται σύμφωνα με την τεχνική τεκμηρίωση του κατασκευαστή και την ισχύουσα ηλεκτρολογική νομοθεσία.

Έκδοση ECOWATT χωρίς ενσωματωμένο έλεγχο

Ο κωδικός 5153140600 αντιστοιχεί στη μεταβλητή ECOWATT. Αυτή η έκδοση δεν περιλαμβάνει εργοστασιακά ενσωματωμένο ελεγκτή Plug & Play.

Τα βασικά εξαρτήματα παραδίδονται προ-καλωδιωμένα έως τον ηλεκτρικό πίνακα:

• Ανεμιστήρας προσαγωγής.
• Ανεμιστήρας απαγωγής.
• Σεβοκινητήρας του bypass.
• Πιεσοστάτες για ανίχνευση βρώμικων φίλτρων.
• Αισθητήρες θερμοκρασίας.

Αυτό επιτρέπει την εξωτερική ενσωμάτωση της καταλληλότερης στρατηγικής ρύθμισης για την εγκατάσταση μέσω των συμβατών αξεσουάρ και συστημάτων ελέγχου που ορίζει η S&P.

Ηλεκτρικός πίνακας και διακόπτης ασφαλείας

Ο ανακτητής διαθέτει ηλεκτρικό πίνακα για τη σύνδεση των εξαρτημάτων και εξωτερικό διακόπτη ασφαλείας, διευκολύνοντας τις εργασίες εγκατάστασης και ηλεκτρικής συντήρησης.

Εσωτερικό μηχανοκίνητο bypass

Όλες οι εκδόσεις CAD-COMPACT ενσωματώνουν εσωτερικό bypass με σεβοκινητήρα. Το στοιχείο αυτό επιτρέπει την παράκαμψη του αέρα ως προς τον εναλλάκτη όταν οι συνθήκες θερμοκρασίας το απαιτούν και το σύστημα ρύθμισης δώσει εντολή ανοίγματος.

Με κατάλληλο έλεγχο μπορεί να χρησιμοποιηθεί για στρατηγικές αερισμού σε λειτουργία free-cooling, αξιοποιώντας τον εξωτερικό αέρα όταν οι συνθήκες του επιτρέπουν τη μείωση της ανάγκης κλιματισμού.

Φίλτρο F7 στην προσαγωγή αέρα

Ο εξωτερικός αέρας που εισάγεται στο κτίριο διέρχεται στάνταρ από φίλτρο:

• Παραδοσιακή κλάση: F7.
• ISO ταξινόμηση: ePM1 70 %.

Η S&P χρησιμοποιεί φίλτρο χαμηλής πτώσης πίεσης για την προσαγωγή αέρα, βοηθώντας στη συγκράτηση σημαντικού μέρους των σωματιδίων που υπάρχουν στον εξωτερικό αέρα πριν την εισαγωγή του στους εσωτερικούς χώρους.

Φίλτρο M5 στην απαγωγή

Το κύκλωμα που απομακρύνει τον εσωτερικό αέρα ενσωματώνει στάνταρ:

• Παραδοσιακή κλάση: M5.
• ISO ταξινόμηση: ePM10 50 %.

Αυτή η φίλτρανση προστατεύει το εσωτερικό της μονάδας και τον εναλλάκτη από σωματίδια που μεταφέρονται με τον απαγόμενο αέρα.

Δυνατότητα εγκατάστασης δεύτερου φίλτρου

Ο σχεδιασμός του CAD-COMPACT επιτρέπει την τοποθέτηση δεύτερου πρόσθετου φίλτρου στο εσωτερικό της μονάδας. Το στοιχείο αυτό διατίθεται ως αξεσουάρ και επιτρέπει την προσαρμογή του επιπέδου φίλτρανσης στις ειδικές ανάγκες του έργου.

Ανίχνευση ρύπανσης φίλτρων

Ο ανακτητής ενσωματώνει διαφορικούς πιεσοστάτες για την ανίχνευση της αύξησης της πτώσης πίεσης που προκαλείται από τη ρύπανση των φίλτρων.

Η λειτουργία αυτή διευκολύνει τον προγραμματισμό των περιοδικών εργασιών συντήρησης και αντικατάστασης των στοιχείων φίλτρανσης.

Περίβλημα από γαλβανισμένο χάλυβα διπλού τοιχώματος

Η μονάδα κατασκευάζεται με περίβλημα από γαλβανισμένο χάλυβα διπλού τοιχώματος, σχεδιασμένο να προσφέρει μηχανική αντοχή και μόνωση απέναντι στις θερμικές και ακουστικές συνθήκες στο εσωτερικό του ανακτητή.

Θερμοακουστική μόνωση 30 χιλιοστών

Στο μέγεθος CAD-COMPACT 4500, η S&P προσδιορίζει εσωτερική θερμοακουστική μόνωση από ορυκτοβάμβακα πάχους 30 χιλιοστών.

Το μονωτικό υλικό διαθέτει μη εύφλεκτη ταξινόμηση A1/M0 σύμφωνα με την τεκμηρίωση του κατασκευαστή.

Ορθογώνιες συνδέσεις 700 × 440 χιλιοστών

Το μοντέλο 4500 χρησιμοποιεί ορθογώνιες συνδέσεις αέρα, κατάλληλες για τις υψηλές παροχές που διαχειρίζεται η μονάδα.

• Διαστάσεις συνδέσεων: 700 × 440 χιλιοστά.
• Τύπος σύνδεσης: ορθογώνιος.
• Κυκλώματα: εξωτερικός αέρας, προσαγωγή, απαγωγή και απόρριψη.

Οριζόντια εγκατάσταση

Το CAD-COMPACT έχει σχεδιαστεί για οριζόντια εγκατάσταση. Η πρόσβαση στα φίλτρα, τους ανεμιστήρες και τον εναλλάκτη γίνεται πλευρικά, στοιχείο που πρέπει να λαμβάνεται υπόψη κατά τον καθορισμό των χώρων συντήρησης γύρω από τη μονάδα.

Η συμπαγής διάταξη επιτρέπει την εγκατάσταση του ανακτητή σε τεχνικούς χώρους και ψευδοροφές που διαθέτουν τον απαραίτητο δομικό χώρο για μονάδα αυτού του μεγέθους και βάρους.

Διαστάσεις του CAD-COMPACT 4500

Οι κύριες διαστάσεις του περιβλήματος που αναφέρονται στο επίσημο σχέδιο είναι:

• Κύριο μήκος: 2.207 χιλιοστά.
• Κύριο πλάτος: 1.993 χιλιοστά.
• Ύψος: 598 χιλιοστά.
• Συνδέσεις αέρα: 700 × 440 χιλιοστά.
• Βάρος: 336 κιλά.

Το τεχνικό σχέδιο πρέπει να χρησιμοποιείται για τον καθορισμό των τελικών διαστάσεων εγκατάστασης, καθώς περιλαμβάνει επίσης τον ηλεκτρικό πίνακα, τις συνδέσεις, τα σημεία πρόσβασης για συντήρηση και τις απαραίτητες ζώνες για την αφαίρεση φίλτρων και την πρόσβαση στους ανεμιστήρες.

Πλευρική έξοδος συμπυκνωμάτων

Η μονάδα διαθέτει έξοδο συμπυκνωμάτων 1/2 ίντσας. Η αποχέτευση πρέπει να συνδεθεί και να εκτελεστεί σύμφωνα με τις οδηγίες εγκατάστασης, ώστε να εξασφαλίζεται η σωστή αποστράγγιση του νερού που παράγεται κατά τη διαδικασία ανάκτησης.

Ακουστικά χαρακτηριστικά

Για το CAD-COMPACT 4500, η S&P δημοσιεύει τα ακόλουθα επίπεδα ηχητικής πίεσης, μετρημένα σε ελεύθερο πεδίο στα 3 μέτρα:

• Ηχητική πίεση στην αναρρόφηση: 51 dB(A).
• Ηχητική πίεση στην εκφόρτιση: 64 dB(A).
• Ακτινοβολούμενη ηχητική πίεση: 50 dB(A).

Τα αντίστοιχα επίπεδα ηχητικής ισχύος είναι:

• Ηχητική ισχύς στην αναρρόφηση: 71 dB(A).
• Ηχητική ισχύς στην εκφόρτιση: 84 dB(A).
• Ακτινοβολούμενη ηχητική ισχύς: 70 dB(A).

Τα τελικά ακουστικά επίπεδα στο έργο μπορεί να διαφέρουν σημαντικά ανάλογα με τους αεραγωγούς, τους σιγαστήρες, τα περιβλήματα, τις στηρίξεις, τις ψευδοροφές και τις συγκεκριμένες συνθήκες εγκατάστασης.

Ελάχιστη θερμοκρασία εξωτερικού αέρα

Η S&P ορίζει για τη σειρά CAD-COMPACT ελάχιστη θερμοκρασία εξωτερικού αέρα -10 βαθμούς Κελσίου.

Όταν απαιτείται λειτουργία με χαμηλότερες εξωτερικές θερμοκρασίες, ο κατασκευαστής προτείνει τη χρήση προθερμαντικής αντίστασης τοποθετημένης στην αναρρόφηση του εξωτερικού αέρα.

Μεταθερμαντικές αντιστάσεις ως εξωτερικά αξεσουάρ

Η σειρά CAD-COMPACT δεν ενσωματώνει πρόσθετες μεταθερμαντικές αντιστάσεις μέσα στη μονάδα. Όταν το έργο απαιτεί επιπλέον θερμική επεξεργασία του αέρα προσαγωγής, η S&P προβλέπει διαφορετικές εξωτερικές λύσεις διαθέσιμες ως αξεσουάρ.

Συντήρηση με πρόσβαση από τα πλάγια

Ο σχεδιασμός του ανακτητή διευκολύνει τη συντήρηση μέσω ανεξάρτητων πλευρικών προσβάσεων. Τα φίλτρα μπορούν να αφαιρεθούν από τα πλευρικά πάνελ και ο εναλλάκτης διαθέτει επίσης πρόσβαση για επιθεώρηση και καθαρισμό.

Είναι σημαντικό να διατηρούνται ελεύθερες οι ζώνες που υποδεικνύει η S&P στο διαστασιολογικό σχέδιο, ώστε να είναι δυνατή η επέμβαση στα φίλτρα, τους ανεμιστήρες και τον εναλλάκτη χωρίς αποσυναρμολόγηση της εγκατάστασης αεραγωγών.

Εφαρμογές του S&P CAD-COMPACT 4500

Η Soler & Palau συνιστά τη σειρά CAD-COMPACT για ανανέωση αέρα σε εγκαταστάσεις όπως:

• Εμπορικά καταστήματα.
• Γραφεία.
• Επιχειρήσεις εστίασης και φιλοξενίας.
• Δημόσια κτίρια.
• Σχολεία και εκπαιδευτικά κέντρα.
• Άλλα τριτογενή κτίρια με ανάγκες αερισμού διπλής ροής.

Τεχνικά χαρακτηριστικά του S&P 5153140600

• Μάρκα: Soler & Palau.
• Σειρά: CAD-COMPACT.
• Μοντέλο: CAD-COMPACT 4500 ECOWATT N8.
• Κωδικός: 5153140600.
• Τύπος: ανακτητής θερμότητας διπλής ροής υψηλής απόδοσης.
• Έκδοση: ECOWATT.
• Ενσωματωμένος έλεγχος: όχι.
• Ονομαστική παροχή στα 150 πασκάλ: 4.165 κυβικά μέτρα ανά ώρα.
• Υγρή απόδοση στην ονομαστική παροχή: 84,6 %.
• Τύπος ανακτητή: πλάκες αλουμινίου αντιρροής.
• Πιστοποίηση εναλλάκτη: Eurovent.
• Ανεμιστήρες: plug-fan με πτερύγια προς τα πίσω.
• Τεχνολογία κινητήρα: EC.
• Φίλτρο προσαγωγής: F7 / ePM1 70 %.
• Φίλτρο απαγωγής: M5 / ePM10 50 %.
• Δεύτερο προαιρετικό φίλτρο: ναι.
• Εσωτερικό bypass: ναι, μηχανοκίνητο.
• Τροφοδοσία: τριφασική 400 βολτ.
• Συχνότητα: 50-60 hertz.
• Μέγιστη απορροφούμενη ισχύς: 2,60 κιλοβάτ.
• Συνδέσεις αέρα: ορθογώνιες 700 × 440 χιλιοστά.
• Κύριο μήκος: 2.207 χιλιοστά.
• Κύριο πλάτος: 1.993 χιλιοστά.
• Ύψος: 598 χιλιοστά.
• Βάρος: 336 κιλά.
• Εγκατάσταση: οριζόντια.
• Υλικό περιβλήματος: γαλβανισμένος χάλυβας διπλού τοιχώματος.
• Μόνωση: θερμοακουστικός ορυκτοβάμβακας 30 χιλιοστών.
• Ταξινόμηση μόνωσης: A1/M0.
• Έξοδος συμπυκνωμάτων: 1/2 ίντσας.
• Ελάχιστη θερμοκρασία εξωτερικού αέρα: -10 βαθμοί Κελσίου.
• Ακτινοβολούμενη ηχητική πίεση: 50 dB(A) στα 3 μέτρα σε ελεύθερο πεδίο.
• Ηχητική πίεση στην αναρρόφηση: 51 dB(A).
• Ηχητική πίεση στην εκφόρτιση: 64 dB(A).

Ανάκτηση θερμότητας για εγκαταστάσεις μεγάλης παροχής

Ο S&P CAD-COMPACT 4500 ECOWATT συνδυάζει ονομαστική παροχή 4.165 κυβικών μέτρων ανά ώρα με εναλλάκτη αντιρροής υψηλής απόδοσης, κινητήρες EC, φίλτρα F7/M5, εσωτερικό bypass και στιβαρή κατασκευή διπλού τοιχώματος.

Η τριφασική τροφοδοσία 400 βολτ, οι ορθογώνιες συνδέσεις 700 × 440 χιλιοστών και η προ-καλωδιωμένη διαμόρφωση ECOWATT χωρίς ενσωματωμένο έλεγχο επιτρέπουν την ενσωμάτωσή του σε επαγγελματικά έργα αερισμού όπου απαιτείται υψηλή ικανότητα ανανέωσης αέρα και ευελιξία για εξωτερικό καθορισμό του συστήματος ρύθμισης.
