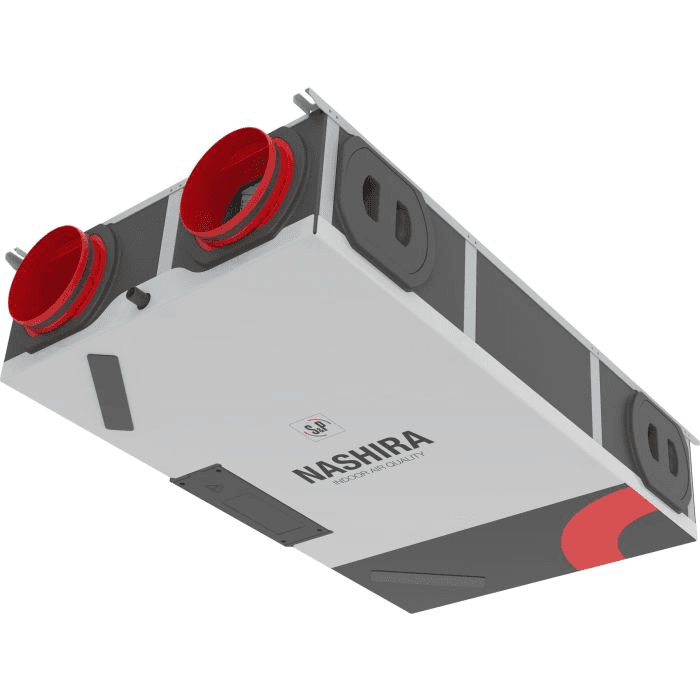

Ανακτητής θερμότητας S&P NASHIRA S 200 R8

Ο ανακτητής θερμότητας S&P NASHIRA S 200 R8, κωδικός 5153207400, είναι μια μονάδα μηχανικού αερισμού ελεγχόμενης διπλής ροής, σχεδιασμένη να ανανεώνει συνεχώς τον αέρα των κατοικιών ανακτώντας μεγάλο μέρος της θερμικής ενέργειας του εξερχόμενου αέρα. Ενσωματώνει υψηλής απόδοσης αισθητό εναλλάκτη αντιρροής, ανεμιστήρες με κινητήρες EC χαμηλής κατανάλωσης και σταθερής παροχής και φτάνει σε μέγιστη παροχή 200 m³/h στα 350 Pa, με αισθητή απόδοση 88 %.

Η χαμηλού προφίλ μορφή του έχει σχεδιαστεί ειδικά για εγκατάσταση σε ψευδοροφή και προσφέρει υψηλή ευελιξία τοποθέτησης χάρη στον αναστρέψιμο και συμμετρικό σχεδιασμό L/R και στα τέσσερα περιστρεφόμενα στόμια Ø160 mm. Περιλαμβάνει ενσύρματο χειριστήριο, εσωτερικούς αισθητήρες σχετικής υγρασίας και bypass 100 % αυτόματο ή χειροκίνητο, προσφέροντας μια ολοκληρωμένη λύση για οικιακές εγκαταστάσεις αερισμού με ανάκτηση θερμότητας.

Μηχανικός αερισμός διπλής ροής με ανάκτηση θερμότητας

Το NASHIRA S 200 R8 λειτουργεί ταυτόχρονα με δύο ρεύματα αέρα: απομακρύνει τον ακάθαρτο αέρα από χώρους όπως μπάνια και κουζίνα και εισάγει νέο φιλτραρισμένο αέρα σε υπνοδωμάτια, σαλόνια και άλλους κύριους χώρους.

Και οι δύο ροές διέρχονται από τον ανακτητή χωρίς να αναμειγνύονται άμεσα. Ο εναλλάκτης μεταφέρει θερμική ενέργεια μεταξύ τους, μειώνοντας τις απώλειες που σχετίζονται με την ανανέωση του αέρα και μειώνοντας τη ζήτηση θέρμανσης ή ψύξης της κατοικίας.

Αισθητός εναλλάκτης αντιρροής με απόδοση 88 %

Ο κωδικός 5153207400 αντιστοιχεί στην έκδοση NASHIRA S 200 με αισθητό εναλλάκτη, διαφοροποιούμενη από την έκδοση NASHIRA S 200 E με ενθαλπικό εναλλάκτη.

Η Soler & Palau δηλώνει για αυτό το μοντέλο αισθητή απόδοση 88 % σύμφωνα με το EN 13141-7.

Ο εναλλάκτης αντιρροής έχει σχεδιαστεί για να ανακτά ενέργεια από τον εξερχόμενο αέρα πριν αυτός αποβληθεί στο εξωτερικό, αξιοποιώντας την για την προετοιμασία του νέου αέρα που εισέρχεται στην κατοικία.

Μέγιστη παροχή 200 m³/h

Το NASHIRA S 200 προσφέρει ευρύ εύρος ρύθμισης ώστε να προσαρμόζεται στις πραγματικές ανάγκες αερισμού:

• Ελάχιστη παροχή: 70 m³/h.
• Μέγιστη παροχή: 200 m³/h στα 350 Pa.

Η ρύθμιση της παροχής επιτρέπει την προσαρμογή της ανανέωσης αέρα στην κατοικία, στους ενοίκους της και στις απώλειες πίεσης του δικτύου αεραγωγών.

Ανεμιστήρες με κινητήρες EC σταθερής παροχής

Ο ανακτητής ενσωματώνει φυγοκεντρικούς ανεμιστήρες με κινητήρες EC, μια τεχνολογία που στοχεύει στη μείωση της ηλεκτρικής κατανάλωσης και στην αποτελεσματική προσαρμογή της λειτουργίας του συστήματος.

Οι ανεμιστήρες λειτουργούν με ρύθμιση σταθερής παροχής, αντισταθμίζοντας εντός του εύρους λειτουργίας τους τις μεταβολές αντίστασης που μπορεί να προκύψουν στην εγκατάσταση λόγω αεραγωγών, φίλτρων ή στομίων αερισμού.

Bypass 100 % αυτόματο ή χειροκίνητο

Το NASHIRA S διαθέτει πλήρες bypass του εναλλάκτη που επιτρέπει την αποφυγή της θερμικής ανάκτησης όταν οι εξωτερικές συνθήκες είναι ευνοϊκές.

Το bypass μπορεί να λειτουργήσει αυτόματα ή να ενεργοποιηθεί χειροκίνητα από το χειριστήριο, και διαθέτει ειδική ρύθμιση της παροχής κατά τη λειτουργία του.

Η δυνατότητα αυτή είναι ιδιαίτερα χρήσιμη κατά ορισμένες περιόδους της άνοιξης, του καλοκαιριού ή του φθινοπώρου, ώστε να αξιοποιείται ο εξωτερικός αέρας χωρίς να διέρχεται από τον εναλλάκτη ανάκτησης.

Ενσωματωμένοι αισθητήρες υγρασίας

Η μονάδα διαθέτει εσωτερικούς αισθητήρες σχετικής υγρασίας, που επιτρέπουν τη χρήση αυτόματων λειτουργιών αερισμού ανάλογα με τις συνθήκες που ανιχνεύονται.

Ο αυτόματος έλεγχος βοηθά στην προσαρμογή του επιπέδου αερισμού όταν αυξάνεται η εσωτερική υγρασία, για παράδειγμα κατά τη διάρκεια ντους, μαγειρέματος ή άλλων οικιακών δραστηριοτήτων.

Αναστρέψιμος και συμμετρικός σχεδιασμός L/R

Ένα από τα βασικά χαρακτηριστικά της σειράς NASHIRA S είναι ο αναστρέψιμος και συμμετρικός σχεδιασμός της, που επιτρέπει τη διαμόρφωση της διάταξης των ροών σε αριστερή ή δεξιά έκδοση.

Αυτή η ευελιξία απλοποιεί την προσαρμογή του ανακτητή στη διαθέσιμη διαδρομή των αεραγωγών και διευκολύνει την ενσωμάτωσή του σε διαφορετικές διαμορφώσεις κατοικιών.

Περιστρεφόμενα στόμια 90°

Το ευέλικτο σύστημα εγκατάστασης που ανέπτυξε η S&P επιτρέπει την αλλαγή προσανατολισμού των στομίων κατά 90 μοίρες, διευκολύνοντας τη σύνδεση των αεραγωγών χωρίς να απαιτείται πλήρης αναδιάταξη της μονάδας.

Η λύση αυτή μειώνει τους περιορισμούς τοποθέτησης όταν ο διαθέσιμος χώρος πάνω από την ψευδοροφή είναι περιορισμένος.

4 συνδέσεις αέρα Ø160 mm

Το μοντέλο NASHIRA S 200 διαθέτει τέσσερα στόμια Ø160 mm που αντιστοιχούν στις τέσσερις κύριες ροές του συστήματος διπλής ροής:

• Είσοδος εξωτερικού αέρα.
• Προσαγωγή νέου αέρα προς την κατοικία.
• Απαγωγή εσωτερικού αέρα.
• Απόρριψη του ακάθαρτου αέρα στο εξωτερικό.

Το δίκτυο αεραγωγών πρέπει να διαστασιολογηθεί σωστά ώστε να τηρείται η σχεδιασμένη παροχή και να ελαχιστοποιούνται οι απώλειες πίεσης και ο αεροδυναμικός θόρυβος.

Φίλτρα G4 περιλαμβάνονται σε προσαγωγή και απαγωγή

Η Soler & Palau εξοπλίζει στάνταρ το NASHIRA S με φίλτρα για την προστασία τόσο των ενοίκων όσο και του ίδιου του εναλλάκτη.

• Φίλτρο προσαγωγής: G4.
• Φίλτρο απαγωγής: G4.

Για την προσαγωγή διατίθενται προαιρετικά φίλτρα υψηλότερου επιπέδου φιλτραρίσματος:

• M5.
• F7.
• F9.
• Ενεργός άνθρακας.

Τα φίλτρα πρέπει να ελέγχονται και να αντικαθίστανται περιοδικά ώστε να διατηρείται η κατάλληλη παροχή, η καλή ποιότητα αέρα και η απόδοση του ανακτητή.

Ειδοποίηση συντήρησης φίλτρων

Το σύστημα διαθέτει οπτικό συναγερμό συντήρησης φίλτρων μέσω του χειριστηρίου.

Η περίοδος ειδοποίησης μπορεί να ρυθμιστεί ώστε η συντήρηση να προσαρμόζεται στη χρήση και στις συνθήκες της εγκατάστασης.

Περιλαμβανόμενο χειριστήριο

Το ενσύρματο τηλεχειριστήριο περιλαμβάνεται με τον ανακτητή.

Επιτρέπει λειτουργίες όπως:

• Ρύθμιση ταχυτήτων και παροχών.
• Επιλογή χειροκίνητης ή αυτόματης λειτουργίας.
• Εμφάνιση συναγερμών.
• Ειδοποίηση για βρώμικα φίλτρα.
• Χειροκίνητη ενεργοποίηση του bypass.
• Ρύθμιση παραμέτρων λειτουργίας.

Το χειριστήριο έχει περίπου διαστάσεις 104 x 80 mm και αναφερόμενο μπροστινό βάθος 17 mm.

Επικοινωνία Modbus και σήμα 0-10 V

Η σειρά NASHIRA S διαθέτει επικοινωνία Modbus και είσοδο ελέγχου 0-10 V, διευκολύνοντας την ενσωμάτωσή της σε συμβατά συστήματα ρύθμισης και αυτοματισμού.

Η επικοινωνία Modbus επιτρέπει την ανταλλαγή πληροφοριών με συστήματα οικιακού αυτοματισμού ή τεχνικής διαχείρισης που υποστηρίζουν αυτό το πρωτόκολλο.

Συμβατό με CONNECTAIR

Μέσω συμβατής πλακέτας ή μονάδας επικοινωνίας SPCM, το NASHIRA μπορεί να συνδεθεί με το CONNECTAIR, την πλατφόρμα IoT της Soler & Palau.

Η λύση αυτή επιτρέπει την επέκταση των δυνατοτήτων εποπτείας και ελέγχου της εγκατάστασης μέσω διαδικτύου.

Η μονάδα επικοινωνίας είναι αξεσουάρ και δεν πρέπει να θεωρείται ότι περιλαμβάνεται στον κωδικό 5153207400, εκτός αν αναφέρεται ρητά στην παράδοση.

Συμβατό με αισθητήρα AIRSENS

Ο ανακτητής μπορεί επίσης να λειτουργήσει με συμβατούς αισθητήρες ποιότητας αέρα AIRSENS.

Σύμφωνα με τα δεδομένα ErP που δημοσιεύει η S&P, η ενσωμάτωση ελέγχου κατ’ απαίτηση μέσω AIRSENS επιτρέπει στη διαμόρφωση NASHIRA S 200 + AIRSENS να επιτύχει ταξινόμηση SEC A+, έναντι της κλάσης A της τυπικής μονάδας.

Ο αισθητήρας AIRSENS δεν αποτελεί μέρος αυτής της αναφοράς και πρέπει να αγοραστεί ξεχωριστά.

Πιστοποίηση Passivhaus

Η σειρά NASHIRA S διαθέτει πιστοποίηση Passivhaus, ένα χαρακτηριστικό ιδιαίτερα σημαντικό για κατοικίες υψηλής ενεργειακής απόδοσης και κτίρια όπου επιδιώκεται η μείωση των θερμικών απωλειών που σχετίζονται με τον αερισμό.

Ο ανακτητής επιτρέπει τη συνεχή ανανέωση του αέρα, αποφεύγοντας την αποκλειστική εξάρτηση από το άνοιγμα των παραθύρων για τον αερισμό της κατοικίας.

Σχεδιασμένο για να καλύπτει τις απαιτήσεις οικιακού αερισμού

Η Soler & Palau αναπτύσσει τη σειρά NASHIRA S για συστήματα οικιακού VMC και αναφέρει την καταλληλότητά της για τις απαιτήσεις αερισμού που προβλέπονται στον Κανονισμό Τεχνικών Οδηγιών Δόμησης, όταν η συνολική εγκατάσταση έχει σχεδιαστεί και εκτελεστεί σωστά.

Η απαιτούμενη παροχή πρέπει να καθορίζεται ανάλογα με τη μελέτη, τη διαρρύθμιση της κατοικίας και την ισχύουσα νομοθεσία.

Εγκατάσταση σε ψευδοροφή

Η μονάδα έχει σχεδιαστεί κυρίως για οριζόντια εγκατάσταση σε ψευδοροφή.

Το ύψος της μόλις 210 mm διευκολύνει την ενσωμάτωσή της σε τεχνικούς χώρους με περιορισμένο ύψος, διατηρώντας παράλληλα πρόσβαση για επιθεώρηση, φίλτρα και συντήρηση.

Συμπαγείς διαστάσεις

Το επίσημο σχεδιάγραμμα διαστάσεων του NASHIRA S 200 καθορίζει τις ακόλουθες κύριες διαστάσεις:

• Μήκος σώματος: 1.000 mm.
• Πλάτος: 600 mm.
• Ύψος: 210 mm.
• Συνολικό μήκος με τα στοιχεία στερέωσης: 1.024 mm.
• Διάμετρος συνδέσεων: 160 mm.

Ο κατασκευαστής παρέχει πρόσθετες διαστάσεις στο τεχνικό του σχέδιο για τον σωστό καθορισμό των σημείων στερέωσης, των συνδέσεων και των χώρων συντήρησης.

Βάρος 24,5 kg

Το NASHIRA S 200 με αισθητό εναλλάκτη έχει περίπου βάρος 24,5 kg.

Η κατασκευή συνδυάζει περίβλημα από γαλβανισμένη λαμαρίνα με εποξειδική-πολυεστερική επίστρωση και εσωτερικά στοιχεία από EPP για την επίτευξη μιας ελαφριάς και μονωμένης μονάδας.

Κατασκευή και υλικά

Η τεχνική τεκμηρίωση καθορίζει τα ακόλουθα κύρια υλικά:

• Περίβλημα: γαλβανισμένη λαμαρίνα με επιφανειακή επίστρωση εποξειδικής-πολυεστερικής βαφής.
• Μπροστινό κάλυμμα: εσωτερική μόνωση από EPP.
• Εσωτερικό σώμα: EPP.
• Συνδέσεις αέρα: πολυστυρένιο υψηλής αντοχής.
• Κέλυφος ανεμιστήρων: ABS.
• Πτερωτή: γαλβανισμένη λαμαρίνα.
• Αισθητός εναλλάκτης: πολυστυρένιο υψηλής αντοχής και αλουμίνιο.

Αποστράγγιση συμπυκνωμάτων

Καθώς πρόκειται για την έκδοση με αισθητό εναλλάκτη, ο ανακτητής μπορεί να παράγει συμπυκνώματα σε ορισμένες συνθήκες θερμοκρασίας και υγρασίας.

Η μονάδα διαθέτει σύνδεση αποστράγγισης και παραδίδεται με εύκαμπτο σωλήνα μήκους 150 mm και σύνδεση Ø19-19 mm.

Η αποστράγγιση πρέπει να συνδεθεί σωστά σύμφωνα με το σύστημα που υποδεικνύει η S&P, ώστε να αποφεύγονται συσσωρεύσεις νερού στο εσωτερικό της μονάδας.

Ηλεκτρική τροφοδοσία 230 V

Το NASHIRA S 200 χρησιμοποιεί τροφοδοσία:

• Τάση: 230 V.
• Συχνότητα: 50 Hz.
• Μέγιστη κατανάλωση της μονάδας: 137 W.
• Αναφερόμενη μέγιστη ένταση: 1 A.

Το τεχνικό εγχειρίδιο καθορίζει επίσης τις απαιτήσεις προστασίας και αποσύνδεσης που πρέπει να τηρούνται κατά την ηλεκτρική σύνδεση.

Ηλεκτρική ισχύς ErP 75 W στη μέγιστη παροχή

Στη δήλωση οικολογικού σχεδιασμού ErP, η S&P δημοσιεύει για το NASHIRA S 200 ηλεκτρική ισχύ εισόδου 75 W στο σημείο μέγιστης παροχής που χρησιμοποιεί ο κανονισμός.

Η τιμή ErP δεν πρέπει να συγχέεται με τα 137 W μέγιστης ηλεκτρικής κατανάλωσης που αναφέρονται στον γενικό πίνακα προδιαγραφών της μονάδας, καθώς αντιστοιχούν σε διαφορετικά κριτήρια και συνθήκες αναφοράς.

Επίπεδο ακουστικής ισχύος 48,3 dB(A)

Η τεχνική τεκμηρίωση δηλώνει επίπεδο ακουστικής ισχύος Lw(A) 48,3 dB(A) σύμφωνα με το EN 13141-7.

Το αντιληπτό επίπεδο θορύβου στην κατοικία θα εξαρτηθεί επίσης από τη ρυθμισμένη παροχή, την πίεση λειτουργίας, το δίκτυο αεραγωγών, τους σιγαστήρες, τα στόμια και τα κατασκευαστικά χαρακτηριστικά του κτιρίου.

Ενεργειακή κλάση A

Σύμφωνα με τα δεδομένα οικολογικού σχεδιασμού του κατασκευαστή, ο κωδικός 5153207400 επιτυγχάνει κλάση SEC A για μέτριο κλίμα.

• SEC μέτριο κλίμα: -39,8 kWh/(m²·έτος).
• Κλάση SEC: A.
• SEC ψυχρό κλίμα: -78,2 kWh/(m²·έτος).
• SEC θερμό κλίμα: -15,2 kWh/(m²·έτος).
• Θερμική απόδοση ErP: 88 %.

Εύρος θερμοκρασίας εξωτερικού αέρα

Για την αισθητή έκδοση NASHIRA S 200, η S&P ορίζει:

• Χωρίς προθερμαντική αντίσταση: εξωτερικός αέρας από -10 έως +45 °C.
• Με προθερμαντική αντίσταση: εξωτερικός αέρας από -20 έως +45 °C.

Η προθερμαντική αντίσταση είναι πρόσθετο στοιχείο και δεν πρέπει να θεωρείται ότι περιλαμβάνεται στον στάνταρ ανακτητή.

Εσωτερικές συνθήκες και συνθήκες εγκατάστασης

Για την έκδοση με αισθητό εναλλάκτη, ο κατασκευαστής ορίζει εσωτερικές συνθήκες έως +30 °C και 90 % σχετική υγρασία.

Ο χώρος όπου εγκαθίσταται φυσικά η μονάδα πρέπει να διατηρείται μεταξύ +12 και +45 °C, με σχετική υγρασία κάτω από 90 % και χωρίς συμπύκνωση.

Συνεχής λειτουργία αερισμού

Η S&P αναφέρει ότι τα κεντρικά συστήματα αερισμού έχουν σχεδιαστεί για συνεχή λειτουργία.

Αυτό επιτρέπει τη σταθερή ανανέωση του εσωτερικού αέρα και βοηθά στον έλεγχο προβλημάτων που σχετίζονται με την υγρασία και τη συσσώρευση ρύπων μέσα στην κατοικία.

Παρεχόμενα εξαρτήματα

Το τεχνικό εγχειρίδιο καθορίζει ως παρεχόμενα εξαρτήματα:

• Ανακτητής θερμότητας NASHIRA S.
• Χειριστήριο.
• Εύκαμπτος σωλήνας για την αποστράγγιση συμπυκνωμάτων.
• Εγχειρίδια χρήσης και θέσης σε λειτουργία.
• Ενεργειακή ετικέτα.
• Πρότυπο τοποθέτησης.
• Ετικέτα για τις ροές στη διαμόρφωση R.

Τεχνικά χαρακτηριστικά του S&P NASHIRA S 200 R8

• Μάρκα: Soler & Palau (S&P).
• Σειρά: NASHIRA S.
• Μοντέλο: NASHIRA S 200 R8.
• Κωδικός: 5153207400.
• Τύπος: ανακτητής θερμότητας VMC διπλής ροής.
• Εφαρμογή: οικιακός αερισμός.
• Εναλλάκτης: αισθητός αντιρροής.
• Ελάχιστη παροχή: 70 m³/h.
• Μέγιστη παροχή: 200 m³/h στα 350 Pa.
• Αισθητή απόδοση: 88 %.
• Κινητήρες: EC χαμηλής κατανάλωσης.
• Ανεμιστήρες: φυγοκεντρικοί σταθερής παροχής.
• Bypass: 100 %, αυτόματο ή χειροκίνητο.
• Αισθητήρες υγρασίας: ενσωματωμένοι.
• Διαμόρφωση: αναστρέψιμη και συμμετρική L/R.
• Στόμια: περιστρεφόμενα 90°.
• Συνδέσεις αέρα: 4 x Ø160 mm.
• Φίλτρο προσαγωγής: G4.
• Φίλτρο απαγωγής: G4.
• Προαιρετικά φίλτρα προσαγωγής: M5, F7, F9 και ενεργός άνθρακας.
• Ενσύρματο χειριστήριο: περιλαμβάνεται.
• Modbus: ναι.
• Έλεγχος 0-10 V: ναι.
• CONNECTAIR: συμβατό μέσω προαιρετικής μονάδας επικοινωνίας.
• Πιστοποίηση Passivhaus: ναι.
• Κλάση SEC: A.
• Τροφοδοσία: 230 V / 50 Hz.
• Μέγιστη κατανάλωση: 137 W.
• Αναφερόμενη μέγιστη ένταση: 1 A.
• Ηλεκτρική ισχύς ErP στη μέγιστη παροχή: 75 W.
• Ακουστική ισχύς Lw(A): 48,3 dB(A).
• Κύριες διαστάσεις: 1.000 x 600 x 210 mm.
• Συνολικό μήκος στο σχέδιο: 1.024 mm.
• Βάρος: 24,5 kg.
• Αποστράγγιση: εύκαμπτος σωλήνας 150 mm, Ø19-19 mm.
• Εγκατάσταση: ψευδοροφή.

Συμπαγής και αποδοτικός ανακτητής για οικιακό VMC

Ο Soler & Palau NASHIRA S 200 R8 συνδυάζει έως 200 m³/h αερισμού με αισθητό εναλλάκτη αντιρροής υψηλής απόδοσης, κινητήρες EC, σταθερή παροχή και αυτόματη διαχείριση μέσω αισθητήρων υγρασίας.

Το ύψος του μόλις 210 mm, τα περιστρεφόμενα στόμια, η αναστρέψιμη διάταξη L/R και το bypass 100 % διευκολύνουν τόσο τον σχεδιασμό όσο και την εγκατάσταση συστημάτων VMC διπλής ροής σε κατοικίες.

Η ενσωμάτωση ενσύρματου χειριστηρίου, φίλτρων G4, επικοινωνίας Modbus, σήματος 0-10 V και συμβατότητας με CONNECTAIR διευρύνει επίσης τις δυνατότητες ρύθμισης, παρακολούθησης και ενσωμάτωσης σε οικιακές εγκαταστάσεις υψηλής ενεργειακής απόδοσης.
