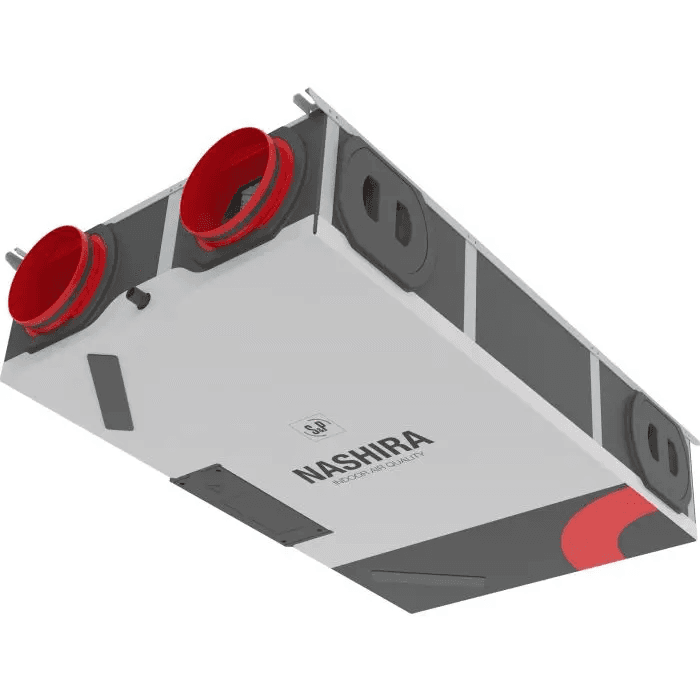

Ανακτητής θερμότητας S&P NASHIRA S 150 R8

Ο ανακτητής θερμότητας S&P NASHIRA S 150 R8, κωδικός 5153207300, είναι μια ελεγχόμενη μηχανική μονάδα αερισμού διπλής ροής, σχεδιασμένη να ανανεώνει συνεχώς τον αέρα των κατοικιών ανακτώντας μεγάλο μέρος της ενέργειας του απαγόμενου αέρα. Προσφέρει ρυθμιζόμενη παροχή από 70 έως 150 m³/h και αισθητή απόδοση 90%, συνδυάζοντας χαμηλή κατανάλωση, αυτόματο έλεγχο και χαμηλού προφίλ μορφή, ιδιαίτερα κατάλληλη για εγκατάσταση σε ψευδοροφή.

Η σειρά NASHIRA της Soler & Palau ενσωματώνει εναλλάκτη θερμότητας αντίρροπης ροής υψηλής απόδοσης, κινητήρες EC χαμηλής κατανάλωσης και ανεμιστήρες σταθερής παροχής. Το μοντέλο NASHIRA S 150 R8 αντιστοιχεί στην έκδοση με αισθητή ανάκτηση και διαθέτει ενσωματωμένο αισθητήρα υγρασίας, αυτόματο και χειροκίνητο bypass, επικοινωνία Modbus, είσοδο 0-10 V και περιλαμβανόμενο χειριστήριο ελέγχου.

Αερισμός διπλής ροής με ανάκτηση θερμότητας

Το NASHIRA S 150 R8 απομακρύνει τον ακάθαρτο αέρα από τους υγρούς χώρους της κατοικίας, όπως τα μπάνια και η κουζίνα, ενώ εισάγει φιλτραρισμένο εξωτερικό αέρα στα υπνοδωμάτια, το σαλόνι και άλλους κύριους χώρους. Πριν αποβληθεί ο αέρας στο εξωτερικό, ο εναλλάκτης ανακτά μέρος της θερμικής του ενέργειας για να τη μεταφέρει στον νέο αέρα προσαγωγής.

Αυτή η λειτουργία επιτρέπει τη συνεχή ανανέωση του αέρα μειώνοντας τις ενεργειακές απώλειες που συνδέονται με τον συμβατικό αερισμό. Η S&P δηλώνει για το NASHIRA S 150 αισθητή απόδοση 90% σύμφωνα με το EN 13141-7.

Μέγιστη παροχή 150 m³/h

Ο ανακτητής λειτουργεί με ελάχιστη παροχή 70 m³/h και μπορεί να φτάσει έως τα 150 m³/h. Οι ανεμιστήρες EC λειτουργούν με ρύθμιση σταθερής παροχής, ώστε η μονάδα να προσαρμόζει αυτόματα τη λειτουργία της για να διατηρεί την καθορισμένη παροχή απέναντι στις μεταβολές πίεσης της εγκατάστασης.

Σύμφωνα με το τεχνικό εγχειρίδιο της S&P, το NASHIRA S 150 μπορεί να παρέχει έως 150 m³/h στα 400 Pa, προσφέροντας υψηλή ικανότητα πίεσης για προσαρμογή της μονάδας σε δίκτυα αεραγωγών οικιακού αερισμού.

Ενσωματωμένος αισθητήρας υγρασίας και αυτόματη λειτουργία

Το NASHIRA S ενσωματώνει αισθητήρες σχετικής υγρασίας που επιτρέπουν την αυτόματη προσαρμογή της παροχής αερισμού στις εσωτερικές συνθήκες της κατοικίας. Σε αναλογική λειτουργία, η μονάδα αυξάνει ή μειώνει την παροχή ανάλογα με το επίπεδο υγρασίας που ανιχνεύεται.

Στην τυπική διαμόρφωση του NASHIRA S 150, το σύστημα μπορεί να λειτουργεί στα 90 m³/h όταν η σχετική υγρασία είναι ίση ή μικρότερη από 60% και να αυξάνεται προοδευτικά έως τα 135 m³/h όταν φτάνει ή υπερβαίνει το 90%. Αυτές οι παράμετροι μπορούν να τροποποιηθούν μέσω επικοινωνίας Modbus ώστε να προσαρμοστεί η λειτουργία στις ανάγκες του έργου.

Αυτόματο και χειροκίνητο bypass για free cooling

Ο ανακτητής ενσωματώνει bypass για να αποφεύγεται η διέλευση του αέρα από τον εναλλάκτη όταν οι θερμικές συνθήκες επιτρέπουν την άμεση αξιοποίηση του εξωτερικού αέρα. Αυτή η λειτουργία είναι ιδιαίτερα χρήσιμη για free cooling όταν η εξωτερική θερμοκρασία είναι ευνοϊκή.

Το bypass μπορεί να λειτουργεί αυτόματα ανάλογα με τις θερμοκρασίες που μετρά η μονάδα ή να ενεργοποιείται χειροκίνητα από το σύστημα ελέγχου. Επιπλέον, είναι δυνατή η ρύθμιση συγκεκριμένης παροχής λειτουργίας για τη λειτουργία free cooling.

Κινητήρες EC χαμηλής κατανάλωσης και σταθερή παροχή

Οι ανεμιστήρες κινούνται μέσω κινητήρων EC συνεχούς ρεύματος, μιας τεχνολογίας που αναπτύχθηκε για τη μείωση της ηλεκτρικής κατανάλωσης και την ακριβή ρύθμιση της ταχύτητας. Λειτουργώντας με σταθερή παροχή, η μονάδα μπορεί να αντισταθμίζει τις μεταβολές πίεσης που προκύπτουν στην εγκατάσταση λόγω των αεραγωγών ή της κατάστασης των φίλτρων.

Ο κατασκευαστής δηλώνει ηχητική ισχύ 46 dB(A) σύμφωνα με το EN 13141-7. Στα δεδομένα ErP, η S&P αναφέρει επίπεδο ηχητικής πίεσης περίπου 33 dB(A) σε απόσταση 1,5 μέτρου υπό τις καθορισμένες συνθήκες αναφοράς.

Φιλτράρισμα του αέρα προσαγωγής και απαγωγής

Το NASHIRA S 150 R8 ενσωματώνει ως στάνταρ φίλτρα G4 τόσο στην προσαγωγή όσο και στην απαγωγή. Η φιλτράρισμα προστατεύει τον εναλλάκτη και τα εσωτερικά εξαρτήματα, μειώνοντας παράλληλα την είσοδο σωματιδίων που υπάρχουν στον εξωτερικό αέρα.

Για την προσαγωγή, η S&P προσφέρει διαφορετικά προαιρετικά επίπεδα φιλτραρίσματος που επιτρέπουν την προσαρμογή της μονάδας στις ανάγκες ποιότητας αέρα του έργου, συμπεριλαμβανομένων φίλτρων M5, F7, F9 και ενεργού άνθρακα.

• Φίλτρο προσαγωγής στάνταρ: G4.
• Φίλτρο απαγωγής στάνταρ: G4.
• Προαιρετικά φίλτρα προσαγωγής: M5, F7, F9 και ενεργός άνθρακας.
• Ειδοποίηση συντήρησης: συναγερμός αλλαγής φίλτρων μέσω του συστήματος ελέγχου.

Συμπαγής σχεδίαση για ψευδοροφή

Με διαστάσεις μόλις 1000 x 600 x 210 mm, ο ανακτητής NASHIRA S διαθέτει χαμηλού προφίλ σχεδίαση, σχεδιασμένη για ενσωμάτωση σε ψευδοροφές. Το βάρος του είναι 24,5 kg, διευκολύνοντας τον χειρισμό και τη συναρμολόγηση κατά την εγκατάσταση.

Η μονάδα διαθέτει τέσσερις συνδέσεις αέρα Ø125 mm. Το σύστημα FLEXY της S&P επιτρέπει την αλλαγή της θέσης των στομίων ώστε να προσαρμόζονται στη διάταξη των αεραγωγών, βελτιώνοντας την ευελιξία τοποθέτησης χωρίς να απαιτείται αποσυναρμολόγηση της μονάδας.

Ηλεκτρονική αντιστροφή των ροών

Η σειρά NASHIRA επιτρέπει την ηλεκτρονική αντιστροφή της διαμόρφωσης των ροών, διευκολύνοντας την προσαρμογή της σε διαφορετικές διατάξεις αεραγωγών. Αυτό το χαρακτηριστικό, μαζί με τις επανατοποθετούμενες συνδέσεις, επιτρέπει τη διαμόρφωση του ανακτητή ώστε να ανταποκρίνεται στις ανάγκες κάθε εγκατάστασης.

Περιλαμβανόμενος έλεγχος και συνδεσιμότητα Modbus

Ο ανακτητής παραδίδεται με χειριστήριο ελέγχου, από το οποίο είναι δυνατή η επιλογή της λειτουργίας της μονάδας και η πραγματοποίηση διαφορετικών ρυθμίσεων παροχής. Η μονάδα διαθέτει τέσσερα επίπεδα λειτουργίας: χαμηλή ταχύτητα, μεσαία, υψηλή και ειδική ταχύτητα για free cooling.

Ενσωματώνει επίσης επικοινωνία Modbus RTU και αναλογική είσοδο 0-10 V, διευκολύνοντας την ενσωμάτωσή του με συστήματα ρύθμισης ή συμβατούς εξωτερικούς αισθητήρες. Μέσω σήματος 0-10 V, η μονάδα μπορεί να μεταβάλλει αναλογικά την παροχή όταν λειτουργεί σε αυτόματη λειτουργία.

Η ηλεκτρονική επιτρέπει την προβολή παραμέτρων όπως η τρέχουσα παροχή, η εσωτερική υγρασία, οι θερμοκρασίες, η κατάσταση του bypass και ο υπολειπόμενος χρόνος μέχρι την ειδοποίηση συντήρησης των φίλτρων.

Συμβατό με CONNECTAIR

Μέσω της συμβατής πλακέτας επικοινωνίας SPCM, η σειρά NASHIRA μπορεί να συνδεθεί με την πλατφόρμα CONNECTAIR της S&P, επιτρέποντας την ενσωμάτωση λειτουργιών εποπτείας και ελέγχου του συστήματος μέσω internet. Αυτή η δυνατότητα διευρύνει τις επιλογές διαχείρισης για εγκαταστάσεις που απαιτούν συνδεδεμένο έλεγχο.

Πιστοποίηση Passivhaus και ενεργειακή απόδοση

Η σειρά NASHIRA S είναι πιστοποιημένη ως εξάρτημα Passivhaus, πιστοποίηση που προορίζεται για λύσεις υψηλής ενεργειακής απόδοσης σε κτίρια πολύ χαμηλής κατανάλωσης. Για τον κωδικό 5153207300, η τεκμηρίωση ErP της S&P ορίζει ενεργειακή κλάση ειδικής κατανάλωσης A στην τυπική διαμόρφωση.

Ο συνδυασμός του εναλλάκτη αντίρροπης ροής, των κινητήρων EC, του αυτόματου ελέγχου μέσω υγρασίας και της λειτουργίας σταθερής παροχής επιτρέπει τη μείωση της ενέργειας που απαιτείται για την ανανέωση του αέρα της κατοικίας.

Τεχνικά χαρακτηριστικά του S&P NASHIRA S 150 R8

• Μάρκα: Soler & Palau (S&P).
• Κωδικός: 5153207300.
• Μοντέλο: NASHIRA S 150 R8.
• Τύπος: ανακτητής θερμότητας διπλής ροής για κατοικίες.
• Τύπος ανάκτησης: αισθητή.
• Εναλλάκτης: αντίρροπης ροής.
• Ελάχιστη παροχή: 70 m³/h.
• Μέγιστη παροχή: 150 m³/h.
• Μέγιστη παροχή σύμφωνα με το εγχειρίδιο: 150 m³/h στα 400 Pa.
• Αισθητή απόδοση: 90% σύμφωνα με EN 13141-7.
• Ενεργειακή κλάση ErP: A.
• Ανεμιστήρες: φυγοκεντρικοί σταθερής παροχής.
• Κινητήρες: EC χαμηλής κατανάλωσης.
• Τροφοδοσία: 230 V, 50 Hz.
• Μέγιστη κατανάλωση που αναφέρεται στο τεχνικό εγχειρίδιο: 111 W.
• Ηχητική ισχύς Lw(A): 46 dB(A).
• Ηχητική πίεση αναφοράς: 33 dB(A) στα 1,5 m, Qref και 50 Pa.
• Συνδέσεις αέρα: 4 x Ø125 mm.
• Διαστάσεις: 1000 x 600 x 210 mm.
• Βάρος: 24,5 kg.
• Φίλτρο προσαγωγής: G4 στάνταρ.
• Φίλτρο απαγωγής: G4.
• Προαιρετικά φίλτρα προσαγωγής: M5, F7, F9 και ενεργός άνθρακας.
• Αισθητήρας υγρασίας: ενσωματωμένος.
• Bypass: αυτόματο και χειροκίνητο.
• Είσοδος ελέγχου: 0-10 V.
• Επικοινωνία: Modbus RTU.
• Συναγερμός φίλτρων: ναι.
• Χειριστήριο ελέγχου: περιλαμβάνεται.
• Αντιστροφή ροών: ηλεκτρονική.
• Εγκατάσταση: κατάλληλη για ψευδοροφή.
• Πιστοποίηση Passivhaus: ναι.

Περιεχόμενο συσκευασίας

Σύμφωνα με το τεχνικό εγχειρίδιο της S&P, η συσκευασία περιλαμβάνει τον ανακτητή NASHIRA S, χειριστήριο ελέγχου, εύκαμπτο σωλήνα για τη σύνδεση της αποχέτευσης συμπυκνωμάτων, τεκμηρίωση χρήστη και θέσης σε λειτουργία, ενεργειακή ετικέτα, πρότυπο τοποθέτησης και ετικέτα για τη διαμόρφωση των ροών.

Αποδοτική ανάκτηση και αυτόματος έλεγχος του αερισμού

Το S&P NASHIRA S 150 R8 συνδυάζει παροχή έως 150 m³/h με αισθητή ανάκτηση 90%, κινητήρες EC, έλεγχο σταθερής παροχής και αυτόματη ρύθμιση μέσω αισθητήρα υγρασίας. Η σχεδίασή του με ύψος μόλις 210 mm, οι προσανατολιζόμενες συνδέσεις και η αντιστρεψιμότητα των ροών διευκολύνουν την ενσωμάτωσή του σε διαφορετικές διαμορφώσεις κατοικιών.

Το αυτόματο και χειροκίνητο bypass, η επικοινωνία Modbus, η είσοδος 0-10 V, οι διαφορετικές δυνατότητες φιλτραρίσματος και το περιλαμβανόμενο χειριστήριο ολοκληρώνουν έναν ανακτητή σχεδιασμένο να προσφέρει αποδοτικό, ελεγχόμενο και προσαρμόσιμο οικιακό αερισμό.
