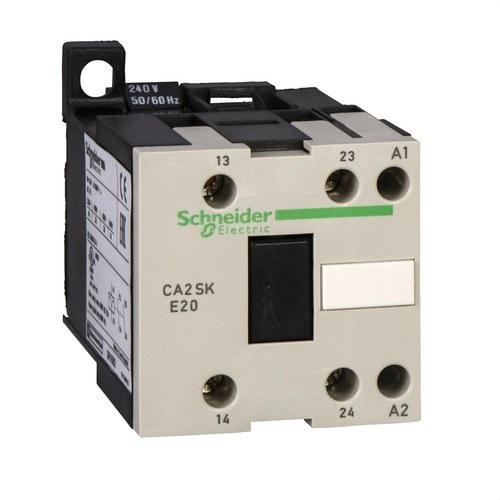

Επαφέας CA2-SKE 2 ΑΝ + 0 ΚΛ εναλλασσόμενος 10 Α 220 V AC

Ο επαφέας CA2-SKE 2 NA της Schneider Electric ανήκει στη σειρά TeSys, μια γραμμή γνωστή για την υψηλή ποιότητα και αξιοπιστία της στον έλεγχο κυκλωμάτων. Αυτός ο επαφέας είναι ιδανικός για εφαρμογές σε κυκλώματα ελέγχου, ειδικά στις κατηγορίες χρήσης AC-15 και DC-13, που συνήθως χρησιμοποιούνται σε ελιγμούς ηλεκτρομαγνητικών φορτίων, όπως επαφείς και σοληνοειδή σε συστήματα ελέγχου μηχανών και αυτοματισμού.

Αυτό το μοντέλο είναι εξοπλισμένο με 2 κανονικά ανοιχτές επαφές (NA), επιτρέποντας τη χρήση του σε διάφορες εφαρμογές ελέγχου, όπου απαιτείται η εναλλαγή κυκλωμάτων υπό συνθήκες εναλλασσόμενου ή συνεχούς ρεύματος. Με συμβατικό θερμικό ρεύμα έως 10 A σε θερμοκρασία περιβάλλοντος 55 °C, ο CA2-SKE είναι ικανός να διαχειρίζεται το φορτίο χωρίς να θέτει σε κίνδυνο την αποδοτικότητα λειτουργίας. Για πρόσθετη προστασία, συνιστάται η χρήση συνδεδεμένων ασφαλειών 10 A τύπου gL, σύμφωνα με τους κανονισμούς VDE 0660 και IEC 60947, που εξασφαλίζουν κατάλληλη προστασία κατά των υπερφορτώσεων και βραχυκυκλωμάτων.

Ο CA2-SKE είναι συμβατός με ονομαστική τάση λειτουργίας έως 690 V AC σε μέγιστη συχνότητα 400 Hz, καθιστώντας τον μια ευέλικτη επιλογή για διάφορους τύπους ηλεκτρικών εγκαταστάσεων. Ο σχεδιασμός του επιτρέπει τη λειτουργία με κύκλωμα ελέγχου στα 220 V AC στα 50/60 Hz, διευκολύνοντας την ενσωμάτωσή του σε τυπικά συστήματα ηλεκτρικού ελέγχου σε πολλές περιοχές του κόσμου.

Ο επαφέας έχει συμπαγή σχεδιασμό με διαστάσεις 58 mm ύψος, 45 mm πλάτος και 68 mm βάθος, και βάρος μόλις 0,132 kg, διευκολύνοντας την εγκατάστασή του σε περιορισμένους χώρους χωρίς να διακυβεύεται η απόδοση. Αυτή η συσκευή μπορεί να τοποθετηθεί τόσο σε ράγες DIN όσο και σε πλάκες, προσφέροντας μεγάλη ευελιξία κατά την ενσωμάτωσή του σε ηλεκτρικούς πίνακες ή πίνακες ελέγχου.

Ένα από τα σημαντικά χαρακτηριστικά του επαφέα CA2-SKE είναι η υψηλή αντοχή του. Με μηχανική αντοχή έως 10 εκατομμύρια κύκλους, αυτή η συσκευή είναι ικανή να αντέξει μακρές περιόδους λειτουργίας χωρίς συνεχή συντήρηση. Επιπλέον, έχει εύρος λειτουργίας έως 1200 κύκλους ανά ώρα, καθιστώντας τον κατάλληλο για εφαρμογές επαναλαμβανόμενης ή υψηλής συχνότητας εναλλαγής.

Η απόδοση του επαφέα είναι επίσης εξαιρετική όσον αφορά την ενεργειακή αποδοτικότητα. Έχει κατανάλωση κατά την ενεργοποίηση 23 VA στους 20 °C και κατανάλωση συντήρησης μόλις 4,9 VA, συμβάλλοντας σε μεγαλύτερη αποδοτικότητα λειτουργίας, μειώνοντας τα ενεργειακά κόστη μακροπρόθεσμα. Επιπλέον, η απώλεια θερμότητας της συσκευής είναι μόλις 1,5 W, βοηθώντας στη διατήρηση βέλτιστων θερμοκρασιών λειτουργίας και παρατείνοντας τη διάρκεια ζωής του εξοπλισμού.

Τεχνικά δεδομένα

• Σύνθεση επαφών: 2 NA (κανονικά ανοιχτές).
• Συμβατικό θερμικό ρεύμα (Ith): 10 A στους 55 °C.
• Ονομαστική τάση λειτουργίας (Ue): ≤ 690 V AC, 50/60 Hz.
• Τάση ελέγχου (Uc): 220 V AC, 50/60 Hz.
• Τοποθέτηση: Σε ράγα DIN ή πλάκα.
• Σύνδεση: Βιδωτοί ακροδέκτες για άκαμπτα καλώδια 1,5 έως 6 mm² και ευέλικτα 0,35 έως 6 mm².
• Μηχανική αντοχή: 10 εκατομμύρια κύκλοι.
• Εύρος λειτουργίας: Έως 1200 κύκλους/ώρα.
• Κατανάλωση κατά την ενεργοποίηση: 23 VA.
• Κατανάλωση συντήρησης: 4,9 VA.
• Διαστάσεις: 58 mm ύψος, 45 mm πλάτος, 68 mm βάθος.
• Βάρος: 0,132 kg.

Ο CA2-SKE διαθέτει επίσης εξαιρετική θερμική και μηχανική αντοχή. Οι ακροδέκτες της συσκευής είναι σχεδιασμένοι να υποστηρίζουν μια ποικιλία καλωδίων, τόσο στερεών όσο και ευέλικτων, με εύρος από 1,5 έως 6 mm² για άκαμπτα καλώδια και από 0,35 έως 6 mm² για ευέλικτα καλώδια. Αυτός ο επαφέας επιτρέπει επίσης τη σύνδεση έως δύο καλωδίων στον ίδιο ακροδέκτη, προσφέροντας μεγαλύτερη ευελιξία στην εγκατάσταση και την οργάνωση των κυκλωμάτων.

Όσον αφορά τον χρόνο απόκρισης, ο επαφέας ανοίγει τις επαφές NA σε χρόνο 6 έως 8 ms μετά την απενεργοποίηση του πηνίου, και κλείνει τις επαφές σε χρόνο 7 έως 14 ms κατά την ενεργοποίηση, καθιστώντας τον μια γρήγορη και αποδοτική επιλογή για την εναλλαγή κυκλωμάτων σε πραγματικό χρόνο.

Κύρια πλεονεκτήματα

• Υψηλή αντοχή: Έως 10 εκατομμύρια μηχανικοί κύκλοι εξασφαλίζουν μακρά διάρκεια ζωής της συσκευής.
• Ευέλικτη τοποθέτηση: Συμβατός τόσο με τοποθέτηση σε ράγα DIN όσο και σε πλάκες, διευκολύνοντας την ενσωμάτωσή του σε διάφορους τύπους ηλεκτρικών εγκαταστάσεων.
• Χαμηλή ενεργειακή κατανάλωση: Μειωμένη κατανάλωση ενέργειας τόσο κατά την ενεργοποίηση όσο και στη συντήρηση, εξασφαλίζοντας μακροπρόθεσμη αποδοτικότητα.
