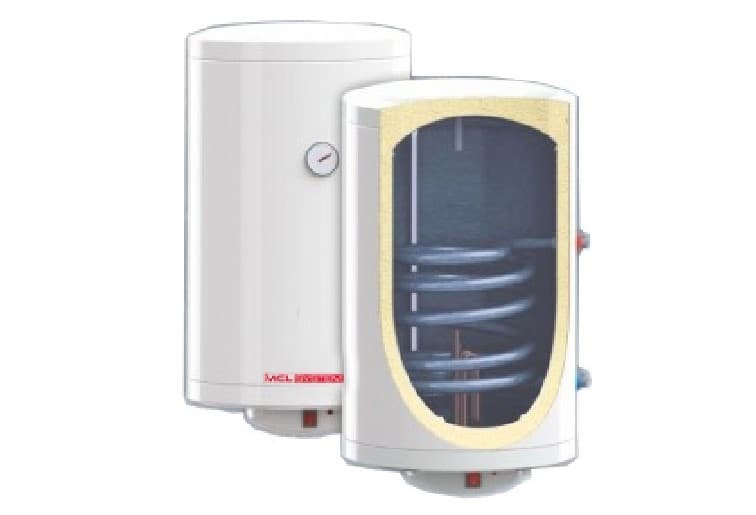

Ενδοσυσσωρευτής με εμαγιέ σπειροειδή εναλλάκτη τοίχου 150 λίτρα διάμετρος 520mm

Ο επιτοίχιος θερμοδοχείο-συσσωρευτής Mecalia 07932 DPAV/IM S1 150 έχει σχεδιαστεί για τη συσσώρευση και παραγωγή ζεστού νερού χρήσης (ΖΝΧ) μέσω ηλιακής ενέργειας ή λέβητα. Διαθέτει ονομαστική χωρητικότητα 150 λίτρων, ωφέλιμη χωρητικότητα 138 λίτρων και εσωτερικό εναλλάκτη θερμότητας με σπειροειδή σερπαντίνα 1,00 m². Η δεξαμενή του είναι κατασκευασμένη από εφυαλωμένο χάλυβα με τη διαδικασία flow-coating στους 850 °C σύμφωνα με το DIN 4753 και είναι έτοιμη για κάθετη επιτοίχια εγκατάσταση.

Η μονάδα λειτουργεί με μέγιστη πίεση 8 bar στο κύκλωμα ΖΝΧ και 6 bar στη σερπαντίνα, δέχεται θερμοκρασίες έως 90 °C και ενσωματώνει καθοδική προστασία μέσω ανόδου μαγνησίου. Η μόνωσή του από άκαμπτο αφρό διογκωμένης πολυουρεθάνης, χωρίς HCFC, συμβάλλει στον περιορισμό των θερμικών απωλειών του αποθηκευμένου νερού.

Επιτοίχιος θερμοδοχείο-συσσωρευτής 150 λίτρων για ΖΝΧ

Η αναφορά 07932 αντιστοιχεί στο μοντέλο DPAV/IM S1 150 της Mecalia, ένα δοχείο συσσώρευσης σχεδιασμένο για εγκαταστάσεις όπου απαιτείται παραγωγή και αποθήκευση ΖΝΧ με χρήση εξωτερικής θερμικής πηγής.

Οι βασικές του δυνατότητες είναι:

• Ονομαστική χωρητικότητα: 150 λίτρα.
• Ωφέλιμη χωρητικότητα: 138 λίτρα.
• Εγκατάσταση: κάθετη επιτοίχια.
• Διάμετρος: 520 mm.

Η επιτοίχια μορφή του επιτρέπει την αξιοποίηση του διαθέσιμου χώρου σε τεχνικούς χώρους και άλλες περιοχές εγκατάστασης όπου επιδιώκεται να μην καταλαμβάνεται επιφάνεια στο δάπεδο.

Δεξαμενή από εφυαλωμένο χάλυβα

Η δεξαμενή είναι κατασκευασμένη από εφυαλωμένο χάλυβα με τη μέθοδο flow-coating στους 850 °C σύμφωνα με το DIN 4753.

Η εφυάλωση προστατεύει την εσωτερική επιφάνεια της δεξαμενής που βρίσκεται σε μόνιμη επαφή με το νερό χρήσης, προσφέροντας μια εξειδικευμένη λύση για την αποθήκευση ΖΝΧ.

Σπειροειδής σερπαντίνα 1,00 m²

Το Mecalia DPAV/IM S1 150 ενσωματώνει έναν εναλλάκτη θερμότητας με σπειροειδή σερπαντίνα στο εσωτερικό της δεξαμενής.

Για το μοντέλο των 150 λίτρων, η Mecalia ορίζει επιφάνεια εναλλαγής 1,00 m².

Ο κατασκευαστής αναφέρει ότι η σερπαντίνα αυτή είναι διαστασιολογημένη σύμφωνα με τις ανάγκες μιας εγκατάστασης ηλιακής θερμικής ενέργειας και είναι επίσης κατάλληλη για λειτουργία με λέβητα.

Ισχύς εναλλαγής 27,09 kW

Στις συνθήκες δοκιμής που ορίζει η Mecalia, η σερπαντίνα του μοντέλου των 150 λίτρων φτάνει ισχύ εναλλαγής 27,09 kW.

Το στοιχείο αυτό προκύπτει υπό τις ακόλουθες συνθήκες:

• Πρωτεύον κύκλωμα: 90/70 °C.
• Δευτερεύον κύκλωμα: 10/45 °C.

Η πραγματική διαθέσιμη ισχύς σε μια εγκατάσταση μπορεί να διαφέρει ανάλογα με τις θερμοκρασίες λειτουργίας, τις παροχές, την ισχύ του γεννήτριας και τις υδραυλικές συνθήκες του συστήματος.

Παραγωγή ΖΝΧ 354 λίτρα ανά ώρα

Υπό τις συνθήκες δοκιμής 90/70 °C στο πρωτεύον και 10/45 °C στο δευτερεύον, η Mecalia δηλώνει παραγωγή 354 l/h.

Ο κατασκευαστής προσδιορίζει για αυτές τις συνθήκες παροχή του πρωτεύοντος κυκλώματος 733 l/h.

Όγκος σερπαντίνας 4,50 λίτρα

Η εσωτερική σερπαντίνα έχει όγκο 4,50 λίτρα.

Η δηλωμένη απώλεια φορτίου από τη Mecalia είναι περίπου 0,31 m.c.a., στοιχείο που πρέπει να λαμβάνεται υπόψη κατά τη διαστασιολόγηση του πρωτεύοντος κυκλώματος και την επιλογή της κυκλοφορητικής αντλίας.

Έτοιμο για ηλιακή ενέργεια και λέβητα

Η Mecalia σχεδιάζει αυτόν τον θερμοδοχείο-συσσωρευτή για παραγωγή ΖΝΧ μέσω ηλιακής θερμικής ενέργειας ή λέβητα.

Μπορεί να λειτουργήσει με:

• Ηλιακή θερμική ενέργεια.
• Λέβητα αερίου.
• Λέβητα πετρελαίου.
• Λέβητα βιομάζας.

Η θερμότητα από τη γεννήτρια κυκλοφορεί μέσω της εσωτερικής σερπαντίνας και μεταφέρεται στο αποθηκευμένο νερό χρήσης της δεξαμενής.

Πίεση ΖΝΧ έως 8 bar

Η δεξαμενή έχει σχεδιαστεί για λειτουργία με μέγιστη πίεση ΖΝΧ 8 bar.

Το πρωτεύον κύκλωμα που διατρέχει τη σερπαντίνα δέχεται μέγιστη πίεση 6 bar.

Η Mecalia ορίζει ρητά ότι πρέπει πάντα να εγκαθίστανται οι αντίστοιχες βαλβίδες ασφαλείας. Τα στοιχεία προστασίας πρέπει να διαστασιολογούνται σύμφωνα με τα χαρακτηριστικά του εξοπλισμού και της εγκατάστασης.

Μέγιστη θερμοκρασία 90 °C

Η μέγιστη θερμοκρασία λειτουργίας που ορίζει η Mecalia για αυτόν τον θερμοδοχείο-συσσωρευτή είναι 90 °C.

Η συνήθης θερμοκρασία λειτουργίας μιας εγκατάστασης πρέπει να καθορίζεται σύμφωνα με τη χρησιμοποιούμενη γεννήτρια, το σύστημα ρύθμισης και τις ανάγκες ΖΝΧ.

Περιλαμβανόμενη άνοδος μαγνησίου

Η δεξαμενή διαθέτει άνοδο καθοδικής προστασίας από μαγνήσιο περιλαμβανόμενη στη συσκευασία.

Το στοιχείο αυτό συμπληρώνει την αντιδιαβρωτική προστασία της εφυαλωμένης δεξαμενής. Καθώς πρόκειται για αναλώσιμο εξάρτημα, είναι απαραίτητος ο τακτικός έλεγχος της κατάστασής του κατά τις εργασίες συντήρησης και η αντικατάστασή του όταν το απαιτεί η φθορά του.

Μόνωση από άκαμπτη πολυουρεθάνη

Ο θερμοδοχείο-συσσωρευτής χρησιμοποιεί άκαμπτο αφρό διογκωμένης πολυουρεθάνης ως θερμομονωτικό υλικό.

Η Mecalia αναφέρει ότι το μονωτικό υλικό είναι χωρίς HCFC και ότι το εξωτερικό φινίρισμα πραγματοποιείται με λακαρισμένη λαμαρίνα ψημένη σε φούρνο.

Η μόνωση μειώνει τη μεταφορά θερμότητας προς το περιβάλλον και βοηθά στη διατήρηση της θερμοκρασίας του αποθηκευμένου ΖΝΧ για μεγαλύτερο χρονικό διάστημα.

Ενεργειακή κλάση C

Το τεχνικό δελτίο του DPAV/IM S1 150 ορίζει ενεργειακή κλάση απόδοσης C.

Οι δηλωμένες στατικές απώλειες είναι 71 W, που αντιστοιχούν στη θερμική διάχυση της δεξαμενής υπό τις τυποποιημένες συνθήκες δοκιμής.

Κάθετη επιτοίχια εγκατάσταση

Το Mecalia 07932 έχει σχεδιαστεί ειδικά για κάθετη εγκατάσταση στον τοίχο.

Αυτή η διαμόρφωση επιτρέπει την απελευθέρωση χώρου στο δάπεδο και είναι ιδιαίτερα πρακτική σε λεβητοστάσια, τεχνικούς χώρους και άλλες τοποθεσίες με περιορισμένη διαθέσιμη επιφάνεια.

Ο τοίχος, οι αγκυρώσεις και το σύστημα στερέωσης πρέπει να είναι κατάλληλα ώστε να αντέχουν με ασφάλεια το βάρος της συσκευής πλήρως γεμάτης, καθώς και τα φορτία που μεταδίδονται από τις σωληνώσεις.

Διάμετρος 520 mm

Το μοντέλο των 150 λίτρων έχει εξωτερική διάμετρο 520 mm.

Ο τιμοκατάλογος Mecalia 2025 ορίζει εμπορικές διαστάσεις Ø520 x 1.085 mm ύψος, στοιχείο ιδιαίτερα χρήσιμο για τον προκαταρκτικό έλεγχο του διαθέσιμου χώρου εγκατάστασης.

Βάρος 70 kg

Το τεχνικό δελτίο του κατασκευαστή ορίζει κενό βάρος περίπου 70 kg.

Μόλις γεμίσει με νερό, το συνολικό βάρος αυξάνεται σημαντικά, επομένως πρέπει να δοθεί ιδιαίτερη προσοχή στην αντοχή του τοίχου και στο σύστημα αγκύρωσης που χρησιμοποιείται για την τοποθέτηση.

Υδραυλικές συνδέσεις

Το τεχνικό σχέδιο του κατασκευαστή προσδιορίζει τις απαραίτητες συνδέσεις για την ενσωμάτωση της δεξαμενής στα κυκλώματα ΖΝΧ και θερμικής παραγωγής.

• Έξοδος ΖΝΧ: 1/2".
• Είσοδος κρύου νερού: 1/2".
• Προσαγωγή πρωτεύοντος κυκλώματος: 3/4".
• Επιστροφή πρωτεύοντος κυκλώματος: 3/4".
• Θήκη για θερμοστάτη: περιλαμβάνεται στον σχεδιασμό.
• Άνοδος μαγνησίου: περιλαμβάνεται.

Για το μοντέλο DPAV/IM S1 των 150 λίτρων, ο τεχνικός πίνακας δεν αναφέρει ανεξάρτητη σύνδεση ανακυκλοφορίας.

Ηλεκτρική αντίσταση 2.000 W σύμφωνα με το τεχνικό δελτίο

Ο τεχνικός πίνακας της Mecalia ορίζει για το μοντέλο DPAV/IM S1 150 ηλεκτρική αντίσταση 2.000 W στα 230 V.

Το σύστημα αυτό επιτρέπει την ύπαρξη ηλεκτρικής υποβοήθησης για τη θέρμανση του νερού υπό τις συνθήκες που προβλέπει ο κατασκευαστής.

Τεχνικά χαρακτηριστικά του Mecalia 07932

• Μάρκα: Mecalia.
• Κωδικός: 07932.
• Μοντέλο: DPAV/IM S1 150.
• Τύπος: θερμοδοχείο-συσσωρευτής ΖΝΧ με σπειροειδή σερπαντίνα.
• Εγκατάσταση: κάθετη επιτοίχια.
• Ονομαστική χωρητικότητα: 150 λίτρα.
• Ωφέλιμη χωρητικότητα: 138 λίτρα.
• Υλικό δεξαμενής: εφυαλωμένος χάλυβας.
• Εφυάλωση: flow-coating στους 850 °C σύμφωνα με DIN 4753.
• Επιφάνεια εναλλαγής: 1,00 m².
• Ισχύς εναλλαγής: 27,09 kW σε συνθήκες δοκιμής 90/70 °C - 10/45 °C.
• Όγκος σερπαντίνας: 4,50 λίτρα.
• Απώλεια φορτίου σερπαντίνας: 0,31 m.c.a.
• Παραγωγή ΖΝΧ: 354 l/h στις συνθήκες δοκιμής του κατασκευαστή.
• Παροχή πρωτεύοντος: 733 l/h.
• Μέγιστη πίεση ΖΝΧ: 8 bar.
• Μέγιστη πίεση σερπαντίνας: 6 bar.
• Μέγιστη θερμοκρασία λειτουργίας: 90 °C.
• Μόνωση: άκαμπτος αφρός διογκωμένης πολυουρεθάνης.
• Χωρίς HCFC: ναι.
• Εξωτερικό φινίρισμα: λαμαρίνα λακαρισμένη σε φούρνο.
• Αντιδιαβρωτική προστασία: καθοδική άνοδος μαγνησίου.
• Άνοδος μαγνησίου περιλαμβάνεται: ναι.
• Αντίσταση που αναφέρεται στο τεχνικό δελτίο: 2.000 W.
• Τάση αντίστασης: 230 V.
• Έξοδος ΖΝΧ: 1/2".
• Είσοδος κρύου νερού: 1/2".
• Προσαγωγή πρωτεύοντος: 3/4".
• Επιστροφή πρωτεύοντος: 3/4".
• Διάμετρος: 520 mm.
• Τρέχον εμπορικό ύψος: 1.085 mm.
• Κενό βάρος: 70 kg.
• Ενεργειακή κλάση: C.
• Στατικές απώλειες: 71 W.
• Εφαρμογή: παραγωγή και αποθήκευση ΖΝΧ.
• Θερμικές πηγές που προβλέπονται: ηλιακή ενέργεια ή λέβητας αερίου, πετρελαίου ή βιομάζας.

Συμπαγής θερμοδοχείο-συσσωρευτής για ΖΝΧ με ηλιακή ενέργεια ή λέβητα

Ο Mecalia DPAV/IM S1 150 συνδυάζει ονομαστική χωρητικότητα 150 λίτρων με σπειροειδή σερπαντίνα 1 m² και κάθετη επιτοίχια εγκατάσταση, προσφέροντας μια ιδιαίτερα πρακτική λύση για την παραγωγή και αποθήκευση ΖΝΧ χωρίς κατάληψη χώρου στο δάπεδο.

Η δεξαμενή από εφυαλωμένο χάλυβα, η άνοδος μαγνησίου, η μόνωση πολυουρεθάνης, η πίεση ΖΝΧ 8 bar και η μέγιστη θερμοκρασία 90 °C επιτρέπουν την ενσωμάτωσή του σε οικιακές και επαγγελματικές εγκαταστάσεις που τροφοδοτούνται με ηλιακή θερμική ενέργεια ή λέβητα.

Χάρη στα 138 λίτρα ωφέλιμης χωρητικότητας, την παραγωγή 354 l/h στις συνθήκες δοκιμής του κατασκευαστή και τη μορφή Ø520 mm, είναι ιδιαίτερα κατάλληλος για εγκαταστάσεις που χρειάζονται μια επιτοίχια λύση μεσαίας χωρητικότητας με εσωτερικό εναλλάκτη.
