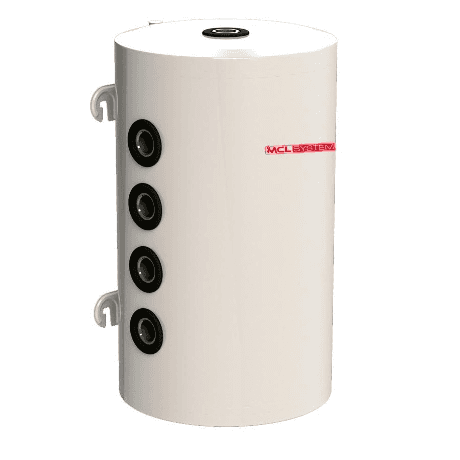

Δοχείο αδράνειας τοίχου Mecalia DPAC/DI/MCL 100 λίτρων

Το δοχείο αδράνειας τοίχου Mecalia DPAC/DI/MCL 100 λίτρων, κωδικός 12508, έχει σχεδιαστεί για την αποθήκευση κρύου ή ζεστού νερού του πρωτεύοντος κυκλώματος εγκαταστάσεων θέρμανσης και κλιματισμού. Κατασκευασμένο από ανθρακούχο χάλυβα, λειτουργεί με μέγιστη πίεση 6 bar και θερμοκρασία έως 90 °C, αποτελώντας μια λύση ιδιαίτερα κατάλληλη για εγκαταστάσεις με αντλία θερμότητας, λέβητα, ηλιακή ενέργεια ή εξοπλισμό παραγωγής κρύου νερού.

Η κύρια λειτουργία του είναι να προσφέρει όγκο και θερμική αδράνεια στο υδραυλικό κύκλωμα, βοηθώντας στη σταθεροποίηση της λειτουργίας του γεννήτριας και στην προσωρινή αποθήκευση θερμικής ενέργειας. Το μοντέλο των 100 λίτρων έχει συμπαγή μορφή Ø440 mm και έχει σχεδιαστεί για κάθετη επιτοίχια εγκατάσταση, αν και η σειρά mini επιτρέπει επίσης κάθετη τοποθέτηση εδραζόμενη στο δάπεδο σύμφωνα με τις οδηγίες του κατασκευαστή.

Δοχείο αδράνειας 100 λίτρων για θέρμανση και κλιματισμό

Το Mecalia DPAC/DI/MCL 100 ανήκει στη σειρά συμπαγών δοχείων αδράνειας του κατασκευαστή, διαθέσιμη σε χωρητικότητες από 30 έως 100 λίτρα.

Προορίζεται για λειτουργία με νερό του πρωτεύοντος κυκλώματος σε συστήματα όπου είναι σκόπιμο να αυξηθεί ο διαθέσιμος υδραυλικός όγκος, να αποθηκευτεί προσωρινά ενέργεια ή να αποσυνδεθεί εν μέρει η παραγωγή θερμότητας ή ψύξης από την κατανάλωση της εγκατάστασης.

Μπορεί να χρησιμοποιηθεί τόσο με ζεστό όσο και με κρύο νερό, επομένως είναι κατάλληλο για εγκαταστάσεις:

• Αεροθερμίας και αντλιών θερμότητας.
• Λεβήτων.
• Θέρμανσης με καλοριφέρ ή ενδοδαπέδια θέρμανση.
• Συστημάτων κλιματισμού.
• Ψυκτών νερού.
• Εγκαταστάσεων ηλιακής θερμικής ενέργειας.

Δεν είναι κατάλληλο για ζεστό νερό χρήσης

Ο κατασκευαστής ορίζει ρητά ότι αυτό το δοχείο αδράνειας δεν είναι κατάλληλο για ΖΝΧ.

Έχει σχεδιαστεί αποκλειστικά για λειτουργία σε κλειστό υδραυλικό κύκλωμα θέρμανσης ή κλιματισμού. Για τον λόγο αυτό, δεν πρέπει να χρησιμοποιείται ως δοχείο πόσιμου νερού ούτε ως δοχείο ζεστού νερού χρήσης για ανθρώπινη κατανάλωση.

Κατασκευή από ανθρακούχο χάλυβα

Το δοχείο είναι κατασκευασμένο από ανθρακούχο χάλυβα, υλικό κατάλληλο για κλειστά πρωτεύοντα κυκλώματα θερμικών εγκαταστάσεων.

Καθώς πρόκειται για δοχείο που προορίζεται για το τεχνικό κύκλωμα και όχι για νερό χρήσης, δεν διαθέτει την εσωτερική υάλωση που χαρακτηρίζει τους θερμοσίφωνες ΖΝΧ.

Πίεση λειτουργίας 6 bar

Η συμπαγής σειρά DPAC/DI/MCL από 30 έως 100 λίτρα έχει σχεδιαστεί για λειτουργία με μέγιστη πίεση 6 bar.

Αυτή η πίεση λειτουργίας επιτρέπει την ενσωμάτωσή του σε πολλές οικιακές και επαγγελματικές εγκαταστάσεις θέρμανσης και κλιματισμού. Το σύστημα πρέπει πάντα να περιλαμβάνει τις αντίστοιχες βαλβίδες και τα στοιχεία ασφαλείας, διαστασιολογημένα σύμφωνα με τα χαρακτηριστικά της εγκατάστασης.

Μέγιστη θερμοκρασία λειτουργίας 90 °C

Το Mecalia DPAC/DI/MCL δέχεται μέγιστη θερμοκρασία λειτουργίας 90 °C.

Αυτό το ευρύ θερμικό εύρος επιτρέπει τη χρήση του δοχείου τόσο σε εγκαταστάσεις θέρμανσης όσο και σε υδραυλικά συστήματα ψύξης, πάντα εντός των ορίων που ορίζει η Mecalia και τα υπόλοιπα εξαρτήματα του κυκλώματος.

Ιδανικό για εγκαταστάσεις με αντλία θερμότητας

Τα δοχεία αδράνειας είναι ιδιαίτερα συνηθισμένα σε εγκαταστάσεις αεροθερμίας και αντλίας θερμότητας, όπου επιτρέπουν την αύξηση του όγκου νερού που είναι διαθέσιμος στο κύκλωμα.

Η προσθήκη ενός σωστά διαστασιολογημένου όγκου αδράνειας μπορεί να βοηθήσει στη μείωση των κύκλων εκκίνησης και παύσης της γεννήτριας, στη σταθεροποίηση της υδραυλικής παροχής και στη διαθεσιμότητα προσωρινής θερμικής εφεδρείας.

Η τελική διαστασιολόγηση του δοχείου πρέπει να γίνεται σύμφωνα με την ισχύ της αντλίας θερμότητας, τον υπάρχοντα όγκο νερού, τις ελάχιστες απαιτήσεις παροχής του κατασκευαστή της γεννήτριας και τα συγκεκριμένα χαρακτηριστικά της εγκατάστασης.

Κατάλληλο για κυκλώματα θέρμανσης και ψύξης

Το δοχείο μπορεί να αποθηκεύει κρύο ή ζεστό νερό του πρωτεύοντος κυκλώματος, επομένως δεν περιορίζεται μόνο σε εφαρμογές θέρμανσης.

Μπορεί επίσης να χρησιμοποιηθεί σε εγκαταστάσεις κλιματισμού με ψύκτη ή αναστρέψιμη αντλία θερμότητας, ώστε να παρέχει αδράνεια στο κύκλωμα όταν το σύστημα λειτουργεί σε ψύξη.

Θερμομόνωση από άκαμπτη πολυουρεθάνη

Το δοχείο διαθέτει μόνωση με εγχυόμενο άκαμπτο αφρό πολυουρεθάνης, με στόχο τη μείωση της ανεπιθύμητης θερμικής ανταλλαγής μεταξύ του αποθηκευμένου νερού και του περιβάλλοντος.

Η μόνωση που χρησιμοποιεί η Mecalia είναι χωρίς HCFC.

Σε αυτή τη συμπαγή σειρά, ο κατασκευαστής χρησιμοποιεί επίσης εξωτερικό φινίρισμα με βαμμένη λαμαρίνα ψημένη σε φούρνο, προσφέροντας μηχανική προστασία στη μόνωση και κατάλληλο φινίρισμα για εσωτερικές τεχνικές εγκαταστάσεις.

Κάθετη επιτοίχια μορφή

Ο κωδικός 12508 περιλαμβάνεται από τη Mecalia στα μοντέλα επιτοίχιας εγκατάστασης της σειράς DPAC/DI/MCL.

Η μικρή του διάμετρος των 440 mm διευκολύνει την τοποθέτηση σε λεβητοστάσια και άλλους χώρους όπου επιδιώκεται ο περιορισμός της επιφάνειας που καταλαμβάνουν τα υδραυλικά εξαρτήματα.

Ο ισχύων τιμοκατάλογος του κατασκευαστή αναφέρει για τον συγκεκριμένο κωδικό περίπου τις εξής εμπορικές διαστάσεις:

• Διάμετρος: 440 mm.
• Ύψος: 913 mm.

Υδραυλικές συνδέσεις με σπείρωμα 1½"

Το δελτίο διαστάσεων του DPAC/DI/MCL 100 δείχνει διαφορετικές συνδέσεις κατανεμημένες κατακόρυφα και στις δύο πλευρές του δοχείου για να διευκολύνει την υδραυλική ενσωμάτωσή του.

Στο μοντέλο των 100 λίτρων, οι συνδέσεις που αναφέρονται στο τεχνικό σχέδιο είναι θηλυκά σπειρώματα 1½".

Ο σχεδιασμός προσφέρει συγκεκριμένα σημεία για:

• Συνδέσεις προς την εγκατάσταση.
• Συνδέσεις προς τη γεννήτρια ή τον λέβητα.
• Εξαέρωση ή τοποθέτηση αισθητήρα.
• Άδειασμα του δοχείου.

Η διάταξη πολλών λήψεων σε διαφορετικά ύψη προσφέρει ευελιξία για την προσαρμογή του υδραυλικού σχήματος στις ανάγκες κάθε εγκατάστασης.

Συνδέσεις για εγκατάσταση και γεννήτρια

Σύμφωνα με το τεχνικό σχέδιο της Mecalia, το δοχείο διαθέτει διάφορες λήψεις που προσδιορίζονται ειδικά ως συνδέσεις προς εγκατάσταση και συνδέσεις προς λέβητα.

Αυτή η διαμόρφωση διευκολύνει τη χρήση του ως στοιχείο αδράνειας τοποθετημένο μεταξύ της θερμικής γεννήτριας και του κυκλώματος διανομής.

Η συγκεκριμένη επιλογή των συνδέσεων που πρέπει να χρησιμοποιηθούν θα εξαρτηθεί από το υδραυλικό σχήμα, τις παροχές και τις συστάσεις του κατασκευαστή της γεννήτριας.

Άνω λήψη για εξαέρωση ή αισθητήρα

Το επάνω μέρος περιλαμβάνει σύνδεση προορισμένη για εξαέρωση ή τοποθέτηση αισθητήρα.

Αυτή η λήψη μπορεί να διευκολύνει την απομάκρυνση του αέρα που συσσωρεύεται στο επάνω μέρος του δοχείου ή να επιτρέψει την τοποθέτηση συμβατού στοιχείου μέτρησης, ανάλογα με τον σχεδιασμό της εγκατάστασης.

Κάτω σύνδεση για άδειασμα

Στο κάτω μέρος υπάρχει σύνδεση που προσδιορίζεται για άδειασμα, διευκολύνοντας τις εργασίες συντήρησης και αποστράγγισης του κυκλώματος όταν αυτό είναι απαραίτητο.

Βάρος 29 kg

Το Mecalia DPAC/DI/MCL 100 έχει περίπου βάρος κενού 29 kg.

Πρέπει να ληφθεί υπόψη ότι, όταν γεμίσει, το σύνολο αυξάνει σημαντικά το βάρος του. Το σύστημα επιτοίχιας στερέωσης και η φέρουσα κατασκευή πρέπει να διαστασιολογούνται ώστε να αντέχουν με ασφάλεια το συνολικό βάρος του γεμάτου δοχείου και τα φορτία που προκύπτουν από τις συνδεδεμένες σωληνώσεις.

Βοηθά στη σταθεροποίηση της λειτουργίας της εγκατάστασης

Η προσθήκη ενός δοχείου αδράνειας αυξάνει τον διαθέσιμο όγκο νερού μέσα στο κύκλωμα. Αυτό το θερμικό απόθεμα βοηθά στην εξομάλυνση των απότομων μεταβολών θερμοκρασίας και μπορεί να μειώσει τη συχνότητα με την οποία η γεννήτρια χρειάζεται να εκκινεί και να σταματά.

Σε εγκαταστάσεις με πολλαπλά κυκλώματα ή μεταβαλλόμενες απαιτήσεις, ο επιπλέον όγκος μπορεί επίσης να συμβάλει σε πιο σταθερές υδραυλικές συνθήκες.

Η ακριβής λειτουργία και το σχήμα σύνδεσης πρέπει να καθορίζονται κατά τον σχεδιασμό της εγκατάστασης, καθώς ένα δοχείο αδράνειας μπορεί να χρησιμοποιηθεί με διαφορετικούς τρόπους ανάλογα με τη γεννήτρια, τα θερμαντικά σώματα και το σύστημα ρύθμισης.

Τεχνικά χαρακτηριστικά του Mecalia 12508

• Μάρκα: Mecalia.
• Κωδικός: 12508.
• Μοντέλο: DPAC/DI/MCL 100.
• Τύπος: δοχείο αδράνειας.
• Χωρητικότητα: 100 λίτρα.
• Εφαρμογή: θέρμανση και κλιματισμός.
• Ρευστό: κρύο ή ζεστό νερό του πρωτεύοντος κυκλώματος.
• Κατάλληλο για ΖΝΧ: όχι.
• Τύπος κυκλώματος: κλειστό.
• Υλικό: ανθρακούχος χάλυβας.
• Εγκατάσταση: κάθετη επιτοίχια.
• Μέγιστη πίεση λειτουργίας: 6 bar.
• Μέγιστη θερμοκρασία λειτουργίας: 90 °C.
• Συνδέσεις: θηλυκές με σπείρωμα.
• Διάσταση συνδέσεων του μοντέλου 100 L: 1½".
• Σύνδεση για εξαέρωση/αισθητήρα: ναι.
• Σύνδεση για άδειασμα: ναι.
• Συνδέσεις προς εγκατάσταση: ναι.
• Συνδέσεις προς γεννήτρια/λέβητα: ναι.
• Μόνωση: εγχυόμενος άκαμπτος αφρός πολυουρεθάνης.
• Μόνωση χωρίς HCFC: ναι.
• Εξωτερικό φινίρισμα: βαμμένη λαμαρίνα ψημένη σε φούρνο.
• Διάμετρος: 440 mm.
• Τρέχον εμπορικό ύψος: 913 mm.
• Βάρος: περίπου 29 kg.
• Συμβατό με αντλία θερμότητας: ναι.
• Συμβατό με λέβητα: ναι.
• Συμβατό με ηλιακή ενέργεια: ναι.
• Χρήση σε ψύξη: ναι.

Συμπαγές δοχείο αδράνειας για αντλία θερμότητας και κλιματισμό

Το Mecalia DPAC/DI/MCL 100 προσφέρει 100 επιπλέον λίτρα υδραυλικού όγκου σε συμπαγή μορφή επιτοίχιας εγκατάστασης, αποτελώντας μια ιδιαίτερα χρήσιμη λύση για συστήματα αεροθερμίας, θέρμανσης και ψύξης όπου απαιτείται αύξηση της θερμικής αδράνειας του κυκλώματος.

Η κατασκευή του από ανθρακούχο χάλυβα, η μέγιστη πίεση 6 bar, η θερμοκρασία λειτουργίας έως 90 °C, η μόνωση πολυουρεθάνης και οι πολλαπλές συνδέσεις 1½" διευκολύνουν την ενσωμάτωσή του σε διαφορετικά επαγγελματικά υδραυλικά σχήματα.

Καθώς προορίζεται αποκλειστικά για νερό του πρωτεύοντος κυκλώματος, πρέπει πάντα να χρησιμοποιείται σε κλειστό κύκλωμα και όχι ως δοχείο ζεστού νερού χρήσης.
