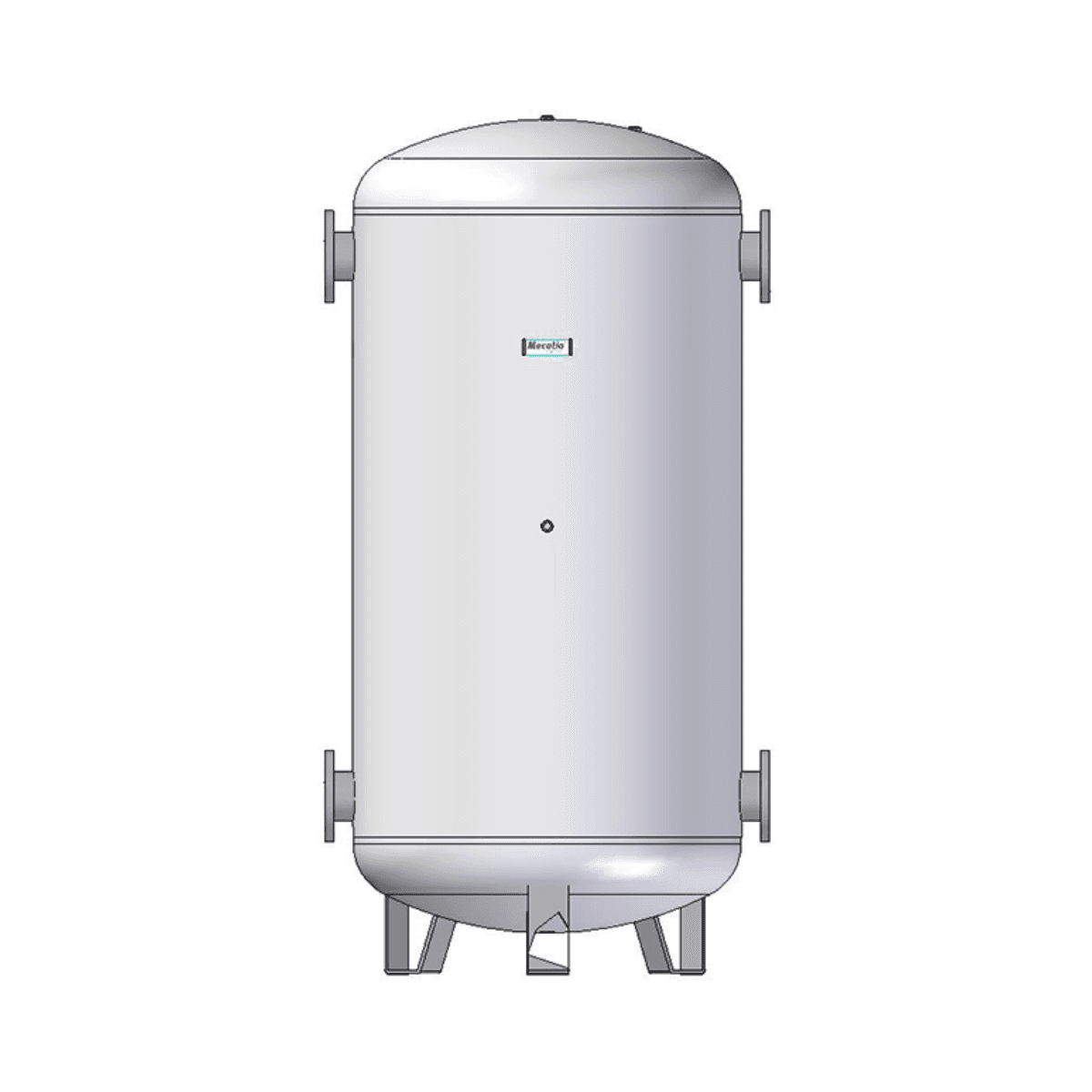

Δοχείο αδράνειας από ανοξείδωτο χάλυβα Mecalia DPI/DI 100 λίτρων

Ο δοχείο αδράνειας Mecalia DPI/DI 100 λίτρων, κωδικός 02704, έχει σχεδιαστεί για τη συσσώρευση κρύου ή ζεστού νερού από το πρωτεύον κύκλωμα σε εγκαταστάσεις θέρμανσης και κλιματισμού. Είναι κατασκευασμένο από ανοξείδωτο χάλυβα AISI 304, διαθέτει θερμομόνωση και έχει σχεδιαστεί για κάθετη εγκατάσταση στο δάπεδο.

Με μέγιστη πίεση λειτουργίας 6 bar και εύρος θερμοκρασίας από -10 έως 90 βαθμούς Κελσίου, το δοχείο αυτό επιτρέπει την αύξηση του διαθέσιμου όγκου νερού στο κύκλωμα και συμβάλλει σε πιο σταθερή λειτουργία συστημάτων με αντλία θερμότητας, λέβητα, ηλιακή ενέργεια ή μονάδες παραγωγής κρύου νερού.

Δοχείο αδράνειας 100 λίτρων για θέρμανση και κλιματισμό

Το Mecalia DPI/DI 100 λειτουργεί ως όγκος αποθήκευσης μέσα στο πρωτεύον κύκλωμα της εγκατάστασης. Η λειτουργία του είναι να αποθηκεύει θερμική ενέργεια με τη μορφή ζεστού ή κρύου νερού και να παρέχει ένα απόθεμα που μπορεί να χρησιμοποιηθεί όταν το απαιτεί η εγκατάσταση.

Η προσθήκη ενός δοχείου αδράνειας μπορεί να βοηθήσει στην αύξηση του διαθέσιμου υδραυλικού όγκου και στη σταθεροποίηση της λειτουργίας της εγκατάστασης, ιδιαίτερα σε συστήματα κλιματισμού και θέρμανσης που λειτουργούν με γεννήτριες όπως αντλίες θερμότητας, λέβητες ή ηλιακά συστήματα.

Κατασκευασμένο από ανοξείδωτο χάλυβα AISI 304

Το σώμα του δοχείου είναι κατασκευασμένο από ανοξείδωτο χάλυβα AISI 304, προσφέροντας ανθεκτική κατασκευή για χρήση με νερό του πρωτεύοντος κυκλώματος.

Η Mecalia ορίζει αυτό το μοντέλο για λειτουργία αποκλειστικά σε κλειστά κυκλώματα. Το δοχείο δεν έχει σχεδιαστεί για άμεση αποθήκευση ζεστού νερού χρήσης, επομένως πρέπει να χρησιμοποιείται μόνο στις υδραυλικές εφαρμογές που υποδεικνύει ο κατασκευαστής.

Κατάλληλο για κρύο και ζεστό νερό

Το δοχείο μπορεί να χρησιμοποιηθεί τόσο με ζεστό όσο και με κρύο νερό του πρωτεύοντος κυκλώματος. Η θερμοκρασία λειτουργίας του κυμαίνεται από -10 έως 90 βαθμούς Κελσίου, γεγονός που επιτρέπει την ενσωμάτωσή του σε διαφορετικές διαμορφώσεις θέρμανσης και ψύξης.

Μεταξύ των εφαρμογών που υποδεικνύει η Mecalia περιλαμβάνονται εγκαταστάσεις κλιματισμού με ψύκτη νερού, συστήματα ηλιακής ενέργειας, αντλίες θερμότητας και λέβητες.

Πίεση λειτουργίας 6 bar

Το Mecalia DPI/DI 100 είναι σχεδιασμένο να λειτουργεί με μέγιστη πίεση 6 bar. Η εγκατάσταση πρέπει πάντα να διαθέτει τα κατάλληλα υδραυλικά μέσα προστασίας και η Mecalia αναφέρει ρητά την ανάγκη εγκατάστασης βαλβίδων ασφαλείας.

Η πίεση, η θερμοκρασία και η υδραυλική διαμόρφωση της εγκατάστασης πρέπει να διατηρούνται εντός των ορίων που ορίζει ο κατασκευαστής.

Θερμομόνωση από πολυουρεθάνη

Το δοχείο διαθέτει θερμομόνωση από εγχυόμενο άκαμπτο αφρό πολυουρεθάνης, με δηλωμένη θερμική αγωγιμότητα 0,022 watt ανά μέτρο και βαθμό Κελσίου και πυκνότητα μεταξύ 45 και 50 κιλών ανά κυβικό μέτρο.

Ο αφρός που χρησιμοποιείται είναι χωρίς HCFC και μειώνει τις θερμικές ανταλλαγές μεταξύ του αποθηκευμένου νερού και του περιβάλλοντος, βοηθώντας στη διατήρηση της θερμοκρασίας του κυκλώματος για μεγαλύτερο χρονικό διάστημα.

Το εξωτερικό φινίρισμα πραγματοποιείται με επένδυση PVC ή ημιάκαμπτου πολυεστέρα, ανάλογα με τη χωρητικότητα του δοχείου.

Κάθετη εγκατάσταση στο δάπεδο

Το DPI/DI 100 έχει σχεδιαστεί για κάθετη εγκατάσταση με στήριξη στο δάπεδο. Το δοχείο διαθέτει πόδια στο κάτω μέρος για να παρέχει σταθερή βάση και να διατηρεί το κέλυφος απομακρυσμένο από την επιφάνεια εγκατάστασης.

Η κάθετη μορφή του επιτρέπει τη συγκέντρωση των 100 λίτρων χωρητικότητας σε μικρότερη επιφάνεια, διευκολύνοντας την ενσωμάτωσή του σε τεχνικούς χώρους και χώρους που προορίζονται για εξοπλισμό θέρμανσης και κλιματισμού.

Τέσσερις κύριες σπειρωτές συνδέσεις

Τα δοχεία DPI/DI έως 500 λίτρα διαθέτουν τέσσερις κύριες υποδοχές με θηλυκό σπείρωμα. Στο μοντέλο των 100 λίτρων, οι κύριες συνδέσεις για τα κυκλώματα θέρμανσης και ψύξης είναι 1 1/2 ίντσας.

Αυτές οι συνδέσεις επιτρέπουν τη διαμόρφωση του δοχείου ως στοιχείο αποθήκευσης και υδραυλικής διασύνδεσης μεταξύ της γεννήτριας και των καταναλωτικών κυκλωμάτων.

Συνδέσεις του Mecalia DPI/DI 100

• Εξαέρωση: σύνδεση μισής ίντσας.
• Βαλβίδα ασφαλείας: σύνδεση μισής ίντσας.
• Έξοδος προς το κύκλωμα θέρμανσης: σύνδεση 1 1/2 ίντσας.
• Έξοδος προς το κύκλωμα ψύξης: σύνδεση 1 1/2 ίντσας.
• Άδειασμα: σύνδεση τριών τετάρτων της ίντσας.
• Είσοδος από ψύκτη ή επιστροφή προς λέβητα: σύνδεση 1 1/2 ίντσας.
• Υποδοχή για θερμόμετρο: σύνδεση μισής ίντσας.
• Είσοδος από λέβητα ή επιστροφή προς ψύκτη: σύνδεση 1 1/2 ίντσας.

Έτοιμο για διαφορετικές υδραυλικές διαμορφώσεις

Η διάταξη των συνδέσεων επιτρέπει τη χρήση του δοχείου με εξοπλισμό που προορίζεται τόσο για παραγωγή θερμότητας όσο και ψύξης. Η Mecalia προσδιορίζει ειδικές λήψεις για την είσοδο από λέβητα, επιστροφή προς λέβητα, είσοδο από ψύκτη, επιστροφή προς ψύκτη και εξόδους προς τα καταναλωτικά κυκλώματα.

Διαθέτει επίσης ανεξάρτητες συνδέσεις για εξαέρωση, άδειασμα, βαλβίδα ασφαλείας και θερμόμετρο, διευκολύνοντας την ενσωμάτωση των απαραίτητων βοηθητικών στοιχείων στην εγκατάσταση.

Συμπαγείς διαστάσεις για χωρητικότητα 100 λίτρων

Το μοντέλο DPI/DI 100 παρουσιάζει εξωτερική διάμετρο περίπου 520 χιλιοστά και συνολικό ύψος 963 χιλιοστά.

Το κυλινδρικό σώμα διαθέτει δηλωμένο ωφέλιμο ύψος 600 χιλιοστά και το σύνολο έχει περίπου βάρος 26 κιλά.

Αυτές οι διαστάσεις διευκολύνουν τον σχεδιασμό του απαιτούμενου χώρου στον τεχνικό χώρο και πρέπει να λαμβάνονται υπόψη για να διασφαλιστεί η κατάλληλη πρόσβαση κατά την εγκατάσταση και τη συντήρηση.

Εφαρμογές με αντλία θερμότητας και αεροθερμία

Μεταξύ των εφαρμογών που υποδεικνύει η Mecalia περιλαμβάνεται η θέρμανση ή ψύξη μέσω αντλίας θερμότητας. Για τον λόγο αυτό, το DPI/DI 100 μπορεί να ενσωματωθεί ως δοχείο αδράνειας σε συμβατές εγκαταστάσεις αεροθερμίας που απαιτούν αύξηση του όγκου νερού του πρωτεύοντος κυκλώματος.

Η διαστασιολόγηση του δοχείου πρέπει να γίνεται σύμφωνα με τις υδραυλικές ανάγκες του συστήματος και τις οδηγίες του κατασκευαστή της αντλίας θερμότητας ή της εγκατεστημένης γεννήτριας.

Χρήση με λέβητες, ηλιακή ενέργεια και ψύκτες

Εκτός από τις αντλίες θερμότητας, η Mecalia προβλέπει τη χρήση της σειράς DPI/DI με λέβητες, συστήματα ηλιακής ενέργειας και ψύκτες νερού.

Το δοχείο μπορεί να λειτουργήσει ως στοιχείο αποθήκευσης θερμικής ενέργειας, προσαρμόζοντας την παραγωγή της γεννήτριας στις ανάγκες του κυκλώματος, τόσο σε εφαρμογές θέρμανσης όσο και ψύξης.

Τεχνικά χαρακτηριστικά του Mecalia DPI/DI 100

• Μάρκα: Mecalia.
• Κωδικός: 02704.
• Μοντέλο: DPI/DI 100.
• Τύπος προϊόντος: δοχείο αδράνειας.
• Χωρητικότητα: 100 λίτρα.
• Υλικό: ανοξείδωτος χάλυβας AISI 304.
• Εφαρμογή: κρύο ή ζεστό νερό πρωτεύοντος κυκλώματος.
• Χρήση: θέρμανση και κλιματισμός.
• Λειτουργία: κλειστό κύκλωμα.
• Κατάλληλο για ζεστό νερό χρήσης: όχι.
• Μέγιστη πίεση λειτουργίας: 6 bar.
• Θερμοκρασία λειτουργίας: από -10 έως 90 βαθμούς Κελσίου.
• Εγκατάσταση: κάθετη στο δάπεδο.
• Εξωτερική διάμετρος: 520 χιλιοστά.
• Συνολικό ύψος: 963 χιλιοστά.
• Ύψος σώματος που δηλώνει ο κατασκευαστής: 600 χιλιοστά.
• Βάρος: περίπου 26 κιλά.
• Κύριες συνδέσεις: θηλυκό σπείρωμα 1 1/2 ίντσας.
• Σύνδεση εξαέρωσης: μισή ίντσα.
• Σύνδεση για βαλβίδα ασφαλείας: μισή ίντσα.
• Σύνδεση αδειάσματος: τρία τέταρτα της ίντσας.
• Σύνδεση για θερμόμετρο: μισή ίντσα.
• Θερμομόνωση: άκαμπτος αφρός εγχυόμενης πολυουρεθάνης.
• Θερμική αγωγιμότητα της μόνωσης: 0,022 watt ανά μέτρο και βαθμό Κελσίου.
• Πυκνότητα της μόνωσης: μεταξύ 45 και 50 κιλών ανά κυβικό μέτρο.
• Μόνωση χωρίς HCFC: ναι.
• Συμβατές πηγές παραγωγής: αντλία θερμότητας, λέβητας, ηλιακή ενέργεια και ψύκτης νερού.

Ανοξείδωτο δοχείο αδράνειας για σταθεροποίηση του πρωτεύοντος κυκλώματος

Το Mecalia DPI/DI 100 προσφέρει χωρητικότητα 100 λίτρων σε δοχείο από ανοξείδωτο χάλυβα AISI 304, έτοιμο να λειτουργήσει τόσο με ζεστό όσο και με κρύο νερό. Η θερμομόνωσή του, η πίεση λειτουργίας 6 bar και οι πολλαπλές συνδέσεις επιτρέπουν την ενσωμάτωσή του σε μεγάλη ποικιλία συστημάτων θέρμανσης και κλιματισμού.

Η συμβατότητά του με αντλίες θερμότητας, λέβητες, ηλιακή ενέργεια και ψύκτες το καθιστά ιδιαίτερα χρήσιμο ως όγκο αποθήκευσης σε εγκαταστάσεις όπου απαιτείται μεγαλύτερη θερμική αδράνεια και πιο σταθερή υδραυλική λειτουργία, πάντα μέσα σε κλειστό κύκλωμα και χωρίς άμεση χρήση για ζεστό νερό χρήσης.
