Διασωληνωτήρας με σπιράλ επισμάλτωση δαπέδου 150 λίτρων διάμετρος 560mm

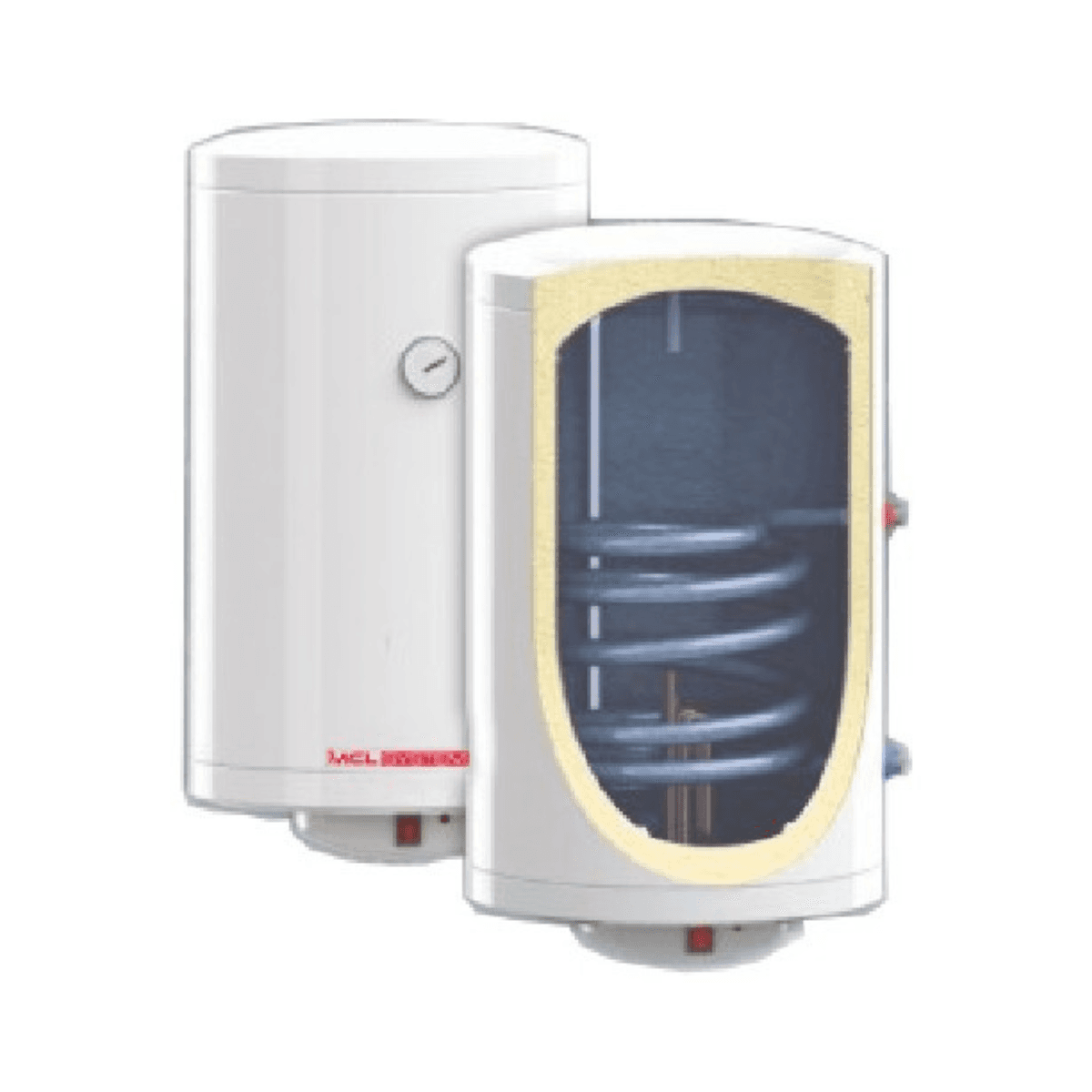

Ο διαστρωματικός θερμοδοχέας Mecalia 05825 DPAV/IBC 150 είναι ένας κάθετος δαπέδου δοχείο για την αποθήκευση και παραγωγή ζεστού νερού χρήσης (ΖΝΧ), κατασκευασμένος από εφυαλωμένο χάλυβα και εξοπλισμένος με εναλλάκτη θερμότητας μέσω σπειροειδούς σερπαντίνας. Με ονομαστική χωρητικότητα 150 λίτρων, είναι ειδικά διαστασιολογημένος για λειτουργία με αντλίες θερμότητας, αν και η Mecalia προβλέπει επίσης τη χρήση του με λέβητες και συστήματα ηλιακής ενέργειας.

Η σερπαντίνα διαθέτει επιφάνεια εναλλαγής 1,40 m² και δηλωμένη ισχύ εναλλαγής 18 kW υπό τις συνθήκες δοκιμής που ορίζει ο κατασκευαστής. Το δοχείο ενσωματώνει μόνωση από άκαμπτο αφρό πολυουρεθάνης χωρίς HCFC, καθοδική προστασία μέσω ανόδιου μαγνησίου και θυρίδα επιθεώρησης για ευκολότερους ελέγχους και συντήρηση.

Θερμοδοχείο 150 λίτρων για παραγωγή ΖΝΧ

Ο κωδικός Mecalia 05825 ανήκει στη σειρά DPAV/IBC θερμοδοχείων με σπειροειδή σερπαντίνα και έχει σχεδιαστεί για εγκαταστάσεις που χρειάζονται παραγωγή και αποθήκευση ζεστού νερού χρήσης μέσω εξωτερικής θερμικής πηγής.

Το μοντέλο διαθέτει ονομαστική χωρητικότητα 150 λίτρων και δηλωμένη ωφέλιμη χωρητικότητα 131 λίτρων, καθιστώντας το κατάλληλο για οικιακές καταναλώσεις και μικρούς ή μεσαίους όγκους αποθήκευσης.

Στις συνήθεις εφαρμογές του περιλαμβάνονται μονοκατοικίες και άλλες οικιακές εγκαταστάσεις ΖΝΧ.

Ειδικά σχεδιασμένο για αντλία θερμότητας

Η Mecalia έχει διαστασιολογήσει την εσωτερική σερπαντίνα της σειράς DPAV/IBC λαμβάνοντας υπόψη τις ανάγκες μιας εγκατάστασης με αντλία θερμότητας.

Αυτό είναι ιδιαίτερα σημαντικό σε συστήματα αεροθερμίας, όπου οι θερμοκρασίες του πρωτεύοντος κυκλώματος είναι συνήθως χαμηλότερες από εκείνες που χρησιμοποιούνται παραδοσιακά με λέβητα και απαιτείται κατάλληλη επιφάνεια εναλλαγής για τη μεταφορά ενέργειας στο αποθηκευμένο νερό.

Η τρέχουσα εμπορική τεκμηρίωση της Mecalia προβλέπει το μοντέλο για συστήματα με:

• Αντλία θερμότητας.
• Λέβητα.
• Ηλιακή ενέργεια.

Σπειροειδής σερπαντίνα 1,40 m²

Το DPAV/IBC 150 ενσωματώνει σπειροειδή σερπαντίνα με επιφάνεια εναλλαγής 1,40 m².

Ο εσωτερικός όγκος της σερπαντίνας είναι 8,6 λίτρα και η Mecalia δηλώνει απώλεια φορτίου περίπου 0,12 m.c.a. στις αναφερόμενες συνθήκες δοκιμής.

Αυτός ο εσωτερικός εναλλάκτης επιτρέπει τη μεταφορά της ενέργειας από το πρωτεύον κύκλωμα της αντλίας θερμότητας, του λέβητα ή του συμβατού ηλιακού συστήματος στο αποθηκευμένο ΖΝΧ.

Ισχύς εναλλαγής 18 kW

Για το μοντέλο των 150 λίτρων, η Mecalia δηλώνει ισχύ εναλλαγής 18 kW.

Η τιμή αυτή ορίζεται με συνθήκες λειτουργίας του πρωτεύοντος κυκλώματος 55/45 °C και του δευτερεύοντος κυκλώματος 10/45 °C, επομένως η πραγματική ισχύς που θα επιτευχθεί σε μια εγκατάσταση θα εξαρτηθεί από τις θερμοκρασίες, τις παροχές και τις πραγματικές συνθήκες λειτουργίας.

Παραγωγή ΖΝΧ έως 440 l/h υπό συνθήκες δοκιμής

Υπό τις συνθήκες δοκιμής που υποδεικνύει η Mecalia, το DPAV/IBC 150 παρουσιάζει παραγωγή 440 λίτρων ανά ώρα.

Η παροχή πρωτεύοντος που χρησιμοποιεί ως αναφορά ο κατασκευαστής είναι 1.550 l/h.

Τα δεδομένα αυτά επιτρέπουν ακριβέστερη διαστασιολόγηση της συμπεριφοράς του θερμοδοχείου όταν ενσωματώνεται με τον κατάλληλο θερμικό γεννήτρια.

Δοχείο από εφυαλωμένο χάλυβα

Το δοχείο κατασκευάζεται από εφυαλωμένο χάλυβα με τη μέθοδο flow-coating στους 850 °C, σύμφωνα με το DIN 4753.

Η εφυάλωση δημιουργεί εσωτερική επένδυση που προστατεύει τον χάλυβα από τη συνεχή επαφή με το νερό χρήσης και αποτελεί μέρος της αντιδιαβρωτικής προστασίας του δοχείου.

Περιλαμβάνεται άνοδος μαγνησίου

Το θερμοδοχείο ενσωματώνει στάνταρ ένα καθοδικό άνοδο προστασίας από μαγνήσιο.

Η άνοδος λειτουργεί ως αναλώσιμο στοιχείο για να συμπληρώνει την προστασία του δοχείου από τη διάβρωση. Όπως συμβαίνει στους εφυαλωμένους συσσωρευτές, πρέπει να ελέγχεται περιοδικά και να αντικαθίσταται όταν η φθορά της το απαιτεί.

Θερμομόνωση από πολυουρεθάνη

Το DPAV/IBC χρησιμοποιεί άκαμπτο αφρό πολυουρεθάνης χωρίς HCFC ως θερμομόνωση.

Το εξωτερικό φινίρισμα που αναφέρει η Mecalia είναι σε skay. Η μόνωση βοηθά στη μείωση των θερμικών απωλειών του αποθηκευμένου νερού και, κατά συνέπεια, της ανάγκης επαναθέρμανσης του δοχείου.

Ενεργειακή κλάση C

Το τεχνικό δελτίο του μοντέλου DPAV/IBC 150 ορίζει ενεργειακή κλάση απόδοσης C.

Οι στατικές απώλειες που δηλώνει ο κατασκευαστής είναι 73 W.

Κάθετη εγκατάσταση δαπέδου

Το θερμοδοχείο έχει σχεδιαστεί για κάθετη εγκατάσταση επί δαπέδου.

Η κυλινδρική του μορφή επιτρέπει τη συγκέντρωση 150 λίτρων ονομαστικής χωρητικότητας σε εξωτερικές διαστάσεις:

• Διάμετρος: 560 mm.
• Ύψος: 1.070 mm.

Οι διαστάσεις αυτές πρέπει να λαμβάνονται υπόψη τόσο για την επιλογή της θέσης όσο και για τον απαραίτητο χώρο πρόσβασης κατά την εγκατάσταση και τις μετέπειτα εργασίες συντήρησης.

Περιλαμβάνεται θυρίδα επιθεώρησης

Το Mecalia DPAV/IBC διαθέτει θυρίδα επιθεώρησης DN110, διευκολύνοντας την πρόσβαση στο εσωτερικό του δοχείου κατά ορισμένες εργασίες ελέγχου και συντήρησης.

Αυτό το χαρακτηριστικό είναι ιδιαίτερα χρήσιμο για την περιοδική συντήρηση του συσσωρευτή καθ’ όλη τη διάρκεια ζωής του.

Σύνδεση για ηλεκτρική αντίσταση

Το δοχείο διαθέτει στόμιο 1½" προβλεπόμενο για την εγκατάσταση συμβατής ηλεκτρικής αντίστασης.

Η σύνδεση αυτή επιτρέπει διαμορφώσεις με ηλεκτρική υποβοήθηση όταν ο σχεδιασμός της εγκατάστασης το απαιτεί. Η αντίσταση δεν πρέπει να θεωρείται περιλαμβανόμενη, εκτός αν αναφέρεται ρητά στην παράδοση.

Σύνδεση ανακυκλοφορίας ΖΝΧ

Το θερμοδοχείο διαθέτει σύνδεση ανακυκλοφορίας 3/4".

Το στόμιο αυτό επιτρέπει την ενσωμάτωσή του σε δίκτυα ΖΝΧ με κύκλωμα επιστροφής, συνηθισμένα όταν επιδιώκεται άμεση διαθεσιμότητα ζεστού νερού σε σημεία κατανάλωσης μακριά από τον συσσωρευτή.

Στόμια για θερμοστάτη

Το δοχείο διαθέτει διαφορετικά στόμια 1/2" για θερμοστάτη ή αισθητήρες θερμοκρασίας, επιτρέποντας την παρακολούθηση της θερμοκρασίας του αποθηκευμένου νερού και τη χρήση αυτής της πληροφορίας για τη ρύθμιση του θερμικού γεννήτρια.

Υδραυλικές συνδέσεις

Σύμφωνα με το τεχνικό σχέδιο της Mecalia, το μοντέλο DPAV/IBC 150 διαθέτει τις ακόλουθες συνδέσεις:

• Άνοδος μαγνησίου: 1¼".
• Θυρίδα επιθεώρησης: DN110.
• Άδειασμα: 1".
• Είσοδος κρύου νερού: 1".
• Επιστροφή πρωτεύοντος κυκλώματος: 1".
• Στόμια για θερμοστάτη: 1/2".
• Ανακυκλοφορία ΖΝΧ: 3/4".
• Προσαγωγή πρωτεύοντος κυκλώματος: 1".
• Έξοδος ΖΝΧ: 1".
• Σύνδεση για ηλεκτρική αντίσταση: 1½".
• Σύνδεση για εξαέρωση: 1".

Μέγιστη θερμοκρασία λειτουργίας 90 °C

Η Mecalia ορίζει μέγιστη θερμοκρασία λειτουργίας 90 °C για αυτή τη σειρά θερμοδοχείων.

Ο κατασκευαστής αναφέρει επίσης ότι πρέπει να εγκαθίστανται πάντα οι αντίστοιχες βαλβίδες ασφαλείας στο σύστημα.

Βάρος 70 kg

Το DPAV/IBC 150 παρουσιάζει περίπου βάρος κενού 70 kg.

Όταν γεμίσει, το συνολικό βάρος της εγκατάστασης αυξάνεται σημαντικά, επομένως το δάπεδο και η επιλεγμένη θέση πρέπει να είναι κατάλληλα για να υποστηρίξουν το δοχείο σε λειτουργία.

Τεχνικά χαρακτηριστικά του Mecalia 05825

• Μάρκα: Mecalia.
• Κωδικός: 05825.
• Μοντέλο: DPAV/IBC 150.
• Τύπος: θερμοδοχείο ΖΝΧ με σπειροειδή σερπαντίνα.
• Εγκατάσταση: κάθετη επί δαπέδου.
• Ονομαστική χωρητικότητα: 150 λίτρα.
• Ωφέλιμη χωρητικότητα: 131 λίτρα.
• Υλικό δοχείου: εφυαλωμένος χάλυβας.
• Σύστημα εφυάλωσης: flow-coating στους 850 °C σύμφωνα με DIN 4753.
• Επιφάνεια σερπαντίνας: 1,40 m².
• Όγκος σερπαντίνας: 8,6 λίτρα.
• Ισχύς εναλλαγής: 18 kW.
• Παραγωγή ΖΝΧ: 440 l/h στις συνθήκες δοκιμής του κατασκευαστή.
• Παροχή πρωτεύοντος: 1.550 l/h.
• Απώλεια φορτίου σερπαντίνας: 0,12 m.c.a.
• Συνθήκες δοκιμής πρωτεύοντος: 55/45 °C.
• Συνθήκες δοκιμής δευτερεύοντος: 10/45 °C.
• Μέγιστη θερμοκρασία λειτουργίας: 90 °C.
• Μόνωση: άκαμπτος αφρός πολυουρεθάνης.
• Χωρίς HCFC: ναι.
• Εξωτερικό φινίρισμα: skay.
• Αντιδιαβρωτική προστασία: καθοδική άνοδος μαγνησίου.
• Άνοδος περιλαμβάνεται: ναι.
• Θυρίδα επιθεώρησης: DN110.
• Σύνδεση για αντίσταση: 1½".
• Σύνδεση ανακυκλοφορίας: 3/4".
• Ενεργειακή κλάση: C.
• Στατικές απώλειες: 73 W.
• Διάμετρος: 560 mm.
• Ύψος: 1.070 mm.
• Βάρος: περίπου 70 kg.

Θερμοδοχείο για αεροθερμία, λέβητα ή ηλιακή ενέργεια

Το Mecalia 05825 DPAV/IBC 150 προσφέρει μια συμπαγή λύση για παραγωγή και αποθήκευση ΖΝΧ μέσω εξωτερικού θερμικού γεννήτρια. Η σερπαντίνα των 1,40 m² είναι ειδικά διαστασιολογημένη για λειτουργία με αντλία θερμότητας, ενώ η εμπορική τεκμηρίωση της Mecalia προβλέπει επίσης χρήση με λέβητα και ηλιακή ενέργεια.

Ο συνδυασμός δοχείου από εφυαλωμένο χάλυβα, προστασίας με άνοδο μαγνησίου, μόνωσης πολυουρεθάνης, θυρίδας επιθεώρησης, σύνδεσης ανακυκλοφορίας και στομίου για ηλεκτρική αντίσταση επιτρέπει την ενσωμάτωσή του σε οικιακές εγκαταστάσεις ΖΝΧ που απαιτούν κάθετο θερμοδοχείο 150 λίτρων με καλές δυνατότητες συντήρησης και υδραυλικής διαμόρφωσης.
