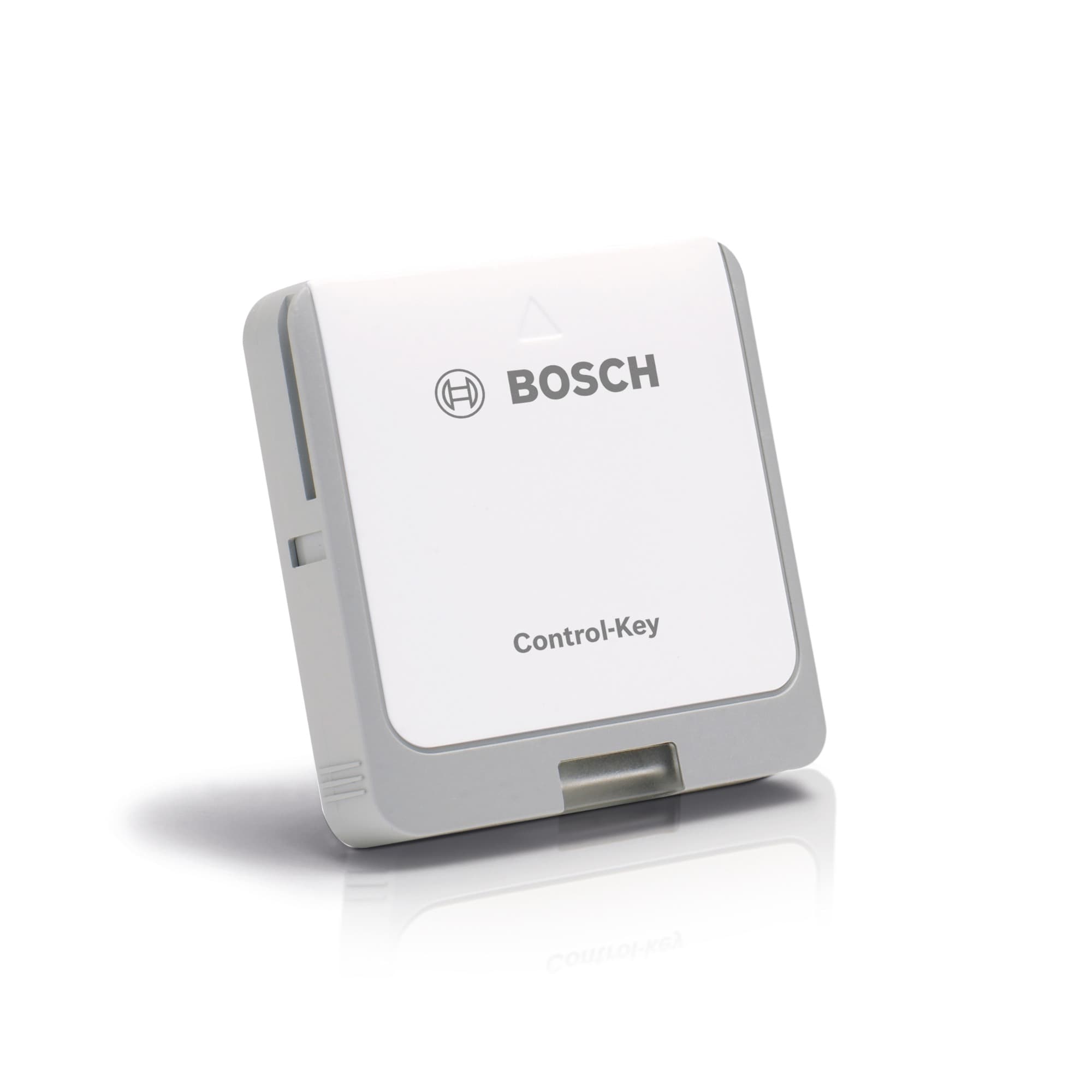

Δέκτης ραδιοσυχνότητας Bosch Control Key K20 RF

Ο δέκτης ραδιοσυχνοτήτων Bosch Control-Key K20 RF 7738113610 είναι μια ασύρματη μονάδα επικοινωνίας σχεδιασμένη για τη σύνδεση συμβατών λεβήτων Bosch/Junkers με το σύστημα ρύθμισης EasyControl CT200. Χάρη στην επικοινωνία μέσω ραδιοσυχνοτήτων, επιτρέπει τη μεταφορά δεδομένων μεταξύ του λέβητα και του ελεγκτή χωρίς να απαιτείται εγκατάσταση καλωδίου επικοινωνίας μεταξύ των δύο συσκευών, διευκολύνοντας μια πιο καθαρή και ευέλικτη εγκατάσταση.

Η αναφορά 7738113610, που τεχνικά αναγνωρίζεται από τη Bosch ως K20 RF / EC-CT, λειτουργεί με το πρωτόκολλο επικοινωνίας EMS 2 και χρησιμοποιεί ζώνη ραδιοσυχνοτήτων από 868,3 έως 869,5 MHz. Έχει σχεδιαστεί ειδικά για λέβητες εξοπλισμένους με υποδοχή ή θύρα συμβατή με Control-Key, επομένως η συμβατότητα πρέπει πάντα να ελέγχεται με το ακριβές μοντέλο της θερμικής γεννήτριας.

Ασύρματη επικοινωνία μεταξύ λέβητα και EasyControl CT200

Η κύρια λειτουργία του Control-Key K20 RF είναι να δημιουργεί επικοινωνία μέσω ραδιοσυχνοτήτων μεταξύ ενός συμβατού λέβητα και του έξυπνου θερμοστάτη Bosch EasyControl CT200.

Αυτή η λύση επιτρέπει την αποφυγή του καλωδίου επικοινωνίας μεταξύ του ελεγκτή που βρίσκεται στην κατοικία και του λέβητα, προσφέροντας μεγαλύτερη ελευθερία στην επιλογή της θέσης του θερμοστάτη εντός των ορίων κάλυψης και των συνθηκών εγκατάστασης που ορίζει η Bosch.

Η μονάδα λειτουργεί ως διεπαφή επικοινωνίας του συστήματος και όχι ως ανεξάρτητος θερμοστάτης. Για ρύθμιση της θερμοκρασίας χώρου απαιτείται η χρήση της σε συνδυασμό με συμβατό ελεγκτή, όπως ο EasyControl CT200.

Σχεδιασμένο για συμβατούς λέβητες Bosch και Junkers

Το K20 RF προορίζεται για συγκεκριμένες γεννήτριες Bosch/Junkers που είναι έτοιμες να χρησιμοποιήσουν Control-Key και επικοινωνία EMS 2.

Στην τρέχουσα τεκμηρίωση του κατασκευαστή προβλέπεται η χρήση του σε διαμορφώσεις με διάφορους λέβητες Bosch Condens και συμβατά μοντέλα Junkers. Μεταξύ των οικογενειών που αναφέρονται από τη Bosch στην τεκμηρίωση ρύθμισης περιλαμβάνονται, ανάλογα με την αγορά και την έκδοση:

• Bosch Condens 2300i W.
• Bosch Condens 5300i W.
• Bosch Condens 5300i WT.
• Bosch Condens 5300i WM.
• Bosch Condens 5700i W.
• Bosch Condens 5700i WT.
• Ορισμένοι λέβητες Junkers Cerapur.
• Άλλες συσκευές εξοπλισμένες με συμβατή θύρα για Control-Key.

Η ύπαρξη επικοινωνίας EMS από μόνη της δεν εγγυάται τη συμβατότητα. Πριν από την αγορά ή την εγκατάσταση του K20 RF πρέπει να ελεγχθεί ότι ο συγκεκριμένος λέβητας διαθέτει τη συμβατή υποδοχή και ηλεκτρονική διάταξη που υποδεικνύει η Bosch.

Συμβατό με Bosch EasyControl CT200

Το Bosch EasyControl CT200 είναι ένας συνδεδεμένος ελεγκτής για συστήματα θέρμανσης που επιτρέπει τη διαχείριση της θερμοκρασίας και του προγραμματισμού του συστήματος.

Το Control-Key K20 RF επιτρέπει την ασύρματη επικοινωνία μεταξύ του CT200 και του συμβατού λέβητα, εξαλείφοντας την ανάγκη για ενσύρματη σύνδεση bus μεταξύ των δύο σημείων στις διαμορφώσεις που υποστηρίζονται από τον κατασκευαστή.

Επικοινωνία μέσω ραδιοσυχνοτήτων 868 MHz

Το K20 RF χρησιμοποιεί ασύρματη επικοινωνία στη ζώνη της Ευρώπης:

• Συχνότητα RF: 868,3-869,5 MHz.
• Μέγιστη ισχύς ραδιοσυχνοτήτων: 10 dBm.

Αυτή η ζώνη προορίζεται για ασύρματες επικοινωνίες μικρής εμβέλειας και επιτρέπει τη δημιουργία σύνδεσης μεταξύ των συμβατών εξαρτημάτων του συστήματος θέρμανσης.

Η πραγματική απόσταση επικοινωνίας εξαρτάται από τις συνθήκες κάθε κτιρίου, συμπεριλαμβανομένων των τοίχων, των μεταλλικών κατασκευών, της διαρρύθμισης των χώρων, των παρεμβολών και της θέσης των συσκευών.

Επικοινωνία μέσω bus EMS 2

Η διεπαφή επικοινωνίας με τον λέβητα χρησιμοποιεί το σύστημα EMS 2 της Bosch.

Το EMS 2 επιτρέπει την ψηφιακή ανταλλαγή πληροφοριών μεταξύ των διαφορετικών συμβατών στοιχείων ρύθμισης και παραγωγής θερμότητας. Χάρη σε αυτή την επικοινωνία, ο ελεγκτής μπορεί να αλληλεπιδρά με τα ηλεκτρονικά του λέβητα με πιο ολοκληρωμένο τρόπο από έναν απλό διακόπτη ενεργοποίησης και απενεργοποίησης.

Ενσωματωμένη εγκατάσταση σε συμβατούς λέβητες

Σε εξοπλισμούς Bosch που είναι προετοιμασμένοι για αυτή τη λύση, το Control-Key K20 RF μπορεί να εγκατασταθεί στην ειδική υποδοχή που προβλέπεται στον ίδιο τον λέβητα.

Αυτή η ενσωμάτωση προσφέρει αρκετά πλεονεκτήματα:

• Μειώνει την εξωτερική καλωδίωση.
• Αποφεύγει την κατάληψη επιπλέον χώρου δίπλα στον λέβητα στις διαμορφώσεις με ενσωματωμένη υποδοχή.
• Διατηρεί την εγκατάσταση οπτικά καθαρή.
• Διευκολύνει τη σύνδεση με το ηλεκτρονικό σύστημα της γεννήτριας.
• Επιτρέπει την ασύρματη επικοινωνία με τον συμβατό ελεγκτή.

Η τοποθέτηση πρέπει να γίνεται σύμφωνα με τις οδηγίες του συγκεκριμένου μοντέλου λέβητα και του Control-Key.

Τροφοδοσία 12 έως 23 V DC

Η τεχνική τεκμηρίωση του K20 RF ορίζει τα ακόλουθα χαρακτηριστικά τροφοδοσίας:

• Τάση τροφοδοσίας: 12-23 V DC.
• Μέγιστη κατανάλωση: 1 W.

Η μονάδα έχει σχεδιαστεί για να λαμβάνει την αντίστοιχη τροφοδοσία μέσα σε μια συμβατή εγκατάσταση Bosch. Δεν πρέπει να συνδέεται απευθείας σε διαφορετική τροφοδοσία από την καθορισμένη, εκτός εάν χρησιμοποιούνται τα εξαρτήματα και τα παρελκόμενα που προβλέπονται ρητά από τον κατασκευαστή.

Χαμηλή ηλεκτρική κατανάλωση

Με μέγιστη ισχύ περίπου 1 W, το Control-Key K20 RF παρουσιάζει πολύ χαμηλή κατανάλωση, κατάλληλη για συνεχή λειτουργία ως διεπαφή επικοινωνίας της εγκατάστασης θέρμανσης.

Ενδεικτική λυχνία LED κατάστασης

Η μονάδα διαθέτει σήμανση LED για την οπτική ενημέρωση σχετικά με την κατάσταση λειτουργίας της και για βοήθεια κατά τη διαδικασία σύνδεσης ή διάγνωσης.

Η τεκμηρίωση του κατασκευαστή προβλέπει διαφορετικές ενδείξεις μέσω των χρωμάτων του LED, όπως:

• Πράσινο.
• Κίτρινο.
• Κόκκινο.
• Σβηστό LED.

Η ακριβής σημασία κάθε ακολουθίας ή χρώματος πρέπει να ερμηνεύεται σύμφωνα με το εγχειρίδιο του Control-Key K20 RF, καθώς μπορεί να αντιστοιχεί στην κατάσταση επικοινωνίας, σύζευξης ή λειτουργίας της μονάδας.

Λειτουργία επανεκκίνησης

Το K20 RF ενσωματώνει λειτουργία RESET για την εκτέλεση των ενεργειών που προβλέπει η Bosch κατά τη ρύθμιση, θέση σε λειτουργία ή επαναφορά της συσκευής.

Η χρήση της επανεκκίνησης πρέπει να γίνεται ακολουθώντας τη σειρά που υποδεικνύεται στις επίσημες οδηγίες, ώστε να αποφευχθεί η αχρείαστη διαγραφή ή αλλοίωση μιας ρύθμισης επικοινωνίας.

Βαθμός προστασίας IP30

Το Bosch Control-Key K20 RF διαθέτει βαθμό προστασίας IP30.

Αυτό σημαίνει ότι πρόκειται για συσκευή που προορίζεται να εγκαθίσταται σε προστατευμένη θέση και συμβατή με τις συνθήκες που ορίζει η Bosch, συνήθως σε συνδυασμό με τη θερμική γεννήτρια ή με τη λύση τοποθέτησης που έχει καθορίσει ο κατασκευαστής.

Δεν έχει σχεδιαστεί ως ανεξάρτητος εξοπλισμός για άμεση έκθεση σε νερό, βροχή ή εξωτερικά περιβάλλοντα χωρίς κατάλληλη πρόσθετη προστασία.

Θερμοκρασία περιβάλλοντος λειτουργίας

Η τεχνική τεκμηρίωση του κατασκευαστή ορίζει εύρος θερμοκρασίας περιβάλλοντος λειτουργίας:

• Ελάχιστη θερμοκρασία: 0 °C.
• Μέγιστη θερμοκρασία: 50 °C.

Η συσκευή πρέπει να εγκαθίσταται σε θέση που παραμένει εντός αυτού του εύρους κατά τη φυσιολογική λειτουργία.

Πολύ συμπαγής μορφή

Το K20 RF διαθέτει μειωμένες διαστάσεις που διευκολύνουν την ενσωμάτωσή του μέσα στους συμβατούς λέβητες:

• Ύψος: 65 mm.
• Πλάτος: 65 mm.
• Βάθος: 15 mm.
• Βάρος: περίπου 38,6 g.

Το μικρό του μέγεθος επιτρέπει την ενσωμάτωση ασύρματης συνδεσιμότητας στο σύστημα χωρίς να προστίθεται ογκώδης συσκευή στο σύνολο θέρμανσης.

Πιο ευέλικτη ασύρματη εγκατάσταση

Ένα από τα βασικά πλεονεκτήματα του Control-Key K20 RF είναι η απλοποίηση της εγκατάστασης του ελεγκτή χώρου.

Αντικαθιστώντας την ενσύρματη επικοινωνία μεταξύ του λέβητα και του συμβατού ελεγκτή με σύνδεση ραδιοσυχνοτήτων, μπορεί να διευκολύνει:

• Ανακαινίσεις όπου δεν υπάρχει καλώδιο bus μεταξύ λέβητα και χώρου.
• Εγκαταστάσεις όπου η δημιουργία νέων αυλακώσεων είναι μη πρακτική.
• Αναβαθμίσεις υπαρχόντων συστημάτων ρύθμισης.
• Πιο ευέλικτη τοποθέτηση του ελεγκτή χώρου.
• Μείωση της ορατής καλωδίωσης.

Παρελκόμενο του συστήματος ρύθμισης

Το K20 RF πρέπει να θεωρείται παρελκόμενο επικοινωνίας. Δεν παράγει θερμότητα, δεν ρυθμίζει απευθείας τη θερμοκρασία χώρου από μόνο του και δεν αντικαθιστά θερμοστάτη ή ελεγκτή.

Η λειτουργία του είναι να δημιουργεί την ασύρματη επικοινωνία μεταξύ των συμβατών στοιχείων του συστήματος Bosch.

Δεν είναι δέκτης WiFi

Το Control-Key K20 RF χρησιμοποιεί ραδιοσυχνότητες για να επικοινωνεί με τον συμβατό ελεγκτή. Δεν πρέπει να συγχέεται με άλλες νεότερες συσκευές Bosch, όπως ορισμένα Connect-Key, που ενσωματώνουν λειτουργίες σύνδεσης WiFi στο διαδίκτυο.

Η απομακρυσμένη συνδεσιμότητα, οι διαθέσιμες λειτουργίες από εφαρμογές κινητού και η πρόσβαση στο διαδίκτυο εξαρτώνται από τον ελεγκτή και από τη συνολική διαμόρφωση του συστήματος, όχι μόνο από το K20 RF.

Εφαρμογές του Bosch Control-Key K20 RF

Αυτή η μονάδα ενδείκνυται κυρίως για:

• Συστήματα θέρμανσης Bosch/Junkers συμβατά.
• Λέβητες Bosch Condens με συμβατή υποδοχή Control-Key.
• Ασύρματη επικοινωνία με EasyControl CT200.
• Αναβάθμιση συστημάτων ρύθμισης.
• Εγκαταστάσεις όπου επιθυμείται η αποφυγή καλωδίωσης μεταξύ λέβητα και ελεγκτή.
• Κατοικίες με συμβατό έλεγχο θέρμανσης Bosch.

Τεχνικά χαρακτηριστικά του Bosch K20 RF 7738113610

• Μάρκα: Bosch / Junkers Bosch.
• Κωδικός: 7738113610.
• Μοντέλο: Control-Key K20 RF.
• Τεχνική αναγνώριση: EC-CT.
• Τύπος: δέκτης / μονάδα επικοινωνίας μέσω ραδιοσυχνοτήτων.
• Εφαρμογή: ασύρματη επικοινωνία μεταξύ λέβητα και συμβατού ελεγκτή.
• Κύριος συμβατός ελεγκτής: Bosch EasyControl CT200.
• Δίαυλος επικοινωνίας: EMS 2.
• Ζώνη ραδιοσυχνοτήτων: 868,3-869,5 MHz.
• Μέγιστη ισχύς RF: 10 dBm.
• Τροφοδοσία: 12-23 V DC.
• Μέγιστη ισχύς: 1 W.
• Ένδειξη κατάστασης: LED.
• Λειτουργία Reset: ναι.
• Βαθμός προστασίας: IP30.
• Θερμοκρασία περιβάλλοντος λειτουργίας: 0-50 °C.
• Ύψος: 65 mm.
• Πλάτος: 65 mm.
• Βάθος: 15 mm.
• Βάρος: περίπου 38,6 g.
• Barcode: 4062321501754.
• Τεχνολογία επικοινωνίας: ραδιοσυχνότητες.
• Εγκατάσταση: σε συμβατή υποδοχή του λέβητα ή σύμφωνα με την εγκεκριμένη διαμόρφωση της Bosch.

Ασύρματη επικοινωνία για συστήματα Bosch EasyControl

Το Bosch Control-Key K20 RF 7738113610 επιτρέπει την ενσωμάτωση ενός συμβατού λέβητα Bosch/Junkers σε ένα ασύρματο σύστημα ρύθμισης EasyControl. Η επικοινωνία του στα 868 MHz εξαλείφει την ανάγκη ύπαρξης καλωδίου bus μεταξύ της γεννήτριας και του ελεγκτή στις συμβατές διαμορφώσεις, διευκολύνοντας ιδιαίτερα ανακαινίσεις και εκσυγχρονισμούς υπαρχουσών εγκαταστάσεων.

Το μικρό του μέγεθος 65 × 65 × 15 mm, η επικοινωνία EMS 2, η ένδειξη LED και η μέγιστη κατανάλωση μόλις 1 W επιτρέπουν τη διακριτική ενσωμάτωσή του στο σύστημα θέρμανσης.

Σημαντικό: το K20 RF είναι μονάδα επικοινωνίας και όχι ανεξάρτητος θερμοστάτης. Πρέπει να χρησιμοποιείται με λέβητα και ελεγκτή που είναι ρητά συμβατά. Πριν από την αγορά του συνιστάται να ελέγχεται η ακριβής αναφορά και έκδοση της θερμικής γεννήτριας, καθώς δεν διαθέτουν όλοι οι λέβητες Bosch/Junkers την απαιτούμενη θύρα Control-Key.
