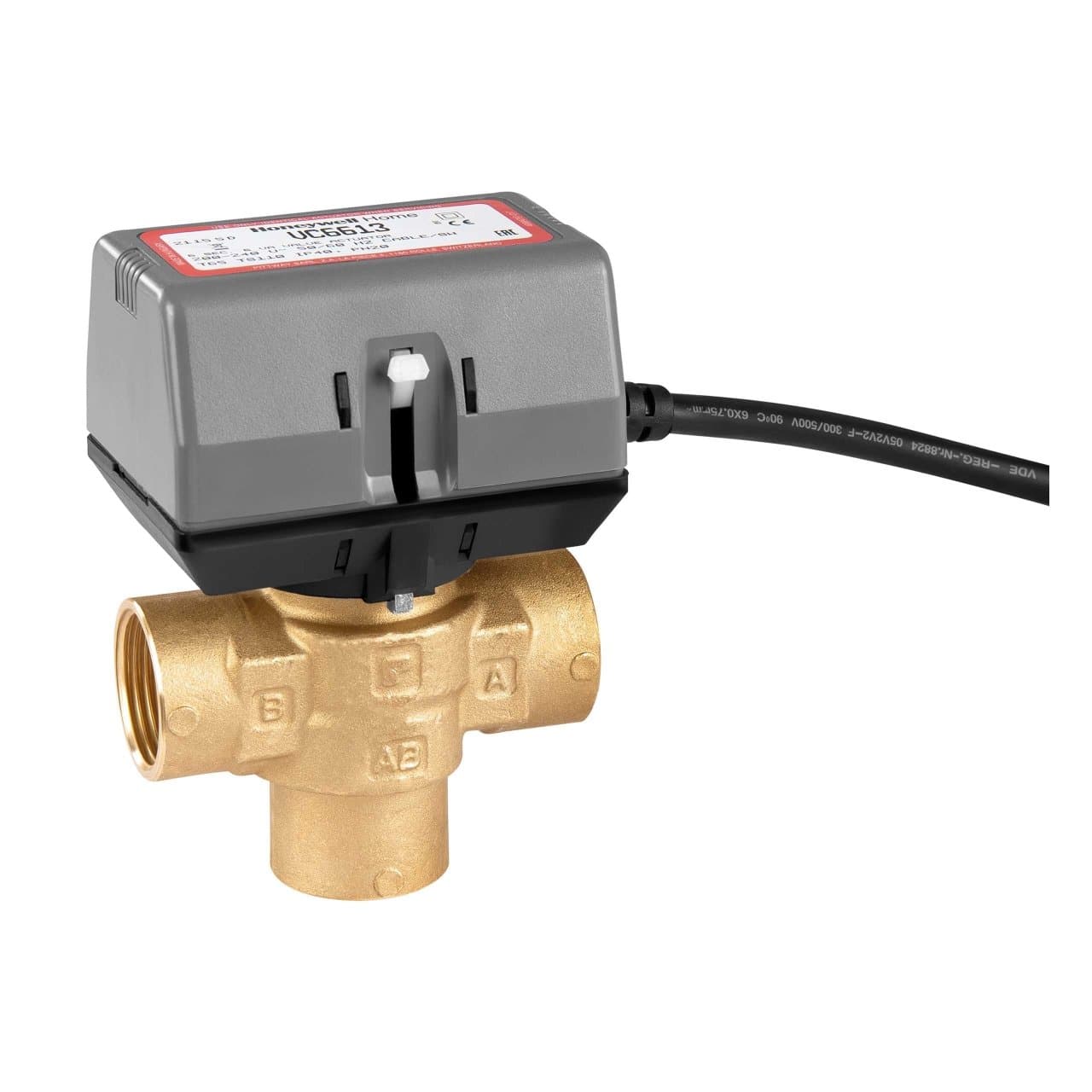

Κινητοποιημένη ζώνη βαλβίδας 3 κατευθύνσεων 3/4"

Η μηχανοκίνητη ζωνική βαλβίδα Resideo VC6613MH6000/U είναι μια υδραυλική βαλβίδα 3 δρόμων με θηλυκές σπειρωτές συνδέσεις BSPP 3/4", σχεδιασμένη να εκτρέπει αυτόματα τη ροή του νερού μεταξύ δύο κυκλωμάτων σε εγκαταστάσεις θέρμανσης και ψύξης. Ενσωματώνει ηλεκτρικό ενεργοποιητή 230 V, έλεγχο ON/OFF μέσω σήματος SPDT 3 καλωδίων και βοηθητική επαφή, προσφέροντας μια συμπαγή λύση για οικιακές εγκαταστάσεις και μικρές εμπορικές εφαρμογές.

Η βαλβίδα λειτουργεί με υδραυλική διαμόρφωση AB-A / AB-B και έχει σχεδιαστεί να αντέχει μέγιστη στατική πίεση 20 bar και μέγιστη διαφορική πίεση 4 bar. Ο ενεργοποιητής πραγματοποιεί την κίνηση ανοίγματος ή κλεισίματος σε περίπου 7 δευτερόλεπτα στα 50 Hz, επιτρέποντας γρήγορη απόκριση στις εντολές του συστήματος ελέγχου.

Κύρια χαρακτηριστικά της Resideo VC6613MH6000/U

• Μάρκα: Resideo.
• Σειρά: VC.
• Κωδικός: VC6613MH6000/U.
• Τύπος: μηχανοκίνητη ζωνική βαλβίδα.
• Αριθμός δρόμων: 3.
• Υδραυλική διαμόρφωση: εκτροπής AB-A / AB-B.
• Σύνδεση: θηλυκό σπείρωμα BSPP 3/4".
• Ονομαστική διάμετρος: DN20.
• Τροφοδοσία: 200-240 V AC.
• Συχνότητα: 50/60 Hz.
• Έλεγχος: ON/OFF SPDT 3 καλωδίων.
• Βοηθητική επαφή: SPDT.
• Χρόνος κίνησης: περίπου 7 δευτερόλεπτα στα 50 Hz.
• Κατανάλωση ενεργοποιητή: 4 VA κατά την κίνηση.
• Μέγιστη πίεση λειτουργίας: 20 bar.
• Μέγιστη διαφορική πίεση: 4 bar.
• Θερμοκρασία ρευστού: από 1 έως 95 °C.
• Μέγιστη θερμοκρασία περιβάλλοντος: 65 °C.
• Σώμα: ορείχαλκος.
• Στέλεχος: ανοξείδωτος χάλυβας.
• Στεγανοποιήσεις: EPDM.
• Μήκος καλωδίου: 1 m.

Εκτροπική βαλβίδα 3 δρόμων

Η Resideo VC6613MH6000/U χρησιμοποιεί διαμόρφωση τριών δρόμων με μία κοινή είσοδο AB και δύο εξόδους A και B. Ο ενεργοποιητής μετακινεί το εσωτερικό φυσίγγιο ώστε να κατευθύνει τη ροή μεταξύ AB-A ή AB-B ανάλογα με το σήμα που λαμβάνει από το σύστημα ελέγχου.

Όταν το στέλεχος μετακινείται προς τα κάτω, ο δρόμος B κλείνει και το νερό κυκλοφορεί μεταξύ AB και A. Με το στέλεχος στην επάνω θέση, η ροή πραγματοποιείται μεταξύ AB και B. Αυτή η διάταξη επιτρέπει τη χρήση της βαλβίδας για εκτροπή του νερού μεταξύ δύο διαφορετικών υδραυλικών κυκλωμάτων.

Έλεγχος ON/OFF SPDT 3 καλωδίων

Η σειρά VC6613 είναι έτοιμη για έλεγχο ON/OFF μέσω σήματος SPDT 3 καλωδίων. Ο κινητήρας τροφοδοτείται ώστε να μετακινείται και προς τις δύο κατευθύνσεις, επομένως δεν χρησιμοποιεί την κλασική λειτουργία με επαναφορά μέσω ελατηρίου.

Όταν ο ελεγκτής δώσει εντολή αλλαγής κυκλώματος, ο ενεργοποιητής μετακινεί το φυσίγγιο μέχρι την αντίστοιχη θέση. Μόλις επιτευχθεί η τελική θέση, η εσωτερική λογική σταματά τον κινητήρα, έτσι ώστε η ηλεκτρική κατανάλωση να πραγματοποιείται κυρίως κατά τη μετακίνηση της βαλβίδας.

Σε περίπτωση διακοπής της ηλεκτρικής τροφοδοσίας, η βαλβίδα παραμένει στη θέση στην οποία βρισκόταν. Όταν επανέλθει η τάση, ανταποκρίνεται ξανά στην εντολή που λαμβάνει από τον ελεγκτή.

Τροφοδοσία 230 V

Ο κωδικός VC6613MH6000/U χρησιμοποιεί ενεργοποιητή σχεδιασμένο για τάση τροφοδοσίας 200 έως 240 V AC στα 50/60 Hz, που διατίθεται συνήθως ως έκδοση 230 V. Αυτό διευκολύνει την ενσωμάτωσή του σε εγκαταστάσεις θέρμανσης και κλιματισμού με κυκλώματα ελέγχου που τροφοδοτούνται απευθείας από το δίκτυο.

Η ονομαστική κατανάλωση του ενεργοποιητή είναι περίπου 4 VA κατά την αλλαγή θέσης.

Γρήγορο άνοιγμα και κλείσιμο

Ο ενεργοποιητής της βαλβίδας προσφέρει γρήγορη κίνηση. Η Resideo ορίζει ονομαστικό χρόνο περίπου 7 δευτερολέπτων στα 50 Hz. Σε συχνότητα 60 Hz, η μετακίνηση μπορεί να πραγματοποιείται περίπου 20 % ταχύτερα.

Αυτή η ταχύτητα λειτουργίας διευκολύνει την άμεση απόκριση σε συστήματα θέρμανσης και ψύξης ανά ζώνη όταν αλλάζει η θερμική ζήτηση.

Βοηθητική επαφή SPDT

Η έκδοση VC6613M ενσωματώνει βοηθητική επαφή SPDT που επιτρέπει την ενσωμάτωση της θέσης της βαλβίδας με άλλα στοιχεία του συστήματος. Η επαφή αυτή μπορεί να χρησιμοποιηθεί για μετάδοση σήματος θέσης ή για συντονισμό της λειτουργίας με αντλίες, λέβητες ή άλλα στοιχεία ελέγχου.

Η τεχνική τεκμηρίωση της σειράς ορίζει για τη βοηθητική επαφή ικανότητα 1 A στα 250 V AC, 50/60 Hz, με ελάχιστο φορτίο 0,05 A στα 24 V DC.

Πίεση λειτουργίας έως 20 bar

Η βαλβίδα έχει σχεδιαστεί για λειτουργία με μέγιστη στατική πίεση 20 bar. Η μέγιστη επιτρεπόμενη διαφορική πίεση μεταξύ των συνδέσεων είναι 4 bar, γεγονός που επιτρέπει την ενσωμάτωσή της σε μεγάλη ποικιλία υδραυλικών κυκλωμάτων εντός των ορίων που ορίζει η Resideo.

Η ισορροπημένη κατασκευή του φυσιγγίου μειώνει την επίδραση της διαφορικής πίεσης στον μηχανισμό κλεισίματος, συμβάλλοντας σε σταθερή λειτουργία υπό τις καθορισμένες συνθήκες υπηρεσίας.

Για ζεστό και κρύο νερό

Η σειρά VC μπορεί να λειτουργήσει με ζεστό νερό, κρύο νερό και μίγματα νερού με γλυκόλη. Το τρέχον ευρωπαϊκό τεχνικό δελτίο της Resideo ορίζει μέγιστη συγκέντρωση γλυκόλης 50 %, με ποιότητα νερού σύμφωνα με τις απαιτήσεις που αναφέρονται για υδραυλικές εγκαταστάσεις.

Η κανονική θερμοκρασία λειτουργίας του ρευστού κυμαίνεται μεταξύ 1 και 95 °C. Η τεκμηρίωση του κατασκευαστή προβλέπει επίσης σύντομες αιχμές έως 120 °C υπό τις καθορισμένες συνθήκες.

Σώμα από ορείχαλκο και ανθεκτικά εξαρτήματα

Το υδραυλικό σώμα της βαλβίδας είναι κατασκευασμένο από ορείχαλκο. Το σύνολο του στελέχους χρησιμοποιεί ανοξείδωτο χάλυβα και το φυσίγγιο ενσωματώνει τεχνικά υλικά υψηλής αντοχής, ενώ οι στεγανοποιήσεις και τα στοιχεία στεγανότητας είναι κατασκευασμένα από EPDM.

Όλα τα κύρια κινούμενα και στεγανοποιητικά στοιχεία συγκεντρώνονται στο εσωτερικό φυσίγγιο, μια κατασκευή που απλοποιεί τη συντήρηση και μειώνει τον αριθμό των κινούμενων εξαρτημάτων που βρίσκονται απευθείας στο σώμα της βαλβίδας.

Αποσπώμενος ενεργοποιητής για ευκολότερη συντήρηση

Ο ενεργοποιητής μπορεί να αποσπαστεί από το υδραυλικό σώμα χωρίς να απαιτείται προηγουμένως άδειασμα ολόκληρης της εγκατάστασης. Αυτό το χαρακτηριστικό επιτρέπει την αντικατάσταση του κινητήρα ή του συνόλου ενεργοποιητή, διατηρώντας εγκατεστημένο το σώμα της βαλβίδας και το υδραυλικό φυσίγγιο.

Εάν το πρόβλημα εντοπίζεται στο ίδιο το φυσίγγιο ή υπάρχει υδραυλική διαρροή, θα χρειαστεί απομόνωση ή άδειασμα του κυκλώματος σύμφωνα με τις οδηγίες συντήρησης του κατασκευαστή πριν από οποιαδήποτε επέμβαση στο εσωτερικό σύνολο.

Σχεδιασμένη για αθόρυβη λειτουργία

Οι υδραυλικές βαλβίδες Resideo VC χρησιμοποιούν προοδευτική κίνηση του εσωτερικού μηχανισμού, σχεδιασμένη να προσφέρει αθόρυβη λειτουργία όταν η εγκατάσταση είναι σωστά διαστασιολογημένη.

Υπερβολική ταχύτητα νερού ή ανεπαρκής υδραυλική πίεση σε συστήματα που λειτουργούν σε υψηλές θερμοκρασίες μπορεί να προκαλέσουν θόρυβο στις σωληνώσεις, επομένως πρέπει να τηρούνται τα κριτήρια διαστασιολόγησης και υδραυλικής εξισορρόπησης της εγκατάστασης.

Συνήθεις εφαρμογές

Η βαλβίδα Resideo VC6613MH6000/U μπορεί να χρησιμοποιηθεί σε διαφορετικές υδραυλικές εγκαταστάσεις όπου απαιτείται αυτόματη εκτροπή του νερού μεταξύ δύο κυκλωμάτων:

• Εγκαταστάσεις θέρμανσης ανά ζώνη.
• Συστήματα ψύξης με νερό.
• Κυκλώματα καλοριφέρ.
• Fan coils και υδραυλικές τερματικές μονάδες.
• Υδροθερμικά convectors.
• Οικιακά συστήματα κλιματισμού.
• Μικρές εμπορικές εγκαταστάσεις.
• Εκτροπή μεταξύ διαφορετικών υδραυλικών κυκλωμάτων.
• Εγκαταστάσεις που διαχειρίζονται θερμοστάτες ή συμβατούς ελεγκτές SPDT.

Διαστάσεις της βαλβίδας 3 δρόμων

Σύμφωνα με το τεχνικό δελτίο της σειράς VC, το σώμα 3 δρόμων με σύνδεση BSPP 3/4" έχει συμπαγείς διαστάσεις που διευκολύνουν την τοποθέτησή του σε εγκαταστάσεις με περιορισμένο διαθέσιμο χώρο.

• Μήκος σώματος: 94 mm.
• Συνολικό ύψος περίπου: 130 mm.
• Πλάτος ενεργοποιητή: 68 mm.
• Ύψος ενεργοποιητή: περίπου 90 mm.

Τεχνικά στοιχεία της Resideo VC6613MH6000/U

• Κατασκευαστής: Resideo.
• Οικογένεια: VC.
• Κωδικός: VC6613MH6000/U.
• Τύπος: μηχανοκίνητη ζωνική βαλβίδα 3 δρόμων.
• Διάταξη βαλβίδας: A-AB-B.
• Συνδέσεις: θηλυκό σπείρωμα BSPP 3/4".
• Ονομαστική διάμετρος: DN20.
• Τάση: 200-240 V AC.
• Συχνότητα: 50/60 Hz.
• Έλεγχος: ON/OFF SPDT 3 καλωδίων.
• Βοηθητική επαφή: SPDT.
• Ικανότητα βοηθητικής επαφής: 1 A στα 250 V AC, 50/60 Hz.
• Κατανάλωση ενεργοποιητή: 4 VA κατά την κίνηση.
• Ονομαστικός χρόνος ενεργοποίησης: 7 δευτερόλεπτα στα 50 Hz.
• Μέγιστη πίεση λειτουργίας: 20 bar.
• Μέγιστη πίεση θραύσης που αναφέρεται για τη σειρά: 100 bar.
• Μέγιστη διαφορική πίεση: 4 bar.
• Θερμοκρασία ρευστού: 1-95 °C.
• Σύντομη αιχμή θερμοκρασίας: έως 120 °C.
• Μέγιστη θερμοκρασία περιβάλλοντος: 65 °C.
• Ρευστά: νερό και συμβατά μίγματα νερού-γλυκόλης.
• Συγκέντρωση γλυκόλης σύμφωνα με το ευρωπαϊκό τεχνικό δελτίο: έως 50 %.
• Σώμα: ορείχαλκος.
• Στέλεχος: ανοξείδωτος χάλυβας.
• Φυσίγγιο: τεχνικά πολυμερή Ryton, Fortron ή Noryl ανάλογα με την κατασκευή.
• Στεγανοποιήσεις: EPDM.
• Διαδρομή στελέχους: περίπου 10 mm.
• Καλώδιο τροφοδοσίας/ελέγχου: 1 m.
• Μήκος σώματος: 94 mm.
• Περίπου ύψος συνόλου: 130 mm.

Μηχανοκίνητη βαλβίδα 3 δρόμων για υδραυλικές εγκαταστάσεις

Η Resideo VC6613MH6000/U επιτρέπει την αυτοματοποίηση της εκτροπής νερού μεταξύ δύο κλάδων μέσω μιας συμπαγούς βαλβίδας 3 δρόμων και ενός ηλεκτρικού ενεργοποιητή με γρήγορη απόκριση. Ο συνδυασμός θηλυκών συνδέσεων 3/4", ελέγχου SPDT 3 καλωδίων, τροφοδοσίας 230 V, μέγιστης πίεσης 20 bar και κίνησης σε περίπου 7 δευτερόλεπτα διευκολύνει την ενσωμάτωσή της σε συστήματα θέρμανσης και ψύξης ανά ζώνη.

Για σωστή λειτουργία πρέπει να τηρούνται το υδραυλικό σχήμα AB-A-B, η ηλεκτρική συνδεσμολογία, τα όρια πίεσης και θερμοκρασίας και οι οδηγίες εγκατάστασης και συντήρησης που ορίζει η Resideo.
