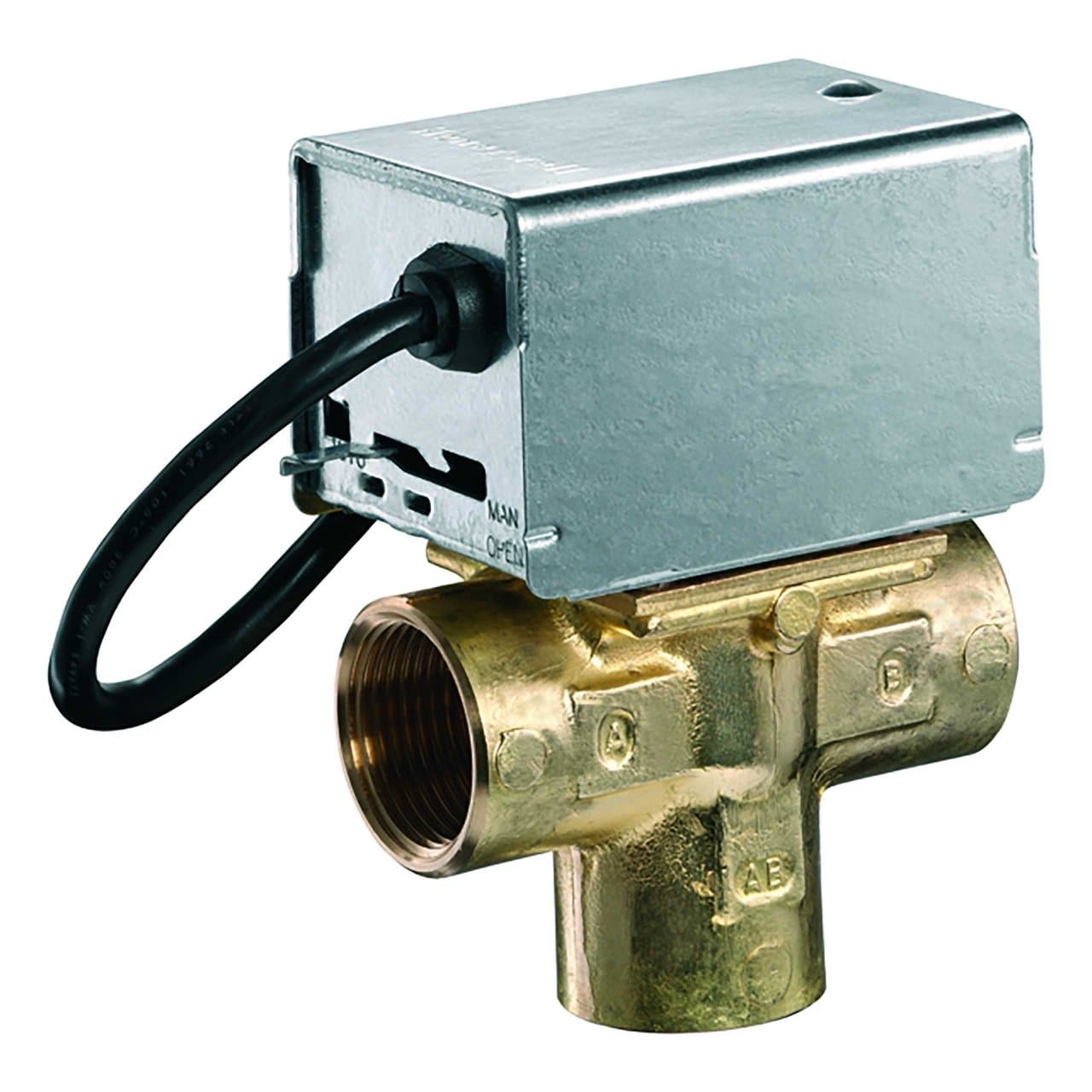

Κινητοποιημένη βαλβίδα ζώνης 3 δρόμων 1"

Η μηχανοκίνητη βαλβίδα ζώνης Resideo V4044C1312/U είναι μια εκτροπική βαλβίδα 3 δρόμων με θηλυκές σπειρωτές συνδέσεις 1", σχεδιασμένη να κατευθύνει αυτόματα τη ροή του νερού μεταξύ δύο κυκλωμάτων σε εγκαταστάσεις θέρμανσης και ζεστού νερού χρήσης. Λειτουργεί μέσω ηλεκτρικού ενεργοποιητή στα 230 V / 50 Hz με επαναφορά με ελατήριο και προσφέρει Kvs 8,1, παρέχοντας μια συμπαγή λύση για οικιακές υδραυλικές εγκαταστάσεις και μικρές εμπορικές εφαρμογές.

Αυτή η έκδοση της σειράς V4044C λειτουργεί με έλεγχο on/off και διαθέτει σώμα από ορείχαλκο, κατάλληλο για θερμοκρασίες ρευστού μεταξύ 5 και 88 °C. Για την έκδοση 1", η Resideo ορίζει μέγιστη διαφορική πίεση 0,55 bar, ενώ η μέγιστη πίεση λειτουργίας της σειράς είναι 8,6 bar.

Κύρια χαρακτηριστικά της Resideo V4044C1312/U

• Μάρκα: Resideo.
• Σειρά: V4044C.
• Κωδικός: V4044C1312/U.
• Τύπος: μηχανοκίνητη εκτροπική βαλβίδα ζώνης.
• Αριθμός δρόμων: 3.
• Λειτουργία: on/off.
• Συνδέσεις: θηλυκό σπείρωμα 1".
• Ονομαστική διάμετρος: DN25.
• Kvs: 8,1.
• Τροφοδοσία: 230 V AC.
• Συχνότητα: 50 Hz.
• Σήμα ελέγχου: SPST.
• Επαναφορά: με ελατήριο.
• Μέγιστη πίεση λειτουργίας: 8,6 bar.
• Μέγιστη διαφορική πίεση: 0,55 bar.
• Θερμοκρασία ρευστού: από 5 έως 88 °C.
• Θερμοκρασία περιβάλλοντος: από 5 έως 50 °C.
• Σώμα βαλβίδας: ορείχαλκος.
• Κάλυμμα και βάση ενεργοποιητή: γαλβανισμένος χάλυβας.
• Μήκος καλωδίου: 1.000 mm.

Μηχανοκίνητη εκτροπική βαλβίδα 3 δρόμων

Η V4044C1312/U έχει σχεδιαστεί για να εκτρέπει τη ροή προς ένα από δύο κυκλώματα. Σε αντίθεση με μια αναμεικτική βαλβίδα, η λειτουργία της προορίζεται για την επιλογή μιας ή της άλλης υδραυλικής διαδρομής, επιτρέποντας την αυτόματη διαχείριση της κατανομής του νερού ανάλογα με τις ανάγκες της εγκατάστασης.

Η Resideo αναφέρει ότι η σειρά V4044C μπορεί να χρησιμοποιηθεί για τον έλεγχο της ροής μεταξύ των κυκλωμάτων θέρμανσης και ζεστού νερού χρήσης σε πλήρως αντλούμενα κεντρικά συστήματα. Η βαλβίδα επιτρέπει τη ροή προς μία μόνο ζώνη κάθε φορά, διευκολύνοντας την προτεραιοποίηση ή την αυτόματη επιλογή μεταξύ διαφορετικών κυκλωμάτων.

Θηλυκές σπειρωτές συνδέσεις 1"

Ο κωδικός V4044C1312/U αντιστοιχεί συγκεκριμένα στην έκδοση με συνδέσεις 1". Οι εσωτερικές σπειρωτές συνδέσεις διευκολύνουν την ενσωμάτωσή της σε συμβατικές υδραυλικές εγκαταστάσεις με συμβατά εξαρτήματα.

Για αυτή τη διάσταση, η Resideo ορίζει Kvs 8,1, παράμετρο που αντιπροσωπεύει την υδραυλική ικανότητα διέλευσης της βαλβίδας και πρέπει να λαμβάνεται υπόψη μαζί με την παροχή σχεδιασμού και τη διαθέσιμη απώλεια πίεσης στην εγκατάσταση.

Μέγιστη διαφορική πίεση 0,55 bar

Η έκδοση 1" επιτρέπει μέγιστη διαφορική πίεση 0,55 bar. Αυτή η τιμή καθορίζει τη μέγιστη διαφορά πίεσης μέσω της βαλβίδας υπό τις συνθήκες λειτουργίας που ορίζει ο κατασκευαστής.

Η μέγιστη πίεση λειτουργίας που αναφέρεται για τη σειρά V4044 είναι 8,6 bar. Και οι δύο τιμές πρέπει να ελέγχονται κατά τη διαστασιολόγηση της υδραυλικής εγκατάστασης, ώστε να διασφαλίζεται ότι η βαλβίδα μπορεί να εκτελεί σωστά τις κινήσεις ανοίγματος και επαναφοράς.

Ηλεκτρικός ενεργοποιητής 230 V

Ο ενεργοποιητής λειτουργεί με τροφοδοσία 230 V AC στα 50 Hz, μια συνηθισμένη διαμόρφωση σε οικιακές εγκαταστάσεις θέρμανσης. Η ενεργοποίηση είναι τύπου on/off μέσω σήματος SPST.

Όταν ο ενεργοποιητής λαμβάνει τροφοδοσία, ο κινητήρας μετακινεί τη βαλβίδα στη σχετική θέση. Όταν η τάση απομακρυνθεί, το ελατήριο επαναφοράς επαναφέρει τον μηχανισμό στη θέση ηρεμίας του.

Επαναφορά με ελατήριο

Το μηχανικό σύστημα επαναφοράς επιτρέπει στη βαλβίδα να λαμβάνει αυτόματα μια καθορισμένη θέση όταν παύει να τροφοδοτείται. Σύμφωνα με την τεκμηρίωση της Resideo για τη σειρά V4044C, η βαλβίδα μετακινείται ηλεκτρικά προς τη θύρα A και επιστρέφει προς τη θύρα B μέσω της δράσης του ελατηρίου.

Ο κατασκευαστής καθορίζει περίπου 18 δευτερόλεπτα για τη μηχανοκίνητη μετακίνηση προς τη θύρα A και περίπου 8 δευτερόλεπτα για την επαναφορά με ελατήριο προς τη θύρα B.

Έλεγχος on/off

Η Resideo V4044C1312/U λειτουργεί με ένα απλό σύστημα ON/OFF ή on/off. Αυτό επιτρέπει τον έλεγχό της από θερμοστάτες, aquastats ή άλλα συμβατά στοιχεία ρύθμισης που παρέχουν το απαιτούμενο σήμα στον ενεργοποιητή.

Αυτός ο τύπος λειτουργίας είναι ιδιαίτερα κατάλληλος όταν απαιτείται μόνο η επιλογή μεταξύ δύο υδραυλικών διαδρομών χωρίς αναλογική ρύθμιση της παροχής.

Χωρίς ενσωματωμένη βοηθητική επαφή

Η σειρά V4044C αντιστοιχεί στις εκδόσεις χωρίς ενσωματωμένο βοηθητικό μικροδιακόπτη. Η Resideo διαφοροποιεί αυτές τις βαλβίδες από τη σειρά V4044F, η οποία διαθέτει βοηθητική επαφή για σηματοδότηση ή έλεγχο άλλου εξοπλισμού.

Για τον λόγο αυτό, η V4044C1312/U είναι ιδιαίτερα κατάλληλη για εγκαταστάσεις όπου απαιτείται μόνο η υδραυλική εναλλαγή μεταξύ των δύο κυκλωμάτων, χωρίς πρόσθετο ηλεκτρικό σήμα τερματισμού διαδρομής.

Για νερό και μίγματα νερού με γλυκόλη

Η βαλβίδα είναι κατάλληλη για λειτουργία με νερό και μίγματα νερού με γλυκόλη, συμβατά με τις απαιτήσεις που ορίζει η Resideo και με τις συνθήκες που καθορίζονται από το VDI 2035.

Το επιτρεπόμενο εύρος θερμοκρασίας του ρευστού είναι 5 έως 88 °C, γεγονός που επιτρέπει τη χρήση της τόσο σε κυκλώματα θέρμανσης όσο και σε άλλα υδραυλικά συστήματα που λειτουργούν εντός αυτού του εύρους.

Σώμα από ορείχαλκο

Το υδραυλικό σώμα είναι κατασκευασμένο από ορείχαλκο, προσφέροντας μηχανική αντοχή για την κανονική λειτουργία σε συστήματα θέρμανσης. Το κάλυμμα και η βάση του ενεργοποιητή είναι κατασκευασμένα από γαλβανισμένο χάλυβα, προστατεύοντας τον ηλεκτρικό μηχανισμό και τον μηχανισμό κίνησης.

Η κατασκευή της συνδυάζει σε ένα ενιαίο σύνολο το σώμα της βαλβίδας και τον μηχανοκίνητο ενεργοποιητή, απλοποιώντας την ενσωμάτωσή της σε νέες εγκαταστάσεις ή σε εργασίες αντικατάστασης συμβατής βαλβίδας.

Εφαρμογές της V4044C1312/U

Αυτή η εκτροπική βαλβίδα μπορεί να χρησιμοποιηθεί σε εγκαταστάσεις όπου απαιτείται αυτόματη επιλογή ενός από δύο υδραυλικά κυκλώματα. Μεταξύ των συνήθων εφαρμογών της περιλαμβάνονται:

• Οικιακά συστήματα θέρμανσης.
• Εγκαταστάσεις θέρμανσης και παραγωγής ΖΝΧ.
• Εναλλαγή μεταξύ κυκλώματος θέρμανσης και δοχείου ζεστού νερού.
• Υδραυλικές εγκαταστάσεις χωρισμένες σε δύο κυκλώματα.
• Πλήρως αντλούμενα κεντρικά συστήματα.
• Μικρές εμπορικές εγκαταστάσεις κλιματισμού.
• Εφαρμογές με νερό ή συμβατά μίγματα νερού και γλυκόλης.

Λειτουργία μεταξύ των θυρών A και B

Η V4044 είναι μια εκτροπική βαλβίδα που χρησιμοποιεί μία κοινή σύνδεση για να κατευθύνει τη ροή προς μία από τις άλλες δύο θύρες. Όταν ο ενεργοποιητής αλλάζει θέση, η ροή του νερού εναλλάσσεται μεταξύ των δύο διαδρομών, αποτρέποντας την ταυτόχρονη τροφοδότηση των δύο ζωνών στις εφαρμογές για τις οποίες έχει σχεδιαστεί.

Η αρχή αυτή είναι ιδιαίτερα χρήσιμη σε συστήματα όπου υπάρχει προτεραιότητα ζεστού νερού χρήσης ή όπου ένας μόνο γεννήτριας πρέπει να τροφοδοτεί εναλλάξ διαφορετικά μέρη της εγκατάστασης.

Εγκατάσταση και συντήρηση

Η βαλβίδα πρέπει να εγκαθίσταται σύμφωνα με την αναγνώριση και τη διάταξη των θυρών που υποδεικνύει η Resideo. Πρέπει επίσης να λαμβάνονται υπόψη η κατεύθυνση της ροής, η επιτρεπόμενη θέση του ενεργοποιητή και ο απαιτούμενος χώρος για μελλοντικές εργασίες συντήρησης.

Ο κατασκευαστής διαθέτει μοτέρ, κεφαλές κίνησης και ειδικά κιτ συντήρησης για την οικογένεια V4044, διευκολύνοντας την αντικατάσταση ορισμένων εξαρτημάτων χωρίς να απαιτείται πάντα η πλήρης αντικατάσταση του συνόλου.

Για να διασφαλιστεί η σωστή λειτουργία, πρέπει να τηρούνται τα όρια θερμοκρασίας, στατικής πίεσης και διαφορικής πίεσης, καθώς και οι οδηγίες ηλεκτρικής σύνδεσης που ορίζονται στις οδηγίες του κατασκευαστή.

Τεχνικά στοιχεία της Resideo V4044C1312/U

• Κατασκευαστής: Resideo.
• Οικογένεια: V4044C.
• Κωδικός: V4044C1312/U.
• Προϊόν: μηχανοκίνητη βαλβίδα ζώνης.
• Διαμόρφωση: 3 δρόμων.
• Υδραυλική λειτουργία: εκτροπική.
• Έλεγχος: on/off.
• Σήμα εισόδου: SPST.
• Συνδέσεις: θηλυκό σπείρωμα.
• Διάσταση: 1".
• DN: 25.
• Kvs: 8,1.
• Μέγιστη διαφορική πίεση: 0,55 bar.
• Μέγιστη πίεση λειτουργίας: 8,6 bar.
• Τάση τροφοδοσίας: 230 V AC.
• Συχνότητα: 50 Hz.
• Επαναφορά: με ελατήριο.
• Περίπου χρόνος ενεργοποίησης προς θύρα A: 18 δευτερόλεπτα.
• Περίπου χρόνος επαναφοράς προς θύρα B: 8 δευτερόλεπτα.
• Θερμοκρασία ρευστού: 5-88 °C.
• Θερμοκρασία περιβάλλοντος: 5-50 °C.
• Ρευστό: νερό ή μίγμα νερού και γλυκόλης σύμφωνα με τις προδιαγραφές του κατασκευαστή.
• Υλικό σώματος: ορείχαλκος.
• Κάλυμμα ενεργοποιητή: γαλβανισμένος χάλυβας.
• Βάση ενεργοποιητή: γαλβανισμένος χάλυβας.
• Μήκος καλωδίου: 1.000 mm.
• Βοηθητική επαφή: δεν περιλαμβάνεται στην έκδοση V4044C.

Βαλβίδα 3 δρόμων για θέρμανση και ΖΝΧ

Η Resideo V4044C1312/U συνδυάζει σπειρωτή σύνδεση 1", Kvs 8,1, ηλεκτρική ενεργοποίηση στα 230 V και επαναφορά με ελατήριο για την αυτόματη διαχείριση της ροής μεταξύ δύο κυκλωμάτων. Η εκτροπική της διαμόρφωση είναι ιδιαίτερα χρήσιμη σε συστήματα όπου απαιτείται εναλλαγή μεταξύ θέρμανσης και παραγωγής ζεστού νερού χρήσης.

Το σώμα από ορείχαλκο και η λειτουργία on/off προσφέρουν μια απλή λύση για την αυτοματοποίηση της κατανομής του νερού. Για να επιτευχθούν οι προβλεπόμενες επιδόσεις, είναι απαραίτητη η σωστή διαστασιολόγηση του κυκλώματος και η τήρηση της μέγιστης διαφορικής πίεσης 0,55 bar και των λοιπών συνθηκών εγκατάστασης που ορίζει η Resideo.
