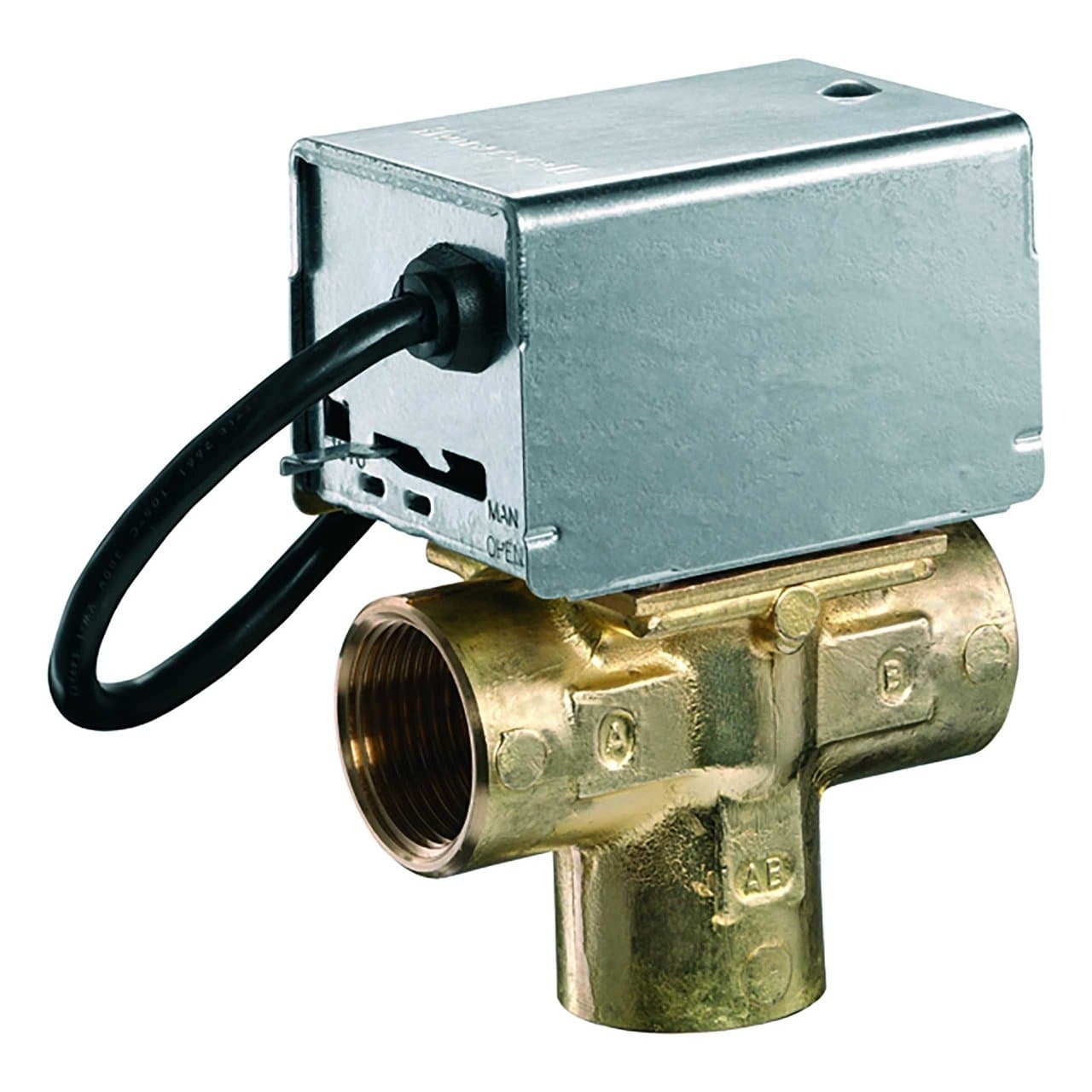

Κινητήρια βαλβίδα ζώνης 3 κατευθύνσεων 3/4"

Η μηχανοκίνητη βαλβίδα ζώνης Resideo V4044C1189/U είναι μια εκτροπική βαλβίδα 3 δρόμων με θηλυκές σπειρωτές συνδέσεις 3/4", σχεδιασμένη για τον αυτόματο έλεγχο της κατανομής νερού σε εγκαταστάσεις θέρμανσης και ψύξης. Ενσωματώνει ηλεκτρικό ενεργοποιητή 230 V / 50 Hz με επαναφορά με ελατήριο και λειτουργεί με έλεγχο on/off, επιτρέποντας την εκτροπή της ροής μεταξύ δύο υδραυλικών κυκλωμάτων.

Αυτή η αναφορά προσφέρει Kvs 6,0 και επιτρέπει μέγιστη διαφορική πίεση 0,69 bar. Το σώμα από ορείχαλκο, η απευθείας τροφοδοσία 230 V και η αυτόματη λειτουργία της την καθιστούν ιδιαίτερα κατάλληλη για συστήματα θέρμανσης με νερό, παραγωγής ζεστού νερού χρήσης και άλλες υδραυλικές εγκαταστάσεις όπου απαιτείται επιλογή μεταξύ δύο διαδρομών κυκλοφορίας.

Κύρια χαρακτηριστικά της Resideo V4044C1189/U

• Μάρκα: Resideo.
• Σειρά: V4044C.
• Κωδικός: V4044C1189/U.
• Τύπος: μηχανοκίνητη εκτροπική βαλβίδα ζώνης.
• Αριθμός δρόμων: 3.
• Λειτουργία: on/off.
• Συνδέσεις: θηλυκό σπείρωμα 3/4".
• Ονομαστική διάμετρος: DN20.
• Kvs: 6,0.
• Μέγιστη διαφορική πίεση: 0,69 bar.
• Μέγιστη πίεση λειτουργίας της σειράς: 8,6 bar.
• Τροφοδοσία: 230 V AC.
• Συχνότητα: 50 Hz.
• Έλεγχος: ON/OFF μέσω σήματος SPST.
• Επαναφορά: με ελατήριο.
• Θερμοκρασία ρευστού: από 5 έως 88 °C.
• Σώμα: ορείχαλκος.
• Βοηθητική επαφή: δεν περιλαμβάνεται στην έκδοση V4044C.

Εκτροπική βαλβίδα 3 δρόμων

Η V4044C1189/U έχει σχεδιαστεί για να πραγματοποιεί λειτουργία εκτροπής της ροής. Η κοινή της σύνδεση επιτρέπει να κατευθύνεται το νερό προς τον έναν ή τον άλλον κλάδο του συστήματος ανάλογα με τη θέση του ενεργοποιητή, καθιστώντας δυνατή την αυτοματοποίηση της επιλογής μεταξύ δύο υδραυλικών κυκλωμάτων.

Αυτή η διαμόρφωση είναι χρήσιμη, για παράδειγμα, σε εγκαταστάσεις όπου ένας ίδιος γεννήτριας πρέπει να τροφοδοτεί εναλλάξ ένα κύκλωμα θέρμανσης ή ένα κύκλωμα παραγωγής ζεστού νερού χρήσης. Μπορεί επίσης να χρησιμοποιηθεί σε άλλα συμβατά υδραυλικά συστήματα που απαιτούν αυτόματη επιλογή ενός από δύο διαδρομές.

Συνδέσεις 3/4" και Kvs 6,0

Ο κωδικός V4044C1189/U αντιστοιχεί συγκεκριμένα στην έκδοση με θηλυκές σπειρωτές συνδέσεις 3/4". Η υδραυλική της ικανότητα ορίζεται μέσω τιμής Kvs 6,0, παράμετρος που πρέπει να λαμβάνεται υπόψη μαζί με την απαιτούμενη παροχή και τη διαθέσιμη απώλεια φορτίου κατά τη διαστασιολόγηση της εγκατάστασης.

Η Resideo ορίζει για αυτήν την παραλλαγή μέγιστη διαφορική πίεση 0,69 bar. Η τήρηση αυτού του ορίου είναι σημαντική για να διασφαλιστεί ότι ο μηχανισμός μπορεί να πραγματοποιεί σωστά τη μεταγωγή μεταξύ των θέσεών του.

Ηλεκτρικός ενεργοποιητής 230 V

Η βαλβίδα ενσωματώνει ενεργοποιητή σχεδιασμένο να λειτουργεί με τροφοδοσία 230 V AC στα 50 Hz. Το σύστημα ελέγχου on/off επιτρέπει τη διαχείρισή της μέσω θερμοστατών, aquastats ή άλλων συμβατών συσκευών με σήμα ON/OFF.

Ο ενεργοποιητής μετακινεί ηλεκτρικά το εσωτερικό στοιχείο σε μία από τις θέσεις εργασίας και διαθέτει μηχανική επαναφορά με ελατήριο όταν διακοπεί η τροφοδοσία. Αυτή η διαμόρφωση επιτρέπει να ορίζεται μια συγκεκριμένη θέση ηρεμίας χωρίς να απαιτείται η συνεχής τροφοδότηση του μοτέρ για την επαναφορά.

Έλεγχος ON/OFF με επαναφορά με ελατήριο

Η οικογένεια V4044 χρησιμοποιεί μηχανισμό δύο θέσεων. Όταν υπάρχει ζήτηση, ο ενεργοποιητής μετακινεί το εσωτερικό στοιχείο για να αλλάξει η διαδρομή του νερού. Όταν διακοπεί η τροφοδοσία, το ελατήριο επαναφέρει τη βαλβίδα στη θέση ηρεμίας της.

Αυτή η λειτουργία είναι κατάλληλη για εφαρμογές όπου δεν απαιτείται αναλογική ρύθμιση της παροχής, αλλά μια πλήρης μεταγωγή μεταξύ δύο κυκλωμάτων.

Χωρίς ενσωματωμένη βοηθητική επαφή

Η έκδοση V4044C δεν περιλαμβάνει βοηθητικό μικροδιακόπτη τελικής διαδρομής. Η Resideo διαφοροποιεί αυτή τη σειρά από τις βαλβίδες V4044F, οι οποίες διαθέτουν βοηθητική επαφή για σηματοδότηση ή ηλεκτρικό συντονισμό με αντλίες, λέβητες ή άλλον εξοπλισμό.

Για τον λόγο αυτό, η V4044C1189/U είναι κατάλληλη για εγκαταστάσεις όπου απαιτείται μόνο ο υδραυλικός έλεγχος της εκτροπής του νερού μέσω του ενεργοποιητή, χωρίς πρόσθετο ηλεκτρικό σήμα που να συνδέεται με την τελική θέση της βαλβίδας.

Σώμα από ορείχαλκο για υδραυλικές εγκαταστάσεις

Το σώμα της βαλβίδας είναι κατασκευασμένο από ορείχαλκο, υλικό ευρέως χρησιμοποιούμενο σε υδραυλικά εξαρτήματα για εγκαταστάσεις θέρμανσης και κλιματισμού. Η συμπαγής κατασκευή της επιτρέπει να ενσωματώνει σε ένα ενιαίο σύνολο το εκτροπικό σώμα και τον ηλεκτρικό ενεργοποιητή.

Η Resideo ορίζει εύρος θερμοκρασίας ρευστού από 5 έως 88 °C, κατάλληλο για πολλές εφαρμογές θέρμανσης και ψύξης με νερό εντός των ορίων που θέτει ο κατασκευαστής.

Μέγιστη πίεση λειτουργίας 8,6 bar

Η σειρά V4044 έχει σχεδιαστεί για να λειτουργεί με μέγιστη πίεση λειτουργίας 8,6 bar. Στην συγκεκριμένη περίπτωση της V4044C1189/U, το όριο διαφορικής πίεσης που ορίζει η Resideo είναι 0,69 bar.

Και οι δύο παράμετροι πρέπει να ελέγχονται κατά τον υδραυλικό σχεδιασμό, καθώς διαφορική πίεση υψηλότερη από την επιτρεπόμενη μπορεί να επηρεάσει τη σωστή μετακίνηση και το κλείσιμο της βαλβίδας.

Χειροκίνητη λειτουργία

Η κατασκευή της σειράς V4044 ενσωματώνει μηχανισμό χειροκίνητης ενεργοποίησης που επιτρέπει τη λειτουργία της βαλβίδας όταν δεν υπάρχει ηλεκτρική τροφοδοσία. Αυτή η δυνατότητα είναι πρακτική κατά τις εργασίες θέσης σε λειτουργία, πλήρωσης, εκκένωσης ή ελέγχου της εγκατάστασης.

Όταν αποκατασταθεί η ηλεκτρική λειτουργία, ο μηχανισμός επανέρχεται αυτόματα σύμφωνα με τις εντολές που λαμβάνει από το σύστημα ελέγχου.

Απλοποιημένη συντήρηση

Η σειρά V4044 έχει σχεδιαστεί για να διευκολύνει τις εργασίες συντήρησης. Η Resideo αναφέρει ότι η μηχανοκίνητη κεφαλή μπορεί να αφαιρεθεί ή να αντικατασταθεί χωρίς να αποσυναρμολογηθούν οι υδραυλικές συνδέσεις του σώματος ούτε να αδειάσει το κύκλωμα όταν η επέμβαση αφορά μόνο τον ενεργοποιητή.

Ο κινητήρας μπορεί επίσης να αντικατασταθεί με το σώμα της βαλβίδας εγκατεστημένο, μειώνοντας τον χρόνο που απαιτείται για ορισμένες επισκευές και αποφεύγοντας περιττές επεμβάσεις στις σωληνώσεις.

Συνήθεις εφαρμογές

Η μηχανοκίνητη βαλβίδα Resideo V4044C1189/U μπορεί να χρησιμοποιηθεί σε διάφορα υδραυλικά συστήματα αυτόματου ελέγχου, μεταξύ των οποίων:

• Οικιακές εγκαταστάσεις θέρμανσης.
• Συστήματα κεντρικής θέρμανσης.
• Εγκαταστάσεις με παραγωγή ζεστού νερού χρήσης.
• Μεταγωγή μεταξύ θέρμανσης και αποθήκευσης ΖΝΧ.
• Υδραυλικά κυκλώματα χωρισμένα σε δύο κλάδους.
• Μικρές εμπορικές εγκαταστάσεις.
• Συστήματα κλιματισμού με νερό.
• Εφαρμογές που απαιτούν εκτροπική βαλβίδα τριών δρόμων.

Διαφορά μεταξύ των σειρών V4044C και V4044F

Στη γκάμα των βαλβίδων ζώνης τριών δρόμων της Resideo υπάρχουν διαφορετικές διαμορφώσεις. Η V4044C1189/U προσφέρει έλεγχο on/off στα 230 V και επαναφορά με ελατήριο, αλλά δεν διαθέτει βοηθητική επαφή.

Η παραλλαγή V4044F1000/U μοιράζεται τη σύνδεση 3/4", το Kvs 6,0 και τη μέγιστη διαφορική πίεση 0,69 bar, αλλά προσθέτει βοηθητικό μικροδιακόπτη SPDT. Αυτή η διαφορά πρέπει να λαμβάνεται υπόψη όταν το ηλεκτρικό σχέδιο της εγκατάστασης χρειάζεται να επιβεβαιώνει τη θέση της βαλβίδας ή να ελέγχει άλλον εξοπλισμό μέσω επαφής τελικής διαδρομής.

Τεχνικά στοιχεία της Resideo V4044C1189/U

• Κατασκευαστής: Resideo.
• Οικογένεια: V4044C.
• Κωδικός: V4044C1189/U.
• Εφαρμογή: υδραυλικός έλεγχος.
• Τύπος βαλβίδας: μηχανοκίνητη εκτροπική.
• Αριθμός δρόμων: 3.
• Τύπος ελέγχου: on/off.
• Σήμα εντολής: ON/OFF SPST.
• Σύνδεση: θηλυκό σπείρωμα.
• Διάσταση: 3/4".
• Ονομαστική διάμετρος: DN20.
• Kvs: 6,0.
• Μέγιστη διαφορική πίεση: 0,69 bar.
• Μέγιστη πίεση λειτουργίας: 8,6 bar.
• Τροφοδοσία: 230 V AC.
• Συχνότητα: 50 Hz.
• Επαναφορά: με ελατήριο.
• Θερμοκρασία ρευστού: 5-88 °C.
• Σώμα: ορείχαλκος.
• Συνδέσεις: εσωτερικά σπειρωτές.
• Βοηθητική επαφή: όχι.
• Χειροκίνητη ενεργοποίηση: ναι.
• Αντικαταστάσιμη μηχανοκίνητη κεφαλή: ναι.

Αυτόματος έλεγχος της ροής μεταξύ δύο κυκλωμάτων

Η Resideo V4044C1189/U 3 δρόμων και 3/4" επιτρέπει την αυτοματοποίηση της κατανομής του νερού μεταξύ δύο κλάδων μέσω ενός απλού και αξιόπιστου συστήματος on/off. Το Kvs 6,0, το σώμα από ορείχαλκο, η τροφοδοσία 230 V και η επαναφορά με ελατήριο διευκολύνουν την ενσωμάτωσή της σε εγκαταστάσεις θέρμανσης και κλιματισμού που απαιτούν μηχανοκίνητη εκτροπική βαλβίδα.

Για να διασφαλιστεί η σωστή λειτουργία πρέπει να τηρούνται ιδιαίτερα η μέγιστη διαφορική πίεση 0,69 bar, το εύρος θερμοκρασίας 5 έως 88 °C και οι οδηγίες σύνδεσης, προσανατολισμού και συντήρησης που ορίζει η Resideo.
