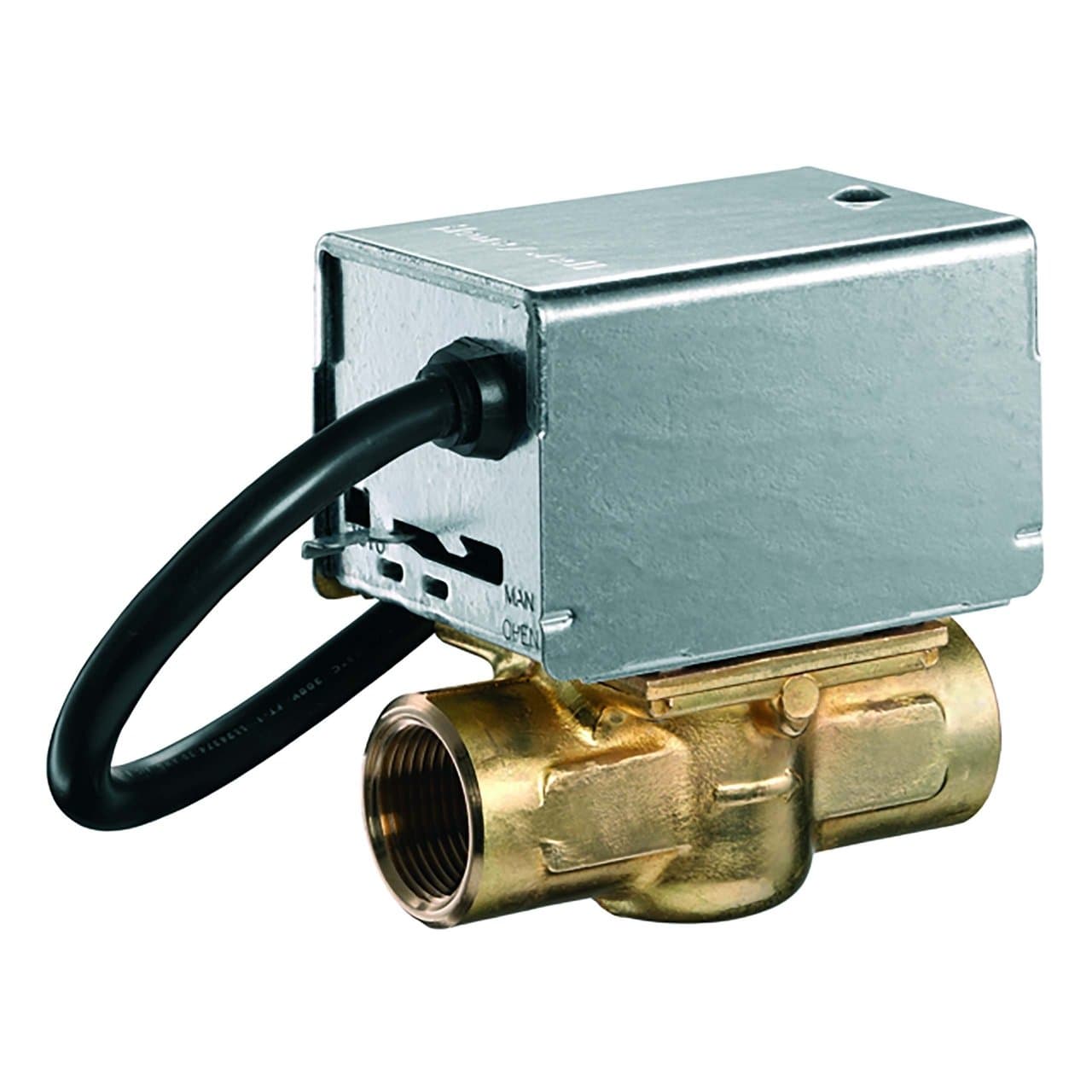

Κινητήρια βαλβίδα ζώνης 2 κατευθύνσεων 1"

Η μηχανοκίνητη βαλβίδα ζώνης Resideo V4043H1122/U είναι μια βαλβίδα 2 δρόμων με εσωτερική σπειρωτή σύνδεση 1", σχεδιασμένη για τον αυτόματο έλεγχο της ροής νερού σε υδρονικές εγκαταστάσεις θέρμανσης και ψύξης. Διαθέτει Kvs 8,6, ηλεκτρικό ενεργοποιητή 230 V, λειτουργία on/off, επαναφορά με ελατήριο και βοηθητική επαφή SPDT, προσφέροντας μια συμπαγή λύση για ανεξάρτητη ρύθμιση κυκλωμάτων ή ζωνών.

Η βαλβίδα αυτή λειτουργεί σε διαμόρφωση κανονικά κλειστή: όταν δεν τροφοδοτείται, το ελατήριο διατηρεί κλειστή τη ροή του νερού. Με την εφαρμογή τάσης, ο ενεργοποιητής ανοίγει τη βαλβίδα και επιτρέπει τη ροή στο κύκλωμα. Είναι ιδιαίτερα κατάλληλη για οικιακές εγκαταστάσεις και μικρές εμπορικές εφαρμογές όπου απαιτείται αυτοματοποίηση της παροχής ζεστού ή κρύου νερού σε συγκεκριμένη ζώνη.

Κύρια χαρακτηριστικά της Resideo V4043H1122/U

• Μάρκα: Resideo.
• Σειρά: V4043H.
• Κωδικός: V4043H1122/U.
• Τύπος: μηχανοκίνητη βαλβίδα ζώνης 2 δρόμων.
• Λειτουργία: on/off.
• Θέση χωρίς τάση: κανονικά κλειστή.
• Σύνδεση: εσωτερικό σπείρωμα BSPP 1".
• Ονομαστική διάμετρος: DN25.
• Kvs: 8,6.
• Τροφοδοσία: 230 V AC.
• Συχνότητα: 50 Hz.
• Ηλεκτρική κατανάλωση: 9,6 VA.
• Ένταση: περίπου 0,04 A.
• Επαναφορά: με ελατήριο στη θέση κλειστό.
• Βοηθητική επαφή: SPDT.
• Μέγιστη πίεση λειτουργίας: 8,6 bar.
• Μέγιστη διαφορική πίεση κλεισίματος: 0,45 bar.
• Θερμοκρασία ρευστού: από 5 έως 88 °C.
• Ονομαστικός χρόνος ανοίγματος: περίπου 15 δευτερόλεπτα.
• Σώμα: ορείχαλκος.
• Στέλεχος: ανοξείδωτος χάλυβας.
• Στοιχείο κλεισίματος: NBR.
• Στεγανοποιήσεις: EPDM.
• Χειροκίνητη λειτουργία: ναι.
• Μήκος καλωδίου: 1 m.

Αυτόματος έλεγχος παροχής ανά ζώνη

Η Resideo V4043H1122/U επιτρέπει το αυτόματο άνοιγμα ή κλείσιμο ενός υδραυλικού κυκλώματος ανάλογα με τη ζήτηση θέρμανσης ή ψύξης. Μπορεί να ενσωματωθεί σε εγκαταστάσεις χωρισμένες σε ζώνες για ανεξάρτητο έλεγχο της ροής νερού προς σώματα καλοριφέρ, fan coils, κυκλώματα θέρμανσης ή άλλους συμβατούς καταναλωτές.

Όταν ένας θερμοστάτης ή ελεγκτής ζητήσει λειτουργία, ο ενεργοποιητής τροφοδοτείται και ανοίγει τη βαλβίδα. Όταν η ηλεκτρική εντολή πάψει να υπάρχει, ο μηχανισμός επαναφοράς με ελατήριο κλείνει αυτόματα τη ροή, απομονώνοντας το κύκλωμα.

Κανονικά κλειστή βαλβίδα με επαναφορά ελατηρίου

Η θέση ηρεμίας αυτής της βαλβίδας είναι κλειστή. Αυτό σημαίνει ότι, απουσία ηλεκτρικής τροφοδοσίας, το νερό δεν κυκλοφορεί μέσω του σώματος της βαλβίδας. Όταν εφαρμοστεί τάση στον ενεργοποιητή, ο κινητήρας υπερνικά τη δύναμη του ελατηρίου και μετακινεί τον μηχανισμό στη θέση ανοικτό.

Με την αφαίρεση της τροφοδοσίας, το ελατήριο επαναφέρει αυτόματα τη βαλβίδα στην αρχική της θέση. Η λειτουργία αυτή είναι ιδιαίτερα πρακτική σε συστήματα ανά ζώνες, καθώς κάθε κύκλωμα παραμένει κλειστό όσο δεν υπάρχει ζήτηση.

Σύνδεση 1" και Kvs 8,6

Ο κωδικός V4043H1122/U αντιστοιχεί στην έκδοση με εσωτερική σπειρωτή σύνδεση BSPP 1" και ονομαστική διάμετρο DN25. Η υδραυλική της ικανότητα καθορίζεται από Kvs 8,6, σύμφωνα με την εμπορική τεκμηρίωση της Resideo για την ευρωπαϊκή αγορά.

Η τιμή αυτή πρέπει να λαμβάνεται υπόψη κατά τη διαστασιολόγηση της εγκατάστασης, μαζί με την απαιτούμενη παροχή και τη διαθέσιμη απώλεια πίεσης, ώστε η βαλβίδα να λειτουργεί εντός των συνθηκών που προβλέπει ο κατασκευαστής.

Μέγιστη πίεση λειτουργίας 8,6 bar

Η βαλβίδα επιτρέπει μέγιστη στατική πίεση λειτουργίας 8,6 bar. Για αυτήν την έκδοση DN25 1", η Resideo ορίζει μέγιστη διαφορική πίεση κλεισίματος 0,45 bar.

Η διαφορική πίεση είναι ιδιαίτερα σημαντική στις βαλβίδες ζώνης, καθώς υπερβολική διαφορά μεταξύ εισόδου και εξόδου μπορεί να εμποδίσει το σωστό κλείσιμο του μηχανισμού. Για τον λόγο αυτό, η τιμή αυτή πρέπει να ελέγχεται κατά τον υδραυλικό υπολογισμό του κυκλώματος.

Ηλεκτρικός ενεργοποιητής 230 V

Ο ενεργοποιητής της V4043H1122/U λειτουργεί με τροφοδοσία 230 V AC στα 50 Hz. Η ονομαστική ηλεκτρική κατανάλωσή του είναι περίπου 9,6 VA, με ένταση κοντά στα 0,04 A.

Η βαλβίδα χρησιμοποιεί λειτουργία δύο θέσεων, επομένως έχει σχεδιαστεί για πλήρως ανοικτή ή πλήρως κλειστή λειτουργία και όχι για συνεχή αναλογική ρύθμιση της παροχής.

Ενσωματωμένη βοηθητική επαφή SPDT

Το μοντέλο V4043H διαθέτει βοηθητική επαφή SPDT τερματικού διακόπτη. Η επαφή αυτή επιτρέπει τη χρήση της θέσης της βαλβίδας ως ηλεκτρικού σήματος για τον συντονισμό άλλων στοιχείων της εγκατάστασης.

Για παράδειγμα, μπορεί να χρησιμοποιηθεί για την ενεργοποίηση λέβητα ή κυκλοφορητή μόλις η βαλβίδα φτάσει στην αντίστοιχη θέση. Η Resideo ορίζει για αυτήν τη βοηθητική επαφή ικανότητα 2,2 A στα 220-240 V AC και 50 Hz.

Άνοιγμα σε περίπου 15 δευτερόλεπτα

Ο ονομαστικός χρόνος που αναφέρει η Resideo για το άνοιγμα αυτής της βαλβίδας είναι περίπου 15 δευτερόλεπτα. Ο μηχανοκίνητος μηχανισμός πραγματοποιεί το άνοιγμα σταδιακά μέχρι να φτάσει στην απαιτούμενη τελική θέση.

Όταν διακοπεί η τροφοδοσία, η μηχανική επαναφορά με ελατήριο επαναφέρει τον μηχανισμό στη θέση κλειστό, χωρίς να απαιτείται ηλεκτρική τροφοδότηση του κινητήρα κατά το κλείσιμο.

Χειροκίνητη λειτουργία

Η βαλβίδα διαθέτει χειροκίνητο μοχλό ανοίγματος που επιτρέπει τη λειτουργία του μηχανισμού όταν δεν υπάρχει ηλεκτρική τροφοδοσία. Η δυνατότητα αυτή είναι χρήσιμη κατά τη διάρκεια εργασιών πλήρωσης, εκκένωσης, εξαέρωσης, θέσης σε λειτουργία ή ελέγχου της εγκατάστασης.

Όταν αποκατασταθεί η ηλεκτρική λειτουργία, η βαλβίδα μπορεί να επιστρέψει στην κανονική αυτόματη λειτουργία της.

Για νερό και μίγματα με γλυκόλη

Η Resideo ορίζει αυτή τη βαλβίδα για τον έλεγχο νερού και μιγμάτων νερού με έως 50 % γλυκόλη, σύμφωνα με τις συνθήκες που αναφέρονται στο VDI 2035. Αυτό επιτρέπει τη χρήση της σε υδρονικά κυκλώματα θέρμανσης και ψύξης που απαιτούν αντιπαγετική προστασία.

Το επιτρεπόμενο εύρος θερμοκρασίας του ρευστού κυμαίνεται μεταξύ 5 και 88 °C, καλύπτοντας τις συνήθεις συνθήκες πολλών συστημάτων κλιματισμού και θέρμανσης με νερό.

Ανθεκτική κατασκευή

Το σώμα της βαλβίδας είναι κατασκευασμένο από ορείχαλκο, ενώ η έδρα χρησιμοποιεί επίσης ορείχαλκο. Το στέλεχος είναι από ανοξείδωτο χάλυβα και το στοιχείο κλεισίματος είναι κατασκευασμένο από NBR, με στεγανοποιήσεις EPDM.

Αυτός ο συνδυασμός υλικών έχει σχεδιαστεί για να παρέχει αξιόπιστη λειτουργία σε κλειστά υδρονικά κυκλώματα, εντός των ορίων πίεσης, θερμοκρασίας και ποιότητας νερού που ορίζει η Resideo.

Απλοποιημένη συντήρηση

Ένα από τα πλεονεκτήματα της σειράς V4043H είναι ότι το πλήρες μηχανοκίνητο κεφάλι μπορεί να αφαιρεθεί ή να αντικατασταθεί χωρίς να αποσυνδεθεί το υδραυλικό σώμα από τη σωλήνωση ούτε να αδειάσει η εγκατάσταση. Ο κινητήρας μπορεί επίσης να αντικατασταθεί χωρίς να αφαιρεθεί το σώμα της βαλβίδας.

Η κατασκευή αυτή διευκολύνει σημαντικά τις εργασίες συντήρησης όταν η επέμβαση αφορά μόνο τον ενεργοποιητή ή τα ηλεκτρικά του εξαρτήματα.

Συμπαγής εγκατάσταση

Η Resideo περιγράφει τη σειρά V4043H ως μια συμπαγή λύση για εύκολη τοποθέτηση σε εγκαταστάσεις όπου ο διαθέσιμος χώρος είναι περιορισμένος. Ο εξοπλισμός συνοδεύεται από ηλεκτρικό καλώδιο περίπου 1 μέτρου, διευκολύνοντας τη σύνδεσή του στο σύστημα ελέγχου.

Η εγκατάσταση πρέπει να σέβεται τη φορά ροής που υποδεικνύεται στο σώμα και τις θέσεις τοποθέτησης που ορίζει ο κατασκευαστής. Το κεφάλι πρέπει να παραμένει προσβάσιμο για μελλοντικούς ελέγχους και συντήρηση.

Συνήθεις εφαρμογές

• Οικιακές εγκαταστάσεις θέρμανσης.
• Συστήματα θέρμανσης χωρισμένα σε ζώνες.
• Ανεξάρτητα υδρονικά κυκλώματα.
• Εγκαταστάσεις με σώματα καλοριφέρ.
• Συστήματα κλιματισμού με νερό.
• Μικρές εμπορικές εγκαταστάσεις.
• Έλεγχος ζεστού ή κρύου νερού.
• Κυκλώματα με συμβατά μίγματα νερού και γλυκόλης.
• Εγκαταστάσεις όπου απαιτείται συντονισμός της βαλβίδας με κυκλοφορητή ή λέβητα μέσω βοηθητικής επαφής.

Τεχνικά στοιχεία της Resideo V4043H1122/U

• Κατασκευαστής: Resideo.
• Οικογένεια: V4043H.
• Κωδικός: V4043H1122/U.
• Εφαρμογή: υδρονικός έλεγχος.
• Τύπος βαλβίδας: μηχανοκίνητη ζώνης.
• Αριθμός δρόμων: 2.
• Διαμόρφωση: ευθεία ροή.
• Έλεγχος: δύο θέσεων, on/off.
• Θέση χωρίς τροφοδοσία: κλειστή.
• Δράση: επαναφορά με ελατήριο στο κλείσιμο.
• Σύνδεση: εσωτερικό σπείρωμα BSPP.
• Διάσταση: 1".
• Ονομαστική διάμετρος: DN25.
• Kvs: 8,6.
• Μέγιστη πίεση λειτουργίας: 8,6 bar.
• Μέγιστη διαφορική πίεση κλεισίματος: 0,45 bar.
• Τάση: 230 V AC.
• Συχνότητα: 50 Hz.
• Κατανάλωση ισχύος: 9,6 VA.
• Ένταση: 0,04 A.
• Ονομαστικός χρόνος ανοίγματος: 15 δευτερόλεπτα.
• Θερμοκρασία ρευστού: 5-88 °C.
• Μέγιστη θερμοκρασία περιβάλλοντος: 52 °C.
• Σχετική υγρασία: 5-95 %, χωρίς συμπύκνωση.
• Βοηθητική επαφή: SPDT.
• Ικανότητα βοηθητικής επαφής: 2,2 A στα 220-240 V AC, 50 Hz.
• Σώμα: ορείχαλκος.
• Έδρα: ορείχαλκος.
• Στέλεχος: ανοξείδωτος χάλυβας.
• Στοιχείο κλεισίματος: NBR.
• Στεγανοποιήσεις: EPDM.
• Χειροκίνητο άνοιγμα: ναι.
• Μήκος καλωδίου: 1 m.

Μηχανοκίνητη βαλβίδα 1" για ρύθμιση ανά ζώνη

Η Resideo V4043H1122/U συνδυάζει σύνδεση 1", Kvs 8,6, ενεργοποίηση 230 V, επαναφορά με ελατήριο και βοηθητική επαφή SPDT για την αυτοματοποίηση του ελέγχου κυκλωμάτων θέρμανσης και ψύξης. Η κανονικά κλειστή διαμόρφωσή της επιτρέπει να παραμένει κάθε ζώνη απομονωμένη όσο δεν υπάρχει ζήτηση.

Η δυνατότητα χειροκίνητου ανοίγματος και αντικατάστασης του μηχανοκίνητου κεφαλιού χωρίς άδειασμα του κυκλώματος διευκολύνει τόσο τη θέση σε λειτουργία όσο και τη μετέπειτα συντήρηση. Για σωστή λειτουργία πρέπει να τηρούνται ιδιαίτερα η μέγιστη διαφορική πίεση 0,45 bar, το εύρος θερμοκρασιών και οι ηλεκτρικές και υδραυλικές οδηγίες που παρέχει η Resideo.
