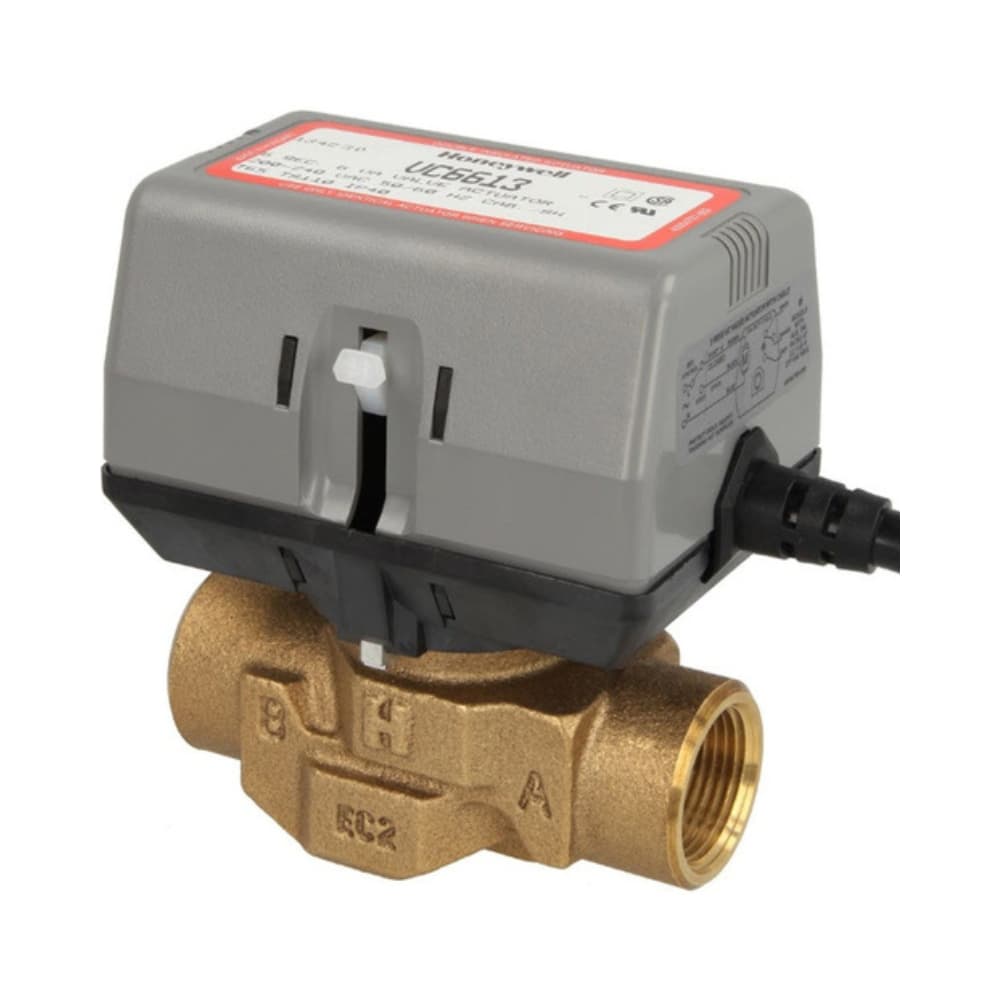

Κινητήρας ζώνης βαλβίδας 2 δρόμων 3/4"

Η μηχανοκίνητη ζωνική βαλβίδα Resideo VC6613AJ1000/U είναι μια υδραυλική βαλβίδα 2 δρόμων με θηλυκή σπειρωτή σύνδεση BSPP 3/4", σχεδιασμένη για τον αυτόματο έλεγχο της ροής ζεστού ή κρύου νερού σε εγκαταστάσεις θέρμανσης και ψύξης. Ενσωματώνει ηλεκτρικό ενεργοποιητή 230 V, έλεγχο ON/OFF μέσω σήματος SPDT 3 καλωδίων και βοηθητική επαφή SPDT, προσφέροντας μια συμπαγή λύση για ζωνική ρύθμιση.

Η σειρά VC ενδείκνυται για οικιακές εφαρμογές και μικρές επαγγελματικές εγκαταστάσεις, και μπορεί να χρησιμοποιηθεί για τον έλεγχο κυκλωμάτων καλοριφέρ, fan coils, convectors και άλλων υδραυλικών εκπομπών. Η ισορροπημένη κατασκευή της επιτρέπει λειτουργία με στατική πίεση έως 20 bar και μέγιστη διαφορική πίεση 4 bar.

Κύρια χαρακτηριστικά της Resideo VC6613AJ1000/U

• Μάρκα: Resideo.
• Σειρά: VC.
• Κωδικός: VC6613AJ1000/U.
• Τύπος: μηχανοκίνητη ζωνική βαλβίδα.
• Αριθμός δρόμων: 2.
• Σύνδεση: θηλυκό σπείρωμα BSPP 3/4".
• Τροφοδοσία ενεργοποιητή: 200-240 V AC.
• Συχνότητα: 50/60 Hz.
• Έλεγχος: ON/OFF SPDT 3 καλωδίων.
• Βοηθητική επαφή: SPDT.
• Μέγιστη στατική πίεση: 20 bar.
• Μέγιστη διαφορική πίεση: 4 bar.
• Θερμοκρασία ρευστού: από 1 έως 95 °C.
• Μέγιστη θερμοκρασία περιβάλλοντος: 65 °C.
• Ονομαστικός χρόνος ανοίγματος: 7 δευτερόλεπτα στα 50 Hz.
• Ηλεκτρική κατανάλωση: 4 VA κατά τη μετακίνηση.
• Μήκος καλωδίου: 1 m.
• Σώμα βαλβίδας: ορείχαλκος.
• Στέλεχος: ανοξείδωτος χάλυβας.
• Στεγανοποιήσεις: EPDM.

Αυτόματος έλεγχος κυκλωμάτων θέρμανσης και ψύξης

Η Resideo VC6613AJ1000/U έχει σχεδιαστεί για να ανοίγει ή να κλείνει αυτόματα τη ροή του νερού ανάλογα με τις εντολές που λαμβάνει από το σύστημα ρύθμισης. Μπορεί να ενσωματωθεί με θερμοστάτες, aquastats, διακόπτες ροής και άλλες συμβατές συσκευές ελέγχου σύμφωνα με την ηλεκτρική της διαμόρφωση.

Σε μια εγκατάσταση χωρισμένη σε ζώνες, επιτρέπει τον ανεξάρτητο έλεγχο της παροχής που κατευθύνεται σε συγκεκριμένο τμήμα του συστήματος, βοηθώντας στην προσαρμογή της λειτουργίας θέρμανσης ή ψύξης στις ανάγκες κάθε χώρου ή κυκλώματος.

Ενεργοποιητής 230 V με έλεγχο SPDT 3 καλωδίων

Αυτή η έκδοση της σειράς VC χρησιμοποιεί ενεργοποιητή για τροφοδοσία δικτύου 200-240 V AC στα 50/60 Hz. Η γκάμα αναγνωρίζεται εμπορικά στην Ελλάδα ως έκδοση 230 V και χρησιμοποιεί σύστημα ελέγχου ON/OFF SPDT μέσω 3 καλωδίων.

Όταν ο ελεγκτής ζητήσει άνοιγμα, ο ενεργοποιητής μετακινεί τον εσωτερικό μηχανισμό μέχρι να φτάσει στην αντίστοιχη θέση. Όταν ληφθεί η αντίθετη εντολή, ο κινητήρας επαναφέρει τη βαλβίδα στη θέση κλεισίματος. Επομένως, δεν χρησιμοποιεί συμβατικό σύστημα επαναφοράς με ελατήριο, αλλά μηχανοκίνητη κίνηση και προς τις δύο κατευθύνσεις.

Γρήγορο άνοιγμα και κλείσιμο σε 7 δευτερόλεπτα

Ο ονομαστικός χρόνος διαδρομής που καθορίζει η Resideo είναι περίπου 7 δευτερόλεπτα στα 50 Hz. Στα 60 Hz, ο κατασκευαστής αναφέρει λειτουργία περίπου 20 % ταχύτερη.

Ο ενεργοποιητής ενσωματώνει εσωτερική λογική ώστε να καταναλώνει ενέργεια μόνο κατά τη μετακίνηση της βαλβίδας προς την επιθυμητή θέση. Η κατανάλωση κατά τη λειτουργία είναι περίπου 4 VA.

Ενσωματωμένη βοηθητική επαφή SPDT

Η VC6613AJ1000/U διαθέτει βοηθητική επαφή SPDT, η οποία μπορεί να χρησιμοποιηθεί για τον συγχρονισμό της θέσης της βαλβίδας με άλλα εξαρτήματα της εγκατάστασης. Αυτό επιτρέπει, για παράδειγμα, τον έλεγχο μιας αντλίας κυκλοφορίας, τη μετάδοση σήματος σε σύστημα αυτοματισμού ή την ενεργοποίηση άλλου εξοπλισμού μόλις η βαλβίδα φτάσει στην απαιτούμενη θέση.

Η τεχνική τεκμηρίωση της σειράς VC ορίζει για τη βοηθητική επαφή ικανότητα 1 A στα 250 V AC, 50/60 Hz, με ελάχιστο φορτίο 0,05 A στα 24 V DC.

Μέγιστη πίεση 20 bar

Η βαλβίδα επιτρέπει μέγιστη στατική πίεση λειτουργίας 20 bar και μέγιστη διαφορική πίεση έως 4 bar. Η ισορροπημένη κατασκευή του φυσιγγίου επιτρέπει τη στεγανοποίηση των διελεύσεων να είναι πρακτικά ανεξάρτητη από τη διαφορική πίεση που υπάρχει στη βαλβίδα.

Στην έκδοση 2 δρόμων, το νερό μπορεί να ρέει και προς τις δύο κατευθύνσεις, προσφέροντας ευελιξία κατά τον σχεδιασμό και την εγκατάσταση του υδραυλικού κυκλώματος.

Για ζεστό, κρύο νερό και μίγματα με γλυκόλη

Η σειρά VC έχει σχεδιαστεί για λειτουργία με νερό και μίγματα νερού με γλυκόλη έως 50 %, εφόσον η ποιότητα του ρευστού είναι κατάλληλη για υδραυλικές εγκαταστάσεις σύμφωνα με τις προδιαγραφές της Resideo.

Το κανονικό εύρος θερμοκρασίας του μέσου κυμαίνεται μεταξύ 1 και 95 °C. Η τεχνική τεκμηρίωση προβλέπει επίσης σύντομα θερμικά αιχμές έως 120 °C υπό τις συνθήκες που ορίζει ο κατασκευαστής.

Σώμα από ορείχαλκο και εσωτερικό φυσίγγιο

Το υδραυλικό σώμα είναι κατασκευασμένο από ορείχαλκο. Το συγκρότημα του στελέχους περιλαμβάνει ανοξείδωτο χάλυβα και το φυσίγγιο χρησιμοποιεί τεχνικά υλικά όπως Ryton, Fortron ή Noryl, ανάλογα με την έκδοση κατασκευής. Οι στεγανοποιήσεις και τα στοιχεία στεγανότητας είναι από EPDM.

Όλα τα βασικά κινούμενα και στεγανοποιητικά εξαρτήματα συγκεντρώνονται στο συγκρότημα του φυσιγγίου, απλοποιώντας την κατασκευή της βαλβίδας και τις μελλοντικές εργασίες συντήρησης.

Αθόρυβη λειτουργία και μείωση του υδραυλικού πλήγματος

Η Resideo σχεδιάζει τις υδραυλικές βαλβίδες VC ώστε να αξιοποιούν ημιτονοειδή κίνηση του ενεργοποιητή. Αυτό το χαρακτηριστικό ευνοεί την αθόρυβη λειτουργία και βοηθά στη μείωση των φαινομένων που σχετίζονται με το υδραυλικό πλήγμα όταν η εγκατάσταση είναι σωστά διαστασιολογημένη.

Όπως σε κάθε υδραυλικό σύστημα, υπερβολική ταχύτητα ροής ή ανεπαρκής πίεση σε υψηλή θερμοκρασία μπορεί να προκαλέσει θορύβους στις σωληνώσεις, επομένως πρέπει να τηρούνται τα κριτήρια διαστασιολόγησης της εγκατάστασης.

Χειροκίνητο άνοιγμα για πλήρωση και συντήρηση

Η βαλβίδα διαθέτει χειροκίνητο μοχλό ανοίγματος που επιτρέπει τη διατήρηση της ροής ανοιχτής ανεξάρτητα από την ηλεκτρική λειτουργία. Αυτή η λειτουργία μπορεί να χρησιμοποιηθεί κατά τις εργασίες πλήρωσης, εξαέρωσης ή εκκένωσης του κυκλώματος και επιτρέπει επίσης το χειροκίνητο άνοιγμα της βαλβίδας σε περίπτωση διακοπής τροφοδοσίας.

Όταν αποκατασταθεί η ηλεκτρική λειτουργία, ο ενεργοποιητής μπορεί να ανταποκριθεί ξανά αυτόματα στις εντολές του συστήματος ρύθμισης.

Αντικαταστάσιμη κεφαλή ενεργοποιητή χωρίς άδειασμα της εγκατάστασης

Ένα από τα πλεονεκτήματα της σειράς Resideo VC είναι ότι η κεφαλή του ενεργοποιητή μπορεί να αποσυναρμολογηθεί και να αντικατασταθεί χωρίς να αδειάσει το υδραυλικό κύκλωμα, εφόσον το σώμα της βαλβίδας και το συγκρότημα του φυσιγγίου παραμένουν εγκατεστημένα στη σωλήνωση.

Αυτή η κατασκευή διευκολύνει τις εργασίες συντήρησης, καθώς επιτρέπει την επέμβαση στον κινητήρα ή στο σύστημα γραναζιών χωρίς απαραίτητα την αποσυναρμολόγηση του υδραυλικού σώματος από την εγκατάσταση.

Συμπεριφορά σε περίπτωση διακοπής τροφοδοσίας

Στις εκδόσεις με ενεργοποιητή SPDT 3 καλωδίων, μια διακοπή της ηλεκτρικής τροφοδοσίας κάνει τη βαλβίδα να παραμένει στη θέση στην οποία βρισκόταν τη στιγμή της διακοπής. Όταν επανέλθει η τροφοδοσία, ο ενεργοποιητής ανταποκρίνεται ξανά στη ζήτηση του ελεγκτή.

Αυτή η συμπεριφορά πρέπει να λαμβάνεται υπόψη κατά τον σχεδιασμό του συστήματος, ειδικά όταν η εφαρμογή απαιτεί συγκεκριμένη θέση ασφαλείας σε περίπτωση ηλεκτρικής βλάβης.

Εφαρμογές της βαλβίδας Resideo VC6613AJ1000/U

• Εγκαταστάσεις θέρμανσης χωρισμένες σε ζώνες.
• Υδραυλικά κυκλώματα ψύξης.
• Συστήματα καλοριφέρ.
• Fan coils.
• Convectors και υδραυλικοί εκπομποί.
• Μικρές επαγγελματικές εγκαταστάσεις.
• Ανεξάρτητος έλεγχος υδραυλικών κλάδων.
• Συστήματα που ελέγχονται μέσω θερμοστάτη ή άλλης συμβατής συσκευής SPDT.

Τεχνικά στοιχεία της Resideo VC6613AJ1000/U

• Κατασκευαστής: Resideo.
• Οικογένεια: VC.
• Κωδικός: VC6613AJ1000/U.
• Διαμόρφωση: 2 δρόμων.
• Τύπος σύνδεσης: θηλυκό BSPP.
• Διάσταση: 3/4".
• Τάση τροφοδοσίας: 200-240 V AC.
• Συχνότητα: 50/60 Hz.
• Τύπος εντολής: ON/OFF SPDT, 3 καλώδια.
• Βοηθητική επαφή: SPDT.
• Κατανάλωση ενεργοποιητή: 4 VA κατά τη μετακίνηση.
• Ονομαστικός χρόνος ανοίγματος: 7 δευτερόλεπτα στα 50 Hz.
• Μέγιστη πίεση λειτουργίας: 20 bar.
• Μέγιστη διαφορική πίεση: 4 bar.
• Κανονική θερμοκρασία ρευστού: 1-95 °C.
• Σύντομη αιχμή θερμοκρασίας: έως 120 °C.
• Μέγιστη θερμοκρασία περιβάλλοντος: 65 °C.
• Ρευστό: νερό ή μίγμα νερού και γλυκόλης.
• Μέγιστη συγκέντρωση γλυκόλης: 50 %.
• Σώμα: ορείχαλκος.
• Στέλεχος: ανοξείδωτος χάλυβας.
• Στεγανοποιήσεις: EPDM.
• Καλώδιο: 1 m.
• Περίπου μήκος σώματος 3/4": 94 mm.
• Περίπου πλάτος ενεργοποιητή: 68 mm.
• Περίπου ύψος συνόλου 2 δρόμων: 113 mm.
• Χειροκίνητη λειτουργία: ναι.
• Αποσπώμενος ενεργοποιητής χωρίς άδειασμα του κυκλώματος: ναι.

Συμπαγής μηχανοκίνητη βαλβίδα για ζωνική ρύθμιση

Η Resideo VC6613AJ1000/U προσφέρει μια λύση ελέγχου ροής για εγκαταστάσεις που απαιτούν μηχανοκίνητη βαλβίδα 2 δρόμων, θηλυκή σύνδεση 3/4" και τροφοδοσία 230 V. Η γρήγορη ενεργοποίηση, η υψηλή επιτρεπόμενη πίεση και η δυνατότητα αντικατάστασης της κεφαλής χωρίς άδειασμα του κυκλώματος διευκολύνουν τόσο την εγκατάσταση όσο και τις μετέπειτα εργασίες συντήρησης.

Για να διασφαλιστεί η σωστή λειτουργία, πρέπει να τηρούνται τα όρια πίεσης και θερμοκρασίας, το ηλεκτρικό διάγραμμα σύνδεσης και οι οδηγίες τοποθέτησης που ορίζει η Resideo, καθώς και να ελέγχεται η συμβατότητα του χρησιμοποιούμενου ελεγκτή με το σύστημα ON/OFF SPDT 3 καλωδίων.
