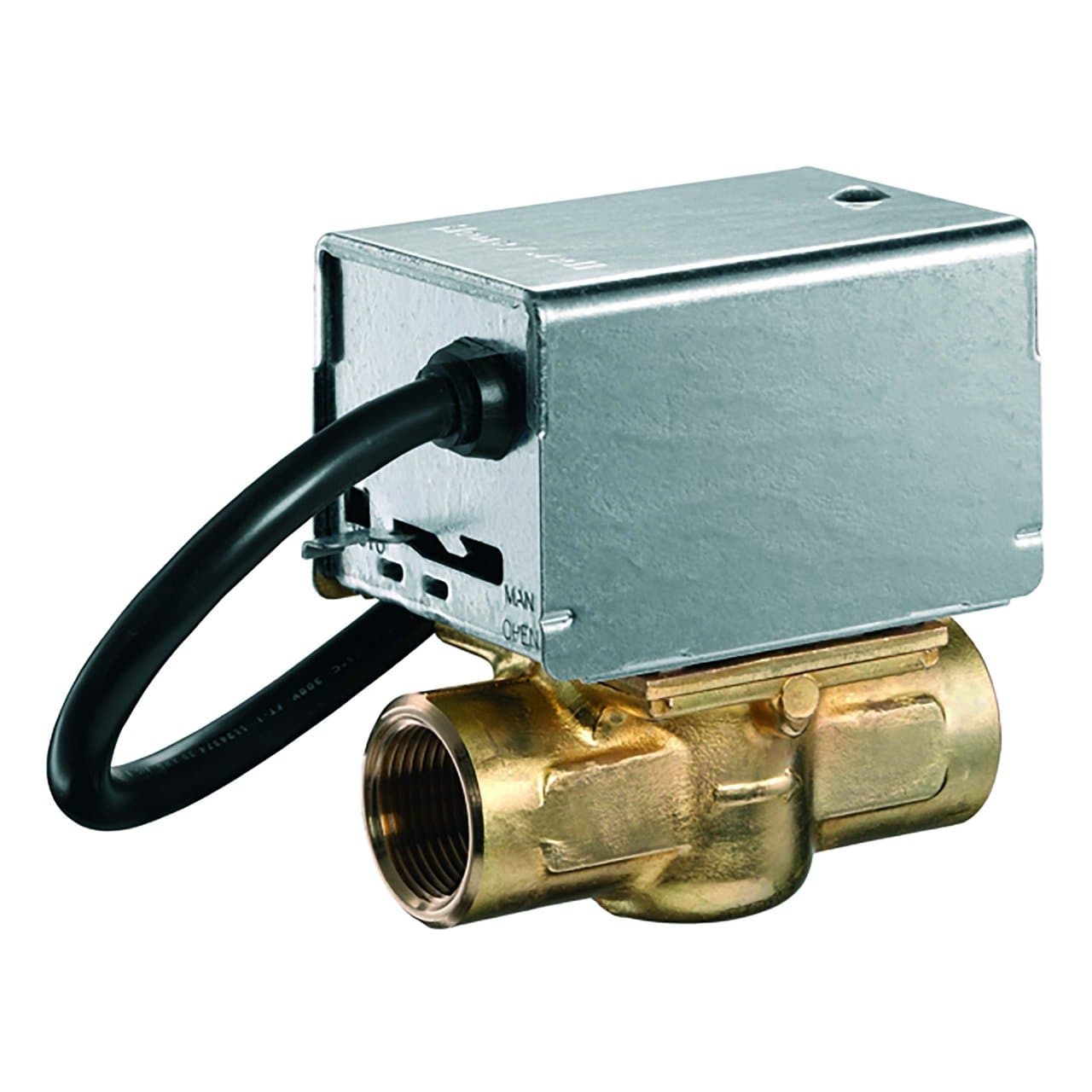

Διόδων Βαλβίδα Ζώνης με Κινητήρα 2 Δρόμων 3/4"

Η μηχανοκίνητη ζωνική βαλβίδα Resideo V4043H1114/U είναι μια βαλβίδα 2 δρόμων με εσωτερική σπειρωτή σύνδεση 3/4", σχεδιασμένη για τον αυτόματο έλεγχο της ροής νερού σε εγκαταστάσεις θέρμανσης και ψύξης. Διαθέτει ηλεκτρικό ενεργοποιητή 230 V AC, λειτουργία on/off, επαναφορά με ελατήριο και βοηθητική επαφή SPDT που επιτρέπει τον συντονισμό της λειτουργίας της με άλλα στοιχεία της εγκατάστασης.

Αυτό το μοντέλο της σειράς V4043H διαθέτει τιμή Kvs 6,9 και μέγιστη διαφορική πίεση κλεισίματος 0,55 bar. Η κανονικά κλειστή διαμόρφωσή του εξασφαλίζει ότι η βαλβίδα επιστρέφει αυτόματα στη θέση κλεισίματος όταν διακοπεί η ηλεκτρική τροφοδοσία.

Κύρια χαρακτηριστικά της Resideo V4043H1114/U

• Τύπος: μηχανοκίνητη ζωνική βαλβίδα 2 δρόμων.
• Κωδικός: V4043H1114/U.
• Σύνδεση: εσωτερικό σπείρωμα BSPP 3/4".
• Ονομαστική διάμετρος: DN20.
• Λειτουργία: on/off, 2 θέσεων.
• Θέση χωρίς τάση: κανονικά κλειστή.
• Επαναφορά: με ελατήριο.
• Τροφοδοσία: 230 V AC, 50 Hz.
• Τιμή Kvs: 6,9.
• Μέγιστη διαφορική πίεση κλεισίματος: 0,55 bar.
• Μέγιστη στατική πίεση: περίπου 8,6 bar.
• Θερμοκρασία ρευστού: από 5 έως 88 °C.
• Βοηθητική επαφή: SPDT.
• Χειροκίνητη λειτουργία: ναι.
• Υλικό σώματος: ορείχαλκος.
• Μήκος καλωδίου: 1 m.

Έλεγχος ζωνών σε εγκαταστάσεις θέρμανσης

Η Resideo V4043H έχει σχεδιαστεί για να ρυθμίζει αυτόματα την παροχή προς διαφορετικά υδραυλικά κυκλώματα. Μπορεί να χρησιμοποιηθεί, για παράδειγμα, για το άνοιγμα ή το κλείσιμο της ροής νερού προς μια συγκεκριμένη ζώνη θέρμανσης ανάλογα με τη ζήτηση που δίνει ένας θερμοστάτης ή το σύστημα ελέγχου.

Η Resideo προτείνει τη χρήση αυτής της σειράς τόσο σε οικιακές εγκαταστάσεις όσο και σε μικρές εμπορικές εφαρμογές θέρμανσης και ψύξης, όπου απαιτείται ανεξάρτητος έλεγχος της ροής ζεστού ή κρύου νερού.

Κανονικά κλειστή λειτουργία με επαναφορά ελατηρίου

Η βαλβίδα λειτουργεί μέσω ηλεκτρικού ενεργοποιητή δύο θέσεων. Όταν τροφοδοτείται, ο κινητήρας μετακινεί τον εσωτερικό μηχανισμό ώστε να ανοίξει η διέλευση του νερού. Όταν η τάση διακοπεί, ένα ελατήριο επαναφοράς επαναφέρει αυτόματα τη βαλβίδα στη θέση κλεισίματος.

Αυτή η κανονικά κλειστή διαμόρφωση επιτρέπει στο κύκλωμα να διακόπτεται όταν δεν υπάρχει ζήτηση ή σε περίπτωση απώλειας ηλεκτρικής τροφοδοσίας. Το επίσημο τεχνικό δελτίο αναγνωρίζει ρητά αυτό το μοντέλο ως βαλβίδα επαναφοράς με ελατήριο στο κλείσιμο.

Σύνδεση 3/4" και Kvs 6,9

Ο κωδικός V4043H1114/U διαθέτει εσωτερικές σπειρωτές συνδέσεις BSPP 3/4", που αντιστοιχούν σε ονομαστική διάμετρο DN20. Η υδραυλική του ικανότητα καθορίζεται από Kvs 6,9, ενώ η μέγιστη επιτρεπόμενη διαφορική πίεση για να εξασφαλιστεί το κλείσιμο είναι 0,55 bar.

Αυτά τα χαρακτηριστικά τον καθιστούν κατάλληλο για ζωνικά κυκλώματα θέρμανσης, κλάδους καλοριφέρ και άλλες υδραυλικές εφαρμογές που λειτουργούν εντός των υδραυλικών ορίων που ορίζει η Resideo.

Τροφοδοσία 230 V και βοηθητική επαφή SPDT

Ο ενεργοποιητής λειτουργεί με ονομαστική τροφοδοσία 230 V AC στα 50 Hz. Επιπλέον, η έκδοση V4043H ενσωματώνει βοηθητική επαφή τελικού διακόπτη SPDT, δηλαδή μια μονοπολική μεταγωγική επαφή που μπορεί να χρησιμοποιηθεί για τη μεταφορά της κατάστασης της βαλβίδας σε άλλα εξαρτήματα του συστήματος.

Αυτή η βοηθητική επαφή επιτρέπει, για παράδειγμα, την ενσωμάτωση της βαλβίδας σε σχήματα ελέγχου όπου το άνοιγμα μιας ζώνης πρέπει να συντονίζεται με την ενεργοποίηση ενός λέβητα, μιας αντλίας κυκλοφορίας ή άλλου στοιχείου της εγκατάστασης. Η επίσημη τεκμηρίωση ορίζει για τη βοηθητική επαφή ικανότητα 2,2 A στα 220-240 V AC και 50 Hz.

Ενσωματωμένη χειροκίνητη λειτουργία

Η βαλβίδα διαθέτει χειροκίνητο μοχλό ανοίγματος. Σε κανονικές συνθήκες πρέπει να παραμένει στη θέση αυτόματης λειτουργίας, αν και μπορεί να μετακινηθεί στη θέση χειροκίνητου ανοίγματος για συγκεκριμένες εργασίες όπως πλήρωση, εκκένωση ή θέση σε λειτουργία της εγκατάστασης.

Η Resideo αναφέρει ότι, με τον μοχλό στη χειροκίνητη θέση, η βοηθητική επαφή παραμένει ανενεργή μέχρι να αποκατασταθεί η ηλεκτρική τροφοδοσία.

Σώμα από ορείχαλκο και ανθεκτικά εξαρτήματα

Το υδραυλικό σώμα είναι κατασκευασμένο από ορείχαλκο, όπως και η έδρα. Το στέλεχος είναι από ανοξείδωτο χάλυβα, η σφαίρα κλεισίματος χρησιμοποιεί NBR και οι στεγανοποιήσεις είναι από EPDM, υλικά επιλεγμένα για λειτουργία σε υδραυλικά κυκλώματα εντός των συνθηκών που ορίζει ο κατασκευαστής.

Το κάλυμμα και η βάση του ενεργοποιητή είναι μεταλλικά, προσφέροντας προστασία στο σύνολο κίνησης και επιτρέποντας την εγκατάσταση της βαλβίδας σε υδραυλικούς πίνακες, λεβητοστάσια και συμπαγή κυκλώματα θέρμανσης.

Θερμοκρασία και πίεση λειτουργίας

Η V4043H1114/U μπορεί να λειτουργήσει με ρευστά σε θερμοκρασίες από 5 έως 88 °C. Η μέγιστη στατική πίεσή της είναι περίπου 8,6 bar, ενώ η μέγιστη διαφορική πίεση κλεισίματος για αυτή την έκδοση 3/4" είναι 0,55 bar.

Αυτά τα όρια πρέπει να τηρούνται κατά τη διαστασιολόγηση της εγκατάστασης ώστε να εξασφαλίζεται σωστή λειτουργία και κατάλληλη διάρκεια ζωής της βαλβίδας.

Γρήγορο άνοιγμα του κυκλώματος

Ο ονομαστικός χρόνος ανοίγματος που αναφέρει η Resideo για αυτόν τον κωδικό είναι περίπου 15 δευτερόλεπτα. Το σύστημα έχει σχεδιαστεί για κυκλική λειτουργία, ανοίγοντας και κλείνοντας το κύκλωμα σύμφωνα με τις εντολές του συστήματος ρύθμισης.

Η ηλεκτρική κατανάλωση που καθορίζεται για τον ενεργοποιητή είναι 9,6 VA, με περίπου 0,04 A ένταση.

Απλοποιημένη συντήρηση

Ένα από τα κατασκευαστικά πλεονεκτήματα αυτής της σειράς είναι η δυνατότητα αποσυναρμολόγησης ή αντικατάστασης της πλήρους μηχανοκίνητης κεφαλής χωρίς αποσύνδεση του σώματος της βαλβίδας από τις σωληνώσεις ούτε άδειασμα του κυκλώματος. Ο κινητήρας μπορεί επίσης να αντικατασταθεί με το υδραυλικό σώμα εγκατεστημένο.

Αυτή η λύση διευκολύνει τις εργασίες συντήρησης και μειώνει την απαιτούμενη επέμβαση όταν χρειάζεται να γίνει μόνο παρέμβαση στον ηλεκτρικό μηχανισμό.

Εγκατάσταση της βαλβίδας V4043H

Η βαλβίδα μπορεί να τοποθετηθεί σε διαφορετικές θέσεις, αλλά η Resideo ορίζει ότι η μηχανοκίνητη κεφαλή δεν πρέπει να βρίσκεται κάτω από το οριζόντιο επίπεδο του σωλήνα. Πρέπει επίσης να τηρείται η φορά ροής που υποδεικνύεται από το βέλος χαραγμένο στο σώμα από ορείχαλκο.

Κατά την εγκατάσταση δεν πρέπει να χρησιμοποιείται η κεφαλή ως σημείο στήριξης για το σφίξιμο των συνδέσεων. Ο κατασκευαστής συνιστά να συγκρατείται απευθείας το σώμα από ορείχαλκο ώστε να αποφεύγονται καταπονήσεις στον ενεργοποιητή.

Συνήθεις εφαρμογές

• Εγκαταστάσεις θέρμανσης χωρισμένες σε ζώνες.
• Κυκλώματα καλοριφέρ.
• Έλεγχος ανεξάρτητων υδραυλικών κλάδων.
• Οικιακές εγκαταστάσεις κεντρικής θέρμανσης.
• Μικρές εμπορικές εγκαταστάσεις.
• Συμβατά υδραυλικά συστήματα θέρμανσης και ψύξης.
• Εγκαταστάσεις όπου απαιτείται συντονισμός της βαλβίδας με αντλία ή λέβητα μέσω βοηθητικής επαφής.

Τεχνικά στοιχεία της Resideo V4043H1114/U

• Μάρκα: Resideo.
• Οικογένεια: V4043H.
• Κωδικός: V4043H1114/U.
• Τύπος: μηχανοκίνητη ζωνική βαλβίδα.
• Αριθμός δρόμων: 2.
• Υδραυλική διαμόρφωση: ευθεία ροή.
• Θέση χωρίς τροφοδοσία: κλειστή.
• Ενέργεια ενεργοποιητή: επαναφορά με ελατήριο στο κλείσιμο.
• Έλεγχος: 2 θέσεων.
• Σύνδεση: εσωτερικό σπείρωμα BSPP 3/4".
• Ονομαστική διάμετρος: DN20.
• Kvs: 6,9.
• Cv: 8.
• Μέγιστη διαφορική πίεση κλεισίματος: 0,55 bar.
• Μέγιστη στατική πίεση: περίπου 8,62 bar.
• Τάση: 230 V AC.
• Συχνότητα: 50 Hz.
• Κατανάλωση: 9,6 VA.
• Ένταση: 0,04 A.
• Ονομαστικός χρόνος ανοίγματος: 15 s.
• Θερμοκρασία ρευστού: 5-88 °C.
• Μέγιστη θερμοκρασία περιβάλλοντος: 52 °C.
• Βοηθητική επαφή: SPDT.
• Ικανότητα βοηθητικής επαφής: 2,2 A στα 220-240 V AC, 50 Hz.
• Μήκος καλωδίου: 1 m.
• Σώμα: ορείχαλκος.
• Έδρα: ορείχαλκος.
• Στέλεχος: ανοξείδωτος χάλυβας.
• Σφαίρα: NBR.
• Στεγανοποιήσεις: EPDM.
• Χειροκίνητο άνοιγμα: ναι.

Μηχανοκίνητη βαλβίδα για αυτόματη ζωνική ρύθμιση

Η Resideo V4043H1114/U συνδυάζει σύνδεση 3/4", Kvs 6,9, τροφοδοσία 230 V, αυτόματη επαναφορά με ελατήριο και βοηθητική επαφή SPDT για να προσφέρει μια συμπαγή λύση υδραυλικού ελέγχου. Η κανονικά κλειστή λειτουργία της επιτρέπει την αυτόματη διαχείριση της ροής νερού σε κάθε ζώνη ανάλογα με τη ζήτηση της εγκατάστασης.

Το σώμα από ορείχαλκο, η δυνατότητα χειροκίνητης λειτουργίας και η αντικαταστάσιμη κεφαλή χωρίς επέμβαση στις υδραυλικές συνδέσεις διευκολύνουν τόσο την εγκατάσταση όσο και τη συντήρηση. Για να εξασφαλιστεί σωστή λειτουργία πρέπει να τηρούνται η φορά ροής, οι θέσεις τοποθέτησης και τα όρια πίεσης και θερμοκρασίας που ορίζει η Resideo.
