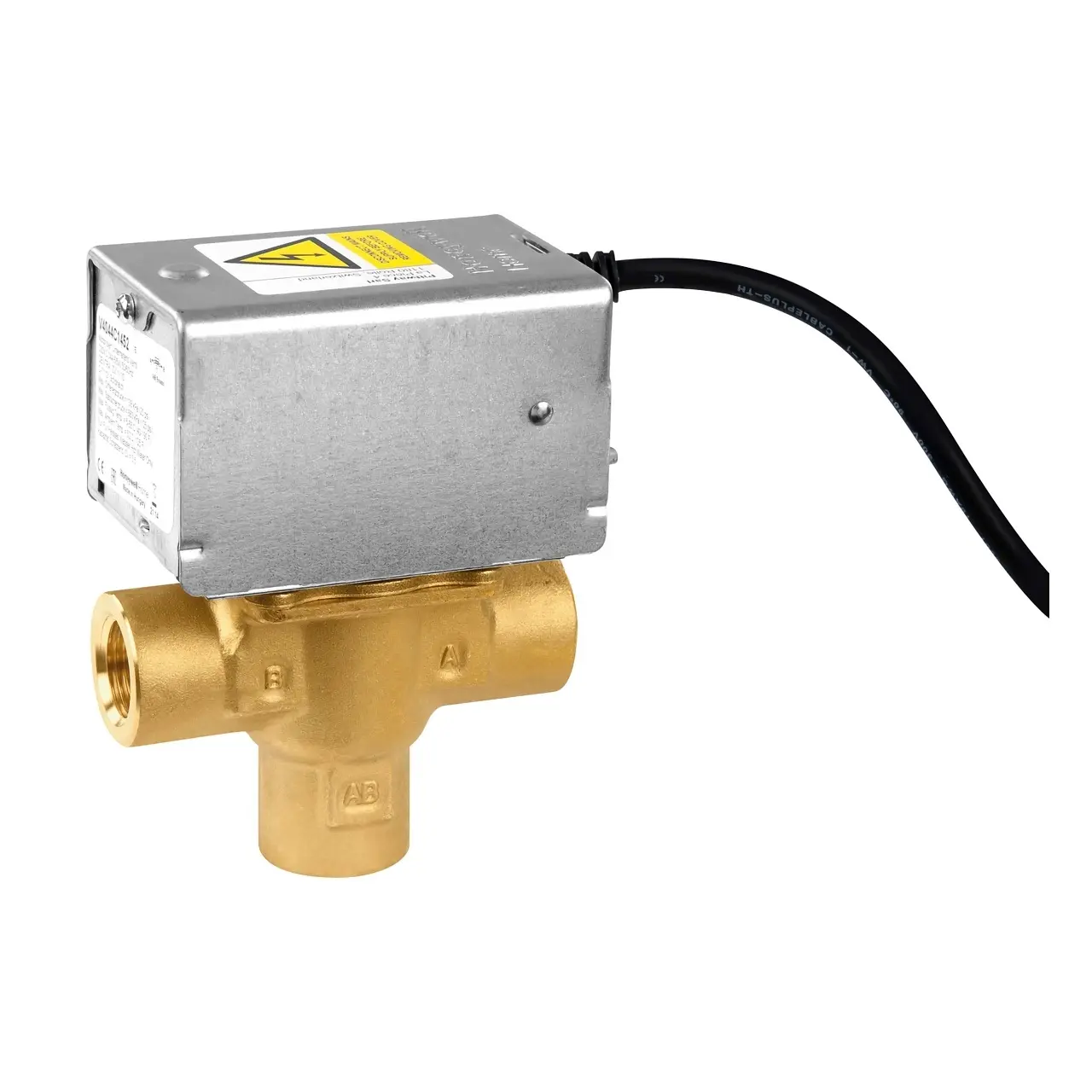

Βαλβίδα ζώνης με κινητήρα 3 δρόμων 3/4"

Η μηχανοκίνητη βαλβίδα ζώνης Resideo V4044F1000/U είναι μια βαλβίδα εκτροπής 3 δρόμων με θηλυκές σπειρωτές συνδέσεις BSPP 3/4", σχεδιασμένη για τον αυτόματο έλεγχο και εκτροπή της ροής ζεστού ή κρύου νερού σε εγκαταστάσεις θέρμανσης και ψύξης. Διαθέτει ηλεκτρικό ενεργοποιητή 230 V, επαναφορά με ελατήριο και βοηθητική επαφή SPDT, γεγονός που την καθιστά ιδιαίτερα κατάλληλη για οικιακά συστήματα και μικρές επαγγελματικές εγκαταστάσεις που απαιτούν διαχείριση της ροής νερού μεταξύ δύο κυκλωμάτων.

Αυτή η έκδοση της σειράς V4044F προσφέρει τιμή Kvs 6,0, μέγιστη πίεση λειτουργίας 8,6 bar και μέγιστη διαφορική πίεση κλεισίματος 0,69 bar. Η συμπαγής κατασκευή της, το σώμα από ορείχαλκο και η δυνατότητα αντικατάστασης της μηχανοκίνητης κεφαλής χωρίς αποσυναρμολόγηση του υδραυλικού σώματος διευκολύνουν τόσο την εγκατάσταση όσο και τις μετέπειτα εργασίες συντήρησης.

Κύρια χαρακτηριστικά της Resideo V4044F1000/U

• Μάρκα: Resideo.
• Σειρά: V4044F.
• Κωδικός: V4044F1000/U.
• Τύπος: μηχανοκίνητη βαλβίδα ζώνης εκτροπής.
• Αριθμός δρόμων: 3.
• Λειτουργία: on/off, 2 θέσεις.
• Σύνδεση: θηλυκό σπείρωμα BSPP 3/4".
• Ονομαστική διάμετρος: DN20.
• Kvs: 6,0.
• Τροφοδοσία: 230 V AC.
• Συχνότητα: 50 Hz.
• Επαναφορά: με ελατήριο.
• Βοηθητική επαφή: SPDT.
• Μέγιστη πίεση λειτουργίας: 8,6 bar.
• Μέγιστη διαφορική πίεση κλεισίματος: 0,69 bar.
• Θερμοκρασία ρευστού: από 5 έως 88 °C.
• Ονομαστικός χρόνος διαδρομής: περίπου 30 δευτερόλεπτα.
• Ηλεκτρική κατανάλωση: 9,6 VA.
• Ένταση: περίπου 0,04 A.
• Μήκος καλωδίου: 1 m.
• Χειροκίνητη λειτουργία: ναι.
• Υλικό σώματος: ορείχαλκος.

Βαλβίδα εκτροπής 3 δρόμων για υδραυλικές εγκαταστάσεις

Η Resideo V4044F1000/U έχει σχεδιαστεί για εκτροπή της ροής μεταξύ των δρόμων AB-A και AB-B. Σε αντίθεση με μια αναμεικτική βαλβίδα, η κύρια λειτουργία της είναι να κατευθύνει το νερό από έναν κοινό δρόμο προς μία από τις δύο διαθέσιμες διαδρομές, ανάλογα με τις ανάγκες της εγκατάστασης.

Αυτή η διαμόρφωση επιτρέπει τη χρήση της σε εγκαταστάσεις θέρμανσης ή ψύξης όπου απαιτείται αυτόματη εναλλαγή της ροής μεταξύ δύο κυκλωμάτων. Μπορεί να χρησιμοποιηθεί, για παράδειγμα, για τη διαχείριση διαφορετικών ζωνών, υδραυλικών κυκλωμάτων ή τερματικών μονάδων σε συστήματα συμβατά με τη διαμόρφωση 3 δρόμων.

Ηλεκτρικός ενεργοποιητής 230 V με επαναφορά με ελατήριο

Ο ενσωματωμένος ενεργοποιητής λειτουργεί με τροφοδοσία 230 V AC στα 50 Hz. Ο μηχανοκίνητος μηχανισμός μετακινεί τη βαλβίδα στην απαιτούμενη θέση όταν τροφοδοτείται και χρησιμοποιεί σύστημα επαναφοράς με ελατήριο για να επιστρέφει στη θέση ηρεμίας όταν διακόπτεται το ηλεκτρικό σήμα.

Αυτή η αρχή λειτουργίας επιτρέπει την ενσωμάτωση της βαλβίδας με θερμοστάτες, aquastats και άλλα συμβατά συστήματα on/off ρύθμισης. Η Resideo αναφέρει για το μοντέλο αυτό κατανάλωση περίπου 9,6 VA και ένταση περίπου 0,04 A.

Ενσωματωμένη βοηθητική επαφή SPDT

Η βασική διαφορά της σειράς V4044F σε σχέση με ορισμένες εκδόσεις V4044C είναι η ενσωμάτωση ενός βοηθητικού μικροδιακόπτη SPDT. Αυτή η επαφή επιτρέπει τη χρήση της θέσης της βαλβίδας ως σήμα για τον έλεγχο άλλων εξαρτημάτων της εγκατάστασης.

Μπορεί να χρησιμοποιηθεί, για παράδειγμα, για τον συντονισμό της λειτουργίας μιας αντλίας, ενός λέβητα ή άλλου εξοπλισμού μόλις η βαλβίδα ολοκληρώσει την απαιτούμενη κίνηση. Η Resideo ορίζει ικανότητα της βοηθητικής επαφής 2,2 A στα 220-240 V AC και 50 Hz.

Θηλυκές σπειρωτές συνδέσεις 3/4"

Ο κωδικός V4044F1000/U χρησιμοποιεί εσωτερικές συνδέσεις BSPP 3/4", που αντιστοιχούν σε ονομαστική διάμετρο DN20. Αυτή η μορφή διευκολύνει την τοποθέτησή της μέσω συνηθισμένων σπειρωτών συνδέσεων σε εγκαταστάσεις θέρμανσης και κλιματισμού.

Το μοντέλο διαθέτει τιμή Kvs 6,0, στοιχείο που καθορίζει την υδραυλική του ικανότητα και πρέπει να λαμβάνεται υπόψη κατά τη διαστασιολόγηση της εγκατάστασης μαζί με την απαιτούμενη παροχή και τη διαθέσιμη διαφορική πίεση.

Πίεση λειτουργίας και υδραυλική ικανότητα

Η βαλβίδα επιτρέπει μέγιστη στατική πίεση 8,6 bar. Για αυτήν την έκδοση 3/4", η Resideo ορίζει μέγιστη διαφορική πίεση κλεισίματος 0,69 bar.

Οι τιμές αυτές πρέπει να τηρούνται κατά τον σχεδιασμό και την εκκίνηση του κυκλώματος, ώστε ο ενεργοποιητής να μπορεί να πραγματοποιεί σωστά την εναλλαγή μεταξύ των δύο δρόμων και να διασφαλίζεται η ομαλή λειτουργία καθ’ όλη τη διάρκεια ζωής της.

Για ζεστό και κρύο νερό

Η V4044F1000/U προορίζεται για υδρονομικό έλεγχο ζεστού ή κρύου νερού σε συστήματα θέρμανσης και ψύξης. Το εύρος θερμοκρασίας του ρευστού κυμαίνεται από 5 έως 88 °C.

Η Resideo προβλέπει επίσης τη χρήση της με νερό ή μίγματα νερού και γλυκόλης συμβατά με τις απαιτήσεις που ορίζονται για τέτοιου είδους κυκλώματα. Η ποιότητα του νερού και η συγκέντρωση του ρευστού πρέπει να διατηρούνται εντός των προδιαγραφών του κατασκευαστή.

Κίνηση σε περίπου 30 δευτερόλεπτα

Η βαλβίδα χρησιμοποιεί σύστημα ενεργοποίησης δύο θέσεων και πραγματοποιεί την εκτροπή της ροής σε ονομαστικό χρόνο περίπου 30 δευτερολέπτων. Αυτή η προοδευτική λειτουργία επιτρέπει τη μετάβαση μεταξύ των δύο υδραυλικών διαδρομών με ελεγχόμενο τρόπο.

Ο μηχανισμός έχει σχεδιαστεί για κυκλική λειτουργία, ανταποκρινόμενος στις εντολές του συστήματος ρύθμισης όταν αλλάζει η ζήτηση θέρμανσης ή ψύξης.

Ενσωματωμένη χειροκίνητη λειτουργία

Η βαλβίδα διαθέτει χειροκίνητο μοχλό ενεργοποίησης που επιτρέπει τη λειτουργία του μηχανισμού όταν δεν υπάρχει ηλεκτρική τροφοδοσία. Αυτή η λειτουργία είναι ιδιαίτερα χρήσιμη κατά τις εργασίες πλήρωσης, εκκένωσης, θέσης σε λειτουργία ή ελέγχου της εγκατάστασης.

Όταν αποκατασταθεί η τροφοδοσία, ο μηχανισμός επιστρέφει στην αυτόματη λειτουργία που προβλέπεται από τον ενεργοποιητή και το σύστημα ελέγχου.

Σώμα από ορείχαλκο και ανθεκτικά υλικά

Το υδραυλικό σώμα της Resideo V4044F1000/U είναι κατασκευασμένο από ορείχαλκο. Η έδρα χρησιμοποιεί επίσης ορείχαλκο, ενώ ο άξονας είναι από ανοξείδωτο ατσάλι. Το στοιχείο στεγανοποίησης είναι από NBR και οι τσιμούχες από EPDM.

Το κάλυμμα και η βάση του ενεργοποιητή είναι κατασκευασμένα από γαλβανισμένο ατσάλι, προσφέροντας μηχανική προστασία στο ηλεκτρικό σύνολο και στον μηχανισμό κίνησης.

Απλοποιημένη συντήρηση του ενεργοποιητή

Η κατασκευή της σειράς V4044 επιτρέπει την αφαίρεση ή αντικατάσταση της πλήρους μηχανοκίνητης κεφαλής χωρίς αποσυναρμολόγηση των υδραυλικών συνδέσεων του σώματος της βαλβίδας ούτε εκκένωση του συστήματος. Ο ίδιος ο κινητήρας μπορεί επίσης να αντικατασταθεί χωρίς αφαίρεση του υδραυλικού σώματος.

Αυτό το χαρακτηριστικό απλοποιεί τις εργασίες συντήρησης όταν η επέμβαση αφορά μόνο τον ενεργοποιητή, μειώνοντας την απαιτούμενη εργασία στις σωληνώσεις της εγκατάστασης.

Συμπαγής εγκατάσταση

Η Resideo έχει σχεδιάσει τη σειρά V4044 με συμπαγή κατασκευή, ώστε να διευκολύνει την ενσωμάτωσή της σε οικιακές εγκαταστάσεις και μικρά επαγγελματικά συστήματα. Το μοντέλο παρέχεται με καλώδιο σύνδεσης 1 μέτρου, επιτρέποντας τη σύνδεσή του στο κύκλωμα ρύθμισης.

Κατά την τοποθέτηση πρέπει να τηρούνται η διάταξη των δρόμων, η φορά ροής που υποδεικνύει ο κατασκευαστής και οι επιτρεπόμενες θέσεις εγκατάστασης. Επίσης, ο ενεργοποιητής πρέπει να προστατεύεται από περιβαλλοντικές συνθήκες που δεν συμβαδίζουν με τις προδιαγραφές του.

Εφαρμογές της βαλβίδας Resideo V4044F1000/U

• Οικιακές εγκαταστάσεις θέρμανσης.
• Μικρές επαγγελματικές εγκαταστάσεις.
• Υδρονομικά συστήματα ψύξης.
• Έλεγχος ζεστού και κρύου νερού.
• Εγκαταστάσεις θέρμανσης με ζωνική διαίρεση.
• Αυτόματη εκτροπή της ροής μεταξύ δύο κυκλωμάτων.
• Συστήματα με σώματα θέρμανσης ή υδραυλικούς εκπομπούς.
• Εφαρμογές με συμβατά fan coils.
• Εγκαταστάσεις που απαιτούν βοηθητική επαφή για τον συντονισμό άλλου εξοπλισμού.

Τεχνικά στοιχεία της Resideo V4044F1000/U

• Κατασκευαστής: Resideo.
• Σειρά: V4044F.
• Κωδικός: V4044F1000/U.
• Εφαρμογή: υδρονομικός έλεγχος.
• Τύπος: μηχανοκίνητη βαλβίδα ζώνης εκτροπής.
• Αριθμός δρόμων: 3.
• Έλεγχος: 2 θέσεις, on/off.
• Διαμόρφωση ροής: AB-A / AB-B.
• Σύνδεση: εσωτερικό BSPP.
• Μέγεθος: 3/4".
• Ονομαστική διάμετρος: DN20.
• Kvs: 6,0.
• Cv: 7,0.
• Τροφοδοσία: 230 V AC.
• Συχνότητα: 50 Hz.
• Ηλεκτρική κατανάλωση: 9,6 VA.
• Ένταση: 0,04 A.
• Επαναφορά: με ελατήριο.
• Βοηθητική επαφή: SPDT.
• Ικανότητα βοηθητικής επαφής: 2,2 A στα 220-240 V AC, 50 Hz.
• Μέγιστη στατική πίεση: 8,6 bar.
• Μέγιστη διαφορική πίεση κλεισίματος: 0,69 bar.
• Θερμοκρασία ρευστού: 5-88 °C.
• Μέγιστη θερμοκρασία περιβάλλοντος: 52 °C.
• Σχετική υγρασία λειτουργίας: 5-95 %, χωρίς συμπύκνωση.
• Ονομαστικός χρόνος διαδρομής: 30 δευτερόλεπτα.
• Μήκος καλωδίου: 1 m.
• Υλικό σώματος: ορείχαλκος.
• Υλικό έδρας: ορείχαλκος.
• Υλικό άξονα: ανοξείδωτο ατσάλι.
• Στοιχείο στεγανοποίησης: NBR.
• Τσιμούχες: EPDM.
• Κάλυμμα και βάση ενεργοποιητή: γαλβανισμένο ατσάλι.
• Χειροκίνητο άνοιγμα: ναι.

Αυτόματος έλεγχος της ροής μεταξύ δύο κυκλωμάτων

Η μηχανοκίνητη βαλβίδα Resideo V4044F1000/U 3 δρόμων και 3/4" συνδυάζει σε ένα ενιαίο σύνολο μια βαλβίδα εκτροπής, έναν ηλεκτρικό ενεργοποιητή 230 V, επαναφορά με ελατήριο και βοηθητική επαφή SPDT. Το Kvs 6,0 και οι θηλυκές σπειρωτές συνδέσεις της διευκολύνουν την ενσωμάτωσή της σε συστήματα θέρμανσης και ψύξης που χρειάζονται αυτόματη εναλλαγή της ροής μεταξύ δύο κλάδων.

Η δυνατότητα χειροκίνητης ενεργοποίησης και αντικατάστασης της μηχανοκίνητης κεφαλής χωρίς αποσυναρμολόγηση του υδραυλικού σώματος διευκολύνει τις εργασίες θέσης σε λειτουργία και συντήρησης. Για σωστή λειτουργία πρέπει να τηρούνται οι συνθήκες πίεσης, θερμοκρασίας, ηλεκτρικής σύνδεσης και εγκατάστασης που ορίζει η Resideo.
