Βαλβίδα μείωσης πίεσης με σπειροειδείς συνδέσεις R1"

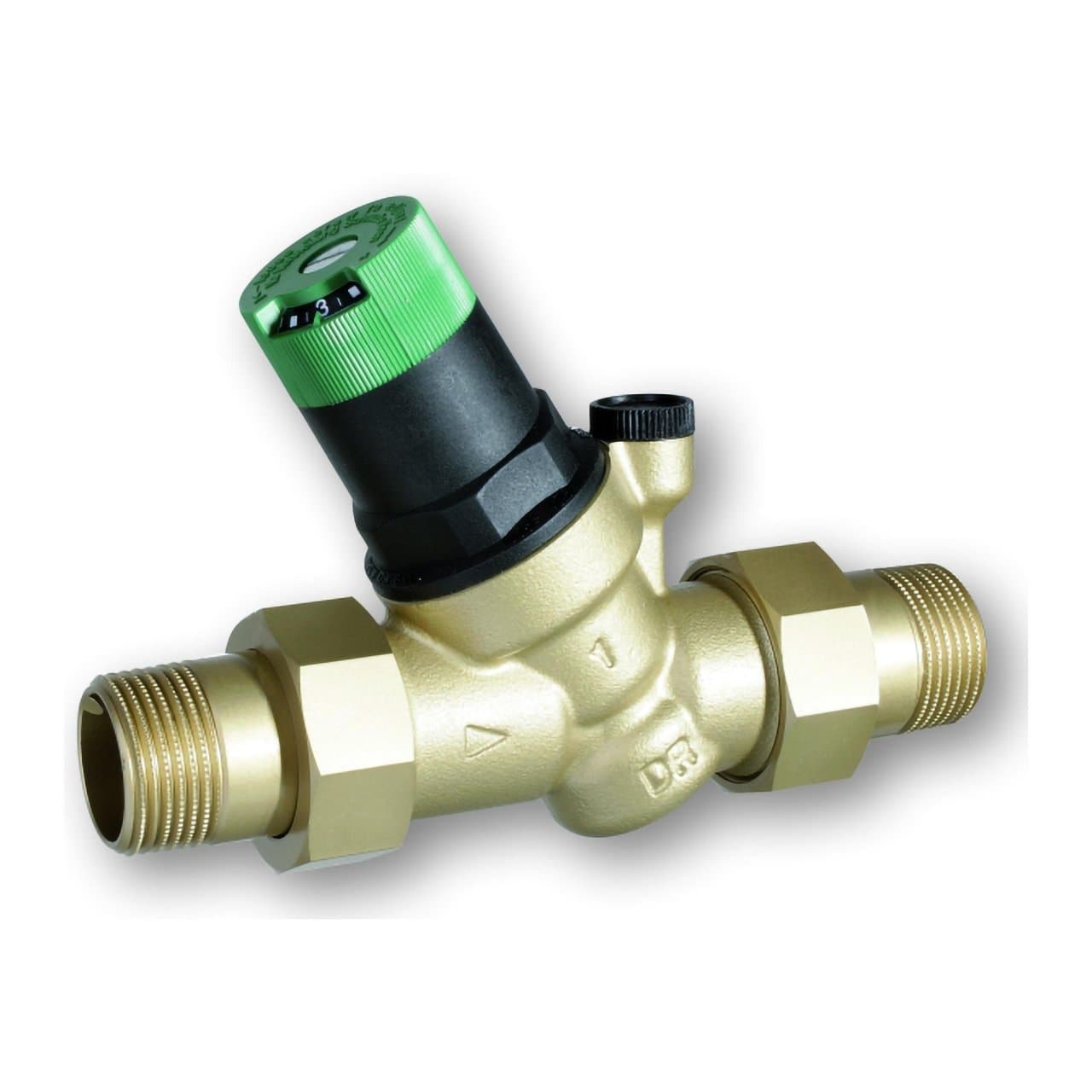

Η βαλβίδα μείωσης πίεσης Resideo D05FS-1A έχει σχεδιαστεί για να μειώνει και να σταθεροποιεί την πίεση σε εγκαταστάσεις πόσιμου νερού, προστατεύοντας σωληνώσεις, μπαταρίες, οικιακές συσκευές και άλλα εξαρτήματα από υπερβολική πίεση που προέρχεται από το δίκτυο παροχής. Αυτή η έκδοση διαθέτει σπειρωτές συνδέσεις 1", ονομαστική διάμετρο DN25 και τιμή Kvs 3,7 m³/h, καθιστώντας την κατάλληλη για οικιακές εγκαταστάσεις και, εντός των ορίων λειτουργίας της, επίσης για εμπορικές και βιομηχανικές εφαρμογές.

Ο σχεδιασμός της με ισορροπημένη έδρα επιτρέπει τη διατήρηση σταθερής της κατάντη πίεσης ακόμη και όταν παρουσιάζονται σημαντικές διακυμάνσεις στην πίεση εισόδου. Η βαλβίδα δέχεται μέγιστη πίεση εισόδου 25 bar και επιτρέπει ρύθμιση της εξόδου μεταξύ 1,5 και 6 bar, με εργοστασιακή προρύθμιση στα 3 bar για ευκολότερη θέση σε λειτουργία.

Κύρια χαρακτηριστικά της Resideo D05FS-1A

• Μάρκα: Resideo.
• Σειρά: Braukmann D05FS.
• Κωδικός: D05FS-1A.
• Τύπος: βαλβίδα μείωσης πίεσης.
• Εφαρμογή: εγκαταστάσεις πόσιμου νερού.
• Σχεδιασμός: ισορροπημένη έδρα.
• Σύνδεση: R 1".
• Ονομαστική διάμετρος: DN25.
• Τύπος σύνδεσης: σετ εξωτερικών σπειρωτών ρακόρ.
• Kvs: 3,7 m³/h.
• Μέγιστη πίεση εισόδου: 25 bar.
• Ρυθμιζόμενη πίεση εξόδου: από 1,5 έως 6 bar.
• Εργοστασιακή προρύθμιση: 3 bar.
• Ελάχιστη πτώση πίεσης: 1 bar.
• Σώμα: ορείχαλκος ανθεκτικός στην αποψευδαργύρωση.
• Μεμβράνη: EPDM.
• Στεγανοποιήσεις: EPDM.
• Κλίμακα ρύθμισης: ενσωματωμένη.
• Εσωτερικό φυσίγγιο: αντικαταστάσιμο.

Μείωση και σταθεροποίηση της πίεσης του νερού

Η βασική λειτουργία της Resideo D05FS είναι να μετατρέπει μια υψηλή ή μεταβαλλόμενη πίεση εισόδου σε χαμηλότερη και σταθερή πίεση εξόδου. Με αυτόν τον τρόπο, συμβάλλει στην προστασία των εξαρτημάτων που βρίσκονται κατάντη από τις συνέπειες της υπερβολικής πίεσης.

Η εγκατάσταση μιας βαλβίδας μείωσης πίεσης μπορεί επίσης να συμβάλει στη μείωση της κατανάλωσης νερού και του υδραυλικού θορύβου που παράγεται σε σωληνώσεις και μπαταρίες. Λειτουργώντας με πίεση προσαρμοσμένη στις πραγματικές ανάγκες της εγκατάστασης, αποφεύγονται οι περιττά υψηλές παροχές και βελτιώνονται οι συνθήκες λειτουργίας του συνόλου.

Ισορροπημένη έδρα έναντι μεταβολών πίεσης

Η D05FS χρησιμοποιεί σύστημα ισορροπημένης πίεσης εισόδου. Χάρη σε αυτόν τον σχεδιασμό, οι διακυμάνσεις που μπορεί να προκύψουν στο δίκτυο παροχής έχουν ελάχιστη επίδραση στη ρυθμιζόμενη κατάντη πίεση.

Η λειτουργία βασίζεται στην ισορροπία μεταξύ της δύναμης του ελατηρίου ρύθμισης και της πίεσης που ασκείται στη μεμβράνη. Όταν υπάρχει κατανάλωση και μειώνεται η πίεση εξόδου, ο μηχανισμός ανοίγει τη βαλβίδα μέχρι να αποκαταστήσει την επιλεγμένη τιμή.

Όταν η κατανάλωση σταματά, η κατάντη πίεση αυξάνεται ξανά και ο μηχανισμός μειώνει τη διέλευση μέχρι να αποκατασταθεί η ισορροπία. Αυτή η αρχή επιτρέπει τη διατήρηση σταθερής πίεσης παροχής εντός των ορίων που ορίζει ο κατασκευαστής.

Ρυθμιζόμενη πίεση μεταξύ 1,5 και 6 bar

Η κατάντη πίεση μπορεί να ρυθμιστεί μεταξύ 1,5 και 6 bar μέσω του χειριστηρίου που βρίσκεται στο επάνω μέρος της βαλβίδας. Η επιλεγμένη πίεση εμφανίζεται απευθείας μέσω της ενσωματωμένης κλίμακας ρύθμισης, διευκολύνοντας τη διαμόρφωση κατά την εκκίνηση.

Η βαλβίδα παραδίδεται με εργοστασιακή προρύθμιση 3 bar. Η τιμή αυτή μπορεί να τροποποιηθεί αργότερα ώστε να προσαρμοστεί στις συγκεκριμένες ανάγκες της εγκατάστασης, τηρώντας πάντα το επιτρεπόμενο εύρος ρύθμισης.

Η μέγιστη επιτρεπόμενη πίεση στην είσοδο είναι 25 bar και η Resideo καθορίζει ελάχιστη πτώση πίεσης 1 bar.

Σπειρωτές συνδέσεις 1" και DN25

Ο κωδικός D05FS-1A αντιστοιχεί στην έκδοση με ονομαστική διάμετρο DN25 και ρακόρ σύνδεσης 1". Η παραλλαγή A παραδίδεται με σετ εξωτερικών σπειρωτών συνδέσεων, γεγονός που διευκολύνει τόσο την αρχική εγκατάσταση όσο και την αποσυναρμολόγηση της βαλβίδας κατά μελλοντικές εργασίες συντήρησης.

Για αυτή τη διάσταση, η Resideo καθορίζει Kvs 3,7 m³/h. Αυτή η τιμή υποδεικνύει την υδραυλική ικανότητα της βαλβίδας και πρέπει να λαμβάνεται υπόψη μαζί με την προβλεπόμενη παροχή και τη διαθέσιμη απώλεια φορτίου κατά τη διαστασιολόγηση της εγκατάστασης.

Σώμα από ορείχαλκο ανθεκτικό στην αποψευδαργύρωση

Το σώμα είναι κατασκευασμένο από ορείχαλκο ανθεκτικό στην αποψευδαργύρωση, ένα υλικό ιδιαίτερα κατάλληλο για εξαρτήματα που προορίζονται για συνεχή επαφή με πόσιμο νερό.

Το εσωτερικό φυσίγγιο είναι κατασκευασμένο από υψηλής ποιότητας συνθετικό υλικό και χρησιμοποιεί μεμβράνη EPDM. Οι στεγανοποιήσεις επίσης χρησιμοποιούν EPDM και το ελατήριο ρύθμισης παραμένει διαχωρισμένο από το πόσιμο νερό κατά τη λειτουργία.

Η Resideo αναφέρει ότι τα χρησιμοποιούμενα υλικά πληρούν τις απαιτήσεις UBA και διαθέτουν έγκριση ACS.

Πλήρως αντικαταστάσιμο εσωτερικό φυσίγγιο

Το εσωτερικό σύνολο ρύθμισης μπορεί να αντικατασταθεί πλήρως. Αυτό το χαρακτηριστικό διευκολύνει τη συντήρηση της βαλβίδας, καθώς επιτρέπει την ανανέωση των βασικών λειτουργικών εξαρτημάτων διατηρώντας εγκατεστημένο το κύριο σώμα όταν οι συνθήκες της επέμβασης το επιτρέπουν.

Η αρθρωτή κατασκευή απλοποιεί τους ελέγχους και διευκολύνει τη μακροχρόνια συντήρηση της εγκατάστασης.

Ενσωματωμένη κλίμακα πίεσης

Το επάνω χειριστήριο ενσωματώνει κλίμακα ρύθμισης που επιτρέπει την απευθείας οπτική ανάγνωση της επιλεγμένης τιμής πάνω στη βαλβίδα. Αυτό διευκολύνει τη ρύθμιση κατά την εγκατάσταση και επιτρέπει την τροποποίηση της πίεσης εξόδου χωρίς να απαιτείται εκτίμηση της θέσης του χειριστηρίου.

Για ακριβή έλεγχο της πραγματικής πίεσης του κυκλώματος μπορεί να χρησιμοποιηθεί μανόμετρο συμβατό με την εγκατάσταση.

Θερμοκρασία λειτουργίας

Η τρέχουσα τεκμηρίωση της Resideo για αυτόν τον κωδικό ορίζει μέγιστη θερμοκρασία ρευστού 30 °C στις τυπικές συνθήκες που αναφέρονται για το προϊόν. Η βαλβίδα μπορεί να λειτουργήσει με νερό σε θερμοκρασίες έως 70 °C όταν η μέγιστη πίεση περιορίζεται στα 10 bar.

Η αναφερόμενη θερμοκρασία περιβάλλοντος λειτουργίας κυμαίνεται μεταξύ 5 και 55 °C. Η βαλβίδα πρέπει να εγκαθίσταται σε σημείο προστατευμένο από παγετό και εντός των περιβαλλοντικών ορίων που καθορίζει ο κατασκευαστής.

Εφαρμογή σε εγκαταστάσεις πόσιμου νερού

Η Resideo αναπτύσσει τη σειρά D05FS κυρίως για την προστασία οικιακών εγκαταστάσεων πόσιμου νερού από υπερβολική πίεση παροχής. Μπορεί επίσης να χρησιμοποιηθεί σε εμπορικές ή βιομηχανικές εγκαταστάσεις, εφόσον οι συνθήκες λειτουργίας παραμένουν εντός των προδιαγραφών του προϊόντος.

Μεταξύ των συνήθων εφαρμογών περιλαμβάνονται:

• Οικιακά δίκτυα παροχής νερού.
• Εσωτερικές εγκαταστάσεις κατοικιών.
• Κτίρια κατοικιών.
• Εμπορικές εγκαταστάσεις.
• Δίκτυα που δέχονται πίεση παροχής υψηλότερη από την απαιτούμενη.
• Εγκαταστάσεις με συχνές διακυμάνσεις της πίεσης εισόδου.
• Προστασία μπαταριών, υγειονομικών ειδών και εξοπλισμού συνδεδεμένου στο δίκτυο νερού.

Μείωση του υδραυλικού θορύβου

Μια υπερβολική πίεση δικτύου μπορεί να αυξήσει την ταχύτητα ροής του νερού και να προκαλέσει θορύβους σε σωληνώσεις, βαλβίδες και σημεία κατανάλωσης. Μειώνοντας την πίεση και διατηρώντας την σε πιο σταθερό επίπεδο, η D05FS βοηθά στη μείωση του θορύβου ροής μέσα στην εγκατάσταση.

Αυτό το χαρακτηριστικό βελτιώνει τις συνθήκες λειτουργίας του δικτύου και είναι ιδιαίτερα χρήσιμο σε εγκαταστάσεις όπου η διαθέσιμη πίεση είναι σημαντικά υψηλότερη από την απαιτούμενη.

Συστάσεις εγκατάστασης

Η βαλβίδα πρέπει να εγκαθίσταται τηρώντας τη φορά ροής που υποδεικνύεται στο σώμα και σε θέση που επιτρέπει εύκολη πρόσβαση στο χειριστήριο ρύθμισης και στο εσωτερικό φυσίγγιο.

Η Resideo συνιστά την εγκατάστασή της σε σημείο εύκολα προσβάσιμο και προστατευμένο από παγετό, ώστε να απλοποιούνται οι εργασίες επιθεώρησης και συντήρησης. Η εγκατάσταση πρέπει να πραγματοποιείται σύμφωνα με την ισχύουσα νομοθεσία και τις τεχνικές οδηγίες του κατασκευαστή.

Συνιστάται επίσης η ύπαρξη βανών απομόνωσης πριν και μετά το συγκρότημα, ώστε να διευκολύνονται μελλοντικές επεμβάσεις στην εγκατάσταση.

Διαστάσεις της Resideo D05FS-1A

• Σύνδεση: R 1".
• Ονομαστική διάμετρος: DN25.
• Συνολικό μήκος: 176 mm.
• Μήκος σώματος χωρίς ρακόρ: 97 mm.
• Ύψος: 124 mm.

Τεχνικά στοιχεία της βαλβίδας μείωσης πίεσης Resideo D05FS-1A

• Κατασκευαστής: Resideo.
• Οικογένεια: Braukmann D05FS.
• Κωδικός: D05FS-1A.
• Τύπος: βαλβίδα μείωσης πίεσης.
• Ρευστό: πόσιμο νερό.
• Σχεδιασμός: ισορροπημένη έδρα.
• Σύνδεση: R 1".
• Ονομαστική διάμετρος: DN25.
• Τύπος σύνδεσης: εξωτερικά σπειρωτά ρακόρ.
• Kvs: 3,7 m³/h.
• Μέγιστη πίεση εισόδου: 25 bar.
• Πίεση εξόδου: 1,5-6 bar.
• Προρύθμιση: 3 bar.
• Ελάχιστη πτώση πίεσης: 1 bar.
• Μέγιστη θερμοκρασία ρευστού: 30 °C στις αναφερόμενες τυπικές συνθήκες.
• Μέγιστη θερμοκρασία με πίεση περιορισμένη στα 10 bar: 70 °C.
• Θερμοκρασία περιβάλλοντος: 5-55 °C.
• Επιτρεπόμενη σχετική υγρασία: 25-85 %, χωρίς συμπύκνωση.
• Σώμα: ορείχαλκος ανθεκτικός στην αποψευδαργύρωση.
• Μεμβράνη: EPDM.
• Στεγανοποιήσεις: EPDM.
• Φυσίγγιο: υψηλής ποιότητας συνθετικό υλικό, αντικαταστάσιμο.
• Ελατήριο ρύθμισης: διαχωρισμένο από το πόσιμο νερό.
• Κλίμακα ρύθμισης: ενσωματωμένη.
• Μήκος: 176 mm.
• Ύψος: 124 mm.
• Έγκριση: ACS.
• Πιστοποίηση: DVGW.

Συμπαγής βαλβίδα μείωσης πίεσης για εγκαταστάσεις νερού

Η Resideo D05FS-1A συνδυάζει σύνδεση 1", διάμετρο DN25, Kvs 3,7 m³/h και ρύθμιση πίεσης μεταξύ 1,5 και 6 bar σε μια συμπαγή βαλβίδα σχεδιασμένη για τη σταθεροποίηση της πίεσης σε εγκαταστάσεις πόσιμου νερού.

Η ισορροπημένη έδρα της βοηθά στη διατήρηση σταθερής της κατάντη πίεσης απέναντι στις διακυμάνσεις του δικτύου, ενώ το σώμα από ορείχαλκο ανθεκτικό στην αποψευδαργύρωση, το αντικαταστάσιμο φυσίγγιο και η ενσωματωμένη κλίμακα ρύθμισης διευκολύνουν τόσο τη λειτουργία όσο και τις μετέπειτα εργασίες συντήρησης.

Για να διασφαλιστούν οι σωστές επιδόσεις πρέπει να τηρούνται οι συνθήκες πίεσης και θερμοκρασίας, η φορά ροής και οι οδηγίες εγκατάστασης και συντήρησης που καθορίζει η Resideo.
