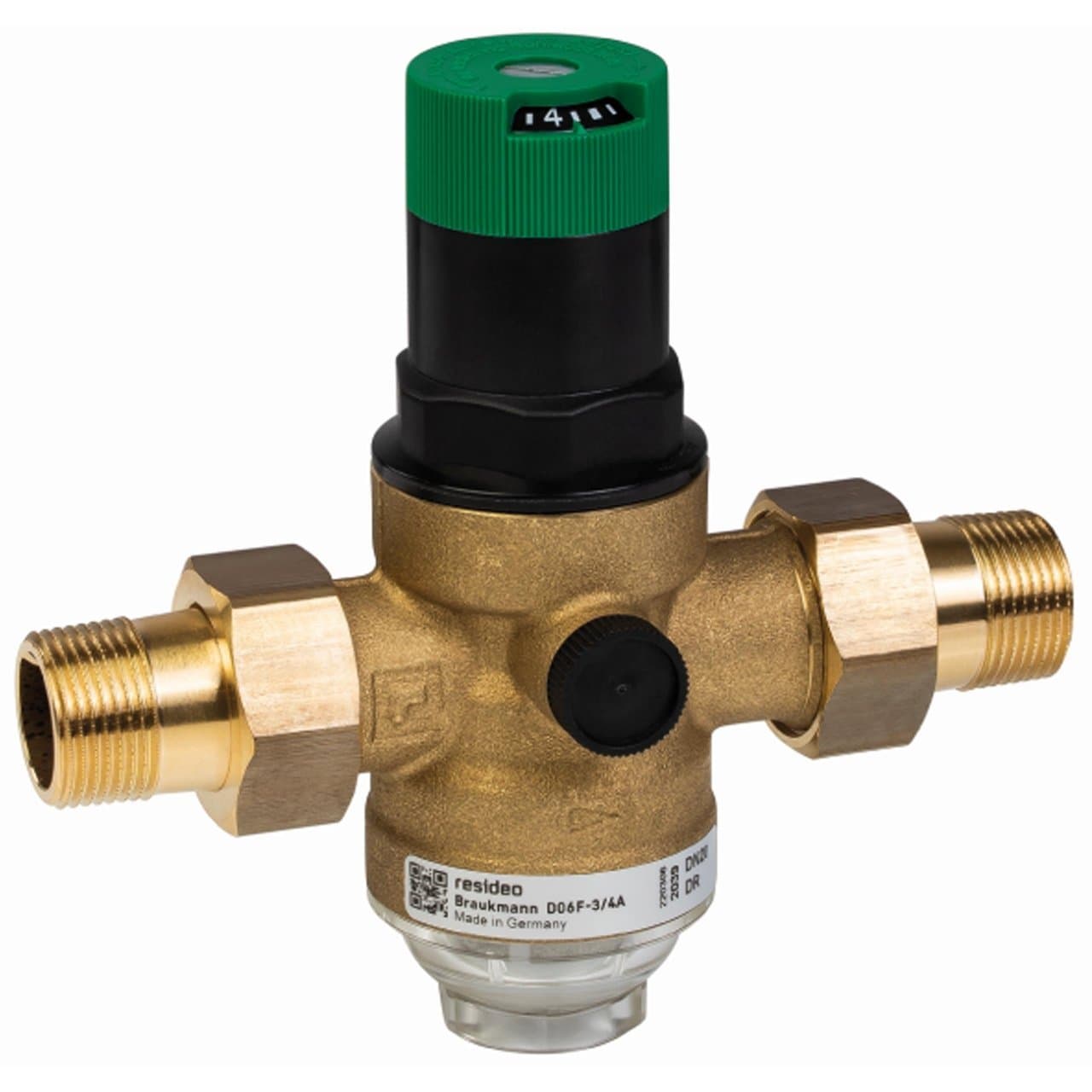

Βαλβίδα μείωσης πίεσης με φίλτρο και διάφανο δοχείο 1"

Η βαλβίδα μείωσης πίεσης Resideo Braukmann D06F-1A έχει σχεδιαστεί για να μειώνει και να σταθεροποιεί την πίεση σε εγκαταστάσεις πόσιμου νερού, προστατεύοντας σωληνώσεις, είδη υγιεινής και εξοπλισμό από υπερβολική πίεση τροφοδοσίας. Αυτή η έκδοση διαθέτει σπειρωτές συνδέσεις 1", ονομαστική διάμετρο DN25, ενσωματωμένο λεπτό φίλτρο και διαφανές δοχείο φίλτρου, που επιτρέπει τον οπτικό έλεγχο της κατάστασής του χωρίς αποσυναρμολόγηση του συνόλου.

Χάρη στον σχεδιασμό της με ισορροπημένη έδρα, η πίεση εξόδου παραμένει σταθερή ακόμη και όταν παρουσιάζονται μεταβολές στην πίεση εισόδου. Επιτρέπει ρύθμιση της κατάντη πίεσης μεταξύ 1,5 και 6 bar, παραδίδεται εργοστασιακά προρυθμισμένη στα 3 bar και δέχεται μέγιστη πίεση εισόδου 16 bar σε αυτή την έκδοση με διαφανές δοχείο.

Κύρια χαρακτηριστικά της Resideo D06F-1A

• Μάρκα: Resideo.
• Σειρά: Braukmann D06F.
• Κωδικός: D06F-1A.
• Τύπος: βαλβίδα μείωσης πίεσης με ισορροπημένη έδρα.
• Εφαρμογή: εγκαταστάσεις πόσιμου νερού.
• Μέγεθος σύνδεσης: 1".
• Ονομαστική διάμετρος: DN25.
• Τύπος σύνδεσης: σετ εξωτερικών σπειρωτών ρακόρ στην είσοδο και την έξοδο.
• Τιμή Kvs: 5,8 m³/h.
• Φίλτρο: ενσωματωμένο λεπτό φίλτρο.
• Μέγεθος πλέγματος: 0,16 mm.
• Υλικό φίλτρου: ανοξείδωτος χάλυβας.
• Δοχείο φίλτρου: διαφανές.
• Μέγιστη πίεση εισόδου: 16 bar με διαφανές δοχείο.
• Ρυθμιζόμενη πίεση εξόδου: από 1,5 έως 6 bar.
• Εργοστασιακή προρύθμιση: 3 bar.
• Ελάχιστη πτώση πίεσης: 1 bar.
• Μέγιστη θερμοκρασία ρευστού: 40 °C για την έκδοση με διαφανές δοχείο.
• Σώμα: ορείχαλκος ανθεκτικός στην αποψευδαργύρωση.
• Μεμβράνη και στεγανοποιήσεις: EPDM.
• Κλίμακα ρύθμισης: ενσωματωμένη.
• Συνδέσεις για μανόμετρο: ενσωματωμένες και στις δύο πλευρές του σώματος.
• Μανόμετρο: δεν περιλαμβάνεται.

Μείωση και σταθεροποίηση της πίεσης του νερού

Η Resideo D06F-1A επιτρέπει τη μείωση μιας υψηλής πίεσης από το δίκτυο σε κατάλληλο επίπεδο για την εγκατάσταση που βρίσκεται κατάντη. Η ελεγχόμενη πίεση βοηθά στην αποφυγή ζημιών από υπερπιέσεις και συμβάλλει στην προστασία των εξαρτημάτων που είναι συνδεδεμένα στο δίκτυο νερού.

Επιπλέον, η διατήρηση χαμηλής και σταθερής πίεσης λειτουργίας μπορεί να βοηθήσει στη μείωση της κατανάλωσης νερού και των θορύβων ροής που μπορεί να εμφανιστούν σε σωληνώσεις, βαλβίδες και είδη υγιεινής όταν η πίεση τροφοδοσίας είναι υψηλότερη από την απαιτούμενη.

Ισορροπημένη έδρα για σταθερή πίεση εξόδου

Η λειτουργία της βαλβίδας βασίζεται σε ένα σύστημα ισορροπίας μεταξύ της δύναμης της μεμβράνης και της δύναμης του ελατηρίου ρύθμισης. Όταν υπάρχει κατανάλωση νερού και μειώνεται η κατάντη πίεση, το ελατήριο προκαλεί το άνοιγμα της βαλβίδας μέχρι να επιτευχθεί ξανά η επιλεγμένη πίεση.

Ο σχεδιασμός με ισορροπημένη πίεση εισόδου αποτρέπει τις διακυμάνσεις ανάντη από το να επηρεάζουν σημαντικά τη ρυθμισμένη πίεση. Με αυτόν τον τρόπο, η D06F διατηρεί σταθερή πίεση εξόδου εντός των ονομαστικών συνθηκών λειτουργίας της.

Ρυθμιζόμενη πίεση από 1,5 έως 6 bar

Η πίεση εξόδου μπορεί να ρυθμιστεί μέσω του χειριστηρίου που βρίσκεται στο επάνω μέρος της συσκευής, μέσα σε εύρος 1,5 έως 6 bar. Η ενσωματωμένη κλίμακα επιτρέπει την άμεση οπτική ανάγνωση της επιλεγμένης τιμής και διευκολύνει τη ρύθμιση κατά την έναρξη λειτουργίας.

Η βαλβίδα παραδίδεται προρυθμισμένη στα 3 bar, αν και η τιμή αυτή μπορεί να τροποποιηθεί αργότερα ώστε να προσαρμοστεί στις ανάγκες της εγκατάστασης. Η ελάχιστη πτώση πίεσης που καθορίζεται από τον κατασκευαστή είναι 1 bar.

Ενσωματωμένο λεπτό φίλτρο 0,16 mm

Η Resideo D06F ενσωματώνει ένα λεπτό φίλτρο από ανοξείδωτο χάλυβα με πλέγμα 0,16 mm. Αυτό το στοιχείο βοηθά στη συγκράτηση σωματιδίων που υπάρχουν στο νερό πριν φτάσουν στον μηχανισμό ρύθμισης της βαλβίδας.

Το φίλτρο αποτελεί μέρος του ίδιου συνόλου, παρέχοντας σε μία συσκευή τις λειτουργίες μείωσης πίεσης και φιλτραρίσματος. Το στοιχείο φίλτρου μπορεί να ελεγχθεί κατά τις περιοδικές εργασίες συντήρησης.

Διαφανές δοχείο για ευκολότερο έλεγχο

Η έκδοση D06F-1A διαθέτει διαφανές δοχείο φίλτρου από συνθετικό υλικό. Η διαφάνειά του επιτρέπει τον οπτικό έλεγχο της συσσώρευσης ρύπων και την εκτίμηση του πότε απαιτείται καθαρισμός ή συντήρηση.

Με αυτόν τον τύπο δοχείου, η Resideo ορίζει μέγιστη πίεση εισόδου 16 bar. Ο κατασκευαστής αναφέρει ότι, εάν η βαλβίδα μπορεί να εκτεθεί σε υπεριώδη ακτινοβολία ή σε ατμούς διαλυτών, πρέπει να χρησιμοποιηθεί το συμβατό ορειχάλκινο δοχείο φίλτρου που υποδεικνύεται για τη σειρά.

Σύνδεση 1" και ικανότητα Kvs 5,8

Ο κωδικός D06F-1A αντιστοιχεί στην έκδοση με σύνδεση R 1" και ονομαστική διάμετρο DN25. Η έκδοση A περιλαμβάνει σετ εξωτερικών σπειρωτών ρακόρ τόσο στην είσοδο όσο και στην έξοδο, διευκολύνοντας τη σύνδεση και την επακόλουθη αποσυναρμολόγηση του συνόλου κατά τις εργασίες συντήρησης.

Για αυτό το μέγεθος, η Resideo δηλώνει τιμή Kvs 5,8 m³/h. Η παράμετρος αυτή επιτρέπει τη σωστή διαστασιολόγηση της βαλβίδας σύμφωνα με την απαιτούμενη παροχή και τη διαθέσιμη απώλεια πίεσης στην εγκατάσταση.

Σώμα από ορείχαλκο ανθεκτικό στην αποψευδαργύρωση

Το κύριο σώμα είναι κατασκευασμένο από ορείχαλκο ανθεκτικό στην αποψευδαργύρωση, ενώ τα σπειρωτά ρακόρ είναι επίσης από ορείχαλκο. Το εσωτερικό φυσίγγιο χρησιμοποιεί υψηλής ποιότητας συνθετικό υλικό και ενσωματώνει μεμβράνη EPDM.

Οι στεγανοποιήσεις είναι επίσης από EPDM και το ελατήριο ρύθμισης είναι κατασκευασμένο από χάλυβα. Ο σχεδιασμός διατηρεί το ελατήριο απομονωμένο από το πόσιμο νερό κατά τη λειτουργία.

Πλήρως αντικαταστάσιμο εσωτερικό φυσίγγιο

Το εσωτερικό σύνολο ρύθμισης μπορεί να αντικατασταθεί πλήρως, διευκολύνοντας τη συντήρηση της βαλβίδας και αποφεύγοντας την ανάγκη αντικατάστασης ολόκληρου του εγκατεστημένου σώματος όταν απαιτείται επέμβαση στον εσωτερικό μηχανισμό.

Αυτή η αρθρωτή κατασκευή είναι ιδιαίτερα χρήσιμη σε εγκαταστάσεις όπου επιδιώκεται η διευκόλυνση των περιοδικών εργασιών συντήρησης και η παράταση της διάρκειας ζωής του συνόλου.

Έτοιμη για εγκατάσταση μανόμετρου

Το σώμα της D06F διαθέτει συνδέσεις για μανόμετρο και στις δύο πλευρές, επιτρέποντας τον άμεσο έλεγχο της πίεσης εξόδου στην εγκατάσταση. Το μανόμετρο διατίθεται ως αξεσουάρ και δεν περιλαμβάνεται με τη βαλβίδα.

Ο συνδυασμός της ενσωματωμένης κλίμακας ρύθμισης και ενός προαιρετικού μανόμετρου διευκολύνει τόσο την αρχική προρύθμιση όσο και τους μεταγενέστερους ελέγχους λειτουργίας.

Θερμοκρασία και συνθήκες λειτουργίας

Για την έκδοση A με διαφανές δοχείο φίλτρου, η Resideo ορίζει μέγιστη θερμοκρασία ρευστού 40 °C. Στις συνθήκες δοκιμής που προβλέπονται από το EN 1567, η τεχνική τεκμηρίωση ορίζει μέγιστη θερμοκρασία 30 °C.

Η μέγιστη πίεση εισόδου είναι 16 bar και το εύρος ρύθμισης κατάντη είναι 1,5 έως 6 bar. Αυτές οι συνθήκες πρέπει να τηρούνται κατά τη διαστασιολόγηση και την εγκατάσταση για να διασφαλιστεί η σωστή λειτουργία του ρυθμιστή.

Εγκατάσταση και συντήρηση

Η βαλβίδα πρέπει να εγκαθίσταται σε σημείο εύκολα προσβάσιμο, προστατευμένο από παγετό και με επαρκή χώρο για ρυθμίσεις, επιθεώρηση και συντήρηση. Η Resideo συνιστά την εγκατάσταση βαλβίδων απομόνωσης και την πρόβλεψη κατάντη ενός ευθύγραμμου τμήματος σωλήνα μήκους τουλάχιστον πέντε φορές την ονομαστική διάμετρο, σύμφωνα με το EN 806-2.

Η D06F απαιτεί περιοδική συντήρηση σύμφωνα με το EN 806-5. Το διαφανές δοχείο διευκολύνει τον έλεγχο του φίλτρου, ενώ το αντικαταστάσιμο φυσίγγιο απλοποιεί τις επεμβάσεις στον μηχανισμό ρύθμισης.

Διαστάσεις της Resideo D06F-1A

• Σύνδεση: R 1".
• Ονομαστική διάμετρος: DN25.
• Συνολικό μήκος L: 180 mm.
• Μήκος I: 100 mm.
• Ύψος H: 111 mm.
• Διάσταση h: 64 mm.
• Διάμετρος D: 61 mm.
• Βάρος: περίπου 1,4 kg.

Τεχνικά στοιχεία της βαλβίδας μείωσης Resideo D06F-1A

• Κατασκευαστής: Resideo.
• Σειρά: Braukmann D06F.
• Κωδικός: D06F-1A.
• Ρευστό: πόσιμο νερό.
• Αρχή λειτουργίας: βαλβίδα μείωσης πίεσης με ελατήριο και ισορροπημένη έδρα.
• Σύνδεση: R 1".
• Ονομαστική διάμετρος: DN25.
• Συνδέσεις εισόδου και εξόδου: σετ εξωτερικών σπειρωτών ρακόρ.
• Kvs: 5,8 m³/h.
• Μέγιστη πίεση εισόδου: 16 bar.
• Εύρος πίεσης εξόδου: 1,5-6 bar.
• Προρύθμιση: 3 bar.
• Ελάχιστη πτώση πίεσης: 1 bar.
• Μέγιστη θερμοκρασία ρευστού: 40 °C στην έκδοση με διαφανές δοχείο.
• Ενσωματωμένο λεπτό φίλτρο: ναι.
• Πλέγμα φίλτρου: 0,16 mm.
• Υλικό φίλτρου: ανοξείδωτος χάλυβας.
• Δοχείο φίλτρου: διαφανές συνθετικό υλικό.
• Σώμα: ορείχαλκος ανθεκτικός στην αποψευδαργύρωση.
• Ρακόρ: ορείχαλκος.
• Φυσίγγιο: υψηλής ποιότητας συνθετικό υλικό.
• Μεμβράνη: EPDM.
• Στεγανοποιήσεις: EPDM.
• Ελατήριο: χάλυβας ελατηρίων.
• Κλίμακα πίεσης: ενσωματωμένη.
• Συνδέσεις για μανόμετρο: ναι, και στις δύο πλευρές του σώματος.
• Μανόμετρο περιλαμβάνεται: όχι.
• Πιστοποίηση: ACS.
• Έγκριση: DVGW.
• Έγκριση WRAS: έως 23 °C.

Προστασία, ρύθμιση και φιλτράρισμα σε ένα ενιαίο σύνολο

Η Resideo D06F-1A συνδυάζει σε μία συσκευή τη μείωση πίεσης και ένα ενσωματωμένο λεπτό φίλτρο, προσφέροντας μια ολοκληρωμένη λύση για εγκαταστάσεις πόσιμου νερού. Η σύνδεση 1", DN25, Kvs 5,8 m³/h και η ρύθμιση μεταξύ 1,5 και 6 bar επιτρέπουν την προσαρμογή της σε πολλές οικιακές, εμπορικές και βιομηχανικές εγκαταστάσεις εντός των ορίων που ορίζει ο κατασκευαστής.

Το διαφανές δοχείο διευκολύνει τον έλεγχο της κατάστασης του φίλτρου, ενώ η ισορροπημένη έδρα βοηθά στη διατήρηση σταθερής της κατάντη πίεσης απέναντι στις διακυμάνσεις της παροχής. Η κλίμακα ρύθμισης, οι συνδέσεις για μανόμετρο και το αντικαταστάσιμο φυσίγγιο διευκολύνουν επίσης την έναρξη λειτουργίας και τη μετέπειτα συντήρηση της εγκατάστασης.
