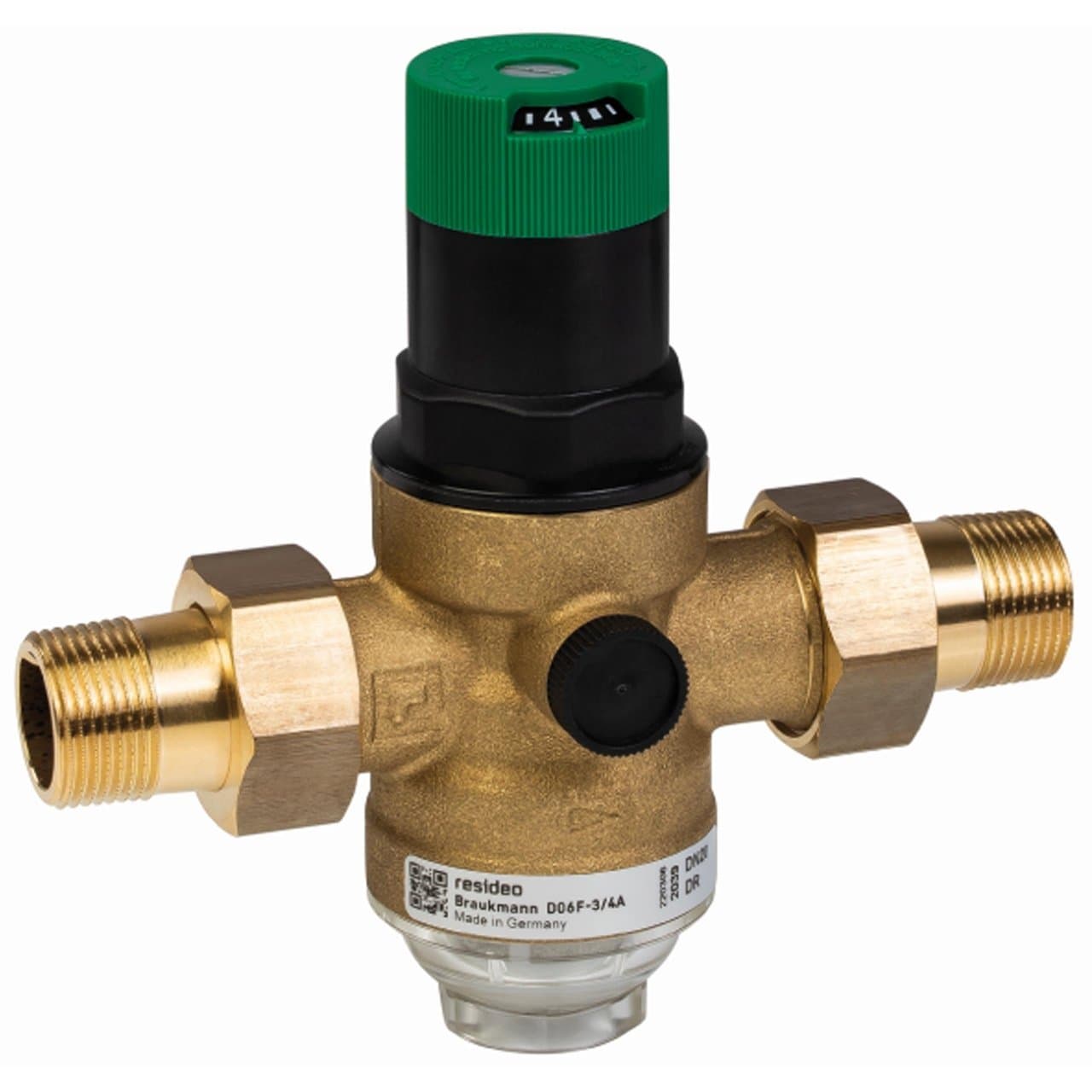

Βαλβίδα μείωσης πίεσης με φίλτρο και διαφανές δοχείο 1/2"

Η βαλβίδα μείωσης πίεσης Resideo D06F-1/2A έχει σχεδιαστεί για να μειώνει και να σταθεροποιεί την πίεση σε εγκαταστάσεις πόσιμου νερού, συμβάλλοντας στην προστασία σωληνώσεων, ειδών υγιεινής, οικιακών συσκευών και άλλων εξαρτημάτων από υπερβολικές πιέσεις του δικτύου. Αυτή η έκδοση ενσωματώνει σπειρωτές συνδέσεις 1/2", ονομαστική διάμετρο DN15, ενσωματωμένο λεπτό φίλτρο και διαφανές δοχείο, επιτρέποντας τον συνδυασμό ρύθμισης πίεσης και φιλτραρίσματος σε μία συμπαγή συσκευή.

Η D06F-1/2A προσφέρει Kvs 2,4 m³/h, δέχεται μέγιστη πίεση εισόδου 16 bar και επιτρέπει ρύθμιση της πίεσης εξόδου μεταξύ 1,5 και 6 bar. Παραδίδεται προρυθμισμένη στα 3 bar και χρησιμοποιεί σύστημα ισορροπημένης έδρας που διατηρεί σταθερή την κατάντη πίεση ακόμη και όταν παρουσιάζονται σημαντικές μεταβολές στην πίεση τροφοδοσίας.

Κύρια χαρακτηριστικά της Resideo D06F-1/2A

• Μάρκα: Resideo.
• Σειρά: Braukmann D06F.
• Κωδικός: D06F-1/2A.
• Τύπος: βαλβίδα μείωσης πίεσης με ισορροπημένη έδρα.
• Εφαρμογή: εγκαταστάσεις πόσιμου νερού.
• Σύνδεση: R 1/2".
• Ονομαστική διάμετρος: DN15.
• Τύπος σύνδεσης: σετ εξωτερικών σπειρωτών ρακόρ στην είσοδο και την έξοδο.
• Kvs: 2,4 m³/h.
• Μέγιστη πίεση εισόδου: 16 bar με διαφανές δοχείο.
• Πίεση εξόδου: ρυθμιζόμενη μεταξύ 1,5 και 6 bar.
• Εργοστασιακή προρύθμιση: 3 bar.
• Ελάχιστη πτώση πίεσης: 1 bar.
• Φίλτρο: ενσωματωμένο λεπτό φίλτρο.
• Πλέγμα φίλτρου: 0,16 mm.
• Υλικό φίλτρου: ανοξείδωτος χάλυβας.
• Δοχείο φίλτρου: διαφανές συνθετικό υλικό.
• Σώμα: ορείχαλκος ανθεκτικός στην αποψευδαργύρωση.
• Κλίμακα ρύθμισης: ενσωματωμένη.
• Συνδέσεις για μανόμετρο: και στις δύο πλευρές του σώματος.

Σταθερή μείωση της πίεσης του νερού

Η κύρια λειτουργία της Resideo D06F είναι να μειώνει μια υψηλή πίεση τροφοδοσίας σε κατάλληλο επίπεδο για την εγκατάσταση που βρίσκεται κατάντη. Διατηρώντας ελεγχόμενη την πίεση λειτουργίας, συμβάλλει στην αποφυγή ζημιών από υπερπίεση και στη μείωση των περιττών καταπονήσεων στα διάφορα στοιχεία της εγκατάστασης.

Η σωστά ρυθμισμένη πίεση βοηθά επίσης στη μείωση της κατανάλωσης νερού και στον περιορισμό των θορύβων ροής σε σωληνώσεις και είδη υγιεινής. Αυτά τα πλεονεκτήματα είναι ιδιαίτερα χρήσιμα σε κατοικίες ή κτίρια όπου η πίεση του δικτύου είναι υψηλότερη από την απαιτούμενη ή παρουσιάζει διακυμάνσεις κατά τη διάρκεια της ημέρας.

Ισορροπημένη έδρα έναντι διακυμάνσεων του δικτύου

Η βαλβίδα χρησιμοποιεί σύστημα ρύθμισης με ελατήριο και διάφραγμα με ισορροπημένη πίεση εισόδου. Όταν μειώνεται η κατάντη πίεση λόγω κατανάλωσης νερού, η δύναμη του ελατηρίου προκαλεί το άνοιγμα της βαλβίδας μέχρι να αποκατασταθεί η ισορροπία με το διάφραγμα.

Χάρη σε αυτή τη λειτουργική αρχή, οι μεταβολές της ανάντη πίεσης έχουν ελάχιστη επίδραση στην ρυθμισμένη πίεση εξόδου, παρέχοντας πιο σταθερή τροφοδοσία στα σημεία κατανάλωσης.

Ρυθμιζόμενη πίεση από 1,5 έως 6 bar

Η πίεση εξόδου μπορεί να ρυθμιστεί μέσα σε εύρος 1,5 έως 6 bar. Το επάνω χειριστήριο διαθέτει κλίμακα που επιτρέπει την άμεση οπτική επιβεβαίωση της επιλεγμένης τιμής και διευκολύνει τη ρύθμιση κατά την έναρξη λειτουργίας.

Η βαλβίδα παραδίδεται με πίεση εξόδου προρυθμισμένη στα 3 bar. Η τιμή αυτή μπορεί να τροποποιηθεί αργότερα ώστε να προσαρμοστεί στις ειδικές απαιτήσεις της εγκατάστασης, τηρώντας πάντα τις συνθήκες λειτουργίας που ορίζει η Resideo.

Ενσωματωμένο λεπτό φίλτρο από ανοξείδωτο χάλυβα

Εκτός από τη ρύθμιση της πίεσης, η D06F-1/2A ενσωματώνει λεπτό φίλτρο από ανοξείδωτο χάλυβα με πλέγμα 0,16 mm. Το στοιχείο αυτό βοηθά στη συγκράτηση μικρών σωματιδίων που υπάρχουν στο νερό πριν περάσουν από τον εσωτερικό μηχανισμό ρύθμισης.

Η ενσωμάτωση του φίλτρου στο ίδιο συγκρότημα μειώνει τον αριθμό των απαιτούμενων εξαρτημάτων και διευκολύνει την προστασία της έδρας και του εσωτερικού φυσιγγίου από ακαθαρσίες.

Διαφανές δοχείο για ευκολότερο έλεγχο

Αυτή η έκδοση είναι εξοπλισμένη με διαφανές δοχείο φίλτρου, ένα χαρακτηριστικό ιδιαίτερα πρακτικό κατά τις εργασίες συντήρησης. Επειδή η κατάσταση του στοιχείου φίλτρου μπορεί να ελεγχθεί εξωτερικά, είναι εύκολο να εντοπιστεί η συσσώρευση ρύπων και να διαπιστωθεί πότε απαιτείται καθαρισμός.

Με το διαφανές δοχείο, η μέγιστη πίεση εισόδου που καθορίζει η Resideo είναι 16 bar. Εάν η συσκευή μπορεί να εκτεθεί σε υπεριώδη ακτινοβολία ή ατμούς διαλυτών, ο κατασκευαστής συνιστά τη χρήση του συμβατού ορειχάλκινου δοχείου της σειράς.

Σύνδεση 1/2" και Kvs 2,4

Ο κωδικός D06F-1/2A αντιστοιχεί στην έκδοση DN15 με σύνδεση R 1/2". Η παραλλαγή A παραδίδεται με εξωτερικά σπειρωτά ρακόρ στην είσοδο και την έξοδο, διευκολύνοντας τόσο την αρχική εγκατάσταση όσο και την αποσυναρμολόγηση σε μελλοντικές εργασίες συντήρησης.

Για αυτό το μέγεθος, η Resideo δηλώνει Kvs 2,4 m³/h. Η τιμή αυτή πρέπει να λαμβάνεται υπόψη μαζί με την απαιτούμενη παροχή και τη διαθέσιμη απώλεια πίεσης κατά τη διαστασιολόγηση της εγκατάστασης.

Σώμα από ορείχαλκο ανθεκτικό στην αποψευδαργύρωση

Το σώμα είναι κατασκευασμένο από ορείχαλκο ανθεκτικό στην αποψευδαργύρωση, ενώ τα ρακόρ σύνδεσης είναι από ορείχαλκο. Το περίβλημα του ελατηρίου και το χειριστήριο ρύθμισης χρησιμοποιούν υψηλής ποιότητας συνθετικό υλικό.

Το εσωτερικό φυσίγγιο περιλαμβάνει διάφραγμα EPDM, οι στεγανοποιήσεις είναι επίσης από EPDM και το ελατήριο ρύθμισης είναι κατασκευασμένο από χάλυβα. Επιπλέον, το ελατήριο παραμένει απομονωμένο από το πόσιμο νερό κατά τη λειτουργία.

Αντικαταστάσιμο εσωτερικό φυσίγγιο

Το εσωτερικό συγκρότημα ρύθμισης μπορεί να αντικατασταθεί πλήρως. Αυτή η κατασκευή διευκολύνει τις εργασίες συντήρησης και επιτρέπει την ανανέωση των βασικών λειτουργικών εξαρτημάτων χωρίς να απαιτείται απαραίτητα η αντικατάσταση ολόκληρου του σώματος της βαλβίδας που είναι εγκατεστημένο στη σωλήνωση.

Η δυνατότητα αντικατάστασης του φυσιγγίου, του φίλτρου και άλλων στοιχείων συντήρησης συμβάλλει στην απλούστευση της περιοδικής συντήρησης της εγκατάστασης.

Προετοιμασμένη για εγκατάσταση μανόμετρου

Το σώμα της βαλβίδας διαθέτει συνδέσεις για μανόμετρο και στις δύο πλευρές, γεγονός που διευκολύνει τον άμεσο έλεγχο της ρυθμισμένης πίεσης. Το μανόμετρο παρέχεται ως αξεσουάρ και δεν αποτελεί μέρος του βασικού εξοπλισμού αυτού του κωδικού.

Ο συνδυασμός της ενσωματωμένης κλιμακωτής ένδειξης και ενός προαιρετικού μανόμετρου επιτρέπει την ακριβή ρύθμιση και επαλήθευση της κατάντη πίεσης κατά την έναρξη λειτουργίας και τους περιοδικούς ελέγχους.

Θερμοκρασία λειτουργίας

Η έκδοση D06F-1/2A με διαφανές δοχείο προδιαγράφεται για λειτουργία με νερό σε μέγιστη θερμοκρασία έως 40 °C υπό τις συνθήκες που ορίζει η Resideo. Η τεχνική τεκμηρίωση ορίζει επίσης μέγιστη θερμοκρασία 30 °C για τις συνθήκες που προβλέπονται ειδικά από το EN 1567.

Η επιτρεπόμενη θερμοκρασία περιβάλλοντος κυμαίνεται μεταξύ 5 και 55 °C, σε καθαρό, ξηρό περιβάλλον και προστατευμένο από παγετό.

Οριζόντια ή κατακόρυφη εγκατάσταση

Η βαλβίδα μπορεί να εγκατασταθεί σε οριζόντια ή κατακόρυφη θέση. Η Resideo συνιστά την τοποθέτηση βανών απομόνωσης, την εγκατάσταση της συσκευής σε εύκολα προσβάσιμο σημείο και προστατευμένο από τον παγετό, καθώς και την πρόβλεψη επαρκούς χώρου για την ανάγνωση του μανόμετρου, τον έλεγχο του δοχείου και τις εργασίες συντήρησης.

Μετά τη μειωτική βαλβίδα πρέπει να υπάρχει ευθύ τμήμα σωλήνα μήκους τουλάχιστον πέντε φορές της ονομαστικής διαμέτρου, σύμφωνα με τις συστάσεις του EN 806-2. Ο εξοπλισμός απαιτεί επίσης περιοδική συντήρηση σύμφωνα με το EN 806-5.

Αθόρυβη λειτουργία

Για μεγέθη έως 1 1/4", συμπεριλαμβανομένου αυτού του μοντέλου 1/2", η Resideo αναφέρει κατηγορία χαμηλού θορύβου LGA ομάδα 1 χωρίς περιορισμούς. Η μείωση και σταθεροποίηση της πίεσης συμβάλλει επίσης στη μείωση των υδραυλικών θορύβων που σχετίζονται με υπερβολικές πιέσεις στην εγκατάσταση.

Διαστάσεις της Resideo D06F-1/2A

• Σύνδεση: R 1/2".
• Ονομαστική διάμετρος: DN15.
• Συνολικό μήκος L: 140 mm.
• Μήκος I: 80 mm.
• Άνω ύψος H: 89 mm.
• Κάτω ύψος h: 58 mm.
• Συνολικό ύψος περίπου: 147 mm.
• Διάμετρος δοχείου D: 54 mm.
• Βάρος: περίπου 0,8 kg.

Τεχνικά στοιχεία της βαλβίδας μείωσης πίεσης Resideo D06F-1/2A

• Κατασκευαστής: Resideo.
• Οικογένεια: Braukmann D06F.
• Κωδικός: D06F-1/2A.
• Μέσο: πόσιμο νερό.
• Τύπος: βαλβίδα μείωσης πίεσης με ενσωματωμένο φίλτρο.
• Σύστημα ρύθμισης: ελατήριο και διάφραγμα με ισορροπημένη έδρα.
• Σύνδεση: R 1/2".
• Ονομαστική διάμετρος: DN15.
• Συνδέσεις: εξωτερικά σπειρωτά ρακόρ.
• Kvs: 2,4 m³/h.
• Ονομαστική πίεση: PN16.
• Μέγιστη πίεση εισόδου: 16 bar.
• Πίεση εξόδου: 1,5-6 bar.
• Προρύθμιση: 3 bar.
• Ελάχιστη πτώση πίεσης: 1 bar.
• Λεπτό φίλτρο: ενσωματωμένο.
• Πλέγμα: 0,16 mm.
• Υλικό φίλτρου: ανοξείδωτος χάλυβας.
• Δοχείο: διαφανές συνθετικό υλικό.
• Μέγιστη θερμοκρασία λειτουργίας της παραλλαγής A: 40 °C.
• Μέγιστη θερμοκρασία σύμφωνα με EN 1567: 30 °C.
• Θερμοκρασία περιβάλλοντος: 5-55 °C.
• Σώμα: ορείχαλκος ανθεκτικός στην αποψευδαργύρωση.
• Ρακόρ: ορείχαλκος.
• Ελατήριο: χάλυβας ελατηρίων.
• Διάφραγμα: EPDM.
• Στεγανοποιήσεις: EPDM.
• Κλίμακα πίεσης: ενσωματωμένη.
• Συνδέσεις για μανόμετρο: ναι.
• Μανόμετρο περιλαμβάνεται: όχι.
• Τοποθέτηση: οριζόντια ή κατακόρυφη.
• Πιστοποιήσεις και συμμόρφωση: DVGW, WRAS έως 23 °C, ACS και BS EN 1567.

Ρύθμιση και φιλτράρισμα για εγκαταστάσεις πόσιμου νερού

Η Resideo D06F-1/2A συνδυάζει ρύθμιση πίεσης, λεπτό φίλτρο και διαφανές δοχείο σε ένα ενιαίο σύνολο. Με σύνδεση 1/2", DN15, Kvs 2,4 m³/h και ρυθμιζόμενη πίεση μεταξύ 1,5 και 6 bar, επιτρέπει τη σταθεροποίηση της παροχής και την προστασία των εξαρτημάτων σε οικιακές, εμπορικές ή βιομηχανικές εγκαταστάσεις εντός των ορίων που ορίζει ο κατασκευαστής.

Η ισορροπημένη έδρα, η κλίμακα ρύθμισης, οι συνδέσεις για μανόμετρο, το αντικαταστάσιμο φυσίγγιο και το διαφανές δοχείο διευκολύνουν τόσο την έναρξη λειτουργίας όσο και τη συντήρηση. Για να διασφαλιστεί η σωστή λειτουργία πρέπει να τηρούνται οι συνθήκες πίεσης, θερμοκρασίας, εγκατάστασης και συντήρησης που ορίζει η Resideo.
