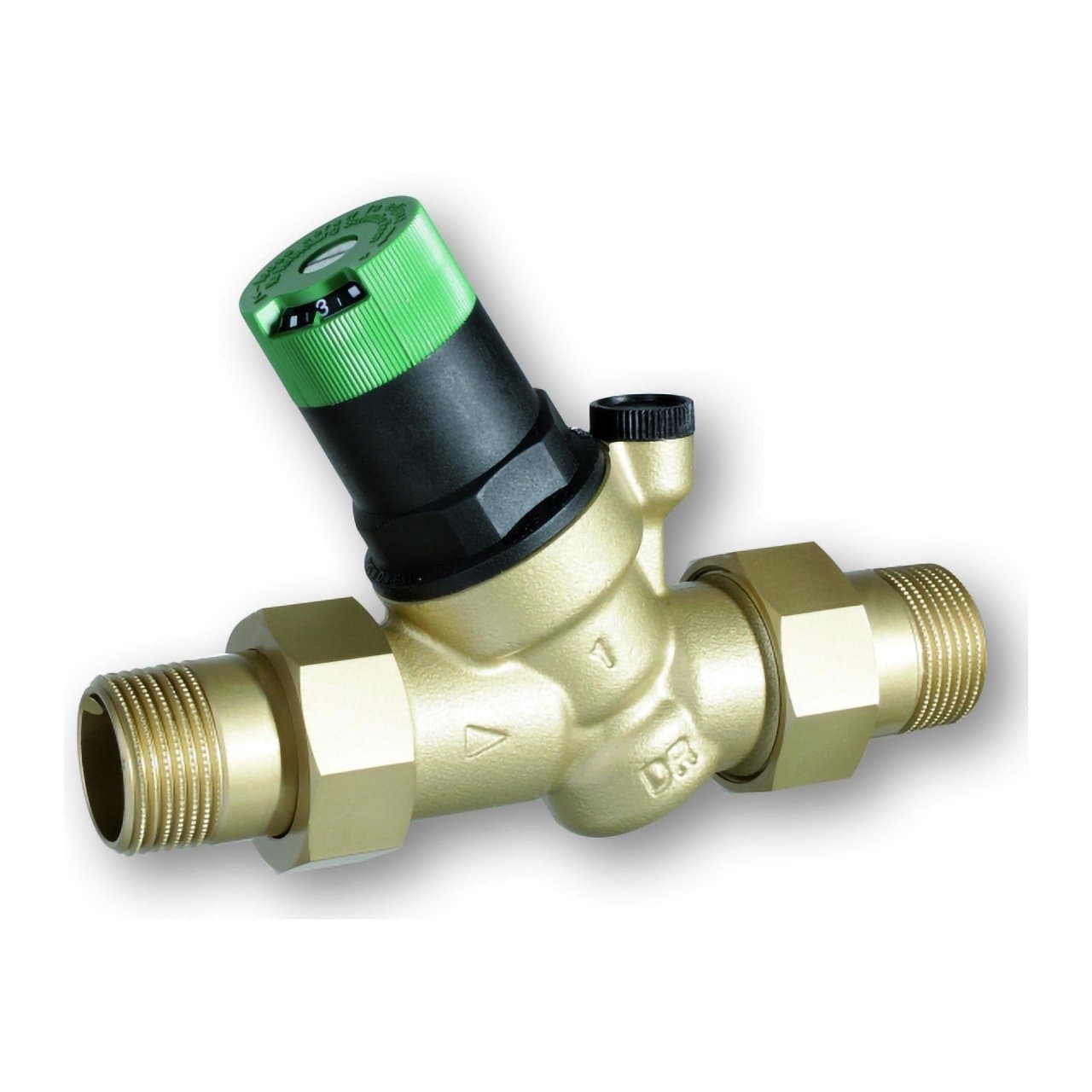

Βαλβίδα μείωσης με συνδέσεις με σπείρωμα R1/2"

Η βαλβίδα μείωσης πίεσης Resideo D05FS-1/2A έχει σχεδιαστεί για να προστατεύει εγκαταστάσεις πόσιμου νερού από υπερβολικές πιέσεις που προέρχονται από το δίκτυο παροχής. Το μοντέλο αυτό διαθέτει σπειρωτές συνδέσεις 1/2", ονομαστική διάμετρο DN15 και τιμή Kvs 3,0 m³/h, προσφέροντας μια συμπαγή λύση για τη σταθεροποίηση της πίεσης σε οικιακές εγκαταστάσεις και, εντός των συνθηκών χρήσης της, επίσης σε εμπορικές και βιομηχανικές εφαρμογές.

Το σύστημά της με ισορροπημένη έδρα επιτρέπει τη διατήρηση σχεδόν σταθερής πίεσης εξόδου ακόμη και όταν παρουσιάζονται σημαντικές μεταβολές στην πίεση εισόδου. Η πίεση κατάντη μπορεί να ρυθμιστεί μεταξύ 1,5 και 6 bar και η βαλβίδα παραδίδεται προρυθμισμένη από το εργοστάσιο στα 3 bar, διευκολύνοντας τη θέση σε λειτουργία.

Κύρια χαρακτηριστικά της Resideo D05FS-1/2A

• Μάρκα: Resideo.
• Σειρά: Braukmann D05FS.
• Κωδικός: D05FS-1/2A.
• Τύπος: βαλβίδα μείωσης πίεσης με ισορροπημένη έδρα.
• Εφαρμογή: εγκαταστάσεις πόσιμου νερού.
• Σύνδεση: R 1/2".
• Ονομαστική διάμετρος: DN15.
• Τύπος σύνδεσης: εξωτερικά σπειρωτά ρακόρ στην είσοδο και την έξοδο.
• Τιμή Kvs: 3,0 m³/h.
• Μέγιστη πίεση εισόδου: 25 bar.
• Ρυθμιζόμενη πίεση εξόδου: από 1,5 έως 6 bar.
• Προρύθμιση εργοστασίου: 3 bar.
• Ελάχιστη πτώση πίεσης: 1 bar.
• Μέγιστη θερμοκρασία νερού σύμφωνα με EN 1567: 30 °C.
• Μέγιστη θερμοκρασία νερού στα 10 bar: 70 °C.
• Υλικό σώματος: ορείχαλκος ανθεκτικός στην αποψευδαργύρωση.
• Μεμβράνη: EPDM.
• Στεγανοποιήσεις: EPDM.
• Βαθμονομημένη κλίμακα ρύθμισης: ναι.
• Σύνδεση για μανόμετρο: ναι.
• Μανόμετρο περιλαμβάνεται: όχι.

Μείωση και σταθεροποίηση της πίεσης του νερού

Η λειτουργία της Resideo D05FS είναι να μειώνει μια υψηλή πίεση εισόδου σε κατάλληλο επίπεδο για την εγκατάσταση που βρίσκεται κατάντη. Αυτό βοηθά στην προστασία σωληνώσεων, ειδών υγιεινής, βαλβίδων, οικιακών συσκευών και άλλων εξαρτημάτων από τις συνέπειες της υπερβολικής πίεσης.

Εκτός από την προστασία της εγκατάστασης, η διατήρηση χαμηλότερης και σταθερής πίεσης λειτουργίας μπορεί να συμβάλει στη μείωση της κατανάλωσης νερού και στον περιορισμό των θορύβων ροής. Αυτά τα χαρακτηριστικά είναι ιδιαίτερα χρήσιμα σε κτίρια ή κατοικίες όπου η διαθέσιμη πίεση στο δίκτυο είναι υψηλότερη από την απαιτούμενη ή παρουσιάζει συχνές διακυμάνσεις.

Ισορροπημένη έδρα για σταθερή πίεση εξόδου

Η D05FS χρησιμοποιεί σύστημα ρύθμισης με ελατήριο και μεμβράνη. Όταν η κατανάλωση προκαλεί μείωση της πίεσης κατάντη, η δύναμη του ελατηρίου ανοίγει τη βαλβίδα μέχρι να αποκατασταθεί η ισορροπία με τη μεμβράνη και να επιτευχθεί ξανά η ρυθμισμένη πίεση.

Χάρη στον σχεδιασμό ισορροπημένης πίεσης εισόδου, οι μεταβολές στην πίεση τροφοδοσίας έχουν ελάχιστη επίδραση στη ρυθμισμένη τιμή κατάντη. Με αυτόν τον τρόπο, η βαλβίδα διατηρεί σταθερή πίεση εξόδου εντός των συνθηκών λειτουργίας που καθορίζει η Resideo.

Ρυθμιζόμενη πίεση από 1,5 έως 6 bar

Η πίεση εξόδου μπορεί να ρυθμιστεί μεταξύ 1,5 και 6 bar μέσω του τροχού ρύθμισης που βρίσκεται στο επάνω μέρος. Μια βαθμονομημένη κλίμακα επιτρέπει την απευθείας οπτική επιβεβαίωση της επιλεγμένης τιμής πάνω στη βαλβίδα, απλοποιώντας τη ρύθμιση κατά τη θέση σε λειτουργία.

Το μοντέλο παραδίδεται προρυθμισμένο στα 3 bar. Η τιμή αυτή μπορεί να τροποποιηθεί αργότερα ώστε να προσαρμοστεί στις απαιτήσεις κάθε εγκατάστασης, πάντα εντός του επιτρεπόμενου εύρους του κατασκευαστή.

Η μέγιστη επιτρεπόμενη πίεση στην είσοδο είναι 25 bar και η Resideo ορίζει ελάχιστη πτώση πίεσης 1 bar για τη λειτουργία της μειωτικής βαλβίδας.

Σπειρωτές συνδέσεις 1/2" και DN15

Ο κωδικός D05FS-1/2A αντιστοιχεί στη μικρότερη διάμετρο αυτής της σειράς, με ονομαστικό μέγεθος DN15 και σπειρωτά ρακόρ 1/2". Η έκδοση A παραδίδεται με σετ εξωτερικών σπειρωτών συνδέσεων στην είσοδο και την έξοδο, διευκολύνοντας την τοποθέτηση και την μετέπειτα αποσυναρμολόγηση της βαλβίδας.

Για αυτό το μέγεθος, ο κατασκευαστής ορίζει τιμή Kvs 3,0 m³/h, παράμετρο που αντιπροσωπεύει την υδραυλική ικανότητα της βαλβίδας σε τυποποιημένες συνθήκες.

Κατασκευή από ορείχαλκο ανθεκτικό στην αποψευδαργύρωση

Το σώμα της μειωτικής βαλβίδας είναι κατασκευασμένο από ορείχαλκο ανθεκτικό στην αποψευδαργύρωση, ενώ τα σπειρωτά ρακόρ της έκδοσης A είναι επίσης από ορείχαλκο. Αυτή η κατασκευή είναι ιδιαίτερα κατάλληλη για συνεχή χρήση σε εγκαταστάσεις παροχής πόσιμου νερού.

Το σύνολο ρύθμισης περιλαμβάνει φυσίγγιο από υψηλής ποιότητας συνθετικό υλικό, μεμβράνη EPDM, στεγανοποιήσεις EPDM και ελατήριο ρύθμισης από χάλυβα. Το ελατήριο παραμένει απομονωμένο από το πόσιμο νερό κατά τη λειτουργία.

Η Resideo αναφέρει ότι τα χρησιμοποιούμενα υλικά πληρούν τις απαιτήσεις UBA. Η σειρά διαθέτει επίσης πιστοποίηση ACS και DVGW.

Αντικαταστάσιμο εσωτερικό φυσίγγιο

Το εσωτερικό φυσίγγιο της βαλβίδας μπορεί να αντικατασταθεί πλήρως. Αυτό το χαρακτηριστικό απλοποιεί τις εργασίες συντήρησης και επιτρέπει την ανανέωση των βασικών εξαρτημάτων ρύθμισης χωρίς να χρειάζεται αντικατάσταση ολόκληρου του σώματος της μειωτικής βαλβίδας.

Η δυνατότητα συντήρησης του φυσιγγίου βοηθά στη διατήρηση της υπάρχουσας εγκατάστασης και διευκολύνει τις περιοδικές επεμβάσεις που συνιστώνται για αυτού του είδους τα υδραυλικά εξαρτήματα.

Κλίμακα ρύθμισης και σύνδεση για μανόμετρο

Η D05FS διαθέτει βαθμονομημένη κλίμακα που επιτρέπει τον εύκολο έλεγχο της επιλεγμένης τιμής πίεσης. Διαθέτει επίσης σύνδεση προετοιμασμένη για την εγκατάσταση μανόμετρου, επιτρέποντας την άμεση μέτρηση της πραγματικής πίεσης του κυκλώματος κατάντη.

Το μανόμετρο δεν περιλαμβάνεται με τη βαλβίδα και μπορεί να προστεθεί ως αξεσουάρ όταν απαιτείται άμεση και ακριβής ένδειξη της πίεσης λειτουργίας.

Θερμοκρασία λειτουργίας

Σε εφαρμογές σύμφωνα με το EN 1567, η Resideo ορίζει μέγιστη θερμοκρασία του μέσου 30 °C. Η βαλβίδα επιτρέπει θερμοκρασίες νερού έως 70 °C όταν η μέγιστη πίεση περιορίζεται στα 10 bar.

Οι συνθήκες αυτές πρέπει να τηρούνται κατά τη διαστασιολόγηση της εγκατάστασης, ιδιαίτερα όταν η βαλβίδα πρόκειται να χρησιμοποιηθεί σε κυκλώματα όπου η θερμοκρασία του νερού μπορεί να υπερβαίνει τις συνήθεις τιμές ενός δικτύου κρύου νερού.

Οριζόντια ή κατακόρυφη εγκατάσταση

Η βαλβίδα μείωσης Resideo D05FS μπορεί να εγκατασταθεί σε οριζόντια ή κατακόρυφη θέση. Σε περίπτωση κατακόρυφης τοποθέτησης, το περίβλημα του ελατηρίου και ο τροχός ρύθμισης πρέπει να είναι στραμμένα προς τα πάνω.

Ο κατασκευαστής συνιστά την τοποθέτηση βανών απομόνωσης στην εγκατάσταση και τη θέση της μειωτικής βαλβίδας σε εύκολα προσβάσιμο σημείο, προστατευμένο από παγετό και κατάλληλο για τις εργασίες ρύθμισης, ανάγνωσης και συντήρησης.

Για να εξασφαλιστεί σωστή λειτουργία συνιστάται επίσης η εγκατάσταση φίλτρου ανάντη της μειωτικής βαλβίδας, ώστε να αποφεύγεται η επίδραση σωματιδίων που υπάρχουν στο νερό στην έδρα ή στον εσωτερικό μηχανισμό.

Συστάσεις για την υδραυλική εγκατάσταση

Η Resideo ορίζει την εγκατάσταση ενός ευθύγραμμου τμήματος σωλήνα τουλάχιστον 5 φορές της ονομαστικής διαμέτρου μετά τη βαλβίδα, σύμφωνα με το EN 806-2. Για την έκδοση 1/2", ο κατασκευαστής αναφέρει επίσης ελάχιστη απόσταση από τον τοίχο 55 mm μετρημένη από τον άξονα του σωλήνα.

Η εγκατάσταση πρέπει να πραγματοποιείται τηρώντας τη φορά ροής που υποδεικνύεται στο σώμα της βαλβίδας και αφήνοντας επαρκή χώρο για πρόσβαση στο χειριστήριο ρύθμισης, στο εσωτερικό φυσίγγιο και στη σύνδεση που προορίζεται για το μανόμετρο.

Διαστάσεις της Resideo D05FS-1/2A

• Μέγεθος σύνδεσης: R 1/2".
• Ονομαστική διάμετρος: DN15.
• Συνολικό μήκος: 155 mm.
• Μήκος σώματος: 95 mm.
• Συνολικό ύψος: 123 mm.
• Διάσταση h: 96 mm.
• Βάρος: 0,65 kg.

Τεχνικά στοιχεία της βαλβίδας μείωσης Resideo D05FS-1/2A

• Κατασκευαστής: Resideo.
• Οικογένεια: Braukmann D05FS.
• Κωδικός: D05FS-1/2A.
• Ρευστό: πόσιμο νερό.
• Σύστημα: βαλβίδα μείωσης με ελατήριο και ισορροπημένη έδρα.
• Σύνδεση: R 1/2".
• Ονομαστική διάμετρος: DN15.
• Τύπος σύνδεσης: εξωτερικά σπειρωτά ρακόρ στην είσοδο και την έξοδο.
• Kvs: 3,0 m³/h.
• Μέγιστη πίεση εισόδου: 25 bar.
• Πίεση εξόδου: 1,5-6 bar.
• Προρύθμιση πίεσης: 3 bar.
• Ελάχιστη πτώση πίεσης: 1 bar.
• Μέγιστη θερμοκρασία σύμφωνα με EN 1567: 30 °C.
• Μέγιστη θερμοκρασία στα 10 bar: 70 °C.
• Ελάχιστη θερμοκρασία περιβάλλοντος: 5 °C.
• Μέγιστη θερμοκρασία περιβάλλοντος: 55 °C.
• Σώμα: ορείχαλκος ανθεκτικός στην αποψευδαργύρωση.
• Ρακόρ: ορείχαλκος.
• Περίβλημα ελατηρίου: υψηλής ποιότητας συνθετικό υλικό.
• Ελατήριο ρύθμισης: χάλυβας.
• Μεμβράνη: EPDM.
• Στεγανοποιήσεις: EPDM.
• Βαθμονομημένη κλίμακα: περιλαμβάνεται.
• Σύνδεση για μανόμετρο: περιλαμβάνεται.
• Μανόμετρο: δεν περιλαμβάνεται.
• Εγκατάσταση: οριζόντια ή κατακόρυφη σύμφωνα με τις οδηγίες του κατασκευαστή.
• Πιστοποιήσεις: DVGW και ACS.

Προστασία και ρύθμιση για εγκαταστάσεις πόσιμου νερού

Η Resideo D05FS-1/2A συνδυάζει συμπαγή μορφή με ρυθμιζόμενη μείωση πίεσης, ισορροπημένη έδρα και εξαρτήματα κατάλληλα για εγκαταστάσεις πόσιμου νερού. Η σύνδεση 1/2", η διάμετρος DN15 και το Kvs 3,0 m³/h την καθιστούν ιδιαίτερα κατάλληλη για εγκαταστάσεις όπου απαιτείται μείωση και σταθεροποίηση της πίεσης πριν την τροφοδοσία των διαφόρων σημείων κατανάλωσης.

Η βαθμονομημένη κλίμακα, η δυνατότητα προσθήκης μανόμετρου και το αντικαταστάσιμο εσωτερικό φυσίγγιο διευκολύνουν τόσο τη θέση σε λειτουργία όσο και τη μετέπειτα συντήρηση. Για να διασφαλιστεί σωστή και μακροχρόνια λειτουργία πρέπει να τηρούνται οι συνθήκες πίεσης, θερμοκρασίας, προσανατολισμού και συντήρησης που ορίζει η Resideo.
