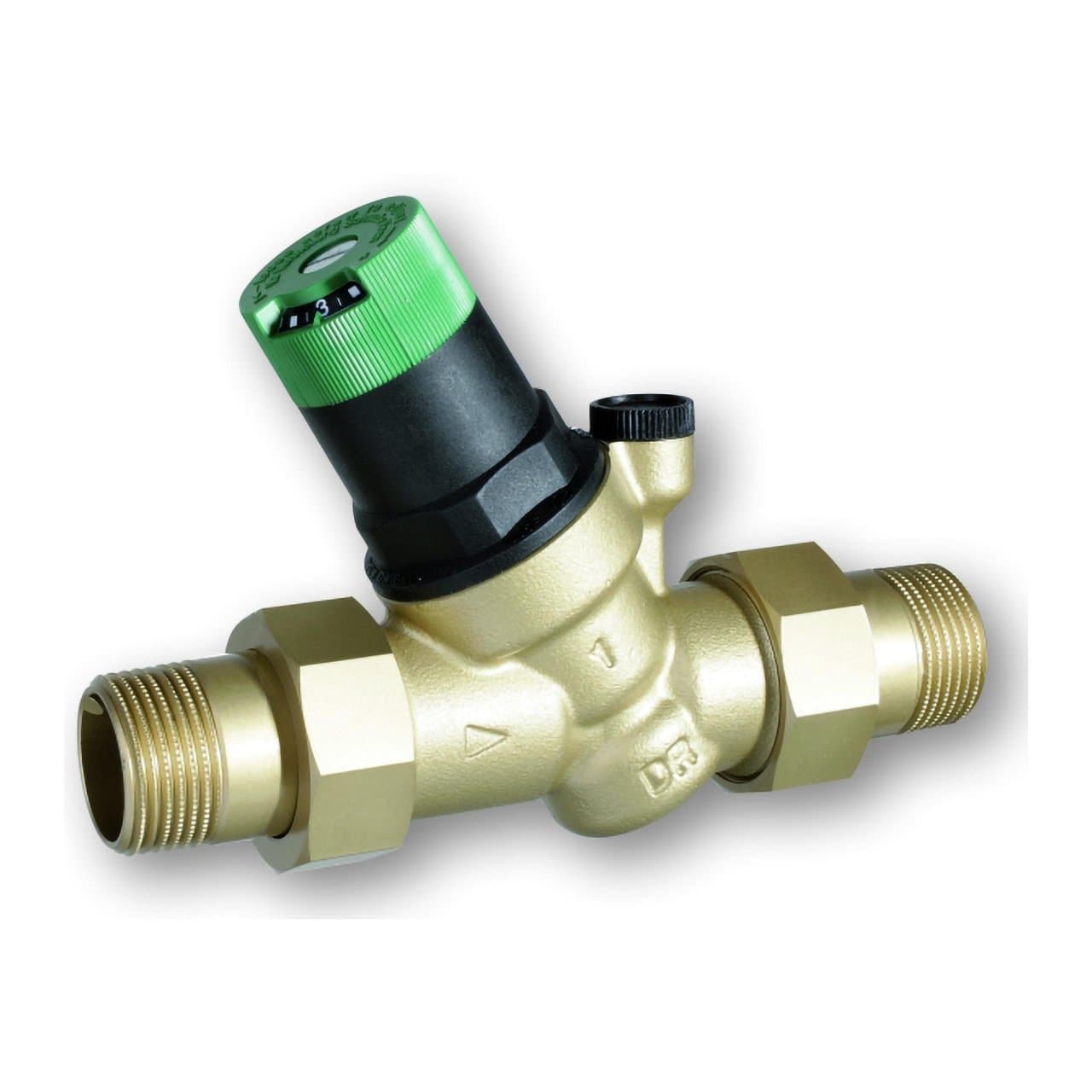

Βαλβίδα μείωσης με σπειρωτές συνδέσεις R1 1/4"

Η βαλβίδα μείωσης πίεσης Resideo D05FS-11/4A έχει σχεδιαστεί για να προστατεύει εγκαταστάσεις πόσιμου νερού από υπερβολική πίεση του δικτύου παροχής. Αυτό το μοντέλο διαθέτει σπειρωτές συνδέσεις 1 1/4", ονομαστική διάμετρο DN32 και τιμή Kvs 7,3 m³/h, καθιστώντας το κατάλληλο τόσο για οικιακές εγκαταστάσεις όσο και για εμπορικές και βιομηχανικές εφαρμογές εντός των συνθηκών λειτουργίας του.

Χάρη στον σχεδιασμό του με ισορροπημένη έδρα, η βαλβίδα διατηρεί σταθερή την πίεση εξόδου ακόμη και όταν παρουσιάζονται σημαντικές διακυμάνσεις στην πίεση εισόδου. Επιτρέπει ρύθμιση της κατάντη πίεσης μεταξύ 1,5 και 6 bar και παραδίδεται εργοστασιακά προρυθμισμένη στα 3 bar, διευκολύνοντας την έναρξη λειτουργίας και τον έλεγχο της πίεσης της εγκατάστασης.

Κύρια χαρακτηριστικά της βαλβίδας μείωσης πίεσης Resideo D05FS-11/4A

• Μάρκα: Resideo.
• Σειρά: Braukmann D05FS.
• Κωδικός: D05FS-11/4A.
• Τύπος: βαλβίδα μείωσης πίεσης με ισορροπημένη έδρα.
• Εφαρμογή: εγκαταστάσεις πόσιμου νερού.
• Μέγεθος σύνδεσης: R 1 1/4".
• Ονομαστική διάμετρος: DN32.
• Συνδέσεις: εξωτερικά σπειρωτά ρακόρ στην είσοδο και την έξοδο.
• Τιμή Kvs: 7,3 m³/h.
• Μέγιστη πίεση εισόδου: 25 bar.
• Ρυθμιζόμενη πίεση εξόδου: από 1,5 έως 6 bar.
• Προρυθμισμένη πίεση εξόδου: 3 bar.
• Ελάχιστη πτώση πίεσης: 1 bar.
• Μέγιστη θερμοκρασία νερού σύμφωνα με EN 1567: 30 °C.
• Μέγιστη θερμοκρασία νερού στα 10 bar: 70 °C.
• Σώμα: ορείχαλκος ανθεκτικός στην αποψευδαργύρωση.
• Μεμβράνη και στεγανοποιήσεις: EPDM.
• Κλίμακα ρύθμισης: ενσωματωμένη.
• Σύνδεση για μανόμετρο: ναι.
• Μανόμετρο: δεν περιλαμβάνεται.

Σταθερός έλεγχος της πίεσης νερού

Η κύρια λειτουργία της Resideo D05FS είναι να μειώνει μια υψηλή ή μεταβαλλόμενη πίεση από το δίκτυο σε χαμηλότερη και ελεγχόμενη πίεση στην εγκατάσταση. Με αυτόν τον τρόπο βοηθά στην προστασία σωληνώσεων, βαλβίδων, μπαταριών, οικιακών συσκευών και άλλων εξαρτημάτων από καταπονήσεις που προκαλούνται από υπερβολική πίεση.

Το σύστημα αντιστάθμισης πίεσης μέσω μεμβράνης και ελατηρίου επιτρέπει στην πίεση εξόδου να παραμένει πρακτικά ανεξάρτητη από τις μεταβολές της πίεσης εισόδου. Όταν υπάρχει κατανάλωση νερού και μειώνεται η κατάντη πίεση, η ισορροπία μεταξύ της μεμβράνης και του ελατηρίου προκαλεί το άνοιγμα της βαλβίδας μέχρι να αποκατασταθεί η ρυθμισμένη πίεση.

Αυτή η σταθεροποίηση της πίεσης συμβάλλει επίσης στη μείωση της κατανάλωσης νερού και στον περιορισμό των θορύβων ροής στην εγκατάσταση, ιδιαίτερα σε δίκτυα όπου η πίεση παροχής είναι υψηλότερη από την απαιτούμενη.

Ρυθμιζόμενη πίεση από 1,5 έως 6 bar

Η πίεση εξόδου μπορεί να ρυθμιστεί χειροκίνητα μέσα σε εύρος 1,5 έως 6 bar. Η ρύθμιση πραγματοποιείται μέσω του τροχού που βρίσκεται στο επάνω μέρος της βαλβίδας, ενώ η βαθμονομημένη κλίμακα επιτρέπει την άμεση οπτική ανάγνωση της επιλεγμένης τιμής.

Η βαλβίδα παραδίδεται προρυθμισμένη στα 3 bar από το εργοστάσιο, μια συνηθισμένη πίεση για πολλές εγκαταστάσεις ύδρευσης. Η τιμή μπορεί να τροποποιηθεί αργότερα ώστε να προσαρμοστεί στις συγκεκριμένες ανάγκες του συστήματος, τηρώντας πάντα τα όρια λειτουργίας που ορίζει η Resideo.

Η μέγιστη επιτρεπόμενη πίεση εισόδου είναι 25 bar και η ελάχιστη απαιτούμενη πτώση πίεσης για τη συγκεκριμένη λειτουργία είναι 1 bar.

Ισορροπημένη έδρα έναντι διακυμάνσεων πίεσης

Η τεχνολογία της ισορροπημένης έδρας αποτελεί ένα από τα βασικά χαρακτηριστικά της σειράς D05FS. Η πίεση εισόδου δεν επηρεάζει άμεσα το άνοιγμα ή το κλείσιμο της βαλβίδας, επομένως οι διακυμάνσεις του δικτύου παροχής έχουν ελάχιστη επίδραση στη ρυθμισμένη κατάντη πίεση.

Αυτό το χαρακτηριστικό επιτρέπει τη διατήρηση πιο ομοιόμορφων συνθηκών στην εγκατάσταση, ακόμη και όταν η διαθέσιμη πίεση στο δίκτυο μεταβάλλεται κατά τη διάρκεια της ημέρας.

Σπειρωτές συνδέσεις 1 1/4" και DN32

Ο κωδικός D05FS-11/4A αντιστοιχεί στην έκδοση DN32 με εξωτερικά σπειρωτά ρακόρ σύνδεσης 1 1/4" στην είσοδο και την έξοδο. Η έκδοση που προσδιορίζεται με το γράμμα A περιλαμβάνει αυτά τα ρακόρ, διευκολύνοντας τη σύνδεση και την αποσυναρμολόγηση της βαλβίδας κατά τις εργασίες εγκατάστασης ή συντήρησης.

Για αυτό το μέγεθος, η Resideo ορίζει τιμή Kvs 7,3 m³/h, η οποία καθορίζει την υδραυλική ικανότητα διέλευσης της βαλβίδας υπό τις αντίστοιχες τυποποιημένες συνθήκες.

Κατασκευή από ορείχαλκο ανθεκτικό στην αποψευδαργύρωση

Το σώμα της βαλβίδας είναι κατασκευασμένο από ορείχαλκο ανθεκτικό στην αποψευδαργύρωση, ένα υλικό ιδιαίτερα κατάλληλο για εξαρτήματα που βρίσκονται σε μόνιμη επαφή με πόσιμο νερό. Τα ρακόρ της έκδοσης A είναι επίσης κατασκευασμένα από ορείχαλκο.

Το εσωτερικό συγκρότημα ενσωματώνει φυσίγγιο από υψηλής ποιότητας συνθετικό υλικό με μεμβράνη EPDM, ενώ και οι στεγανοποιήσεις είναι από EPDM. Το ελατήριο ρύθμισης είναι κατασκευασμένο από χάλυβα και παραμένει απομονωμένο από το πόσιμο νερό κατά τη λειτουργία.

Η Resideo αναφέρει ότι τα χρησιμοποιούμενα υλικά συμμορφώνονται με τις απαιτήσεις UBA και ότι το συγκρότημα διαθέτει πιστοποίηση ACS. Η σειρά διαθέτει επίσης πιστοποίηση DVGW.

Αντικαταστάσιμο εσωτερικό φυσίγγιο

Το φυσίγγιο ρύθμισης μπορεί να αντικατασταθεί πλήρως, χαρακτηριστικό που απλοποιεί τις εργασίες συντήρησης και επιτρέπει την επέμβαση στα βασικά εσωτερικά εξαρτήματα χωρίς να απαιτείται αντικατάσταση ολόκληρου του σώματος της βαλβίδας.

Αυτή η κατασκευή διευκολύνει την περιοδική συντήρηση που απαιτείται στις εγκαταστάσεις νερού και επιτρέπει τη διατήρηση του υπάρχοντος σώματος και των συνδέσεων όταν χρειάζεται μόνο αντικατάσταση των εσωτερικών στοιχείων.

Σύνδεση έτοιμη για μανόμετρο

Η Resideo D05FS διαθέτει σύνδεση για εγκατάσταση μανόμετρου, επιτρέποντας τον άμεσο έλεγχο της ρυθμισμένης κατάντη πίεσης της βαλβίδας. Το μανόμετρο δεν περιλαμβάνεται στην προμήθεια αυτού του κωδικού και πρέπει να αγοραστεί ξεχωριστά όταν απαιτείται.

Η ενσωματωμένη κλίμακα στον τροχό ρύθμισης διευκολύνει την αρχική ρύθμιση, ενώ η προσθήκη μανόμετρου επιτρέπει ακριβή επαλήθευση της πραγματικής πίεσης λειτουργίας της εγκατάστασης.

Μέγιστη θερμοκρασία λειτουργίας

Για εφαρμογές πόσιμου νερού σύμφωνα με το EN 1567, η Resideo ορίζει μέγιστη θερμοκρασία του μέσου 30 °C. Η βαλβίδα μπορεί να λειτουργήσει σε θερμοκρασίες έως 70 °C όταν η μέγιστη πίεση περιορίζεται στα 10 bar, σύμφωνα με τις συνθήκες που αναφέρονται στο τεχνικό δελτίο του κατασκευαστή.

Αυτοί οι περιορισμοί πρέπει να λαμβάνονται υπόψη κατά την επιλογή της βαλβίδας για δίκτυα κρύου νερού, εμπορικές εγκαταστάσεις ή εφαρμογές με νερό σε υψηλότερες θερμοκρασίες.

Οριζόντια ή κατακόρυφη εγκατάσταση

Η βαλβίδα μπορεί να εγκατασταθεί τόσο σε οριζόντια όσο και σε κατακόρυφη θέση. Όταν τοποθετείται κατακόρυφα, η Resideo ορίζει ότι το περίβλημα του ελατηρίου και ο τροχός ρύθμισης πρέπει να είναι στραμμένα προς τα επάνω.

Ο κατασκευαστής συνιστά την εγκατάσταση βανών απομόνωσης πριν και μετά το συγκρότημα και την τοποθέτηση της μειωτικής βαλβίδας σε σημείο προστατευμένο από παγετό και εύκολα προσβάσιμο για ελέγχους, καθαρισμό και συντήρηση.

Συνιστάται επίσης η τοποθέτηση φίλτρου ανάντη της βαλβίδας μείωσης πίεσης ώστε να αποφεύγεται η επίδραση σωματιδίων που υπάρχουν στην εγκατάσταση στη λειτουργία της έδρας και του εσωτερικού φυσιγγίου.

Υδραυλικές συστάσεις τοποθέτησης

Για σωστή λειτουργία, η Resideo ορίζει την εγκατάσταση ενός ευθύγραμμου τμήματος σωλήνα μήκους ίσου με 5 φορές την ονομαστική διάμετρο μετά τη βαλβίδα, σύμφωνα με το EN 806-2. Στο μοντέλο DN32, ο κατασκευαστής αναφέρει επίσης ελάχιστη απόσταση από τον τοίχο 60 mm από τον άξονα του σωλήνα.

Η βαλβίδα πρέπει να εγκαθίσταται τηρώντας τη φορά ροής που υποδεικνύεται στο σώμα και αφήνοντας επαρκή χώρο για πρόσβαση στον τροχό ρύθμισης και στη σύνδεση του μανόμετρου.

Διαστάσεις της Resideo D05FS-11/4A

• Σύνδεση R: 1 1/4".
• Ονομαστική διάμετρος: DN32.
• Συνολικό μήκος L: 207 mm.
• Μήκος σώματος I: 115 mm.
• Ύψος H: 178 mm.
• Διάσταση h: 147 mm.
• Βάρος: περίπου 2,20 kg.

Τεχνικά στοιχεία της βαλβίδας μείωσης πίεσης Resideo D05FS-11/4A

• Κατασκευαστής: Resideo.
• Οικογένεια: Braukmann D05FS.
• Κωδικός: D05FS-11/4A.
• Ρευστό: πόσιμο νερό.
• Αρχή λειτουργίας: βαλβίδα μείωσης πίεσης με ελατήριο και ισορροπημένη έδρα.
• Σύνδεση: R 1 1/4".
• DN: 32.
• Ρακόρ: εξωτερικό σπείρωμα στην είσοδο και την έξοδο.
• Kvs: 7,3 m³/h.
• Μέγιστη πίεση εισόδου: 25 bar.
• Εύρος πίεσης εξόδου: 1,5-6 bar.
• Εργοστασιακή ρύθμιση: 3 bar.
• Ελάχιστη πτώση πίεσης: 1 bar.
• Μέγιστη θερμοκρασία σύμφωνα με EN 1567: 30 °C.
• Μέγιστη θερμοκρασία στα 10 bar: 70 °C.
• Ελάχιστη θερμοκρασία περιβάλλοντος: 5 °C.
• Μέγιστη θερμοκρασία περιβάλλοντος: 55 °C.
• Σώμα: ορείχαλκος ανθεκτικός στην αποψευδαργύρωση.
• Ρακόρ: ορείχαλκος.
• Περίβλημα ελατηρίου και χειριστήριο: υψηλής ποιότητας συνθετικό υλικό.
• Ελατήριο ρύθμισης: χάλυβας.
• Μεμβράνη: EPDM.
• Στεγανοποιήσεις: EPDM.
• Κλίμακα ρύθμισης: ενσωματωμένη.
• Σύνδεση μανόμετρου: ενσωματωμένη.
• Μανόμετρο περιλαμβάνεται: όχι.
• Εγκατάσταση: οριζόντια ή κατακόρυφη σύμφωνα με τις οδηγίες του κατασκευαστή.
• Πιστοποιήσεις: DVGW και ACS.

Προστασία για εγκαταστάσεις πόσιμου νερού

Η βαλβίδα μείωσης πίεσης Resideo D05FS-11/4A επιτρέπει τη μείωση και τη σταθεροποίηση της πίεσης σε δίκτυα πόσιμου νερού μέσω μιας συμπαγούς και ρυθμιζόμενης μηχανικής λύσης. Η σύνδεση 1 1/4", η διάμετρος DN32, η ικανότητα Kvs 7,3 m³/h και το εύρος ρύθμισης 1,5 έως 6 bar επιτρέπουν την ενσωμάτωσή της σε οικιακές, εμπορικές και βιομηχανικές εγκαταστάσεις που χρειάζονται προστασία των εξαρτημάτων τους από υψηλές ή μεταβαλλόμενες πιέσεις.

Η ισορροπημένη έδρα της, το αντικαταστάσιμο εσωτερικό φυσίγγιο, η ορατή κλίμακα ρύθμισης και η προετοιμασία για μανόμετρο διευκολύνουν τόσο την έναρξη λειτουργίας όσο και τις μετέπειτα εργασίες ελέγχου και συντήρησης της εγκατάστασης.
