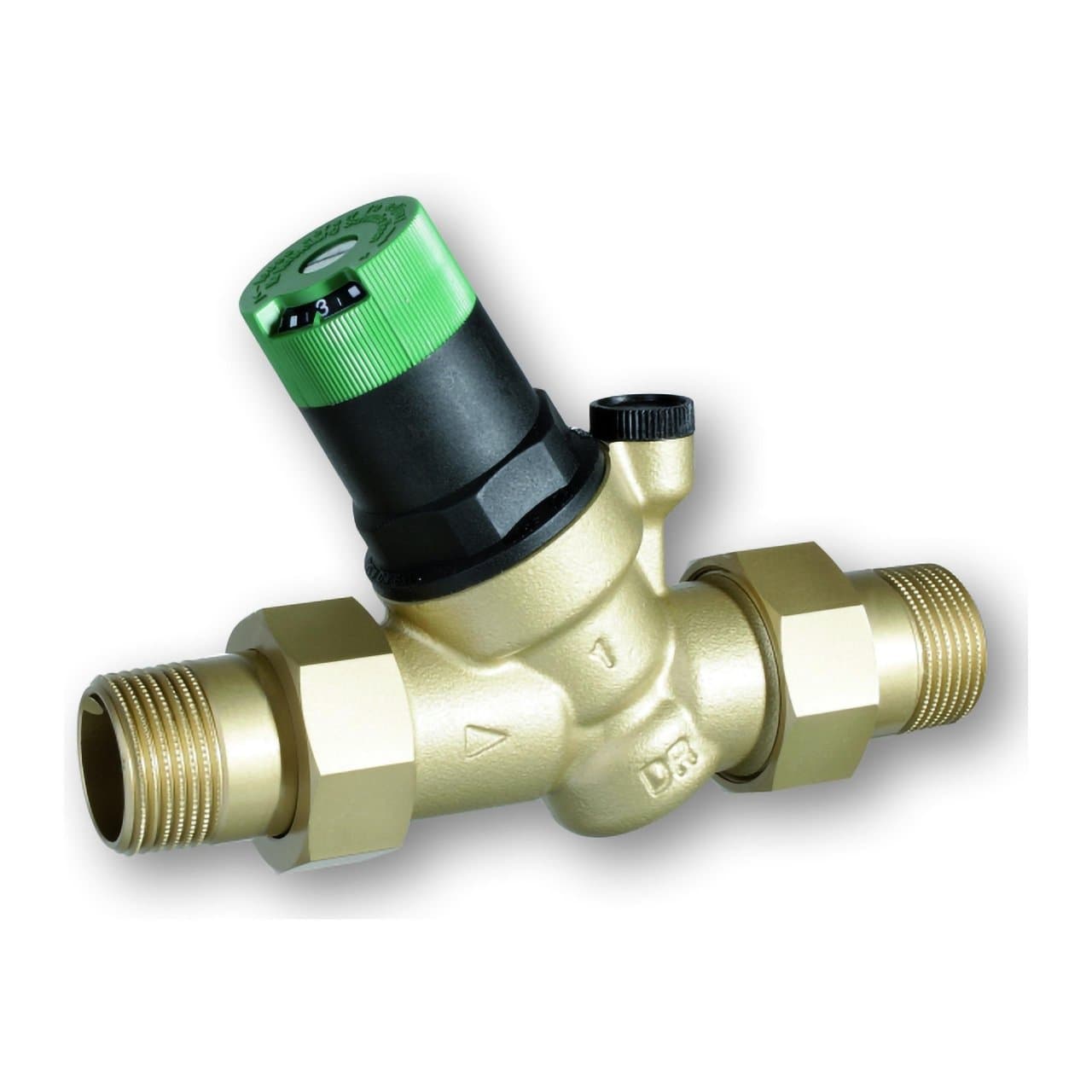

Βαλβίδα μείωσης με σπειροειδείς συνδέσεις R3/4"

Η βαλβίδα μείωσης πίεσης Resideo D05FS-3/4A έχει σχεδιαστεί για να μειώνει και να σταθεροποιεί την πίεση σε εγκαταστάσεις πόσιμου νερού, προστατεύοντας σωληνώσεις, είδη υγιεινής και εξοπλισμό από υπερβολική πίεση που προέρχεται από το δίκτυο. Αυτή η έκδοση διαθέτει σπειρωτές συνδέσεις 3/4", ονομαστική διάμετρο DN20 και τιμή Kvs 3,5 m³/h, καθιστώντας την κατάλληλη για οικιακές εγκαταστάσεις και, εντός των προδιαγραφών της, επίσης για εμπορικές και βιομηχανικές εφαρμογές.

Η D05FS χρησιμοποιεί σύστημα ισορροπημένης έδρας που βοηθά στη διατήρηση σταθερής της πίεσης εξόδου ακόμη και όταν παρουσιάζονται σημαντικές μεταβολές στην πίεση εισόδου. Δέχεται έως 25 bar πίεσης ανάντη και επιτρέπει ρύθμιση της εξόδου μεταξύ 1,5 και 6 bar, με εργοστασιακή προρύθμιση στα 3 bar.

Κύρια χαρακτηριστικά της Resideo D05FS-3/4A

• Μάρκα: Resideo.
• Σειρά: Braukmann D05FS.
• Κωδικός: D05FS-3/4A.
• Τύπος: βαλβίδα μείωσης πίεσης με ισορροπημένη έδρα.
• Εφαρμογή: εγκαταστάσεις πόσιμου νερού.
• Σύνδεση: R 3/4".
• Ονομαστική διάμετρος: DN20.
• Kvs: 3,5 m³/h.
• Μέγιστη πίεση εισόδου: 25 bar.
• Ρυθμιζόμενη πίεση εξόδου: 1,5-6 bar.
• Εργοστασιακή προρύθμιση: 3 bar.
• Ελάχιστη πτώση πίεσης: 1 bar.
• Μέγιστη θερμοκρασία νερού σύμφωνα με EN 1567: 30 °C.
• Μέγιστη θερμοκρασία νερού στα 10 bar: 70 °C.
• Σώμα: ορείχαλκος ανθεκτικός στην αποψευδαργύρωση.
• Διάφραγμα: EPDM.
• Στεγανοποιήσεις: EPDM.
• Εσωτερικό φυσίγγιο: αντικαταστάσιμο.
• Κλίμακα ρύθμισης: ενσωματωμένη.
• Σύνδεση για μανόμετρο: ναι.
• Μανόμετρο: δεν περιλαμβάνεται.

Μείωση και σταθεροποίηση της πίεσης

Η λειτουργία της Resideo D05FS είναι να μειώνει μια υψηλή πίεση παροχής σε χαμηλότερη και σταθερή τιμή για την εγκατάσταση που βρίσκεται κατάντη. Με αυτόν τον τρόπο συμβάλλει στην αποφυγή ζημιών από υπερπιέσεις και βοηθά στην προστασία των διαφόρων εξαρτημάτων που συνδέονται στο δίκτυο νερού.

Μια μειωμένη και σταθερή πίεση λειτουργίας μπορεί επίσης να συμβάλει στη μείωση της κατανάλωσης νερού και στον περιορισμό των υδραυλικών θορύβων σε σωληνώσεις, βαλβίδες και είδη υγιεινής.

Ισορροπημένη έδρα έναντι μεταβολών του δικτύου

Η βαλβίδα λειτουργεί μέσω συστήματος αντιστάθμισης μεταξύ ενός διαφράγματος και ενός ελατηρίου ρύθμισης. Όταν μειώνεται η πίεση κατάντη λόγω κατανάλωσης, το ελατήριο προκαλεί το άνοιγμα της βαλβίδας μέχρι να αποκατασταθεί η επιλεγμένη τιμή.

Η πίεση εισόδου δεν επηρεάζει άμεσα το άνοιγμα ή το κλείσιμο του μηχανισμού, επομένως οι διακυμάνσεις του δικτύου έχουν περιορισμένη επίδραση στη ρυθμιζόμενη πίεση εξόδου.

Ρυθμιζόμενη πίεση από 1,5 έως 6 bar

Η πίεση εξόδου μπορεί να ρυθμιστεί μεταξύ 1,5 και 6 bar μέσω του τροχού ρύθμισης που βρίσκεται στο επάνω μέρος. Η ενσωματωμένη βαθμονομημένη κλίμακα επιτρέπει την οπτική επιβεβαίωση της επιλεγμένης τιμής και διευκολύνει τη θέση σε λειτουργία της εγκατάστασης.

Η βαλβίδα παραδίδεται προρυθμισμένη στα 3 bar. Η τιμή αυτή μπορεί να τροποποιηθεί αργότερα ώστε να προσαρμοστεί στις ανάγκες της εγκατάστασης, πάντα εντός του εύρους που ορίζει η Resideo.

Σπειρωτές συνδέσεις 3/4" και Kvs 3,5

Ο κωδικός D05FS-3/4A αντιστοιχεί στην έκδοση DN20 με συνδέσεις 3/4". Η έκδοση A διαθέτει εξωτερικά σπειρωτά ρακόρ στην είσοδο και την έξοδο, διευκολύνοντας την τοποθέτηση και την αποσυναρμολόγηση της μειωτικής βαλβίδας κατά τις εργασίες εγκατάστασης ή συντήρησης.

Για αυτό το μέγεθος, η Resideo ορίζει Kvs 3,5 m³/h. Η τιμή αυτή επιτρέπει τον προσδιορισμό της υδραυλικής ικανότητας της βαλβίδας και πρέπει να λαμβάνεται υπόψη μαζί με την απαιτούμενη παροχή και τη διαθέσιμη απώλεια πίεσης κατά τη διαστασιολόγηση της εγκατάστασης.

Σώμα από ορείχαλκο ανθεκτικό στην αποψευδαργύρωση

Το σώμα της βαλβίδας είναι κατασκευασμένο από ορείχαλκο ανθεκτικό στην αποψευδαργύρωση. Τα ρακόρ της έκδοσης A είναι επίσης από ορείχαλκο, ενώ το εσωτερικό φυσίγγιο είναι κατασκευασμένο από υψηλής ποιότητας συνθετικό υλικό.

Το σύνολο περιλαμβάνει διάφραγμα EPDM, στεγανοποιήσεις EPDM και ελατήριο ρύθμισης από χάλυβα. Το ελατήριο παραμένει απομονωμένο από το πόσιμο νερό κατά τη λειτουργία.

Αντικαταστάσιμο εσωτερικό φυσίγγιο

Το φυσίγγιο ρύθμισης μπορεί να αντικατασταθεί πλήρως, γεγονός που διευκολύνει τις εργασίες συντήρησης και επιτρέπει την ανανέωση των εσωτερικών λειτουργικών εξαρτημάτων χωρίς να απαιτείται αντικατάσταση ολόκληρου του εγκατεστημένου σώματος.

Αυτή η κατασκευή απλοποιεί τις περιοδικές επεμβάσεις και συμβάλλει στη διατήρηση της βαλβίδας καθ’ όλη τη διάρκεια ζωής της.

Έτοιμη για εγκατάσταση μανόμετρου

Το σώμα διαθέτει σύνδεση για μανόμετρο, επιτρέποντας τον άμεσο έλεγχο της ρυθμισμένης πίεσης κατάντη. Το μανόμετρο δεν περιλαμβάνεται και μπορεί να επιλεγεί ως αξεσουάρ ανάλογα με την απαιτούμενη κλίμακα πίεσης.

Ο συνδυασμός του προαιρετικού μανόμετρου και της ενσωματωμένης κλίμακας στον τροχό ρύθμισης διευκολύνει τόσο την αρχική ρύθμιση όσο και τους μεταγενέστερους ελέγχους της πίεσης λειτουργίας.

Θερμοκρασίες λειτουργίας

Για εφαρμογές σύμφωνα με το EN 1567, η Resideo ορίζει μέγιστη θερμοκρασία μέσου 30 °C. Η βαλβίδα επιτρέπει θερμοκρασίες έως 70 °C όταν η μέγιστη πίεση περιορίζεται στα 10 bar.

Η επιτρεπόμενη θερμοκρασία περιβάλλοντος λειτουργίας που αναφέρει ο κατασκευαστής κυμαίνεται μεταξύ 5 και 55 °C, σε καθαρό, ξηρό περιβάλλον προστατευμένο από παγετό.

Οριζόντια ή κατακόρυφη εγκατάσταση

Η D05FS μπορεί να εγκατασταθεί τόσο σε οριζόντια όσο και σε κατακόρυφη θέση. Σε κατακόρυφη τοποθέτηση, το περίβλημα του ελατηρίου και ο τροχός ρύθμισης πρέπει να είναι στραμμένα προς τα επάνω.

Η Resideo συνιστά την εγκατάσταση βανών απομόνωσης και την τοποθέτηση της μειωτικής βαλβίδας σε εύκολα προσβάσιμο σημείο για να διευκολύνεται η ανάγνωση, ο καθαρισμός και η συντήρηση. Συνιστά επίσης την εγκατάσταση ενός φίλτρου πριν από τη βαλβίδα μείωσης για την προστασία του μηχανισμού από σωματίδια που υπάρχουν στο νερό.

Μετά τη βαλβίδα πρέπει να αφήνεται ευθύ τμήμα σωλήνα ίσο με 5 φορές την ονομαστική διάμετρο, σύμφωνα με τις οδηγίες εγκατάστασης του κατασκευαστή και το EN 806-2.

Διαστάσεις της Resideo D05FS-3/4A

• Σύνδεση: R 3/4".
• Ονομαστική διάμετρος: DN20.
• Συνολικό μήκος L: 163 mm.
• Μήκος σώματος I: 95 mm.
• Ύψος H: 123 mm.
• Διάσταση h: 96 mm.
• Βάρος: 0,82 kg.
• Ελάχιστη απόσταση από τον τοίχο από τον άξονα του σωλήνα: 55 mm.

Τεχνικά στοιχεία της βαλβίδας μείωσης πίεσης Resideo D05FS-3/4A

• Κατασκευαστής: Resideo.
• Σειρά: Braukmann D05FS.
• Κωδικός: D05FS-3/4A.
• Ρευστό: πόσιμο νερό.
• Σύστημα: βαλβίδα μείωσης πίεσης με ελατήριο και ισορροπημένη έδρα.
• Σύνδεση: R 3/4".
• Ονομαστική διάμετρος: DN20.
• Τύπος σύνδεσης: εξωτερικά σπειρωτά ρακόρ στην είσοδο και την έξοδο.
• Kvs: 3,5 m³/h.
• Μέγιστη πίεση εισόδου: 25 bar.
• Πίεση εξόδου: 1,5-6 bar.
• Προρύθμιση πίεσης: 3 bar.
• Ελάχιστη πτώση πίεσης: 1 bar.
• Μέγιστη θερμοκρασία σύμφωνα με EN 1567: 30 °C.
• Μέγιστη θερμοκρασία στα 10 bar: 70 °C.
• Θερμοκρασία περιβάλλοντος: 5-55 °C.
• Σχετική υγρασία περιβάλλοντος: 25-85 %, χωρίς συμπύκνωση.
• Σώμα: ορείχαλκος ανθεκτικός στην αποψευδαργύρωση.
• Ρακόρ: ορείχαλκος.
• Φυσίγγιο: υψηλής ποιότητας συνθετικό υλικό.
• Διάφραγμα: EPDM.
• Στεγανοποιήσεις: EPDM.
• Ελατήριο: χάλυβας.
• Κλίμακα ρύθμισης: ενσωματωμένη.
• Μανόμετρο περιλαμβάνεται: όχι.
• Εγκατάσταση: οριζόντια ή κατακόρυφη.
• Πιστοποιήσεις: DVGW και ACS.

Βαλβίδα μείωσης για εγκαταστάσεις πόσιμου νερού

Η Resideo D05FS-3/4A συνδυάζει σύνδεση 3/4", DN20, Kvs 3,5 m³/h και ρύθμιση πίεσης από 1,5 έως 6 bar για την προστασία και τη σταθεροποίηση εγκαταστάσεων πόσιμου νερού. Η ισορροπημένη έδρα της βοηθά στη διατήρηση σταθερής της πίεσης εξόδου απέναντι στις διακυμάνσεις του δικτύου.

Το σώμα από ορείχαλκο ανθεκτικό στην αποψευδαργύρωση, το αντικαταστάσιμο φυσίγγιο και η ενσωματωμένη κλίμακα ρύθμισης διευκολύνουν τόσο την εγκατάσταση όσο και τη συντήρηση. Για να διασφαλιστεί η σωστή λειτουργία πρέπει να τηρούνται τα όρια πίεσης και θερμοκρασίας καθώς και οι οδηγίες τοποθέτησης που ορίζει η Resideo.
