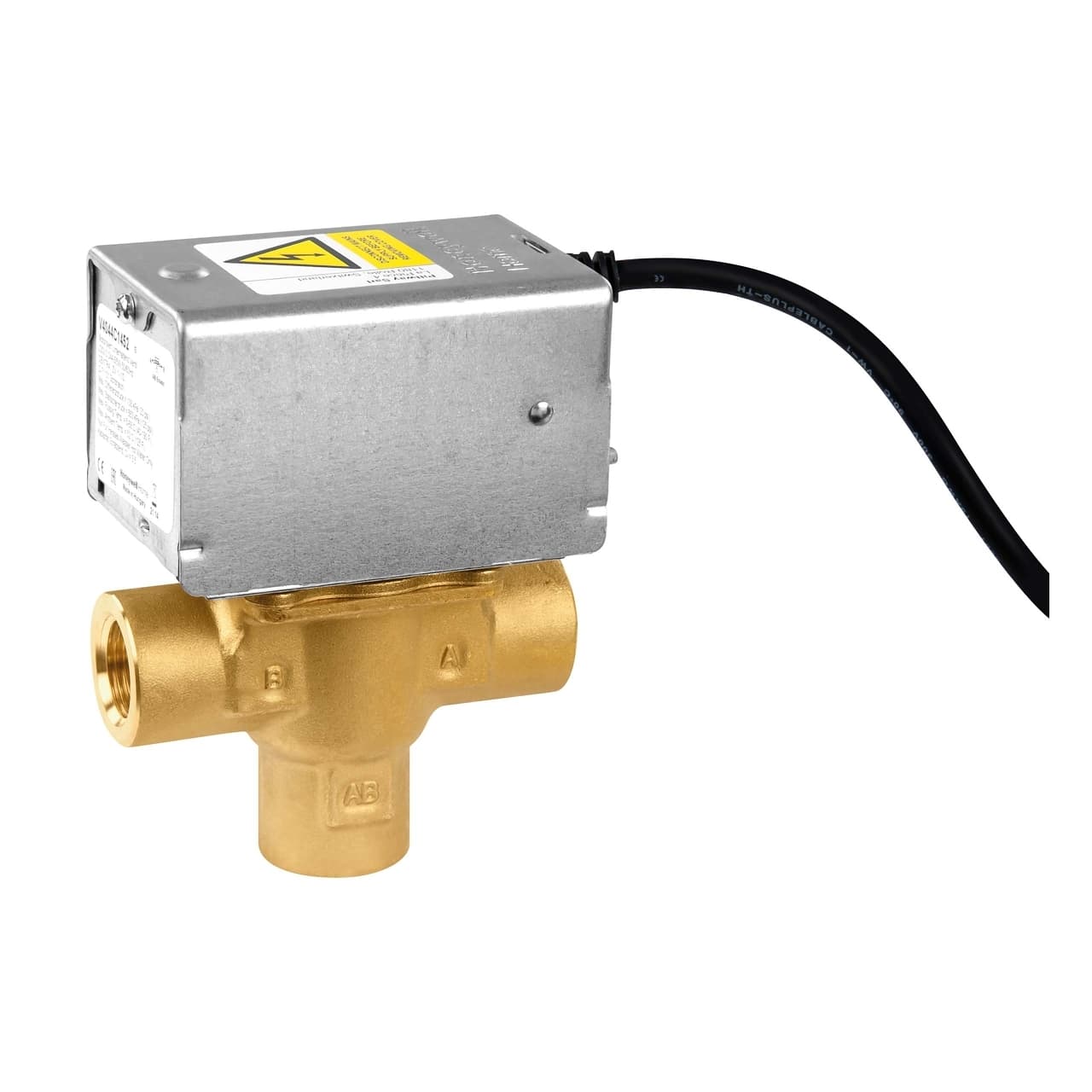

3-δρόμων κινητή βαλβίδα ζώνης 1"

Η μηχανοκίνητη βαλβίδα ζώνης Resideo V4044F1034/U είναι μια βαλβίδα εκτροπής 3 δρόμων με εσωτερική σπειρωτή σύνδεση 1" (DN25), σχεδιασμένη για τον έλεγχο της ροής ζεστού ή κρύου νερού σε εγκαταστάσεις θέρμανσης και ψύξης. Εξοπλισμένη με ηλεκτρικό ενεργοποιητή 230 V, επαναφορά με ελατήριο και βοηθητική επαφή SPST, επιτρέπει την αυτόματη διαχείριση της κυκλοφορίας μεταξύ των διαφορετικών κλάδων μιας υδραυλικής εγκατάστασης.

Το μοντέλο αυτό ανήκει στη σειρά V4044F της Resideo και ενδείκνυται ιδιαίτερα για οικιακές εγκαταστάσεις και μικρές εμπορικές εφαρμογές. Το σώμα από ορείχαλκο, η λειτουργία δύο θέσεων και η συμπαγής κατασκευή του διευκολύνουν την ενσωμάτωσή του σε υδρονικά συστήματα κλιματισμού, θέρμανσης και ψύξης.

Κύρια χαρακτηριστικά της βαλβίδας Resideo V4044F1034/U

• Τύπος: μηχανοκίνητη βαλβίδα ζώνης εκτροπής 3 δρόμων.
• Σύνδεση: εσωτερικό σπείρωμα 1".
• Ονομαστική διάμετρος: DN25.
• Τροφοδοσία: 230 V AC, 50 Hz.
• Λειτουργία: ηλεκτρική δύο θέσεων με επαναφορά με ελατήριο.
• Τιμή Kvs: 8,1.
• Μέγιστη πίεση λειτουργίας: 8,6 bar.
• Μέγιστη διαφορική πίεση κλεισίματος: 0,55 bar.
• Βοηθητική επαφή: SPST.
• Θερμοκρασία ρευστού: από 5 έως 88 °C.
• Μέγιστη θερμοκρασία περιβάλλοντος: 50 °C.
• Υλικό σώματος: ορείχαλκος.
• Κάλυμμα και βάση ενεργοποιητή: γαλβανισμένος χάλυβας.
• Κωδικός: V4044F1034/U.

Αυτόματος έλεγχος ροής σε εγκαταστάσεις θέρμανσης και ψύξης

Η Resideo V4044F1034/U έχει σχεδιαστεί για την αυτόματη εκτροπή της ροής μεταξύ των διαδρομών AB-A και AB-B. Με αυτόν τον τρόπο, επιτρέπει την κατεύθυνση του νερού προς διαφορετικά κυκλώματα ανάλογα με τις απαιτήσεις της εγκατάστασης, καθιστώντας την κατάλληλη για συστήματα θέρμανσης ανά ζώνη, υδρονικό κλιματισμό και άλλες εφαρμογές όπου απαιτείται αυτόματη επιλογή ενός από δύο υδραυλικά μονοπάτια.

Η λειτουργία δύο θέσεων απλοποιεί τον έλεγχο της εγκατάστασης: ένα ηλεκτρικό σήμα ενεργοποιεί τον κινητήρα της βαλβίδας και το σύστημα επαναφοράς με ελατήριο επαναφέρει αυτόματα τη σχετική θέση όταν διακοπεί η ηλεκτρική τροφοδοσία.

Σύνδεση 1" και ικανότητα Kvs 8,1

Η βαλβίδα διαθέτει εσωτερικές σπειρωτές συνδέσεις 1", ισοδύναμες με DN25, μια συνηθισμένη διάσταση σε υδραυλικά κυκλώματα θέρμανσης και ψύξης. Η τιμή παροχής Kvs 8,1 επιτρέπει τη χρήση σε εγκαταστάσεις που απαιτούν υψηλή ικανότητα διέλευσης εντός των υδραυλικών ορίων που ορίζει ο κατασκευαστής.

Η μέγιστη πίεση λειτουργίας που αναφέρει η Resideo είναι 8,6 bar, ενώ η μέγιστη διαφορική πίεση για το κλείσιμο είναι 0,55 bar.

Μηχανοκίνητος ενεργοποιητής 230 V με επαναφορά με ελατήριο

Ο ενεργοποιητής λειτουργεί με τροφοδοσία 230 V AC στα 50 Hz και χρησιμοποιεί σύστημα επαναφοράς με ελατήριο. Η βαλβίδα έχει σχεδιαστεί για εφαρμογές κυκλικής λειτουργίας, πραγματοποιώντας τη μεταγωγή μεταξύ των δύο θέσεών της σύμφωνα με τις εντολές που λαμβάνει από το σύστημα ελέγχου.

Ο μηχανισμός περιλαμβάνει επίσης χειροκίνητη λειτουργία, χρήσιμη για τη ρύθμιση της βαλβίδας όταν απαιτείται κατά τη διάρκεια συγκεκριμένων εργασιών εγκατάστασης, ελέγχου ή σε περίπτωση απουσίας ηλεκτρικής τροφοδοσίας.

Ενσωματωμένη βοηθητική επαφή SPST

Ένα από τα διακριτικά χαρακτηριστικά της έκδοσης V4044F είναι η ενσωμάτωση μιας βοηθητικής επαφής τερματισμού διαδρομής SPST. Η επαφή αυτή επιτρέπει τον συντονισμό της λειτουργίας της βαλβίδας με άλλον εξοπλισμό της εγκατάστασης, για παράδειγμα έναν λέβητα, μια αντλία κυκλοφορίας ή άλλα στοιχεία του συστήματος ελέγχου.

Με αυτόν τον τρόπο, η βαλβίδα μπορεί να ενταχθεί σε συστήματα ρύθμισης όπου απαιτείται ηλεκτρική επιβεβαίωση μιας συγκεκριμένης θέσης πριν την ενεργοποίηση άλλου στοιχείου της εγκατάστασης.

Ανθεκτική κατασκευή για υδρονικές εγκαταστάσεις

Το υδραυλικό σώμα της Resideo V4044F1034/U είναι κατασκευασμένο από ορείχαλκο, ενώ το κάλυμμα και η βάση του ενεργοποιητή είναι από γαλβανισμένο χάλυβα. Το στέλεχος είναι από ανοξείδωτο χάλυβα και τα εσωτερικά στοιχεία στεγανοποίησης περιλαμβάνουν ελαστομερή υλικά κατάλληλα για λειτουργία με κυκλώματα νερού.

Η βαλβίδα μπορεί να χρησιμοποιηθεί με νερό ή μίγματα νερού και γλυκόλης συμβατά με τις προδιαγραφές που ορίζει η Resideo και το πρότυπο VDI 2035. Το εύρος θερμοκρασίας του ρευστού κυμαίνεται μεταξύ 5 και 88 °C, επομένως μπορεί να χρησιμοποιηθεί τόσο σε κυκλώματα θέρμανσης όσο και ψύξης.

Απλοποιημένη συντήρηση

Η κατασκευή της σειράς V4044 έχει σχεδιαστεί ώστε να διευκολύνει τις εργασίες εγκατάστασης και συντήρησης. Η Resideo αναφέρει ότι το μηχανοκίνητο συγκρότημα μπορεί να αντικατασταθεί χωρίς αποσυναρμολόγηση των υδραυλικών συνδέσεων του σώματος της βαλβίδας ούτε πλήρη εκκένωση του κυκλώματος, μειώνοντας την απαιτούμενη επέμβαση στις εργασίες συντήρησης.

Επιπλέον, ο συμπαγής σχεδιασμός της διευκολύνει την εγκατάσταση σε λεβητοστάσια, ηλεκτρολογικούς/μηχανολογικούς πίνακες εγκαταστάσεων και άλλους χώρους όπου ο διαθέσιμος χώρος είναι περιορισμένος.

Εφαρμογές της βαλβίδας ζώνης Resideo V4044F1034/U

Αυτή η μηχανοκίνητη βαλβίδα 3 δρόμων ενδείκνυται για υδρονικό έλεγχο σε διαφορετικούς τύπους εγκαταστάσεων, μεταξύ των οποίων:

• Οικιακές εγκαταστάσεις θέρμανσης.
• Συστήματα θέρμανσης ανά ζώνη.
• Κυκλώματα ψύξης με νερό.
• Υδρονικά συστήματα κλιματισμού.
• Μικρές εμπορικές εγκαταστάσεις.
• Έλεγχος και εκτροπή ζεστού ή κρύου νερού μεταξύ δύο κυκλωμάτων.
• Εγκαταστάσεις όπου απαιτείται ο συντονισμός της βαλβίδας με αντλία, λέβητα ή άλλη συσκευή μέσω βοηθητικής επαφής.

Τεχνικά στοιχεία της Resideo V4044F1034/U

• Μάρκα: Resideo.
• Σειρά: V4044F.
• Κωδικός: V4044F1034/U.
• Τύπος βαλβίδας: βαλβίδα ζώνης εκτροπής.
• Αριθμός δρόμων: 3.
• Τύπος ελέγχου: 2 θέσεων.
• Μέγεθος σύνδεσης: 1".
• Ονομαστική διάμετρος: DN25.
• Τύπος σύνδεσης: εσωτερικό σπείρωμα BSPP.
• Kvs: 8,1.
• Cv: 9,5.
• Τροφοδοσία: 230 V AC.
• Συχνότητα: 50 Hz.
• Βοηθητική επαφή: ναι.
• Τύπος βοηθητικής επαφής: SPST.
• Επαναφορά: με ελατήριο.
• Χειροκίνητη λειτουργία: ναι.
• Μέγιστη πίεση λειτουργίας: 8,6 bar.
• Μέγιστη διαφορική πίεση κλεισίματος: 0,55 bar.
• Ελάχιστη θερμοκρασία ρευστού: 5 °C.
• Μέγιστη θερμοκρασία ρευστού: 88 °C.
• Μέγιστη θερμοκρασία περιβάλλοντος: 50 °C.
• Υλικό σώματος: ορείχαλκος.
• Υλικό στελέχους: ανοξείδωτος χάλυβας.
• Υλικό σφαίρας: NBR.
• Υλικό στεγανοποιήσεων: EPDM.
• Συμβατά ρευστά: νερό και μίγματα νερού-γλυκόλης σύμφωνα με τις συνθήκες που ορίζει ο κατασκευαστής.

Βαλβίδα 3 δρόμων για ρύθμιση ανά ζώνες

Χάρη στον συνδυασμό σύνδεσης DN25 1", Kvs 8,1, τροφοδοσίας 230 V, επαναφοράς με ελατήριο και βοηθητικής επαφής, η Resideo V4044F1034/U επιτρέπει την αυτοματοποίηση της διανομής νερού σε εγκαταστάσεις θέρμανσης και ψύξης. Η διαμόρφωση τριών δρόμων διευκολύνει τη μεταγωγή μεταξύ δύο κυκλωμάτων, ενώ η βοηθητική επαφή επιτρέπει την ενσωμάτωσή της με άλλα στοιχεία του συστήματος κλιματισμού.

Για τη σωστή λειτουργία της βαλβίδας πρέπει να τηρούνται η φορά ροής, οι θέσεις τοποθέτησης, τα όρια πίεσης και θερμοκρασίας και οι οδηγίες ηλεκτρικής σύνδεσης που καθορίζει η Resideo.
