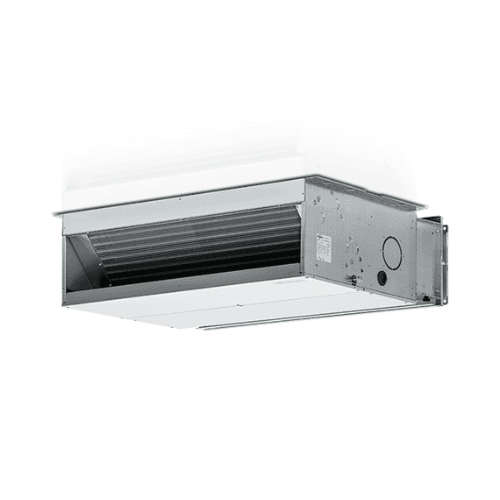

Κανάλι fancoil Galletti UTN 22A 2 σωλήνων 9,4 kW ψύξη / 8,7 kW θέρμανση

Ο αεραγωγός fan coil Galletti UTN 22A, κωδικός UT22A0L00000N0A, είναι μια υδραυλική τερματική μονάδα υψηλής πίεσης, κατάλληλη για συστήματα κλιματισμού 2 σωλήνων. Διαθέτει στοιχείο εναλλαγής υψηλής απόδοσης, φυγοκεντρικούς ανεμιστήρες διπλής αναρρόφησης και ηλεκτρικό κινητήρα 3 ταχυτήτων, επιτρέποντας την προσαρμογή της παροχής αέρα και της διαθέσιμης πίεσης στις ανάγκες της εγκατάστασης.

Ο σχεδιασμός του επιτρέπει την εγκατάσταση τόσο σε οριζόντια όσο και σε κατακόρυφη θέση, διευκολύνοντας την ενσωμάτωσή του σε ψευδοροφές, τεχνικούς χώρους και άλλες κρυφές εγκαταστάσεις. Το μοντέλο UTN 22A παρέχει έως 2.222 m³/h παροχή αέρα και ωφέλιμη στατική πίεση έως 75 Pa στα ονομαστικά σημεία που έχουν σήμερα πιστοποιηθεί από τη Galletti.

Καναλιζόμενο fan coil Galletti UTN 22A 2 σωλήνων

Η διαμόρφωση UT22A0L00000N0A αντιστοιχεί σε μονάδα για υδραυλικές εγκαταστάσεις 2 σωλήνων, επομένως ένα μόνο κύριο στοιχείο χρησιμοποιείται εναλλακτικά για ψύξη ή θέρμανση, ανάλογα με τη θερμοκρασία του νερού που παρέχει η γεννήτρια.

Αυτός ο τύπος εγκατάστασης είναι συνηθισμένος με:

• Αντλίες θερμότητας αέρα-νερού.
• Ψύκτες νερού.
• Λέβητες.
• Κεντρικά υδραυλικά συστήματα.
• Οικιακές και επαγγελματικές εγκαταστάσεις κλιματισμού.

Έκδοση 22A υψηλής απόδοσης

Στον επίσημο configurator της Galletti, το γράμμα A υποδηλώνει την καναλιζόμενη έκδοση υψηλής απόδοσης, διαφοροποιώντας την από τις τυπικές εκδόσεις D της ίδιας σειράς.

Το κύριο στοιχείο του UTN 22A αποτελείται από 4 σειρές χάλκινων σωλήνων με πτερύγια αλουμινίου στερεωμένα με εκτόνωση, προσφέροντας μεγάλη επιφάνεια θερμικής ανταλλαγής.

Κινητήρας 3 ταχυτήτων

Ο κωδικός διαμόρφωσης αυτής της αναφοράς περιλαμβάνει κινητήρα τύπου 0, τον οποίο η Galletti αναγνωρίζει ως ηλεκτρικό κινητήρα 3 ταχυτήτων.

Ο κινητήρας είναι τοποθετημένος σε αντικραδασμικές βάσεις, διαθέτει μόνιμο πυκνωτή και θερμική προστασία του τυλίγματος και είναι απευθείας συζευγμένος με το συγκρότημα ανεμιστήρων.

Οι τρεις ταχύτητες επιτρέπουν την προσαρμογή της λειτουργίας του fan coil ανάλογα με τη θερμική ζήτηση, την απαιτούμενη παροχή αέρα και τις απώλειες πίεσης του δικτύου αεραγωγών.

Παροχή αέρα έως 2.222 m³/h

Για το UTN 22A, η Galletti πιστοποιεί τις ακόλουθες ονομαστικές παροχές αέρα:

• Ελάχιστη ταχύτητα: 1.436 m³/h.
• Μεσαία ταχύτητα: 1.819 m³/h.
• Μέγιστη ταχύτητα: 2.222 m³/h.

Αυτή η ικανότητα επιτρέπει τη χρήση της μονάδας σε καναλιζόμενες εγκαταστάσεις όπου απαιτείται η μεταφορά σημαντικού όγκου αέρα προς μία ή περισσότερες γρίλιες προσαγωγής.

Ωφέλιμη στατική πίεση έως 75 Pa

Η διαθέσιμη πίεση μεταβάλλεται ανάλογα με την επιλεγμένη ταχύτητα:

• Ελάχιστη ταχύτητα: 31 Pa.
• Μεσαία ταχύτητα: 50 Pa.
• Μέγιστη ταχύτητα: 75 Pa.

Οι τιμές αυτές επιτρέπουν τη διαστασιολόγηση του δικτύου αεραγωγών λαμβάνοντας υπόψη τις απώλειες που προκαλούνται από ευθύγραμμα τμήματα, καμπύλες, γρίλιες, διαχυτήρες, φίλτρα και άλλα στοιχεία διανομής αέρα.

Αν και η σειρά UTN συνολικά μπορεί να φτάσει υψηλότερες πιέσεις σε ορισμένες διαμορφώσεις, για το UTN 22A πρέπει να χρησιμοποιούνται οι συγκεκριμένες τιμές 31, 50 και 75 Pa που έχουν πιστοποιηθεί για τις τρεις ονομαστικές ταχύτητές του.

Τρέχουσες επιδόσεις σε ψύξη

Στην τρέχουσα τεχνική τεκμηρίωση της Galletti, οι ψυκτικές αποδόσεις του UTN 22A πιστοποιούνται με νερό στους 7/12 °C και αέρα εισόδου στους 27 °C ξηρού βολβού και 19 °C υγρού βολβού, σύμφωνα με το EN 1397:2021.

• Ελάχιστη ταχύτητα: 9,20 kW.
• Μεσαία ταχύτητα: 11,2 kW.
• Μέγιστη ταχύτητα: 13,1 kW.

Η αντίστοιχη αισθητή ψυκτική ισχύς είναι:

• Ελάχιστη: 6,76 kW.
• Μεσαία: 8,32 kW.
• Μέγιστη: 9,85 kW.

Η διαθέσιμη ισχύς σε πραγματική εγκατάσταση θα μεταβάλλεται ανάλογα με τις θερμοκρασίες νερού και αέρα, την υδραυλική παροχή και την επιλεγμένη ταχύτητα αερισμού.

Τρέχουσες επιδόσεις σε θέρμανση

Για θέρμανση, η Galletti πιστοποιεί τις επιδόσεις με νερό στους 45/40 °C και αέρα εισόδου στους 20 °C:

• Ελάχιστη ταχύτητα: 9,73 kW.
• Μεσαία ταχύτητα: 11,7 kW.
• Μέγιστη ταχύτητα: 13,7 kW.

Τα δεδομένα αυτά καθιστούν το UTN 22A ιδιαίτερα κατάλληλο για λειτουργία με υδραυλικά συστήματα χαμηλής και μέσης θερμοκρασίας, συμπεριλαμβανομένων σωστά διαστασιολογημένων εγκαταστάσεων με αντλία θερμότητας.

Υδραυλική παροχή σε ψύξη

Με τις ονομαστικές συνθήκες ψύξης που χρησιμοποιεί ο κατασκευαστής, η απαιτούμενη παροχή νερού είναι:

• Ελάχιστη ταχύτητα: 1.584 l/h.
• Μεσαία ταχύτητα: 1.927 l/h.
• Μέγιστη ταχύτητα: 2.249 l/h.

Οι αντίστοιχες απώλειες πίεσης στο στοιχείο είναι:

• Ελάχιστη: 12 kPa.
• Μεσαία: 17 kPa.
• Μέγιστη: 22 kPa.

Υδραυλική παροχή σε θέρμανση

Με νερό στους 45/40 °C και αέρα στους 20 °C, η Galletti ορίζει:

• Παροχή νερού στην ελάχιστη ταχύτητα: 1.676 l/h.
• Παροχή νερού στη μεσαία ταχύτητα: 2.020 l/h.
• Παροχή νερού στη μέγιστη ταχύτητα: 2.354 l/h.

Οι υδραυλικές απώλειες πίεσης είναι:

• Ελάχιστη: 10 kPa.
• Μεσαία: 14 kPa.
• Μέγιστη: 19 kPa.

Υδραυλικές συνδέσεις 1"

Το UTN 22A διαθέτει υδραυλικές συνδέσεις 1" για το κύριο στοιχείο.

Η συγκεκριμένη διαμόρφωση UT22A0L00000N0A περιλαμβάνει τις συνδέσεις του κύριου στοιχείου στην αριστερή πλευρά, σύμφωνα με την κωδικοποίηση που χρησιμοποιεί η Galletti.

Ο κατασκευαστής προσφέρει διαφορετικές διαμορφώσεις της σειράς με αναστρέψιμες συνδέσεις, αλλά όταν παραγγέλλεται μια διαμορφωμένη αναφορά πρέπει να τηρείται η διάταξη που ορίζεται από τον κωδικό της.

Χωρίς πρόσθετο στοιχείο: διαμόρφωση 2 σωλήνων

Η αναφορά που εξετάζεται δεν περιλαμβάνει δεύτερο στοιχείο εναλλαγής. Αυτό επιβεβαιώνει τη διαμόρφωσή της για εγκατάσταση 2 σωλήνων.

Σε σύστημα 2 σωλήνων, το υδραυλικό κύκλωμα αλλάζει μεταξύ κρύου και ζεστού νερού ανάλογα με την εποχή ή τη γενική λειτουργία της εγκατάστασης.

Χωρίς ενσωματωμένη υδραυλική βαλβίδα

Η κωδικοποίηση αυτής της αναφοράς δείχνει ότι η βαλβίδα απουσιάζει από τη διαμόρφωση εργοστασίου.

Η Galletti διαθέτει ως αξεσουάρ διάφορα κιτ βαλβίδων 2 και 3 δρόμων, με ενεργοποιητές ON/OFF ή αναλογικούς, που μπορούν να επιλεγούν όταν το απαιτεί το έργο.

Επομένως, δεν πρέπει να θεωρείται ότι περιλαμβάνεται βαλβίδα υδραυλικής ρύθμισης, εκτός αν προστεθεί ρητά στην παραγγελία.

Χωρίς ενσωματωμένο πίνακα ελέγχου

Η διαμόρφωση UT22A0L00000N0A επίσης υποδεικνύει ότι παραδίδεται χωρίς ενσωματωμένο πίνακα ελέγχου.

Η Galletti προσφέρει μεγάλη γκάμα προαιρετικών ελέγχων, συμπεριλαμβανομένων ηλεκτρομηχανικών και ηλεκτρονικών λύσεων με μικροεπεξεργαστή, όπως τα TED, LED503, MY COMFORT και η πλατφόρμα EVO.

Η επιλογή του ελέγχου θα εξαρτηθεί από τη ρύθμιση που προβλέπεται για την εγκατάσταση και από τα χρησιμοποιούμενα υδραυλικά αξεσουάρ.

Χωρίς πρόσθετους αισθητήρες από το εργοστάσιο

Η αναφορά δεν περιλαμβάνει προαιρετικούς αισθητήρες στη βασική της διαμόρφωση.

Όταν το σύστημα ρύθμισης το απαιτεί, η Galletti διαθέτει αισθητήρες για:

• Θερμοκρασία αέρα.
• Θερμοκρασία νερού.
• Υγρασία.
• Συνδυασμούς πολλαπλών αισθητήρων.

Χωρίς φίλτρο αέρα στάνταρ

Το γράμμα N μέσα στον πλήρη κωδικό αναγνωρίζει αυτή τη διαμόρφωση ως χωρίς φίλτρο.

Η Galletti προσφέρει προαιρετικές μονάδες φιλτραρίσματος:

• Επίπεδο φίλτρο G2.
• Κυματοειδές φίλτρο G4.

Εάν η εγκατάσταση χρειάζεται φιλτράρισμα στην αναρρόφηση, θα πρέπει να επιλεγεί η αντίστοιχη μονάδα ως αξεσουάρ.

Φυγοκεντρικοί ανεμιστήρες διπλής αναρρόφησης

Η σειρά UTN χρησιμοποιεί φυγοκεντρικούς ανεμιστήρες διπλής αναρρόφησης με πτερύγια σχεδιασμένα για τη μείωση των ακουστικών εκπομπών.

Τα συγκροτήματα είναι στατικά και δυναμικά ζυγοσταθμισμένα ώστε να περιορίζονται οι καταπονήσεις που μεταδίδονται στον άξονα του κινητήρα και να μειώνονται οι κραδασμοί κατά τη λειτουργία.

Ηλεκτρική κατανάλωση του ανεμιστήρα

Η ηλεκτρική ισχύς που απορροφά το συγκρότημα αερισμού εξαρτάται από την επιλεγμένη ταχύτητα:

• Ελάχιστη ταχύτητα: 370 W.
• Μεσαία ταχύτητα: 535 W.
• Μέγιστη ταχύτητα: 750 W.

Η ονομαστική ηλεκτρική τροφοδοσία της σειράς είναι 230 V μονοφασική, 50 Hz.

Ακουστικά δεδομένα

Η Galletti δηλώνει για το UTN 22A συνολική ηχητική ισχύ:

• Ελάχιστη ταχύτητα: 60 dB(A).
• Μεσαία ταχύτητα: 67 dB(A).
• Μέγιστη ταχύτητα: 74 dB(A).

Η ηχητική ισχύς ακτινοβολίας συν αναρρόφησης είναι 58 / 65 / 72 dB(A), ενώ η αντίστοιχη της προσαγωγής αέρα είναι 57 / 64 / 71 dB(A).

Τα πραγματικά επίπεδα που γίνονται αντιληπτά στον χώρο θα εξαρτηθούν από τον σχεδιασμό των αεραγωγών, την ηχομόνωση, τις γρίλιες, την ψευδοροφή και τις κατασκευαστικές συνθήκες του κτιρίου.

Οριζόντια ή κατακόρυφη εγκατάσταση

Ένα από τα κύρια πλεονεκτήματα της σειράς UTN είναι η ευελιξία τοποθέτησης. Η μονάδα μπορεί να εγκατασταθεί τόσο σε οριζόντια όσο και σε κατακόρυφη θέση.

Το σύστημα συλλογής και αποστράγγισης συμπυκνωμάτων έχει σχεδιαστεί ώστε να επιτρέπει και τις δύο διαμορφώσεις, διευκολύνοντας την προσαρμογή σε ψευδοροφές, τεχνικούς τοίχους και άλλους κρυφούς χώρους.

Ρυθμιζόμενη αναρρόφηση αέρα

Η θέση αναρρόφησης μπορεί να τροποποιηθεί κατά την εγκατάσταση, επιτρέποντας την προσαρμογή της επιστροφής αέρα στη διαθέσιμη διάταξη του έργου.

Αυτό το χαρακτηριστικό προσφέρει μεγαλύτερη ευελιξία όταν το fan coil πρέπει να ενσωματωθεί σε περιορισμένους χώρους ή σε δίκτυα αεραγωγών που έχουν ήδη καθοριστεί.

Έτοιμο για παροχή εξωτερικού αέρα

Η κατασκευή περιλαμβάνει ένα κυκλικό προ-διάτρητο Ø100 mm προορισμένο για την παροχή εξωτερικού αέρα.

Αυτό επιτρέπει την ενσωμάτωση αέρα νωπού αέρα στο δίκτυο όταν ο σχεδιασμός του συστήματος αερισμού και κλιματισμού το απαιτεί.

Συμβατό με κυκλικούς ή ορθογώνιους αεραγωγούς

Η σειρά UTN μπορεί να συνδεθεί με αξεσουάρ σε:

• Ορθογώνιους αεραγωγούς.
• Εύκαμπτους κυκλικούς αεραγωγούς Ø200 mm.

Η Galletti διαθέτει ειδικά πάνελ σύνδεσης και αξεσουάρ για να διευκολύνει τη μετάβαση μεταξύ της μονάδας και των διαφορετικών συστημάτων διανομής αέρα.

Μονωμένη κατασκευή από γαλβανισμένο χάλυβα

Ο φέρων σκελετός είναι κατασκευασμένος από γαλβανισμένη λαμαρίνα χάλυβα και εσωτερικά μονωμένος με υλικό κλειστής κυψέλης.

Αυτή η μόνωση επιτελεί διπλή λειτουργία:

• Μείωση της ακουστικής μετάδοσης.
• Περιορισμό του σχηματισμού συμπύκνωσης στην εξωτερική επιφάνεια.

Η κατασκευή διαθέτει επίσης πάνελ που διευκολύνουν την επιθεώρηση και τη συντήρηση του εξοπλισμού.

Στοιχείο από χαλκό και αλουμίνιο

Ο εναλλάκτης θερμότητας είναι κατασκευασμένος με χάλκινους σωλήνες και πτερύγια αλουμινίου ενωμένα με μηχανική εκτόνωση.

Αυτή η διαμόρφωση παρέχει μεγάλη επιφάνεια ανταλλαγής μεταξύ του νερού του υδραυλικού κυκλώματος και του αέρα που προωθούν οι ανεμιστήρες.

Διαστάσεις του UTN 22A

Το μοντέλο 22A ανήκει στη διαστασιολογική ομάδα UTN 22-40 και παρουσιάζει περίπου:

• Συνολικό πλάτος A: 1.174 mm.
• Μέγιστο βάθος: 718 mm.
• Ύψος: 353 mm.
• Διάσταση B: 1.127 mm.
• Διάσταση C: 1.096 mm.
• Διάσταση D: 1.066 mm.
• Βάρος: 67 kg.

Ο εξοπλισμός απαιτεί επίσης επαρκείς ελεύθερους χώρους για συνδέσεις, συντήρηση και κυκλοφορία αέρα σύμφωνα με το διαστασιολογικό σχέδιο του κατασκευαστή.

Αποχετεύσεις συμπυκνωμάτων

Η μονάδα διαθέτει συνδέσεις για αποστράγγιση συμπυκνωμάτων τόσο σε οριζόντια όσο και σε κατακόρυφη εγκατάσταση.

Για τη διαστασιολογική ομάδα UTN 22A, ο κατασκευαστής αναφέρει διάσταση 17 mm που σχετίζεται με τα σημεία εκκένωσης συμπυκνωμάτων.

Μεγάλη γκάμα αξεσουάρ Galletti

Η σειρά UTN μπορεί να συμπληρωθεί με πολλά αξεσουάρ για την προσαρμογή του fan coil στις ανάγκες του έργου:

• Μονάδες αναρρόφησης με φίλτρα G2 ή G4.
• Γρίλιες αναρρόφησης και προσαγωγής.
• Πάνελ για σύνδεση σε ορθογώνιους αεραγωγούς.
• Πάνελ για εύκαμπτους σωλήνες Ø200 mm.
• Ρακόρ 90°.
• Βαλβίδες 2 και 3 δρόμων.
• Ηλεκτρονικοί και ηλεκτρομηχανικοί έλεγχοι.
• Βοηθητικοί δίσκοι συμπυκνωμάτων.
• Αντλία αποστράγγισης συμπυκνωμάτων.
• Περσίδες για λήψη εξωτερικού αέρα.
• Μονάδες προσαγωγής και αναρρόφησης.

Αυτά τα εξαρτήματα είναι αξεσουάρ και δεν πρέπει να θεωρούνται ότι περιλαμβάνονται στην αναφορά UT22A0L00000N0A, εκτός αν αναφέρεται ρητά στην παράδοση.

Τεχνικά χαρακτηριστικά του Galletti UT22A0L00000N0A

• Μάρκα: Galletti.
• Σειρά: UTN.
• Μοντέλο: UTN 22A.
• Κωδικός: UT22A0L00000N0A.
• Τύπος: υδραυλικό fan coil αεραγωγών.
• Υδραυλική διαμόρφωση: 2 σωλήνων.
• Έκδοση: A, υψηλής απόδοσης.
• Κινητήρας: 3 ταχυτήτων.
• Τροφοδοσία: 230 V / 1 φάση / 50 Hz.
• Παροχή αέρα: 1.436 / 1.819 / 2.222 m³/h.
• Ωφέλιμη στατική πίεση: 31 / 50 / 75 Pa.
• Ηλεκτρική ισχύς απορρόφησης: 370 / 535 / 750 W.
• Τρέχουσα ψυκτική ισχύς: 9,20 / 11,2 / 13,1 kW.
• Αισθητή ψυκτική ισχύς: 6,76 / 8,32 / 9,85 kW.
• Τρέχουσα θερμική ισχύς: 9,73 / 11,7 / 13,7 kW.
• Κύριο στοιχείο: 4 σειρές.
• Υδραυλικές συνδέσεις: 1".
• Πλευρά συνδέσεων: αριστερή σε αυτή τη διαμόρφωση.
• Περιλαμβανόμενη βαλβίδα ρύθμισης: όχι.
• Περιλαμβανόμενος πίνακας ελέγχου: όχι.
• Περιλαμβανόμενοι προαιρετικοί αισθητήρες: όχι.
• Περιλαμβανόμενο φίλτρο: όχι.
• Εγκατάσταση: οριζόντια ή κατακόρυφη.
• Ανεμιστήρες: φυγοκεντρικοί διπλής αναρρόφησης.
• Κατασκευή: μονωμένος γαλβανισμένος χάλυβας.
• Στοιχείο: χάλκινοι σωλήνες και πτερύγια αλουμινίου.
• Προετοιμασία για εξωτερικό αέρα: προ-διάτρητο Ø100 mm.
• Συνολική ηχητική ισχύς: 60 / 67 / 74 dB(A).
• Πλάτος: 1.174 mm.
• Μέγιστο βάθος: 718 mm.
• Ύψος: 353 mm.
• Βάρος: 67 kg.

Fan coil αεραγωγών υψηλής παροχής και ευέλικτης τοποθέτησης

Το Galletti UTN 22A UT22A0L00000N0A συνδυάζει υδραυλικό στοιχείο υψηλής απόδοσης με μέγιστη παροχή 2.222 m³/h, έως 75 Pa διαθέσιμης πίεσης και κινητήρα τριών ταχυτήτων, προσφέροντας μια ευέλικτη λύση για εγκαταστάσεις κλιματισμού μέσω αεραγωγών.

Η δυνατότητα οριζόντιας ή κατακόρυφης τοποθέτησης, οι υδραυλικές συνδέσεις 1", η προετοιμασία για παροχή εξωτερικού αέρα και η μεγάλη γκάμα αξεσουάρ διευκολύνουν την ενσωμάτωσή του σε μεγάλες οικιακές εγκαταστάσεις και επαγγελματικές εφαρμογές.

Η συγκεκριμένη διαμόρφωση παραδίδεται για 2 σωλήνες, συνδέσεις αριστερά, χωρίς βαλβίδα, χωρίς έλεγχο, χωρίς αισθητήρες και χωρίς φίλτρο, επιτρέποντας στον εγκαταστάτη να συμπληρώσει τον εξοπλισμό με τα αξεσουάρ και το σύστημα ρύθμισης που ταιριάζουν καλύτερα στο έργο.
