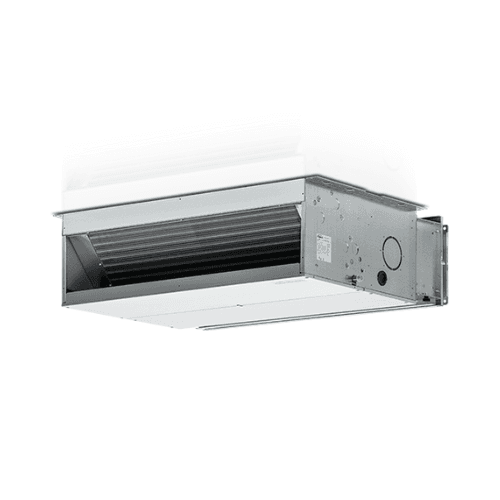

Κανάλι fancoil Galletti UTN 19A 2 σωλήνων 7,7 kW ψύξη / 7,5 kW θέρμανση

Ο αεραγωγός fancoil Galletti UTN 19A, κωδικός UT19A0L00000N0A, είναι μια υδρονική τερματική μονάδα καναλιού υψηλής απόδοσης για εγκαταστάσεις 2 σωλήνων. Ενσωματώνει στοιχείο εναλλαγής 4 σειρών, φυγοκεντρικούς ανεμιστήρες διπλής αναρρόφησης και ηλεκτρικό κινητήρα 3 ταχυτήτων, παρέχοντας έως 1.577 m³/h παροχή αέρα και ωφέλιμη στατική πίεση έως 62 Pa.

Η υψηλή ευελιξία τοποθέτησης επιτρέπει την εγκατάστασή του τόσο σε οριζόντια όσο και σε κατακόρυφη θέση, διευκολύνοντας την ενσωμάτωσή του σε ψευδοροφές, τεχνικούς χώρους και δίκτυα αεραγωγών. Η συγκεκριμένη διαμόρφωση UT19A0L00000N0A διαθέτει υδραυλικές συνδέσεις αριστερά και παραδίδεται χωρίς πρόσθετο στοιχείο, βαλβίδα, πίνακα ελέγχου, αισθητήρες ή φίλτρο, επιτρέποντας τη συμπλήρωση του εξοπλισμού με τα κατάλληλα αξεσουάρ για κάθε έργο.

Fancoil Galletti UTN 19A για συστήματα 2 σωλήνων

Το UTN 19A έχει σχεδιαστεί για υδρονικές εγκαταστάσεις στις οποίες το ψυχρό ή θερμό νερό από τη γεννήτρια κυκλοφορεί μέσω ενός μόνο κύριου στοιχείου.

Σε μια εγκατάσταση 2 σωλήνων, το ίδιο υδραυλικό κύκλωμα χρησιμοποιείται εναλλάξ για ψύξη ή θέρμανση ανάλογα με την εποχή και τη θερμοκρασία του παρεχόμενου νερού.

Μπορεί να ενσωματωθεί, με σωστή διαστασιολόγηση, σε συστήματα όπως:

• Αντλίες θερμότητας αέρα-νερού.
• Ψύκτες νερού.
• Λέβητες.
• Κεντρικά υδρονικά συστήματα.
• Οικιακές και επαγγελματικές εγκαταστάσεις κλιματισμού με αεραγωγούς.

Έκδοση A υψηλής απόδοσης

Στη ονοματολογία της Galletti, το γράμμα A υποδηλώνει την καναλιζόμενη έκδοση υψηλής απόδοσης.

Στο UTN 19A, το κύριο στοιχείο χρησιμοποιεί 4 σειρές εναλλαγής, με σωλήνες χαλκού και πτερύγια αλουμινίου στερεωμένα με μηχανική εκτόνωση για επίτευξη μεγάλης επιφάνειας θερμικής μεταφοράς.

Ηλεκτρικός κινητήρας 3 ταχυτήτων

Ο κωδικός διαμόρφωσης περιλαμβάνει κινητήρα τύπου 0, τον οποίο η Galletti αναγνωρίζει ως ηλεκτρικό κινητήρα 3 ταχυτήτων.

Ο κινητήρας είναι τοποθετημένος σε αντικραδασμικές βάσεις, διαθέτει μόνιμο πυκνωτή και θερμική προστασία του τυλίγματος και είναι απευθείας συζευγμένος με το σύνολο των φυγοκεντρικών ανεμιστήρων.

Οι διαφορετικές ταχύτητες επιτρέπουν την ταυτόχρονη προσαρμογή της παροχής αέρα, της θερμικής ισχύος, της διαθέσιμης πίεσης και των ακουστικών εκπομπών στις ανάγκες της εγκατάστασης.

Παροχή αέρα έως 1.577 m³/h

Το επίσημο τεχνικό δελτίο ορίζει σήμερα τις ακόλουθες ονομαστικές παροχές για το Galletti UTN 19A:

• Ελάχιστη ταχύτητα: 1.166 m³/h.
• Μεσαία ταχύτητα: 1.500 m³/h.
• Μέγιστη ταχύτητα: 1.577 m³/h.

Αυτό το εύρος επιτρέπει την προσαρμογή της λειτουργίας στις απώλειες φορτίου των αεραγωγών και στον απαιτούμενο όγκο αέρα του κλιματιζόμενου χώρου.

Ωφέλιμη στατική πίεση έως 62 Pa

Η διαθέσιμη πίεση μεταβάλλεται επίσης ανάλογα με την επιλεγμένη ταχύτητα:

• Ελάχιστη ταχύτητα: 38 Pa.
• Μεσαία ταχύτητα: 50 Pa.
• Μέγιστη ταχύτητα: 62 Pa.

Οι τιμές αυτές πρέπει να χρησιμοποιούνται για τη σωστή διαστασιολόγηση του δικτύου αεραγωγών, λαμβάνοντας υπόψη τις απώλειες φορτίου που προκαλούνται από αεραγωγούς, καμπύλες, μεταβάσεις, φίλτρα, γρίλιες και διαχυτήρες.

Τρέχουσες ψυκτικές αποδόσεις

Η Galletti δημοσιεύει σήμερα τις αποδόσεις του UTN 19A σε ψύξη με νερό 7/12 °C και αέρα εισόδου 27 °C ξηρού βολβού και 19 °C υγρού βολβού, σύμφωνα με το EN 1397:2021.

• Συνολική ψυκτική ισχύς στην ελάχιστη ταχύτητα: 7,34 kW.
• Συνολική ψυκτική ισχύς στη μεσαία ταχύτητα: 9,17 kW.
• Συνολική ψυκτική ισχύς στη μέγιστη ταχύτητα: 10,1 kW.

Η δημοσιευμένη αισθητή ψυκτική ισχύς είναι:

• Ελάχιστη ταχύτητα: 5,43 kW.
• Μεσαία ταχύτητα: 6,81 kW.
• Μέγιστη ταχύτητα: 8,83 kW.

Οι πραγματικές αποδόσεις θα εξαρτηθούν από τις θερμοκρασίες εισόδου και εξόδου του νερού, τις συνθήκες του αέρα, την υδραυλική παροχή και την επιλεγμένη ταχύτητα.

Τρέχουσες αποδόσεις σε θέρμανση

Για θέρμανση, τα επίσημα δεδομένα καθορίζονται με νερό 45/40 °C και αέρα εισόδου 20 °C.

• Θερμική ισχύς στην ελάχιστη ταχύτητα: 7,94 kW.
• Θερμική ισχύς στη μεσαία ταχύτητα: 9,96 kW.
• Θερμική ισχύς στη μέγιστη ταχύτητα: 11,0 kW.

Αυτές οι συνθήκες δοκιμής σε χαμηλή θερμοκρασία νερού είναι ιδιαίτερα σημαντικές για σύγχρονες υδρονικές εγκαταστάσεις που τροφοδοτούνται από αντλία θερμότητας.

Υδραυλική παροχή σε ψύξη

Στις ονομαστικές συνθήκες ψύξης, η Galletti ορίζει:

• Ελάχιστη ταχύτητα: 1.266 l/h.
• Μεσαία ταχύτητα: 1.582 l/h.
• Μέγιστη ταχύτητα: 1.749 l/h.

Οι αντίστοιχες απώλειες φορτίου στο κύριο στοιχείο είναι:

• Ελάχιστη: 20 kPa.
• Μεσαία: 31 kPa.
• Μέγιστη: 36 kPa.

Υδραυλική παροχή σε θέρμανση

Με νερό 45/40 °C, ο επίσημος πίνακας αναφέρει:

• Ελάχιστη ταχύτητα: 1.365 l/h.
• Μεσαία ταχύτητα: 1.715 l/h.
• Μέγιστη ταχύτητα: 1.857 l/h.

Οι αντίστοιχες υδραυλικές απώλειες φορτίου είναι:

• Ελάχιστη: 22 kPa.
• Μεσαία: 29 kPa.
• Μέγιστη: 34 kPa.

Υδραυλικές συνδέσεις 3/4"

Το UTN 19A χρησιμοποιεί υδραυλικές συνδέσεις 3/4" στο κύριο στοιχείο.

Ο κωδικός UT19A0L00000N0A ενσωματώνει συγκεκριμένα τις συνδέσεις του κύριου στοιχείου στην αριστερή πλευρά, σύμφωνα με τον επίσημο configurator της Galletti.

Η σειρά επιτρέπει διαφορετικές διατάξεις ανάλογα με τη ζητούμενη διαμόρφωση, επομένως πρέπει να τηρείται ο αντίστοιχος προσανατολισμός της συγκεκριμένης εμπορικής αναφοράς.

Διαμόρφωση χωρίς πρόσθετο στοιχείο

Η αναφορά δεν περιλαμβάνει δεύτερο στοιχείο εναλλαγής, επιβεβαιώνοντας τη διαμόρφωσή της για σύστημα 2 σωλήνων.

Σε εγκαταστάσεις 4 σωλήνων η Galletti χρησιμοποιεί πρόσθετο ανεξάρτητο στοιχείο για ταυτόχρονη διάθεση κυκλωμάτων ψυχρού και θερμού νερού, διαμόρφωση που δεν αντιστοιχεί σε αυτή την αναφορά.

Χωρίς υδραυλική βαλβίδα από το εργοστάσιο

Η κωδικοποίηση του UT19A0L00000N0A δείχνει ότι η βαλβίδα ρύθμισης απουσιάζει από τη βασική παράδοση.

Η Galletti διαθέτει ως αξεσουάρ βαλβίδες 2 και 3 δρόμων και ανεξάρτητες βαλβίδες πίεσης με διαφορετικούς τύπους ενεργοποιητών.

Η βαλβίδα δεν πρέπει να θεωρείται περιλαμβανόμενη, εκτός αν προστεθεί ρητά στην παραγγελία.

Χωρίς ενσωματωμένο πίνακα ελέγχου

Η διαμόρφωση παραδίδεται επίσης χωρίς πίνακα ελέγχου από το εργοστάσιο.

Η σειρά UTN υποστηρίζει διαφορετικές προαιρετικές λύσεις ρύθμισης, μεταξύ των οποίων:

• Ηλεκτρομηχανικοί έλεγχοι.
• Ηλεκτρονικοί έλεγχοι TED.
• LED503.
• MY COMFORT.
• Πλατφόρμα EVO.
• Κάρτες EVOBOARD.

Αυτό επιτρέπει την επιλογή της ρύθμισης ανάλογα με τον υδραυλικό σχεδιασμό και το σύστημα αυτοματισμού του έργου.

Χωρίς προαιρετικούς αισθητήρες ως στάνταρ

Ο κωδικός αναφοράς ορίζει επίσης ότι δεν περιλαμβάνονται πρόσθετοι αισθητήρες.

Η Galletti προσφέρει προαιρετικά αισθητήρες:

• Θερμοκρασίας αέρα.
• Θερμοκρασίας νερού.
• Υγρασίας.
• Συνδυασμούς αέρα, νερού και υγρασίας.

Χωρίς φίλτρο αέρα περιλαμβανόμενο

Το γράμμα N του configurator υποδηλώνει αυτή την εκτέλεση ως χωρίς φίλτρο.

Όταν το έργο απαιτεί φιλτράρισμα, η Galletti διαθέτει προαιρετικές μονάδες:

• Επίπεδο φίλτρο κλάσης G2.
• Κυματοειδές φίλτρο κλάσης G4.

Η μονάδα φιλτραρίσματος πρέπει να επιλέγεται ως αξεσουάρ και να διαστασιολογείται λαμβάνοντας υπόψη την απώλεια φορτίου της.

Φυγοκεντρικοί ανεμιστήρες διπλής αναρρόφησης

Το UTN χρησιμοποιεί φυγοκεντρικούς ανεμιστήρες διπλής αναρρόφησης με σχεδίαση προσανατολισμένη στη μείωση των ακουστικών εκπομπών.

Οι ανεμιστήρες είναι στατικά και δυναμικά ζυγοσταθμισμένοι ώστε να περιορίζονται οι κραδασμοί και οι καταπονήσεις που μεταδίδονται στον άξονα του κινητήρα.

Ηλεκτρική κατανάλωση του ανεμιστήρα

Η απορροφούμενη ηλεκτρική ισχύς μεταβάλλεται ανάλογα με την ταχύτητα:

• Ελάχιστη ταχύτητα: 290 W.
• Μεσαία ταχύτητα: 380 W.
• Μέγιστη ταχύτητα: 505 W.

Η ονομαστική ηλεκτρική τροφοδοσία είναι 230 V μονοφασική στα 50 Hz.

Ακουστικά δεδομένα

Η συνολική πιστοποιημένη ηχητική ισχύς για το UTN 19A είναι:

• Ελάχιστη ταχύτητα: 61 dB(A).
• Μεσαία ταχύτητα: 67 dB(A).
• Μέγιστη ταχύτητα: 71 dB(A).

Η ηχητική ισχύς ακτινοβολίας και αναρρόφησης είναι 59 / 65 / 69 dB(A), ενώ η ηχητική ισχύς που σχετίζεται με την προσαγωγή είναι 57 / 63 / 68 dB(A).

Το ακουστικό επίπεδο που γίνεται αντιληπτό στον χώρο θα εξαρτηθεί επίσης από τον σχεδιασμό των αεραγωγών, την ψευδοροφή, τη μόνωση, τις γρίλιες και τα κατασκευαστικά χαρακτηριστικά της εγκατάστασης.

Οριζόντια ή κατακόρυφη εγκατάσταση

Ένα από τα κύρια πλεονεκτήματα της σειράς UTN είναι η δυνατότητα οριζόντιας ή κατακόρυφης τοποθέτησης.

Η Galletti ενσωματώνει σύστημα συλλογής συμπυκνωμάτων κατάλληλο και για τις δύο διατάξεις, διευκολύνοντας την ενσωμάτωση του fancoil τόσο σε ψευδοροφές όσο και σε κατακόρυφες τεχνικές λύσεις.

Προσαρμόσιμη αναρρόφηση αέρα

Η θέση αναρρόφησης μπορεί να τροποποιηθεί κατά την εγκατάσταση, αυξάνοντας την ευελιξία για τη σύνδεση της επιστροφής αέρα στη διαθέσιμη διαμόρφωση του έργου.

Αυτό το χαρακτηριστικό διευκολύνει την προσαρμογή σε υπάρχοντες αεραγωγούς ή σε εγκαταστάσεις όπου ο τεχνικός χώρος επιβάλλει συγκεκριμένους περιορισμούς.

Προετοιμασμένο για παροχή εξωτερικού αέρα

Το περίβλημα ενσωματώνει κυκλικό προ-διάτρητο Ø100 mm για παροχή εξωτερικού αέρα.

Αυτό διευκολύνει τη σύνδεση εισαγωγής νωπού αέρα όταν ο συνολικός σχεδιασμός του συστήματος αερισμού και κλιματισμού το προβλέπει.

Συμβατό με ορθογώνιους και εύκαμπτους αεραγωγούς

Η σειρά μπορεί να συνδεθεί μέσω αξεσουάρ σε:

• Αεραγωγούς ορθογώνιας διατομής.
• Κυκλικούς εύκαμπτους αεραγωγούς Ø200 mm.

Η Galletti διαθέτει πάνελ σύνδεσης, plenums, ρακόρ και άλλα αξεσουάρ για την προσαρμογή του fancoil σε διαφορετικά συστήματα διανομής αέρα.

Μονωμένη δομή από γαλβανισμένο χάλυβα

Η φέρουσα δομή είναι κατασκευασμένη από γαλβανισμένη λαμαρίνα χάλυβα και διαθέτει εσωτερική μόνωση κλειστής κυψέλης με θερμοακουστικές ιδιότητες.

Η μόνωση βοηθά στη μείωση της μετάδοσης θορύβου και στον περιορισμό του σχηματισμού συμπύκνωσης στις εξωτερικές επιφάνειες της μονάδας.

Στοιχείο χαλκού και αλουμινίου

Ο κύριος εναλλάκτης αποτελείται από σωλήνες χαλκού και πτερύγια αλουμινίου στερεωμένα με διόγκωση.

Η διαμόρφωση 4 σειρών του μοντέλου 19A προσφέρει μεγάλη επιφάνεια εναλλαγής για λειτουργία τόσο σε ψύξη όσο και σε θέρμανση με νερό.

Διαστάσεις και βάρος του UTN 19A

Το επίσημο σχεδιάγραμμα διαστάσεων ομαδοποιεί τα μοντέλα 16D, 16A και 19A στο ίδιο περίβλημα.

• Διάσταση A: 1.174 mm.
• Διάσταση B: 1.127 mm.
• Διάσταση C: 1.096 mm.
• Διάσταση D: 1.066 mm.
• Μέγιστο βάθος στο σχέδιο: 559 mm.
• Ύψος: 280 mm.
• Βάρος: 49 kg.
• Οριζόντια αποστράγγιση συμπυκνωμάτων: 17 mm.
• Κατακόρυφη αποστράγγιση συμπυκνωμάτων: 17 mm.

Οι διαστάσεις A, B, C και D αντιστοιχούν σε συγκεκριμένες διαστάσεις του τεχνικού σχεδίου και πρέπει να χρησιμοποιούνται σε συνδυασμό με το σχέδιο της Galletti για τον καθορισμό στηρίξεων, αεραγωγών και χώρων συντήρησης.

Διαθέσιμα αξεσουάρ για τη σειρά UTN

Η Galletti προσφέρει πολλά αξεσουάρ για την προσαρμογή του fancoil σε κάθε έργο:

• Μονάδες αναρρόφησης με φίλτρα G2 και G4.
• Γρίλιες αναρρόφησης και προσαγωγής.
• Πάνελ για σύνδεση σε ορθογώνιους αεραγωγούς.
• Συνδέσεις για εύκαμπτους αεραγωγούς Ø200 mm.
• Ρακόρ 90°.
• Βαλβίδες 2 και 3 δρόμων.
• Ανεξάρτητες βαλβίδες πίεσης.
• Ηλεκτρονικοί και ηλεκτρομηχανικοί έλεγχοι.
• Αισθητήρες αέρα, νερού και υγρασίας.
• Βοηθητικοί δίσκοι συμπυκνωμάτων.
• Κιτ αντλίας απομάκρυνσης συμπυκνωμάτων.
• Βοηθητική ηλεκτρική αντίσταση.
• Κλαπέτο για λήψη εξωτερικού αέρα.

Τα στοιχεία αυτά είναι προαιρετικά και δεν πρέπει να θεωρούνται περιλαμβανόμενα στην αναφορά UT19A0L00000N0A, εκτός αν αναφέρεται ρητά στην παραγγελία.

Τεχνικά χαρακτηριστικά του Galletti UT19A0L00000N0A

• Μάρκα: Galletti.
• Σειρά: UTN.
• Μοντέλο: UTN 19A.
• Κωδικός: UT19A0L00000N0A.
• Τύπος: υδρονικό fancoil καναλιού.
• Υδραυλική διαμόρφωση: 2 σωλήνων.
• Έκδοση: A, υψηλής απόδοσης.
• Κινητήρας: 3 ταχυτήτων.
• Τροφοδοσία: 230 V / 1 φάση / 50 Hz.
• Παροχή αέρα: 1.166 / 1.500 / 1.577 m³/h.
• Ωφέλιμη στατική πίεση: 38 / 50 / 62 Pa.
• Απορροφούμενη ηλεκτρική ισχύς: 290 / 380 / 505 W.
• Συνολική τρέχουσα ψυκτική ισχύς: 7,34 / 9,17 / 10,1 kW.
• Αισθητή ψυκτική ισχύς: 5,43 / 6,81 / 8,83 kW.
• Τρέχουσα θερμική ισχύς: 7,94 / 9,96 / 11,0 kW.
• Κύριο στοιχείο: 4 σειρών.
• Υλικό στοιχείου: σωλήνες χαλκού και πτερύγια αλουμινίου.
• Υδραυλικές συνδέσεις: 3/4".
• Πλευρά συνδέσεων: αριστερή.
• Περιλαμβανόμενη βαλβίδα: όχι.
• Περιλαμβανόμενος πίνακας ελέγχου: όχι.
• Περιλαμβανόμενοι προαιρετικοί αισθητήρες: όχι.
• Περιλαμβανόμενο φίλτρο: όχι.
• Εγκατάσταση: οριζόντια ή κατακόρυφη.
• Ανεμιστήρες: φυγοκεντρικοί διπλής αναρρόφησης.
• Προετοιμασία για εξωτερικό αέρα: Ø100 mm.
• Συνολική ηχητική ισχύς: 61 / 67 / 71 dB(A).
• Διάσταση A: 1.174 mm.
• Μέγιστο βάθος: 559 mm.
• Ύψος: 280 mm.
• Βάρος: 49 kg.

Fancoil καναλιού υψηλής απόδοσης και ευέλικτης τοποθέτησης

Το Galletti UTN 19A UT19A0L00000N0A συνδυάζει στοιχείο 4 σειρών με έως 1.577 m³/h παροχή και 62 Pa διαθέσιμη πίεση, προσφέροντας μια καναλιζόμενη λύση για υδρονικές εγκαταστάσεις 2 σωλήνων.

Η δυνατότητα οριζόντιας ή κατακόρυφης τοποθέτησης, οι αριστερές συνδέσεις, η προετοιμασία για παροχή εξωτερικού αέρα και η ευρεία γκάμα αξεσουάρ επιτρέπουν την προσαρμογή του σε οικιακά και επαγγελματικά έργα με διαφορετικές ανάγκες διανομής και ρύθμισης.

Η διαμόρφωση παραδίδεται χωρίς βαλβίδα, έλεγχο, αισθητήρες ή φίλτρο, επιτρέποντας στον επαγγελματία να επιλέξει αυτά τα στοιχεία ανεξάρτητα ανάλογα με τα χαρακτηριστικά του υδραυλικού και συστήματος ελέγχου.
