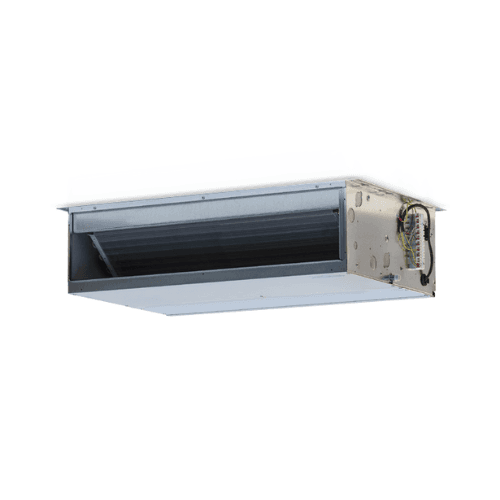

Αεραγωγός fancoil μέσης πίεσης Galletti DUCTIMAX 34D 7 ταχυτήτων

Το fancoil αεραγωγού Galletti DUCTIMAX 34D, κωδικός DM34D1L0000030B, είναι μια υδρονική τερματική μονάδα μέσης πίεσης σχεδιασμένη για κρυφές εγκαταστάσεις σε ψευδοροφή και διανομή του αέρα μέσω αεραγωγών. Είναι εξοπλισμένο με πολυταχύτητο μοτέρ έως 7 ταχύτητες, κύρια μπαταρία 4 σειρών και φυγοκεντρικούς ανεμιστήρες διπλής αναρρόφησης, προσφέροντας μια συμπαγή λύση για κλιματισμό με νερό σε κατοικίες, γραφεία και εφαρμογές του τριτογενούς τομέα.

Σε διαμόρφωση 2 σωλήνων, το DUCTIMAX 34 προσφέρει πιστοποιημένη παροχή αέρα έως 402 m³/h, μέγιστη διαθέσιμη στατική πίεση 63 Pa και ψυκτική ισχύ έως 2,96 kW στις ονομαστικές συνθήκες δοκιμής της Galletti. Το μειωμένο ύψος του, περίπου 250 mm, διευκολύνει την ενσωμάτωση σε ψευδοροφές με περιορισμένο χώρο.

Καναλιζόμενο fancoil Galletti DUCTIMAX 34D

Το DUCTIMAX είναι η σειρά της Galletti που έχει αναπτυχθεί ειδικά για καναλιζόμενες εγκαταστάσεις μέσης πίεσης, όπου αναζητούνται μικρές διαστάσεις και ευελιξία για την προσαρμογή της λειτουργίας του ανεμιστήρα στις πραγματικές ανάγκες του δικτύου αεραγωγών.

Η σειρά συνδυάζει συμπαγή κατασκευή με εναλλάκτες από χαλκό και αλουμίνιο και φυγοκεντρικούς ανεμιστήρες, επιτρέποντας τη διακριτική διανομή κλιματιζόμενου αέρα μέσω γρίλιων ή διαχυτών μακριά από την ίδια τη μονάδα.

Πολυταχύτητο μοτέρ με έως 7 ταχύτητες

Ο κωδικός DM34D1L0000030B ενσωματώνει την εμπορική διαμόρφωση των 7 ταχυτήτων.

Ο ηλεκτρικός κινητήρας είναι μονοφασικός ασύγχρονος, με μόνιμο πυκνωτή, θερμική προστασία και τοποθέτηση σε αντικραδασμικές βάσεις. Η διαθεσιμότητα διαφορετικών ταχυτήτων επιτρέπει την προσαρμογή της παροχής, της πίεσης και του επιπέδου θορύβου ανάλογα με τα χαρακτηριστικά της εγκατάστασης.

Για τις πιστοποιημένες ονομαστικές επιδόσεις του μοντέλου DUCTIMAX 34, η Galletti χρησιμοποιεί ως σημεία αναφοράς τις ταχύτητες 1, 6 και 7, που αντιστοιχούν αντίστοιχα στα ελάχιστα, μεσαία και μέγιστα δημοσιευμένα επίπεδα.

Παροχή αέρα έως 402 m³/h

Οι πιστοποιημένες ονομαστικές παροχές αέρα για το DUCTIMAX 34 είναι:

• Ελάχιστη ταχύτητα: 195 m³/h.
• Μεσαία ταχύτητα: 360 m³/h.
• Μέγιστη ταχύτητα: 402 m³/h.

Η επιλογή ταχύτητας επιτρέπει την εξισορρόπηση του όγκου αέρα που προωθείται με την απαιτούμενη πίεση στους αεραγωγούς και το επίπεδο θορύβου που απαιτείται σε κάθε έργο.

Διαθέσιμη πίεση έως 63 Pa

Το DUCTIMAX 34 έχει σχεδιαστεί για εγκαταστάσεις μέσης πίεσης και παρέχει διαφορετικά επίπεδα στατικής πίεσης ανάλογα με την επιλεγμένη ταχύτητα:

• Ελάχιστη ταχύτητα: 19 Pa.
• Μεσαία ταχύτητα: 50 Pa.
• Μέγιστη ταχύτητα: 63 Pa.

Οι τιμές αυτές πρέπει να λαμβάνονται υπόψη κατά τη διαστασιολόγηση του δικτύου αεραγωγών, λαμβάνοντας υπόψη τις απώλειες φορτίου που προκαλούνται από αεραγωγούς, καμπύλες, μεταβάσεις, γρίλιες, φίλτρα και λοιπά εξαρτήματα.

Ψυκτικές επιδόσεις σε σύστημα 2 σωλήνων

Στις συνθήκες δοκιμής που χρησιμοποιεί σήμερα η Galletti για ψύξη —νερό 7/12 °C και αέρας εισόδου 27 °C ξηρού βολβού και 19 °C υγρού βολβού— το μοντέλο 34 προσφέρει:

• Συνολική ψυκτική ισχύς στην ελάχιστη ταχύτητα: 1,57 kW.
• Συνολική ψυκτική ισχύς στη μεσαία ταχύτητα: 2,69 kW.
• Συνολική ψυκτική ισχύς στη μέγιστη ταχύτητα: 2,96 kW.

Η αντίστοιχη αισθητή ψυκτική ισχύς είναι:

• Ελάχιστη: 1,07 kW.
• Μεσαία: 1,86 kW.
• Μέγιστη: 2,03 kW.

Οι πραγματικές επιδόσεις θα διαφέρουν ανάλογα με τη θερμοκρασία του νερού, τις συνθήκες του αέρα εισόδου, την υδραυλική παροχή και την ταχύτητα του ανεμιστήρα.

Επιδόσεις στη θέρμανση

Με νερό 45/40 °C και αέρα εισόδου 20 °C, η Galletti δηλώνει για τη διαμόρφωση 2 σωλήνων:

• Θερμική ισχύς στην ελάχιστη ταχύτητα: 1,59 kW.
• Θερμική ισχύς στη μεσαία ταχύτητα: 2,80 kW.
• Θερμική ισχύς στη μέγιστη ταχύτητα: 3,10 kW.

Οι τιμές αυτές καθιστούν το DUCTIMAX κατάλληλο για ενσωμάτωση σε υδρονικά συστήματα που τροφοδοτούνται από αντλίες θερμότητας, ψύκτες, λέβητες ή άλλες συμβατές πηγές, εφόσον η υδραυλική διαστασιολόγηση γίνει για τις πραγματικές συνθήκες του έργου.

Υδραυλική παροχή στην ψύξη

Για τις ονομαστικές συνθήκες ψύξης, η απαιτούμενη παροχή νερού είναι:

• Ελάχιστη ταχύτητα: 274 l/h.
• Μεσαία ταχύτητα: 476 l/h.
• Μέγιστη ταχύτητα: 527 l/h.

Οι αντίστοιχες απώλειες φορτίου στη μπαταρία είναι:

• Ελάχιστη: 3 kPa.
• Μεσαία: 7 kPa.
• Μέγιστη: 9 kPa.

Υδραυλική παροχή στη θέρμανση

Με τις ονομαστικές συνθήκες θέρμανσης, οι παροχές είναι:

• Ελάχιστη ταχύτητα: 276 l/h.
• Μεσαία ταχύτητα: 488 l/h.
• Μέγιστη ταχύτητα: 538 l/h.

Οι υδραυλικές απώλειες φορτίου είναι:

• Ελάχιστη: 2 kPa.
• Μεσαία: 6 kPa.
• Μέγιστη: 8 kPa.

Μπαταρία ανταλλαγής 4 σειρών

Το DUCTIMAX 34 ενσωματώνει μια κύρια μπαταρία 4 σειρών, αποτελούμενη από σωλήνες χαλκού και πτερύγια αλουμινίου ενωμένα με μηχανική εκτόνωση.

Η διαμόρφωση αυτή αυξάνει την επιφάνεια θερμικής ανταλλαγής σε σχέση με μοντέλα 3 σειρών και επιτρέπει υψηλότερες επιδόσεις με περιορισμένη παροχή αέρα.

Η μπαταρία περιλαμβάνει συλλέκτες και στοιχεία για τη διευκόλυνση της εξαέρωσης του υδραυλικού κυκλώματος.

Υδραυλικές συνδέσεις 1/2"

Ο κύριος εναλλάκτης χρησιμοποιεί θηλυκές υδραυλικές συνδέσεις 1/2".

Η Galletti σχεδιάζει τις συνδέσεις της σειράς DUCTIMAX ώστε να μπορούν να αντιστραφούν με περιστροφή της μπαταρίας όταν το επιτρέπει η εγκατάσταση, προσφέροντας ευελιξία κατά την τοποθέτηση.

Φυγοκεντρικοί ανεμιστήρες διπλής αναρρόφησης

Η μονάδα χρησιμοποιεί φυγοκεντρικούς ανεμιστήρες διπλής αναρρόφησης με πτερύγια κυρτά προς τα εμπρός.

Οι ανεμιστήρες ζυγοσταθμίζονται στατικά και δυναμικά και συνδέονται απευθείας με τον ηλεκτρικό κινητήρα, μειώνοντας τους κραδασμούς και επιτρέποντας την επίτευξη της απαιτούμενης πίεσης για λειτουργία με αεραγωγούς.

Ηλεκτρική κατανάλωση του ανεμιστήρα

Η απορροφούμενη ισχύς μεταβάλλεται ανάλογα με την ταχύτητα λειτουργίας:

• Ελάχιστη ταχύτητα: 34 W.
• Μεσαία ταχύτητα: 85 W.
• Μέγιστη ταχύτητα: 106 W.

Η ονομαστική ηλεκτρική τροφοδοσία της μονάδας είναι 230 V μονοφασική, 50 Hz.

Επίπεδα θορύβου

Η Galletti δηλώνει για το μοντέλο 34 συνολική ηχητική ισχύ:

• Ελάχιστη ταχύτητα: 39 dB(A).
• Μεσαία ταχύτητα: 50 dB(A).
• Μέγιστη ταχύτητα: 54 dB(A).

Η αντίστοιχη ηχητική ισχύς του συνόλου αναρρόφησης και ακτινοβολίας είναι 37 / 48 / 52 dB(A), ενώ στην προώθηση διαμορφώνεται σε 36 / 47 / 51 dB(A).

Το αντιληπτό επίπεδο θορύβου στον χώρο θα εξαρτηθεί από τον σχεδιασμό του δικτύου αεραγωγών, τη μόνωση, τις ψευδοροφές, τις γρίλιες και την απόσταση από τις ζώνες χρήσης.

Συμπαγής σχεδίαση για ψευδοροφή

Το DUCTIMAX έχει αναπτυχθεί ειδικά για οριζόντια εντοιχισμένη εγκατάσταση σε ψευδοροφή.

Η κατασκευή παρουσιάζει πολύ μικρό ύψος που διευκολύνει την τοποθέτησή του όπου ο διαθέσιμος κατακόρυφος χώρος είναι περιορισμένος.

Για τα μοντέλα 33-34, οι κύριες διαστάσεις είναι περίπου:

• Συνολικό πλάτος: 968 mm.
• Βάθος: 665 mm.
• Ύψος: 250 mm.
• Βάρος: περίπου 33 kg.

Κατασκευή από γαλβανισμένο χάλυβα

Ο φέρων σκελετός του fancoil είναι κατασκευασμένος από γαλβανισμένη χαλυβδόφυλλα.

Το εσωτερικό περιλαμβάνει θερμοακουστική μόνωση για τη μείωση τόσο των θερμικών απωλειών όσο και της μετάδοσης θορύβου προς την ψευδοροφή και τον κλιματιζόμενο χώρο.

Ενσωματωμένος δίσκος συμπυκνωμάτων

Το DUCTIMAX ενσωματώνει μέσα στη δομή του τον κύριο δίσκο συλλογής του νερού συμπύκνωσης που παράγεται κατά τη λειτουργία σε ψύξη.

Η Galletti τοποθετεί τον δίσκο σε θετική πίεση σε σχέση με το σημείο εκκένωσης για να διευκολύνει την απομάκρυνση των συμπυκνωμάτων.

Η σύνδεση αποστράγγισης που αναφέρεται στο διαστασιολογικό σχέδιο για αυτή τη σειρά είναι περίπου 17 mm.

Εγκατάσταση μέσω αεραγωγών

Καθώς πρόκειται για κρυφό fancoil, ο κλιματιζόμενος αέρας διανέμεται από τη μονάδα μέσω δικτύου αεραγωγών προς γρίλιες ή διαχυτές που βρίσκονται στις ζώνες που επιθυμείται να κλιματιστούν.

Αυτό το σύστημα επιτρέπει:

• Την απόκρυψη της εσωτερικής μονάδας μέσα στην ψευδοροφή.
• Τη μείωση της οπτικής επίδρασης στον χώρο.
• Την επιλογή της θέσης των γριλιών προσαγωγής και επιστροφής.
• Την προσαρμογή της κατανομής του αέρα στην εσωτερική αρχιτεκτονική.
• Τον κλιματισμό μιας ζώνης μέσω σωστά διαστασιολογημένου δικτύου αεραγωγών.

Διαθέσιμα φίλτρα αέρα

Η σειρά DUCTIMAX δέχεται αναγεννώμενα συστήματα φιλτραρίσματος από ακρυλική ίνα σε διαφορετικές κλάσεις ανάλογα με τη διαμόρφωση και τα επιλεγμένα αξεσουάρ.

Η Galletti προβλέπει φίλτρα G2, G3 και G4, επιτρέποντας την προσαρμογή του επιπέδου φιλτραρίσματος στις ανάγκες του έργου.

Η παρουσία και η συγκεκριμένη κλάση του φίλτρου πρέπει να ελέγχονται σύμφωνα με τη διαμόρφωση που παραδίδεται, καθώς η σειρά διαθέτει διαφορετικές εκδόσεις και αξεσουάρ.

Μεγάλη γκάμα αξεσουάρ

Το DUCTIMAX μπορεί να συμπληρωθεί με πολλά αξεσουάρ για την προσαρμογή της μονάδας στον σχεδιασμό της εγκατάστασης:

• Βαλβίδες 3 δρόμων με ενεργοποιητή.
• Ηλεκτρομηχανικοί έλεγχοι.
• Ηλεκτρονικοί έλεγχοι με μικροεπεξεργαστή.
• Έλεγχοι MYCOMFORT και EVO.
• Αισθητήρες θερμοκρασίας και υγρασίας.
• Πληνουμ προσαγωγής και αναρρόφησης.
• Συνδέσεις για εύκαμπτους σωλήνες Ø200 mm.
• Ευθύγραμμα και γωνιακά ρακόρ 90°.
• Γρίλιες αναρρόφησης και προσαγωγής.
• Βοηθητική ηλεκτρική αντίσταση.
• Βοηθητικοί δίσκοι συμπυκνωμάτων.
• Αξεσουάρ φιλτραρίσματος.

Τα στοιχεία αυτά πρέπει να θεωρούνται προαιρετικά, εκτός αν η εμπορική διαμόρφωση της προμήθειας ορίζει ρητά το αντίθετο.

Πιστοποίηση Eurovent

Η σειρά DUCTIMAX διαθέτει πιστοποιημένες επιδόσεις Eurovent.

Οι ονομαστικές τιμές παροχής αέρα, διαθέσιμης πίεσης, ισχύος, καταναλώσεων και θερμικών επιδόσεων που δηλώνει η Galletti δημοσιεύονται σύμφωνα με τις συνθήκες δοκιμής που καθορίζονται στην τεχνική της τεκμηρίωση.

Τεχνικά χαρακτηριστικά του Galletti DM34D1L0000030B

• Μάρκα: Galletti.
• Σειρά: DUCTIMAX.
• Εμπορικό μοντέλο: 34D.
• Κωδικός: DM34D1L0000030B.
• Τύπος: καναλιζόμενο υδρονικό fancoil μέσης πίεσης.
• Εγκατάσταση: οριζόντια σε ψευδοροφή.
• Διαμόρφωση: 2 σωλήνων.
• Μοτέρ: πολυταχύτητο.
• Αριθμός ταχυτήτων: έως 7.
• Πιστοποιημένες ταχύτητες αναφοράς: 1 / 6 / 7.
• Τροφοδοσία: 230 V / 1 φάση / 50 Hz.
• Ονομαστική παροχή αέρα: 195 / 360 / 402 m³/h.
• Διαθέσιμη στατική πίεση: 19 / 50 / 63 Pa.
• Απορροφούμενη ηλεκτρική ισχύς: 34 / 85 / 106 W.
• Συνολική ψυκτική ισχύς: 1,57 / 2,69 / 2,96 kW.
• Αισθητή ψυκτική ισχύς: 1,07 / 1,86 / 2,03 kW.
• Θερμική ισχύς: 1,59 / 2,80 / 3,10 kW.
• Παροχή νερού στην ψύξη: 274 / 476 / 527 l/h.
• Απώλεια φορτίου στην ψύξη: 3 / 7 / 9 kPa.
• Παροχή νερού στη θέρμανση: 276 / 488 / 538 l/h.
• Απώλεια φορτίου στη θέρμανση: 2 / 6 / 8 kPa.
• Αριθμός σειρών κύριας μπαταρίας: 4.
• Υλικό μπαταρίας: σωλήνες χαλκού και πτερύγια αλουμινίου.
• Υδραυλικές συνδέσεις: 1/2" θηλυκές.
• Ανεμιστήρες: φυγοκεντρικοί διπλής αναρρόφησης.
• Συνολική ηχητική ισχύς: 39 / 50 / 54 dB(A).
• Περίπου πλάτος: 968 mm.
• Βάθος: 665 mm.
• Ύψος: 250 mm.
• Βάρος: περίπου 33 kg.
• Αποστράγγιση συμπυκνωμάτων: περίπου 17 mm.
• Πιστοποίηση επιδόσεων: Eurovent.

Συμπαγές fancoil μέσης πίεσης για κλιματισμό με αεραγωγούς

Το Galletti DUCTIMAX 34D DM34D1L0000030B συνδυάζει μορφή μόλις 250 mm ύψους με μοτέρ 7 ταχυτήτων, μπαταρία 4 σειρών και έως 63 Pa διαθέσιμης πίεσης, προσφέροντας μια λύση ιδιαίτερα κατάλληλη για κρυφές υδρονικές εγκαταστάσεις σε ψευδοροφή.

Η δυνατότητα προσαρμογής της παροχής μεταξύ των διαφορετικών επιπέδων ταχύτητας επιτρέπει την εξισορρόπηση θερμικών επιδόσεων, διαθέσιμης πίεσης και θορύβου λειτουργίας ανάλογα με τα χαρακτηριστικά του αεραγωγού. Με έως 2,96 kW ψύξης και 3,10 kW θέρμανσης υπό τις τρέχουσες ονομαστικές συνθήκες της Galletti, αποτελεί μια ευέλικτη μονάδα για οικιακά και τριτογενή έργα κλιματισμού με νερό.
