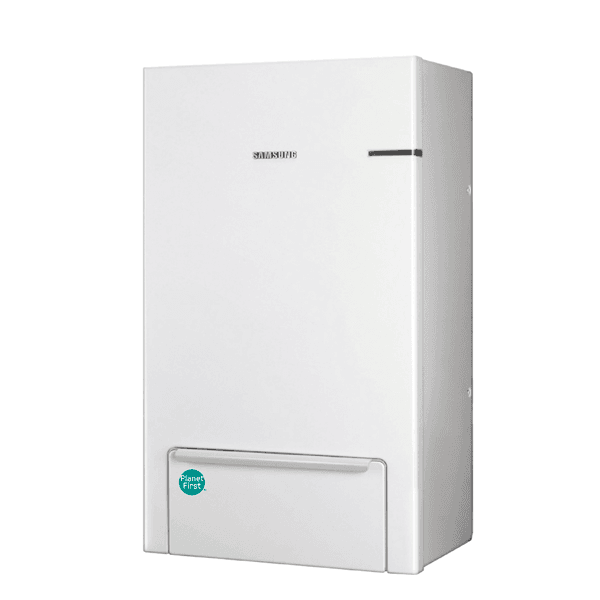

Σετ Hydro χωρίς ενσωματωμένη δεξαμενή Samsung TDM Plus R410A 12 kW

Το Hydro Kit Samsung EHS TDM Plus AE160BNYDEH/EU είναι ένα επιτοίχιο υδραυλικό module χωρίς ενσωματωμένο δοχείο, σχεδιασμένο να αποτελεί μέρος συστημάτων αεροθερμίας Samsung EHS TDM Plus με ψυκτικό R410A. Η μονάδα αυτή μετατρέπει την ενέργεια του ψυκτικού κυκλώματος που προέρχεται από την εξωτερική μονάδα σε ζεστό ή κρύο νερό για την τροφοδοσία υδρονικών συστημάτων θέρμανσης και ψύξης, με δυνατότητα λειτουργίας σε διαμορφώσεις TDM Plus 12 και 16 kW, ανάλογα με την εξωτερική μονάδα με την οποία συνδυάζεται.

Σε εγκατάσταση 12 kW, αυτό το Hydro Kit μπορεί να συνδυαστεί με την εξωτερική μονάδα Samsung AE120MXTPEH/EU. Το προκύπτον σύστημα παρέχει ονομαστική ισχύ 12 kW τόσο στη θέρμανση όσο και στην ψύξη. Η ίδια αναφορά υδραυλικού module είναι επίσης συμβατή με την εξωτερική μονάδα AE160MXTPEH/EU για τη διαμόρφωση συστήματος έως 16 kW στη θέρμανση.

Κύρια χαρακτηριστικά του Samsung AE160BNYDEH/EU

• Μάρκα: Samsung.
• Σειρά: EHS TDM Plus.
• Κωδικός: AE160BNYDEH/EU.
• Τύπος: Hydro Kit ή επιτοίχιο υδραυλικό module.
• Σύστημα: διαιρούμενη αεροθερμία TDM Plus.
• Ενσωματωμένο δοχείο ΖΝΧ: όχι.
• Ψυκτικό του συστήματος: R410A.
• Συμβατές διαμορφώσεις: 12 και 16 kW.
• Τροφοδοσία: μονοφασική 220-240 V, 50 Hz.
• Ηλεκτρική αντίσταση υποβοήθησης: 6 kW.
• Θερμοκρασία προσαγωγής στη θέρμανση: 15-55 °C.
• Θερμοκρασία προσαγωγής στην ψύξη: 5-25 °C.
• Υδραυλικές συνδέσεις: 1 1/4".
• Ψυκτική σύνδεση υγρού: 9,52 mm (3/8").
• Ψυκτική σύνδεση αερίου: 15,88 mm (5/8").
• Διαστάσεις: 510 x 850 x 315 mm.
• Καθαρό βάρος: 45,5 kg σύμφωνα με το τρέχον δελτίο προϊόντος της Samsung.

Hydro Kit για συστήματα Samsung EHS TDM Plus

Το AE160BNYDEH/EU λειτουργεί ως διεπαφή μεταξύ του ψυκτικού κυκλώματος της αντλίας θερμότητας και του υδραυλικού κυκλώματος της κατοικίας ή του κτιρίου. Λαμβάνει τη θερμική ενέργεια που παράγεται από την εξωτερική μονάδα και τη μεταφέρει στο νερό που στη συνέχεια κυκλοφορεί προς τα διάφορα τερματικά κλιματισμού.

Μπορεί να χρησιμοποιηθεί για την τροφοδοσία εγκαταστάσεων όπως ενδοδαπέδια θέρμανση, fan coils, θερμαντικά σώματα χαμηλής θερμοκρασίας και άλλα συμβατά υδραυλικά τερματικά. Μπορεί επίσης να αποτελέσει μέρος συστήματος για παραγωγή ζεστού νερού χρήσης μέσω κατάλληλα διαστασιολογημένου εξωτερικού δοχείου.

Τεχνολογία TDM Plus: αέρα-νερού και αέρα-αέρα

Η τεχνολογία Samsung TDM Plus επιτρέπει τον συνδυασμό κλιματισμού αέρα-νερού και αέρα-αέρα μέσα στο ίδιο σύστημα. Αυτό καθιστά δυνατή τη χρήση του υδρονικού κυκλώματος για ενδοδαπέδια θέρμανση ή υδραυλικά τερματικά και, ταυτόχρονα, την ενσωμάτωση συμβατών εσωτερικών μονάδων άμεσης εκτόνωσης για ταχύτερη θερμική απόκριση σε ορισμένους χώρους.

Αυτή η αρχιτεκτονική προσφέρει ευελιξία στον σχεδιασμό της εγκατάστασης, καθώς επιτρέπει τον συνδυασμό διαφορετικών συστημάτων εκπομπής με μία μόνο συμβατή εξωτερική μονάδα TDM Plus.

Συμβατό με συστήματα 12 και 16 kW

Ο κωδικός AE160BNYDEH/EU μπορεί να λειτουργήσει με διαφορετικές εξωτερικές μονάδες TDM Plus. Η Samsung προβλέπει συγκεκριμένα τον συνδυασμό του με:

• AE120MXTPEH/EU: μονοφασική διαμόρφωση 12 kW.
• AE160MXTPEH/EU: μονοφασική διαμόρφωση 16 kW.

Με την εξωτερική μονάδα AE120MXTPEH/EU, το σύστημα προσφέρει ονομαστική ισχύ θέρμανσης 12 kW στους A7/W35 και ονομαστική ισχύ ψύξης 12 kW στους A35/W18.

Με την εξωτερική μονάδα AE160MXTPEH/EU, το σύνολο φτάνει έως 16 kW ονομαστικά στη θέρμανση και 14,5 kW στην ψύξη.

Θερμοκρασία νερού για θέρμανση και ψύξη

Το υδραυλικό module επιτρέπει λειτουργία με διαφορετικές θερμοκρασίες προσαγωγής ανάλογα με την επιλεγμένη λειτουργία. Η Samsung ορίζει θερμοκρασία εξόδου νερού:

• Θέρμανση: από 15 έως 55 °C.
• Λειτουργία μέσω αντλίας θερμότητας: από 25 έως 55 °C υπό τις συνθήκες που ορίζει η Samsung.
• Ψύξη: από 5 έως 25 °C.

Αυτό το ευρύ εύρος επιτρέπει την προσαρμογή του συστήματος σε εγκαταστάσεις ενδοδαπέδιας θέρμανσης/δροσισμού, fan coils και άλλων υδραυλικών τερματικών σχεδιασμένων για λειτουργία με αντλία θερμότητας.

Χωρίς ενσωματωμένο δοχείο ζεστού νερού

Το AE160BNYDEH/EU είναι ένα επιτοίχιο Hydro Kit χωρίς ενσωματωμένο δοχείο. Αυτό επιτρέπει την ξεχωριστή επιλογή του καταλληλότερου δοχείου ζεστού νερού χρήσης για τις ανάγκες κάθε έργου.

Αυτή η διαμόρφωση διαφέρει από τις λύσεις Samsung ClimateHub, οι οποίες ενσωματώνουν το δοχείο ΖΝΧ μέσα στην ίδια την εσωτερική μονάδα. Η επιτοίχια μορφή είναι ιδιαίτερα ενδιαφέρουσα όταν υπάρχει ήδη συμβατό δοχείο ή όταν επιθυμείται η εγκατάσταση εξωτερικού δοχείου με συγκεκριμένη χωρητικότητα.

Ηλεκτρική αντίσταση υποβοήθησης 6 kW

Το Hydro Kit ενσωματώνει ηλεκτρική αντίσταση υποβοήθησης 6 kW. Το στοιχείο αυτό μπορεί να παρέχει πρόσθετη υποστήριξη στο υδραυλικό σύστημα όταν οι συνθήκες λειτουργίας ή η διαμόρφωση του συστήματος το απαιτούν.

Η λειτουργία της αντίστασης διαχειρίζεται μέσω του συστήματος ελέγχου της εγκατάστασης και πρέπει να ρυθμίζεται σύμφωνα με τις θερμικές ανάγκες, τη διαθέσιμη ηλεκτρική ισχύ και τις παραμέτρους που ορίζει η Samsung.

Ανεξάρτητος έλεγχος 2 ζωνών

Η Samsung ενσωματώνει στη σειρά EHS τη λειτουργία ελέγχου 2 ζωνών. Αυτή η δυνατότητα επιτρέπει την ταυτόχρονη διαχείριση δύο κυκλωμάτων που απαιτούν διαφορετικές θερμοκρασίες νερού, διευκολύνοντας εγκαταστάσεις με διαφορετικούς τύπους τερματικών.

Για παράδειγμα, μπορεί να χρησιμοποιηθεί μία ζώνη για ενδοδαπέδια θέρμανση χαμηλής θερμοκρασίας και μία άλλη για τερματικά που χρειάζονται διαφορετική θερμοκρασία προσαγωγής, εφόσον το υδραυλικό σύστημα σχεδιαστεί με τα αντίστοιχα στοιχεία ρύθμισης.

Έτοιμο για ενσωμάτωση φωτοβολταϊκών και Smart Grid

Η σειρά Samsung EHS TDM Plus διαθέτει λειτουργίες έτοιμες για ενσωμάτωση με φωτοβολταϊκά συστήματα και Smart Grid. Η λειτουργία φωτοβολταϊκής ενσωμάτωσης επιτρέπει την προσαρμογή της λειτουργίας λαμβάνοντας υπόψη τη διαθεσιμότητα ηλιακής παραγωγής, ενώ η συμβατότητα Smart Grid επιτρέπει την απόκριση σε συγκεκριμένα σήματα ενός έξυπνου ηλεκτρικού δικτύου.

Οι λειτουργίες αυτές εξαρτώνται από τη διαμόρφωση του συστήματος και την εγκατάσταση των απαραίτητων στοιχείων ελέγχου.

Υδραυλικές συνδέσεις 1 1/4"

Οι συνδέσεις εισόδου και εξόδου νερού του Hydro Kit έχουν μέγεθος 1 1/4". Αυτή η διάμετρος έχει σχεδιαστεί για να διαχειρίζεται τις απαιτούμενες υδραυλικές παροχές των διαμορφώσεων υψηλής ισχύος που είναι συμβατές με το module.

Η διαστασιολόγηση των σωληνώσεων, της αντλίας, του δοχείου διαστολής, των στοιχείων ασφαλείας και του υπόλοιπου κυκλώματος πρέπει να γίνεται σύμφωνα με την απαιτούμενη παροχή και τις τεχνικές προδιαγραφές της Samsung.

Ψυκτικές συνδέσεις για R410A

Το module συνδέεται με την εξωτερική μονάδα μέσω ψυκτικών σωληνώσεων. Για αυτόν τον κωδικό η Samsung ορίζει:

• Γραμμή υγρού: 9,52 mm (3/8").
• Γραμμή αερίου: 15,88 mm (5/8").

Το κύκλωμα αποτελεί μέρος ενός διαιρούμενου συστήματος με ψυκτικό R410A. Η εγκατάσταση και ο χειρισμός του ψυκτικού κυκλώματος πρέπει να πραγματοποιούνται από εξουσιοδοτημένο προσωπικό, τηρώντας τις αποστάσεις, τις υψομετρικές διαφορές, τη φόρτιση ψυκτικού και τις λοιπές συνθήκες που ορίζει η Samsung.

Μονοφασική τροφοδοσία

Ο κωδικός AE160BNYDEH/EU αντιστοιχεί στη μονοφασική έκδοση του υδραυλικού module. Η τροφοδοσία του είναι 220-240 V στα 50 Hz.

Η Samsung διαθέτει επίσης τη παραλλαγή AE160BNYDGH/EU με τριφασική τροφοδοσία για έργα όπου απαιτείται αυτός ο τύπος ηλεκτρικής παροχής.

Συμπαγής επιτοίχια μορφή

Καθώς δεν ενσωματώνει δοχείο, το Hydro Kit παρουσιάζει συμπαγείς διαστάσεις για μονάδα υδραυλικής ισχύος αυτής της κατηγορίας:

• Πλάτος: 510 mm.
• Ύψος: 850 mm.
• Βάθος: 315 mm.
• Καθαρό βάρος: περίπου 45,5 kg.

Η επιτοίχια μορφή του διευκολύνει την εγκατάσταση σε τεχνικούς χώρους και εσωτερικούς χώρους όπου επιθυμείται ο διαχωρισμός του υδραυλικού module από το δοχείο ΖΝΧ.

Μειωμένο επίπεδο θορύβου

Καθώς πρόκειται για εσωτερικό υδραυλικό module, η ακουστική λειτουργία είναι σημαντικά πιο διακριτική από εκείνη μιας εξωτερικής μονάδας. Το τρέχον δελτίο της Samsung δηλώνει ηχητική πίεση 38 dB(A) και ηχητική ισχύ 55 dB(A) για αυτόν τον κωδικό.

Η πραγματική ακουστική αίσθηση θα εξαρτηθεί επίσης από τη θέση εγκατάστασης, τη στήριξη στον τοίχο, την κυκλοφορία του νερού και τα χαρακτηριστικά της υδραυλικής εγκατάστασης.

Παραγωγή ζεστού νερού χρήσης με εξωτερικό δοχείο

Παρότι το AE160BNYDEH/EU δεν ενσωματώνει δοχείο ΖΝΧ, μπορεί να ενσωματωθεί σε εγκαταστάσεις που προορίζονται για παραγωγή ζεστού νερού χρήσης μέσω συμβατού εξωτερικού δοχείου και των απαραίτητων υδραυλικών και στοιχείων ελέγχου.

Αυτή η λύση επιτρέπει την επιλογή του όγκου του δοχείου ανάλογα με τον αριθμό των χρηστών και την προβλεπόμενη κατανάλωση, προσφέροντας μεγαλύτερη ευελιξία από μια μονάδα με ενσωματωμένο δοχείο σταθερής χωρητικότητας.

Εφαρμογές του Hydro Kit Samsung TDM Plus

• Αεροθερμία για μονοκατοικίες.
• Εγκαταστάσεις θέρμανσης με ενδοδαπέδια θέρμανση.
• Συμβατά συστήματα ενδοδαπέδιας δροσισμού.
• Εγκαταστάσεις με fan coils.
• Θερμαντικά σώματα χαμηλής θερμοκρασίας.
• Παραγωγή ΖΝΧ μέσω εξωτερικού δοχείου.
• Συστήματα TDM Plus που συνδυάζουν αέρα-νερό και αέρα-αέρα.
• Εγκαταστάσεις με δύο υδραυλικές ζώνες σε διαφορετικές θερμοκρασίες.
• Έργα με συμβατή ενσωμάτωση φωτοβολταϊκών ή Smart Grid.

Τεχνικά στοιχεία του Samsung AE160BNYDEH/EU

• Κατασκευαστής: Samsung.
• Οικογένεια: EHS.
• Σειρά: TDM Plus.
• Κωδικός: AE160BNYDEH/EU.
• Τύπος: επιτοίχιο Hydro Kit.
• Λειτουργία: αντλία θερμότητας αέρα-νερού.
• Ψυκτικό του συστήματος: R410A.
• Ενσωματωμένο δοχείο: όχι.
• Συμβατότητα ισχύος: συστήματα TDM Plus 12 και 16 kW.
• Τροφοδοσία: 1 φάση, 220-240 V, 50 Hz.
• Ηλεκτρική αντίσταση υποβοήθησης: 6 kW.
• Θερμοκρασία εξόδου στη θέρμανση: 15-55 °C.
• Θερμοκρασία εξόδου στην ψύξη: 5-25 °C.
• Υδραυλική σύνδεση εισόδου/εξόδου: 1 1/4".
• Ψυκτική σύνδεση υγρού: 9,52 mm (3/8").
• Ψυκτική σύνδεση αερίου: 15,88 mm (5/8").
• Ηχητική πίεση: 38 dB(A).
• Ηχητική ισχύς: 55 dB(A).
• Διαστάσεις: 510 x 850 x 315 mm.
• Καθαρό βάρος: 45,5 kg σύμφωνα με το τρέχον δελτίο της Samsung.
• Έλεγχος 2 ζωνών: συμβατός.
• Ενσωμάτωση φωτοβολταϊκών: συμβατή ανάλογα με τη διαμόρφωση.
• Smart Grid Ready: ναι, ανάλογα με τη διαμόρφωση.

Hydro Kit για εγκατάσταση TDM Plus 12 kW

Σε συνδυασμό με την εξωτερική μονάδα Samsung AE120MXTPEH/EU, το AE160BNYDEH/EU αποτελεί μέρος ενός συστήματος EHS TDM Plus με 12 kW ονομαστικά στη θέρμανση και 12 kW στην ψύξη. Αυτή η διαμόρφωση επιτρέπει τη χρήση αεροθερμίας αέρα-νερού για υδρονικό κλιματισμό και, χάρη στην τεχνολογία TDM Plus, τον συνδυασμό της με κλιματισμό αέρα-αέρα μέσω των συμβατών εσωτερικών μονάδων.

Η επιτοίχια μορφή του χωρίς ενσωματωμένο δοχείο παρέχει ελευθερία επιλογής εξωτερικού δοχείου ΖΝΧ, ενώ η αντίσταση υποβοήθησης 6 kW, ο έλεγχος δύο ζωνών και οι λειτουργίες έτοιμες για ενσωμάτωση φωτοβολταϊκών και Smart Grid διευρύνουν τις δυνατότητες διαμόρφωσης της εγκατάστασης.

Το Hydro Kit πρέπει να συνδυάζεται με συμβατή εξωτερική μονάδα TDM Plus και με τα απαραίτητα υδραυλικά εξαρτήματα, δοχείο ΖΝΧ, ελέγχους και αξεσουάρ για την ολοκλήρωση του συστήματος. Η διαστασιολόγηση, η ψυκτική και υδραυλική εγκατάσταση και η θέση σε λειτουργία πρέπει να πραγματοποιούνται από εξειδικευμένους επαγγελματίες σύμφωνα με την τεχνική τεκμηρίωση της Samsung και την ισχύουσα νομοθεσία.
