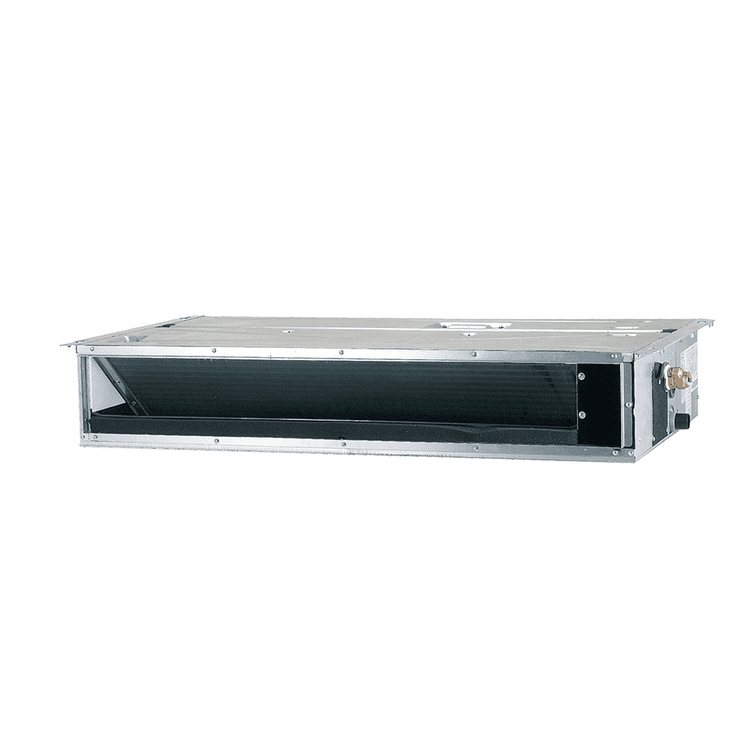

Μονάδα εσωτερικού χώρου αεροθερμίας αγωγού Samsung EHS TDM Plus 9 kW

Η εσωτερική μονάδα αεραγωγών Samsung EHS TDM Plus AE090ANMPEH/EU είναι μια μονάδα κλιματισμού μέσης στατικής πίεσης, σχεδιασμένη να ενσωματώνεται σε συστήματα αεροθερμίας Samsung TDM Plus. Προσφέρει ονομαστική ισχύ 9,0 kW στην ψύξη και 10,0 kW στη θέρμανση, παρέχοντας κλιματισμό αέρα μέσω διακριτικής εγκατάστασης, με τη μονάδα κρυμμένη στην ψευδοροφή και τη διανομή μέσω αεραγωγών και γριλιών.

Το μοντέλο αυτό ξεχωρίζει για την υψηλή του απόδοση, τη ρυθμιζόμενη εξωτερική στατική πίεση έως 147,1 Pa, το σύστημα Auto ESP, τη δυνατότητα ρύθμισης της εισαγωγής αέρα από το κάτω ή το πίσω μέρος και την ενσωματωμένη αντλία αποστράγγισης συμπυκνωμάτων. Αυτά τα χαρακτηριστικά προσφέρουν ευελιξία τόσο κατά τον σχεδιασμό όσο και κατά την εγκατάσταση οικιακών και επαγγελματικών συστημάτων κλιματισμού.

Ισχύς 9,0 kW στην ψύξη και 10,0 kW στη θέρμανση

Η Samsung AE090ANMPEH/EU παρέχει ονομαστική ισχύ ψύξης 9,0 kW και ονομαστική ισχύ θέρμανσης 10,0 kW. Η υψηλή της ισχύς επιτρέπει τη χρήση της σε εγκαταστάσεις που απαιτούν κλιματισμό μεγαλύτερων χώρων μέσω κεντρικής διανομής αέρα.

Καθώς πρόκειται για εσωτερική μονάδα, πρέπει να λειτουργεί σε συνδυασμό με μια συμβατή εξωτερική μονάδα Samsung EHS TDM Plus. Η πραγματική απόδοση, η λειτουργικότητα και η ενεργειακή αποδοτικότητα του συνόλου θα εξαρτηθούν από τον επιλεγμένο συνδυασμό, τις συνθήκες λειτουργίας και τον σχεδιασμό της εγκατάστασης.

Εγκατάσταση με αεραγωγούς πλήρως ενσωματωμένη

Η μορφή αεραγωγών επιτρέπει την εγκατάσταση της εσωτερικής μονάδας πάνω από ψευδοροφή, διατηρώντας την εκτός οπτικού πεδίου. Ο κλιματιζόμενος αέρας διανέμεται μέσω δικτύου αεραγωγών και γριλιών, προσφέροντας μια λύση ιδιαίτερα κατάλληλη όταν επιδιώκεται καθαρή αισθητική στους επιμέρους χώρους.

Η μονάδα έχει διαστάσεις 1.200 x 250 x 700 mm, με ύψος μόλις 250 mm που διευκολύνει την ενσωμάτωσή της σε τεχνικούς χώρους και ψευδοροφές.

Auto ESP για αυτόματη ρύθμιση πίεσης και παροχής

Η λειτουργία Auto ESP της Samsung επιτρέπει τη βελτιστοποίηση της στατικής πίεσης και του όγκου αέρα αυτόματα, ανάλογα με τα χαρακτηριστικά του δικτύου αεραγωγών.

Η τεχνολογία αυτή διευκολύνει την εκκίνηση της μονάδας και βοηθά στη διατήρηση σωστής κατανομής αέρα χωρίς να εξαρτάται αποκλειστικά από χειροκίνητες ρυθμίσεις. Η Samsung αναφέρει ότι το Auto ESP βελτιστοποιεί τον όγκο και την πίεση του αέρα, συμβάλλοντας σε ομοιόμορφη λειτουργία και στη μείωση του θορύβου που σχετίζεται με λανθασμένη ρύθμιση.

Η εξωτερική στατική πίεση μπορεί να ρυθμιστεί σε εύρος από 0 έως 147,1 Pa, με τυπική τιμή περίπου 39,2 Pa, παρέχοντας περιθώριο προσαρμογής σε διαφορετικά μήκη και διαμορφώσεις αεραγωγών.

Είσοδος αέρα από κάτω ή από πίσω

Η εσωτερική μονάδα Samsung EHS TDM Plus επιτρέπει τη ρύθμιση της αναρρόφησης αέρα από το κάτω μέρος ή από το πίσω μέρος. Αυτή η διπλή δυνατότητα διευκολύνει την προσαρμογή της μονάδας στον διαθέσιμο χώρο και στη διάταξη της επιστροφής αέρα που προβλέπεται σε κάθε έργο.

Η ευελιξία στην αναρρόφηση είναι ιδιαίτερα χρήσιμη σε εγκαταστάσεις ψευδοροφής, όπου η αρχιτεκτονική διαρρύθμιση μπορεί να περιορίζει τη θέση των αεραγωγών ή των γριλιών επιστροφής.

Παροχή αέρα έως 27 m³/min

Η AE090ANMPEH/EU ενσωματώνει ανεμιστήρα τύπου Sirocco με διαφορετικές ταχύτητες λειτουργίας για την προσαρμογή της παροχής στις ανάγκες κλιματισμού.

• Υψηλή παροχή αέρα: 27 m³/min.
• Μεσαία παροχή αέρα: 22 m³/min.
• Χαμηλή παροχή αέρα: 16 m³/min.
• Μέγιστη ισοδύναμη παροχή: περίπου 1.620 m³/h.

Ο συνδυασμός υψηλής παροχής με διαθέσιμη πίεση έως 147,1 Pa επιτρέπει τη λειτουργία με δίκτυα αεραγωγών προσαρμοσμένα σε εγκαταστάσεις κλιματισμού μέσης πίεσης.

Λειτουργία με ελεγχόμενα επίπεδα θορύβου

Η εσωτερική μονάδα έχει σχεδιαστεί ώστε να προσφέρει άνετη λειτουργία ακόμη και με την ισχύ που απαιτούν εγκαταστάσεις μεγαλύτερου μεγέθους. Σύμφωνα με το τεχνικό δελτίο του προϊόντος, παρουσιάζει τα ακόλουθα επίπεδα ηχητικής πίεσης ανά ταχύτητα ανεμιστήρα:

• Υψηλή ταχύτητα: 37 dB(A).
• Μεσαία ταχύτητα: 32 dB(A).
• Χαμηλή ταχύτητα: 27 dB(A).
• Ηχητική ισχύς: 58 dB(A).

Το τελικό ακουστικό επίπεδο που γίνεται αντιληπτό σε κάθε χώρο θα εξαρτηθεί επίσης από τον σχεδιασμό του δικτύου αεραγωγών, τη μόνωση, τις χρησιμοποιούμενες γρίλιες, την ταχύτητα του αέρα και τις συνθήκες εγκατάστασης.

Ενσωματωμένη αντλία συμπυκνωμάτων

Η αντλία αποστράγγισης συμπυκνωμάτων είναι ενσωματωμένη στάνταρ στη Samsung AE090ANMPEH/EU, διευκολύνοντας την απομάκρυνση του νερού που παράγεται κατά τη λειτουργία στην ψύξη.

Αυτό το χαρακτηριστικό προσφέρει μεγαλύτερη ευελιξία στον σχεδιασμό της διαδρομής αποχέτευσης, ειδικά όταν δεν είναι δυνατή η απορροή των συμπυκνωμάτων μόνο με βαρύτητα.

Η μονάδα διαθέτει σύνδεση αποστράγγισης VP25.

Περιλαμβανόμενη ηλεκτρονική εκτονωτική βαλβίδα

Η μονάδα ενσωματώνει από το εργοστάσιο μια ηλεκτρονική εκτονωτική βαλβίδα EEV, η οποία ελέγχει τη ροή του ψυκτικού μέσα στο ψυκτικό κύκλωμα.

Η Samsung AE090ANMPEH/EU λειτουργεί με ψυκτικό R410A στο πλαίσιο συμβατών διαμορφώσεων EHS TDM Plus.

Ψυκτικές συνδέσεις

Οι προβλεπόμενες ψυκτικές συνδέσεις για αυτή τη μονάδα είναι:

• Σωλήνας υγρού: 9,52 mm (3/8").
• Σωλήνας αερίου: 15,88 mm (5/8").
• Σωλήνας αποστράγγισης: VP25.

Οι διαστάσεις των σωληνώσεων και οι υπόλοιπες συνθήκες εγκατάστασης πρέπει να τηρούν τις τεχνικές οδηγίες της Samsung για τον συγκεκριμένο συνδυασμό εσωτερικής και εξωτερικής μονάδας.

Προαιρετικό κιτ SPi για επεξεργασία αέρα

Η Samsung προσφέρει ως προαιρετικό αξεσουάρ ένα κιτ ιονιστή πλάσματος SPi για αυτή τη σειρά μονάδων αεραγωγών. Το σύστημα παράγει ενεργά ιόντα και έχει σχεδιαστεί για να συμπληρώνει την επεξεργασία του αέρα που κυκλοφορεί μέσω της μονάδας.

Το κιτ SPi είναι προαιρετικό αξεσουάρ και δεν περιλαμβάνεται στον βασικό εξοπλισμό της μονάδας.

Ενσωμάτωση με το σύστημα Samsung EHS TDM Plus

Η τεχνολογία Samsung EHS TDM Plus επιτρέπει τον συνδυασμό, μέσα στην ίδια λύση, λειτουργιών κλιματισμού αέρα-αέρα και εφαρμογών ενός συμβατού συστήματος αεροθερμίας αέρα-νερού.

Η AE090ANMPEH/EU λειτουργεί ως εσωτερική μονάδα άμεσης εκτόνωσης με αεραγωγούς, παρέχοντας ψύξη και θέρμανση μέσω αέρα. Για να λειτουργήσει, πρέπει να συνδεθεί με κατάλληλη εξωτερική μονάδα TDM Plus, εντός διαμόρφωσης που υποστηρίζεται από τη Samsung.

Αυτή η αρχιτεκτονική επιτρέπει την ανάπτυξη ολοκληρωμένων λύσεων κλιματισμού, στις οποίες μπορούν να συνυπάρχουν εσωτερικές μονάδες αέρα με άλλα στοιχεία του συστήματος EHS, ανάλογα με τις θερμικές ανάγκες του κτιρίου.

Επιλογές ελέγχου Samsung

Η Samsung διαθέτει διαφορετικά συμβατά αξεσουάρ ελέγχου για τη σειρά EHS TDM Plus, επιτρέποντας την προσαρμογή της διαχείρισης του συστήματος στις ανάγκες κάθε εγκατάστασης.

• MWR-WG01KN: προηγμένο ενσύρματο χειριστήριο.
• MWR-SH11N: ενσύρματο χειριστήριο αφής.
• AR-EH03E: ασύρματο χειριστήριο, χρησιμοποιείται μαζί με τον αντίστοιχο δέκτη σε εγκαταστάσεις αεραγωγών.
• AR-CH01E: ασύρματο χειριστήριο SolarCell, ανάλογα με τη συμβατή διαμόρφωση.
• MRK-A10N: κιτ δέκτη για ορισμένα ασύρματα χειριστήρια σε μοντέλα αεραγωγών.
• MIM-H04EN: κιτ WiFi για συμβατές διαμορφώσεις του συστήματος.

Τα απαραίτητα αξεσουάρ θα εξαρτηθούν από τον τύπο ελέγχου που θα επιλεγεί και από τη συνολική διαμόρφωση της εγκατάστασης, επομένως πρέπει να επιλέγονται σύμφωνα με την τεχνική τεκμηρίωση της Samsung.

Τεχνικά χαρακτηριστικά της Samsung AE090ANMPEH/EU

• Μάρκα: Samsung.
• Κωδικός: AE090ANMPEH/EU.
• Σειρά: EHS TDM Plus.
• Τύπος: εσωτερική μονάδα αεραγωγών μέσης πίεσης.
• Λειτουργία: αντλία θερμότητας.
• Ονομαστική ισχύς στην ψύξη: 9,0 kW.
• Ονομαστική ισχύς στη θέρμανση: 10,0 kW.
• Τροφοδοσία: μονοφασική, 220-240 V, 50 Hz.
• Ονομαστική ένταση: 1,20 A.
• Ηλεκτρική κατανάλωση της εσωτερικής μονάδας στην ψύξη: 0,135 kW.
• Ηλεκτρική κατανάλωση της εσωτερικής μονάδας στη θέρμανση: 0,135 kW.
• Τύπος ανεμιστήρα: Sirocco.
• Παροχή αέρα υψηλή / μεσαία / χαμηλή: 27 / 22 / 16 m³/min.
• Μέγιστη παροχή αέρα: περίπου 1.620 m³/h.
• Ελάχιστη / τυπική / μέγιστη εξωτερική στατική πίεση: 0 / 39,23 / 147,10 Pa.
• Ηχητική πίεση υψηλή / μεσαία / χαμηλή: 37 / 32 / 27 dB(A).
• Ηχητική ισχύς: 58 dB(A).
• Ψυκτικό: R410A.
• Έλεγχος ψυκτικού: ηλεκτρονική εκτονωτική βαλβίδα EEV περιλαμβάνεται.
• Ψυκτική σύνδεση υγρού: 9,52 mm (3/8").
• Ψυκτική σύνδεση αερίου: 15,88 mm (5/8").
• Σύνδεση αποστράγγισης: VP25.
• Αντλία αποστράγγισης: ενσωματωμένη.
• Καθαρές διαστάσεις (πλάτος x ύψος x βάθος): 1.200 x 250 x 700 mm.
• Καθαρό βάρος: 35,4 kg.
• Είσοδος αέρα: κάτω ή πίσω.
• Αυτόματη ρύθμιση πίεσης: Auto ESP.
• Κιτ επεξεργασίας αέρα SPi: προαιρετικό.

Μονάδα αεραγωγών υψηλής απόδοσης για αεροθερμία Samsung

Η Samsung EHS TDM Plus AE090ANMPEH/EU 9 kW είναι μια λύση ιδιαίτερα κατάλληλη για εγκαταστάσεις που αναζητούν ισχυρό και διακριτικό κλιματισμό μέσω αεραγωγών. Η ικανότητά της για 9,0 kW σε ψύξη και 10,0 kW σε θέρμανση συνδυάζεται με μέγιστη παροχή 1.620 m³/h και στατική πίεση έως 147,1 Pa, ώστε να προσαρμόζεται σε δίκτυα διανομής αέρα με διαφορετικά χαρακτηριστικά.

Λειτουργίες όπως το Auto ESP, η είσοδος αέρα από κάτω ή πίσω, η ηλεκτρονική εκτονωτική βαλβίδα και η ενσωματωμένη αντλία συμπυκνωμάτων απλοποιούν την εγκατάσταση και διευκολύνουν την προσαρμογή της σε οικιακά και επαγγελματικά έργα.

Σημαντικό: αυτό το προϊόν αφορά μόνο την εσωτερική μονάδα αεραγωγών. Για να λειτουργήσει το σύστημα, πρέπει να συνδυαστεί με μια συμβατή εξωτερική μονάδα Samsung EHS TDM Plus και με τους αεραγωγούς, τις γρίλιες, τα χειριστήρια και τα υπόλοιπα στοιχεία που απαιτούνται για κάθε εγκατάσταση.
