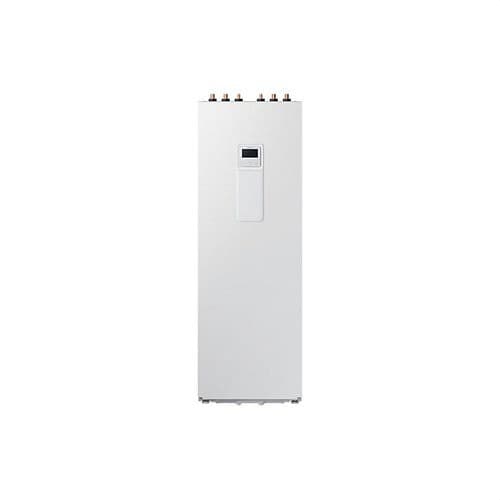

Εσωτερική μονάδα Samsung ClimateHub με ενσωματωμένο δοχείο 260 L

Η εσωτερική μονάδα Samsung ClimateHub Split AE260RNWSEG/EU είναι ένα υδραυλικό module για συστήματα αεροθερμίας Samsung EHS που ενσωματώνει σε μία μόνο συσκευή τα βασικά εξαρτήματα που απαιτούνται για τον κλιματισμό και την παραγωγή ζεστού νερού χρήσης. Περιλαμβάνει δοχείο ΖΝΧ 260 λίτρων, κυκλοφορητή, δοχείο διαστολής, εναλλάκτη θερμότητας και ηλεκτρικές αντιστάσεις υποβοήθησης, προσφέροντας μια compact λύση για οικιακές εγκαταστάσεις θέρμανσης, ψύξης και ζεστού νερού.

Ο ενσωματωμένος σχεδιασμός του επιτρέπει τη μείωση του αριθμού των εξωτερικών εξαρτημάτων που απαιτούνται και απλοποιεί την εγκατάσταση σε σύγκριση με λύσεις που αποτελούνται από ξεχωριστό hydro kit και δοχείο αποθήκευσης. Με διαστάσεις 595 x 1.800 x 700 mm, το Samsung ClimateHub μπορεί να εγκατασταθεί σε τεχνικούς χώρους, πλυσταριά και άλλες εσωτερικές ζώνες που προορίζονται για εξοπλισμό κλιματισμού.

Ενσωματωμένο δοχείο ΖΝΧ 260 λίτρων

Το Samsung AE260RNWSEG/EU ενσωματώνει δοχείο ζεστού νερού χρήσης με ονομαστική χωρητικότητα 260 λίτρα και ωφέλιμο όγκο 254 λίτρα. Αυτή η χωρητικότητα απευθύνεται σε κατοικίες που απαιτούν υψηλό απόθεμα ζεστού νερού για την κάλυψη των συνήθων αναγκών σε ντους, μπάνια και άλλα σημεία κατανάλωσης.

Ο συσσωρευτής είναι κατασκευασμένος από ανοξείδωτο χάλυβα SUS 316L, υλικό ιδιαίτερα κατάλληλο για εφαρμογές ζεστού νερού χρήσης λόγω της αντοχής του στη διάβρωση.

Το δοχείο επιτρέπει μέγιστη πίεση νερού 10 bar και μέγιστη θερμοκρασία αποθήκευσης 70 °C. Επιπλέον, διαθέτει μόνωση από αφρό πολυουρεθάνης για τη μείωση των θερμικών απωλειών και τη διατήρηση του ζεστού νερού για μεγαλύτερο χρονικό διάστημα.

Πλήρως ενσωματωμένη λύση ClimateHub

Ένα από τα βασικά πλεονεκτήματα του Samsung ClimateHub Split είναι η ενσωμάτωση διαφορετικών υδραυλικών εξαρτημάτων μέσα σε μία μόνο μονάδα. Αυτό μειώνει τον αριθμό των ανεξάρτητων στοιχείων που πρέπει να εγκατασταθούν στον τεχνικό χώρο και διευκολύνει τον σχεδιασμό του συστήματος.

Η μονάδα ενσωματώνει:

• Δοχείο ΖΝΧ: ονομαστική χωρητικότητα 260 λίτρα.
• Κυκλοφορητή νερού: τεχνολογία BLDC Inverter.
• Δοχείο διαστολής: εσωτερικός όγκος 8 λίτρα.
• Εναλλάκτη θερμότητας: συγκολλημένος εναλλάκτης πλακών.
• Αντίσταση υποβοήθησης για θέρμανση: 2 kW.
• Βυθιζόμενη αντίσταση για ΖΝΧ: 3 kW.
• Συστήματα ασφαλείας: βαλβίδες, αισθητήρας ροής και θερμικές προστασίες.

Η ενσωμάτωση αυτών των εξαρτημάτων συμβάλλει σε μια πιο τακτοποιημένη και compact εγκατάσταση, μειώνοντας παράλληλα τις εξωτερικές υδραυλικές συνδέσεις που απαιτούνται.

Παραγωγή ζεστού νερού χρήσης

Το ενσωματωμένο δοχείο είναι σχεδιασμένο για να καλύπτει τις ανάγκες σε ζεστό νερό χρήσης της κατοικίας. Η Samsung αποδίδει σε αυτό το μοντέλο προφίλ φορτίου XL και ενεργειακή κλάση A+ για θέρμανση νερού.

Ο συσσωρευτής μπορεί να φτάσει μέγιστη θερμοκρασία νερού 70 °C και διαθέτει βυθιζόμενη ηλεκτρική αντίσταση 3 kW στα 230 V που λειτουργεί ως υποβοήθηση όταν οι συνθήκες του συστήματος το απαιτούν.

Το σύνολο περιλαμβάνει επίσης βαλβίδα ασφαλείας θερμοκρασίας και πίεσης για το δοχείο, με σκοπό την προστασία του κυκλώματος από μη φυσιολογικές συνθήκες λειτουργίας.

Θέρμανση και ψύξη με νερό

Εκτός από την παραγωγή ΖΝΧ, η εσωτερική μονάδα Samsung ClimateHub διαχειρίζεται το υδραυλικό κύκλωμα που προορίζεται για τον κλιματισμό της κατοικίας. Μπορεί να λειτουργήσει με συστήματα εκπομπής συμβατά με αεροθερμία, όπως ενδοδαπέδια θέρμανση και δροσισμό, fan coils ή εκπομπούς χαμηλής θερμοκρασίας, εφόσον έχουν διαστασιολογηθεί σωστά για τις θερμοκρασίες λειτουργίας του συστήματος.

Η Samsung καθορίζει εύρος θερμοκρασίας προσαγωγής νερού 15 έως 65 °C στη θέρμανση και 5 έως 25 °C στην ψύξη.

Χάρη σε αυτό το εύρος θερμοκρασιών, το σύστημα μπορεί να προσαρμοστεί σε διαφορετικούς τύπους υδραυλικών εγκαταστάσεων, πάντα εντός των συνθηκών και ρυθμίσεων που επιτρέπονται από τη σχετική εξωτερική μονάδα Samsung EHS.

Ενσωματωμένος κυκλοφορητής BLDC Inverter

Η AE260RNWSEG/EU ενσωματώνει πρωτεύοντα κυκλοφορητή νερού BLDC Inverter, αποφεύγοντας την ανάγκη προσθήκης ανεξάρτητης κύριας αντλίας κυκλοφορίας σε πολλές διαμορφώσεις.

Η αντλία μπορεί να φτάσει μέγιστη στατική πίεση 9,5 mAq και λειτουργεί σε συνδυασμό με τον έλεγχο του συστήματος ώστε να προσαρμόζει την κυκλοφορία του νερού στις ανάγκες λειτουργίας.

Η μονάδα διαθέτει επίσης αισθητήρα ροής με εύρος ανίχνευσης 5 έως 60 λίτρα ανά λεπτό, ο οποίος χρησιμοποιείται για την παρακολούθηση της σωστής υδραυλικής λειτουργίας.

Δοχείο διαστολής 8 λίτρων

Μέσα στο ίδιο το ClimateHub ενσωματώνεται δοχείο διαστολής 8 λίτρων με καθορισμένη πίεση λειτουργίας 0,3 MPa.

Το στοιχείο αυτό επιτρέπει την απορρόφηση των μεταβολών του όγκου του νερού που προκαλούνται από τις αλλαγές θερμοκρασίας στο κύκλωμα κλιματισμού. Η καταλληλότητα του ενσωματωμένου δοχείου για κάθε εγκατάσταση θα πρέπει να ελέγχεται κατά τη διαστασιολόγηση του υδραυλικού κυκλώματος, ιδιαίτερα σε κυκλώματα με μεγάλο συνολικό όγκο νερού.

Εναλλάκτης θερμότητας πλακών

Η μονάδα χρησιμοποιεί συγκολλημένο εναλλάκτη θερμότητας πλακών για τη μεταφορά θερμότητας μεταξύ του ψυκτικού κυκλώματος και του υδραυλικού κυκλώματος.

Αυτός ο τύπος εναλλάκτη προσφέρει μεγάλη επιφάνεια εναλλαγής σε compact μορφή, συμβάλλοντας στη μείωση του απαιτούμενου χώρου για την ενσωμάτωση του υδραυλικού συνόλου μέσα στο ίδιο το ClimateHub.

Ηλεκτρική αντίσταση εφεδρείας για θέρμανση

Το Samsung AE260RNWSEG/EU ενσωματώνει ηλεκτρική αντίσταση υποβοήθησης 2 kW στα 230 V. Το στοιχείο αυτό μπορεί να συμπληρώσει τη λειτουργία της αντλίας θερμότητας όταν οι συνθήκες της εγκατάστασης ή η θερμική ζήτηση το απαιτούν.

Η αντίσταση διαθέτει προστασία μέσω θερμικής ασφάλειας και αποτελεί μέρος του συστήματος ασφαλείας και υποβοήθησης του υδραυλικού συνόλου.

Αθόρυβη λειτουργία

Η εσωτερική μονάδα ClimateHub έχει σχεδιαστεί ώστε να διατηρεί χαμηλά επίπεδα θορύβου. Η Samsung αναφέρει ηχητική πίεση 26 dB(A) και ηχητική ισχύ 40 dB(A) για την εσωτερική μονάδα.

Αυτά τα χαρακτηριστικά διευκολύνουν την εγκατάστασή της στο εσωτερικό της κατοικίας ή σε τεχνικούς χώρους κοντά σε χώρους διαβίωσης, πάντα με σεβασμό στις οδηγίες τοποθέτησης του κατασκευαστή.

Έτοιμο για φωτοβολταϊκά και Smart Grid

Το Samsung ClimateHub είναι έτοιμο για ενσωμάτωση με φωτοβολταϊκά συστήματα και Smart Grid, επιτρέποντας την ένταξη του συστήματος αεροθερμίας σε πιο εξελιγμένες οικιακές ενεργειακές εγκαταστάσεις.

Αυτό το χαρακτηριστικό διευκολύνει την αξιοποίηση στρατηγικών ενεργειακής διαχείρισης όταν τα υπόλοιπα εξαρτήματα και οι έλεγχοι της εγκατάστασης είναι συμβατά και ρυθμισμένα σωστά.

Διαισθητικός έλεγχος του συστήματος

Η σειρά ClimateHub υποστηρίζει ελεγκτές Samsung που είναι σχεδιασμένοι για τη διαχείριση των διαφορετικών λειτουργιών του συστήματος. Μέσω συμβατού χειριστηρίου είναι δυνατή η ρύθμιση παραμέτρων όπως η θερμοκρασία, τα ωράρια λειτουργίας και οι ανάγκες θέρμανσης, ψύξης και ΖΝΧ.

Το σύστημα επιτρέπει επίσης τη λειτουργία με διαφορετικές θερμοκρασίες setpoint για διαφορετικές υδραυλικές ζώνες, χαρακτηριστικό χρήσιμο όταν μια κατοικία συνδυάζει, για παράδειγμα, ενδοδαπέδια θέρμανση χαμηλής θερμοκρασίας με άλλους εκπομπούς που απαιτούν διαφορετικές συνθήκες.

Προαιρετική συνδεσιμότητα με Samsung SmartThings

Η Samsung προβλέπει τη δυνατότητα προσθήκης συνδεσιμότητας WiFi μέσω συμβατού κιτ που αγοράζεται ξεχωριστά. Με κατάλληλα διαμορφωμένη εγκατάσταση, το σύστημα μπορεί να παρακολουθείται και να ελέγχεται εξ αποστάσεως μέσω της εφαρμογής Samsung SmartThings.

Οι διαθέσιμες λειτουργίες εξαρτώνται από το κιτ επικοινωνίας, τον ελεγκτή και τη συγκεκριμένη διαμόρφωση της εγκατάστασης. Η απομακρυσμένη πρόσβαση απαιτεί σύνδεση στο Internet και συμβατό λογαριασμό Samsung.

Υδραυλικές και ψυκτικές συνδέσεις

Το Samsung ClimateHub Split AE260RNWSEG/EU διαθέτει τις απαραίτητες συνδέσεις για την ενσωμάτωσή του με την εξωτερική μονάδα και με τα υδραυλικά κυκλώματα κλιματισμού και ζεστού νερού χρήσης.

• Ψυκτική σύνδεση υγρού: 6,35 mm (1/4").
• Ψυκτική σύνδεση αερίου: 15,88 mm (5/8").
• Συνδέσεις κλιματισμού: 28 mm.
• Συνδέσεις ζεστού νερού χρήσης: 22 mm.
• Σύνδεση δευτερεύουσας επιστροφής ΖΝΧ: 22 mm.

Η ψυκτική και υδραυλική εγκατάσταση πρέπει να πραγματοποιείται σύμφωνα με τη διαστασιολόγηση του συστήματος και με σεβασμό στις προδιαγραφές της Samsung για την επιλεγμένη εξωτερική μονάδα.

Ενσωματωμένα συστήματα ασφαλείας

Η μονάδα ενσωματώνει διάφορες διατάξεις που προορίζονται για την προστασία του υδραυλικού κυκλώματος και του δοχείου ΖΝΧ.

• Βαλβίδα εκτόνωσης πίεσης κυκλώματος: ρυθμισμένη στα 2,9 bar.
• Αισθητήρας ροής: εύρος 5 έως 60 λίτρα ανά λεπτό.
• Βαλβίδα θερμοκρασίας και πίεσης του δοχείου: 7 bar και 90 °C.
• Θερμικές προστασίες: ενσωματωμένες στους ηλεκτρικούς θερμαντήρες.

Τα στοιχεία αυτά αποτελούν μέρος της προστασίας του εξοπλισμού, αν και η συνολική εγκατάσταση θα πρέπει να περιλαμβάνει όλες τις πρόσθετες διατάξεις που απαιτούνται από τη νομοθεσία και από το αντίστοιχο υδραυλικό έργο.

Τεχνικά χαρακτηριστικά του Samsung AE260RNWSEG/EU

• Μάρκα: Samsung.
• Κωδικός: AE260RNWSEG/EU.
• Σειρά: EHS ClimateHub Split.
• Τύπος: υδραυλική μονάδα Split με ενσωματωμένο δοχείο ΖΝΧ.
• Εφαρμογή: θέρμανση, ψύξη και παραγωγή ζεστού νερού χρήσης.
• Τροφοδοσία εσωτερικής μονάδας: μονοφασική, 220-240 V, 50 Hz.
• Ονομαστική χωρητικότητα δοχείου: 260 λίτρα.
• Καθαρός όγκος δοχείου: 254 λίτρα.
• Υλικό δοχείου: ανοξείδωτος χάλυβας SUS 316L.
• Μέγιστη πίεση δοχείου: 10 bar.
• Μέγιστη θερμοκρασία νερού δοχείου: 70 °C.
• Μόνωση δοχείου: αφρός πολυουρεθάνης.
• Προφίλ φορτίου ΖΝΧ: XL.
• Ενεργειακή κλάση θέρμανσης νερού: A+.
• Βυθιζόμενη αντίσταση ΖΝΧ: 3 kW.
• Ηλεκτρική αντίσταση υποβοήθησης: 2 kW.
• Ενσωματωμένο δοχείο διαστολής: 8 λίτρα.
• Κυκλοφορητής: BLDC Inverter.
• Μέγιστη στατική πίεση αντλίας: 9,5 mAq.
• Εναλλάκτης: συγκολλημένες πλάκες.
• Εύρος αισθητήρα ροής: 5-60 λίτρα/λεπτό.
• Θερμοκρασία προσαγωγής στη θέρμανση: 15-65 °C.
• Θερμοκρασία προσαγωγής στην ψύξη: 5-25 °C.
• Ηχητική πίεση: 26 dB(A).
• Ηχητική ισχύς: 40 dB(A).
• Βαθμός προστασίας: IPX1.
• Καθαρές διαστάσεις (πλάτος x ύψος x βάθος): 595 x 1.800 x 700 mm.
• Καθαρό βάρος: 146 kg.
• Ψυκτική σύνδεση υγρού: 6,35 mm (1/4").
• Ψυκτική σύνδεση αερίου: 15,88 mm (5/8").
• Υδραυλικές συνδέσεις κλιματισμού: 28 mm.
• Συνδέσεις ΖΝΧ: 22 mm.
• Προετοιμασία για φωτοβολταϊκά και Smart Grid: ναι.

Compact σχεδιασμός για ευκολότερη εγκατάσταση

Παρότι ενσωματώνει δοχείο μεγάλης χωρητικότητας και διαφορετικά υδραυλικά εξαρτήματα, το ClimateHub διατηρεί κάθετη μορφή με πλάτος 595 mm. Αυτή η διαμόρφωση επιτρέπει τη συγκέντρωση σε σχετικά μικρή επιφάνεια μεγάλου μέρους των στοιχείων που παραδοσιακά θα καταλάμβαναν διαφορετικές ζώνες του τεχνικού χώρου.

Η all-in-one φιλοσοφία διευκολύνει επίσης την πρόσβαση στα εσωτερικά εξαρτήματα κατά τις εργασίες εγκατάστασης και συντήρησης, συμβάλλοντας σε έναν πιο τακτοποιημένο τεχνικό χώρο.

Μια ολοκληρωμένη λύση για συστήματα αεροθερμίας Samsung EHS

Το Samsung ClimateHub AE260RNWSEG/EU με ενσωματωμένο δοχείο 260 λίτρων είναι μια εσωτερική μονάδα ιδιαίτερα κατάλληλη για εγκαταστάσεις αεροθερμίας όπου επιδιώκεται η ενσωμάτωση σε μία μόνο συσκευή της υδραυλικής διαχείρισης του κλιματισμού και μιας υψηλής ικανότητας αποθήκευσης ζεστού νερού χρήσης.

Το δοχείο από ανοξείδωτο χάλυβα, ο κυκλοφορητής Inverter, το δοχείο διαστολής, οι αντιστάσεις υποβοήθησης και ο εναλλάκτης πλακών επιτρέπουν τη μείωση του αριθμού των ανεξάρτητων εξαρτημάτων της εγκατάστασης, ενώ η συμβατότητα με συστήματα ελέγχου Samsung και η προετοιμασία για Smart Grid προσφέρουν πρόσθετες δυνατότητες ενεργειακής διαχείρισης.

Σημαντικό: αυτή η αναφορά αφορά την εσωτερική μονάδα ClimateHub Split. Για να λειτουργήσει ένα σύστημα αεροθερμίας απαιτείται να συνδυαστεί με συμβατή εξωτερική μονάδα Samsung EHS Split, καθώς και με τους απαραίτητους ελέγχους, υδραυλικά στοιχεία και αξεσουάρ ανάλογα με τα χαρακτηριστικά κάθε εγκατάστασης. Η τελική ισχύς, η απόδοση και το εύρος λειτουργίας του συστήματος θα εξαρτηθούν από την επιλεγμένη εξωτερική μονάδα και από τη συνολική διαμόρφωση.
