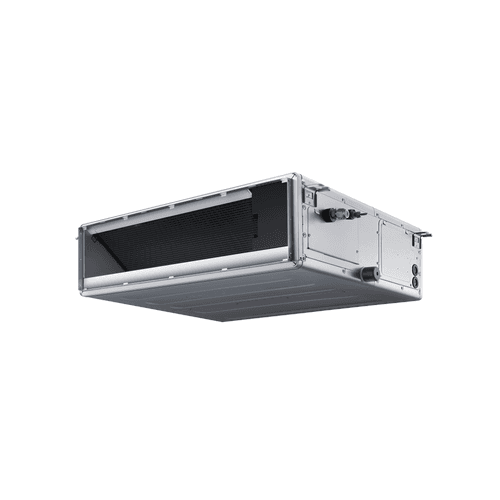

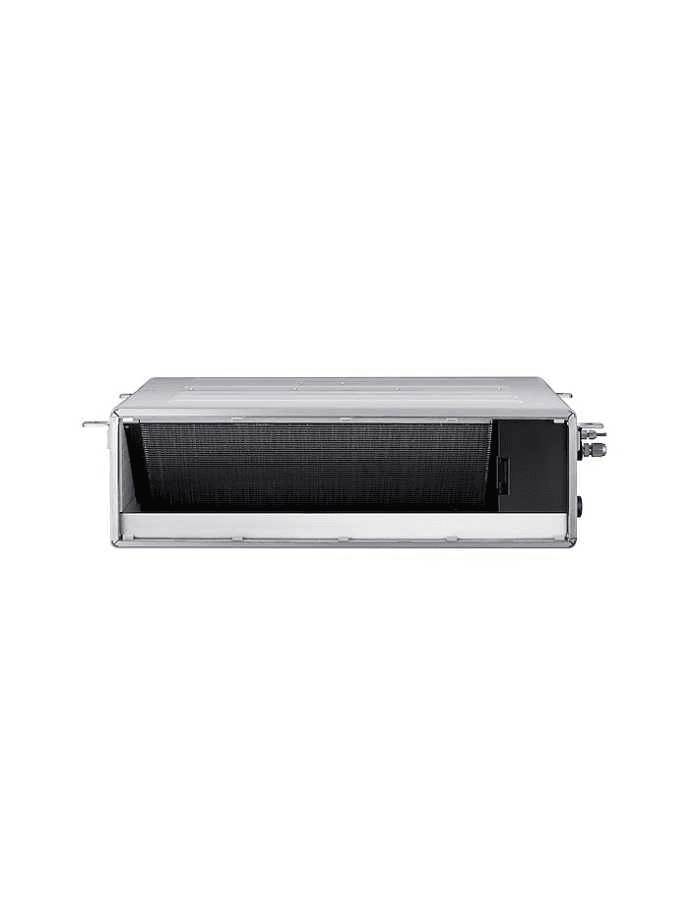

Εσωτερική μονάδα αεροθερμίας αγωγού Samsung EHS TDM Plus 7,1 kW

Η εσωτερική μονάδα αεραγωγών Samsung EHS TDM Plus AE071ANMPEH/EU έχει σχεδιαστεί για κλιματισμό χώρων μέσω διανομής αέρα με αεραγωγούς, παραμένοντας κρυφή πάνω από την ψευδοροφή. Προσφέρει ονομαστική ισχύ 7,1 kW στην ψύξη και 8,0 kW στη θέρμανση και αποτελεί μέρος του συστήματος Samsung TDM Plus, το οποίο επιτρέπει τον συνδυασμό κλιματισμού αέρα-αέρα και αέρα-νερού μέσα στην ίδια εγκατάσταση.

Ο σχεδιασμός της ως αεραγωγός μέσης πίεσης, η λειτουργία Auto ESP και η ρυθμιζόμενη εξωτερική στατική πίεση έως 147,1 Pa διευκολύνουν την προσαρμογή της σε δίκτυα αεραγωγών με διαφορετικά χαρακτηριστικά. Επιπλέον, διαθέτει δύο δυνατότητες επιστροφής αέρα, κάτω ή πίσω, ενσωματωμένη αντλία συμπυκνωμάτων και ελάχιστο επίπεδο θορύβου μόλις 27 dB(A).

Κύρια χαρακτηριστικά της Samsung AE071ANMPEH/EU

• Μάρκα: Samsung.
• Σειρά: EHS TDM Plus.
• Κωδικός: AE071ANMPEH/EU.
• Τύπος: εσωτερική μονάδα αεραγωγών μέσης πίεσης.
• Λειτουργία: αντλία θερμότητας.
• Ονομαστική ισχύς στην ψύξη: 7,1 kW.
• Ονομαστική ισχύς στη θέρμανση: 8,0 kW.
• Τροφοδοσία: μονοφασική, 220-240 V, 50 Hz.
• Παροχή αέρα: 21 / 18 / 13 m³/min σε υψηλή, μεσαία και χαμηλή ταχύτητα.
• Εξωτερική στατική πίεση: 0 / 29,42 / 147,10 Pa.
• Λειτουργία Auto ESP: ναι.
• Ηχητική πίεση: 36 / 32 / 27 dB(A).
• Ηχητική ισχύς: 57 dB(A).
• Αντλία συμπυκνωμάτων: ενσωματωμένη.
• Είσοδος αέρα: κάτω ή πίσω.
• Ανεμιστήρας: τύπου Sirocco.
• Ψυκτικό μέσο του συστήματος: R410A.
• Ηλεκτρονική εκτονωτική βαλβίδα: ενσωματωμένη.
• Διαστάσεις: 850 x 250 x 700 mm.
• Καθαρό βάρος: 27,9 kg.

Εσωτερική μονάδα για συστήματα Samsung EHS TDM Plus

Η AE071ANMPEH/EU ανήκει στη σειρά Samsung EHS TDM Plus, ένα σύστημα σχεδιασμένο για να συνδυάζει κλιματισμό μέσω αέρα και υδρονική κλιματιστική λύση μέσα στην ίδια εγκατάσταση. Αυτή η μονάδα αεραγωγών αντιστοιχεί στο τμήμα αέρα-αέρα του συστήματος και επιτρέπει την απευθείας κλιματιστική κάλυψη των χώρων μέσω δικτύου αεραγωγών.

Σε μια σωστά διαμορφωμένη εγκατάσταση TDM Plus, το σύστημα μπορεί να συνδυάσει εσωτερικές μονάδες αέρα με υδραυλικό κύκλωμα για ενδοδαπέδια θέρμανση, fan coils, συμβατά θερμαντικά σώματα ή παραγωγή ζεστού νερού χρήσης, ανάλογα με τα υπόλοιπα εγκατεστημένα εξαρτήματα.

7,1 kW στην ψύξη και 8,0 kW στη θέρμανση

Η μονάδα παρέχει ονομαστική ψυκτική ικανότητα 7,1 kW, που αντιστοιχεί περίπου σε 24.200 BTU/h, και ονομαστική θερμική ικανότητα 8,0 kW.

Αυτές οι επιδόσεις επιτρέπουν τη χρήση της σε μεσαίους ή μεγάλους χώρους σε οικιακά ή επαγγελματικά έργα, εφόσον η απαιτούμενη ισχύς έχει υπολογιστεί εκ των προτέρων λαμβάνοντας υπόψη την επιφάνεια, τη μόνωση, τον προσανατολισμό, τα εσωτερικά φορτία και τις κλιματικές συνθήκες.

Αεραγωγός μέσης πίεσης

Η Samsung ορίζει αυτό το μοντέλο ως μονάδα αεραγωγών μέσης πίεσης. Αυτή η διαμόρφωση επιτρέπει την υπέρβαση απωλειών φορτίου μεγαλύτερων από εκείνες μιας μονάδας χαμηλής πίεσης και προσφέρει μεγαλύτερη ευελιξία στον σχεδιασμό του δικτύου προσαγωγής και επιστροφής.

Η εξωτερική στατική πίεση μπορεί να ρυθμιστεί μεταξύ 0 και 147,10 Pa, με τυπική τιμή περίπου 29,42 Pa. Αυτό διευκολύνει την προσαρμογή της λειτουργίας του ανεμιστήρα στην πραγματική αντίσταση φίλτρων, περσίδων και αεραγωγών της εγκατάστασης.

Auto ESP για αυτόματη ρύθμιση της στατικής πίεσης

Η λειτουργία Auto ESP επιτρέπει τη βελτιστοποίηση της εξωτερικής στατικής πίεσης και της παροχής αέρα της μονάδας. Η Samsung έχει αναπτύξει αυτή τη λειτουργία για να διευκολύνει την εκκίνηση των μονάδων αεραγωγών μέσης πίεσης και να προσαρμόζει τον ανεμιστήρα στα χαρακτηριστικά της εγκατάστασης.

Η σωστή ρύθμιση της πίεσης βοηθά στη διατήρηση κατάλληλης παροχής στις διάφορες περσίδες και στην αποφυγή τόσο ανεπαρκούς ροής όσο και υπερβολικής ταχύτητας αέρα που μπορεί να προκαλέσει θόρυβο.

Εκτός από την αυτόματη ρύθμιση, η εξωτερική στατική πίεση μπορεί να διαμορφωθεί μέσω συμβατού χειριστηρίου.

Παροχή αέρα έως 21 m³/min

Η μονάδα ενσωματώνει ανεμιστήρα τύπου Sirocco με τρία βασικά επίπεδα λειτουργίας. Η Samsung δηλώνει τις ακόλουθες παροχές:

• Υψηλή ταχύτητα: 21 m³/min.
• Μεσαία ταχύτητα: 18 m³/min.
• Χαμηλή ταχύτητα: 13 m³/min.

Ο συνδυασμός παροχής αέρα και στατικής πίεσης επιτρέπει τη διανομή του κλιματιζόμενου αέρα μέσω διαφορετικών κλάδων και περσίδων, εφόσον το δίκτυο αεραγωγών έχει διαστασιολογηθεί και εξισορροπηθεί σωστά.

Είσοδος αέρα κάτω ή πίσω

Η Samsung AE071ANMPEH/EU επιτρέπει τη διαμόρφωση της επιστροφής αέρα από το κάτω μέρος ή από το πίσω μέρος της μονάδας. Αυτή η διπλή δυνατότητα προσφέρει ευελιξία κατά την εγκατάσταση, ειδικά όταν ο διαθέσιμος χώρος στην ψευδοροφή είναι περιορισμένος.

Ο εγκαταστάτης μπορεί να επιλέξει τη διαμόρφωση που είναι πιο κατάλληλη ανάλογα με τη θέση της μονάδας, τη θέση των περσίδων επιστροφής και τον σχεδιασμό του δικτύου αεραγωγών.

Μόλις 250 mm ύψος

Η μονάδα έχει ύψος μόλις 250 mm, γεγονός που διευκολύνει την τοποθέτησή της σε ψευδοροφές με περιορισμένο χώρο εγκατάστασης. Οι συνολικές διαστάσεις της είναι:

• Πλάτος: 850 mm.
• Ύψος: 250 mm.
• Βάθος: 700 mm.
• Καθαρό βάρος: 27,9 kg.

Καθώς παραμένει πλήρως κρυφή πίσω από την οροφή, μόνο οι περσίδες ή οι διαχυτήρες που επιλέγονται για την εγκατάσταση είναι ορατοί, διατηρώντας καθαρή αισθητική στον χώρο.

Αθόρυβη λειτουργία από 27 dB(A)

Η Samsung καθορίζει για αυτή την εσωτερική μονάδα επίπεδα ηχητικής πίεσης 36 / 32 / 27 dB(A) σε υψηλή, μεσαία και χαμηλή ταχύτητα αντίστοιχα.

Το ελάχιστο επίπεδο των 27 dB(A) επιτρέπει τη χρήση της σε χώρους όπου η ακουστική άνεση είναι σημαντική, όπως κατοικίες, υπνοδωμάτια, γραφεία, αίθουσες συσκέψεων ή δωμάτια ξενοδοχείων, εφόσον το δίκτυο αεραγωγών και οι περσίδες έχουν σχεδιαστεί σωστά.

Η δηλωμένη ηχητική ισχύς από τη Samsung είναι 57 dB(A).

Ενσωματωμένη αντλία συμπυκνωμάτων

Η AE071ANMPEH/EU διαθέτει στάνταρ αντλία συμπυκνωμάτων για τη διευκόλυνση της απομάκρυνσης του νερού συμπύκνωσης που παράγεται κατά τη λειτουργία στην ψύξη.

Η αποχέτευση συμπυκνωμάτων χρησιμοποιεί σύνδεση VP25, με περίπου 25 mm εξωτερική διάμετρο και 20 mm εσωτερική διάμετρο. Ο σωλήνας αποστράγγισης πρέπει να εγκαθίσταται τηρώντας τις κλίσεις, τα ύψη και τις συνθήκες που υποδεικνύει η Samsung.

Ψυκτικό μέσο R410A

Αυτή η μονάδα έχει σχεδιαστεί για να λειτουργεί σε συστήματα Samsung EHS TDM Plus που χρησιμοποιούν ψυκτικό μέσο R410A. Το ψυκτικό κυκλοφορεί μεταξύ των διαφορετικών μονάδων του συστήματος μέσω των αντίστοιχων ψυκτικών συνδέσεων.

Η AE071ANMPEH/EU ενσωματώνει ηλεκτρονική εκτονωτική βαλβίδα EEV, η οποία ρυθμίζει την παροχή ψυκτικού που διέρχεται από τον εσωτερικό εναλλάκτη ανάλογα με τις συνθήκες λειτουργίας.

Ψυκτικές συνδέσεις

Η Samsung καθορίζει για αυτή τη μονάδα τις ακόλουθες διαστάσεις σωληνώσεων:

• Γραμμή υγρού: 9,52 mm (3/8").
• Γραμμή αερίου: 15,88 mm (5/8").

Η τελική διαστασιολόγηση των σωληνώσεων, τα μέγιστα μήκη, οι υψομετρικές διαφορές και η ποσότητα ψυκτικού πρέπει να ελέγχονται ανάλογα με την εξωτερική μονάδα TDM Plus και τη συνολική διαμόρφωση του συστήματος.

Ηλεκτρική κατανάλωση της εσωτερικής μονάδας

Η εσωτερική μονάδα χρησιμοποιεί μονοφασική τροφοδοσία 220-240 V και 50 Hz. Η Samsung δηλώνει ονομαστική ηλεκτρική κατανάλωση 110 W τόσο στην ψύξη όσο και στη θέρμανση, που σχετίζεται κυρίως με τη λειτουργία του ανεμιστήρα και των εσωτερικών εξαρτημάτων της μονάδας.

Η ηλεκτρική ισχύς που απαιτείται για την παραγωγή ψύξης ή θέρμανσης εξαρτάται κυρίως από την εξωτερική μονάδα του συστήματος και δεν πρέπει να συγχέεται αυτή η εσωτερική κατανάλωση των 110 W με τη συνολική κατανάλωση της εγκατάστασης κλιματισμού.

Προαιρετικό κιτ ιονισμού SPi

Η Samsung επιτρέπει τον εμπλουτισμό αυτής της μονάδας με ένα προαιρετικό κιτ ιονιστή πλάσματος SPi. Αυτό το αξεσουάρ έχει σχεδιαστεί για να βελτιώνει την επεξεργασία του εσωτερικού αέρα μέσω παραγωγής ενεργών ιόντων.

Το κιτ SPi δεν περιλαμβάνεται στον βασικό εξοπλισμό της αναφοράς AE071ANMPEH/EU και πρέπει να αγοραστεί και να εγκατασταθεί ξεχωριστά όταν το έργο απαιτεί αυτή τη λειτουργία.

Κρυφή εγκατάσταση με αεραγωγούς

Ο κλιματισμός με αεραγωγούς επιτρέπει τη διανομή κλιματιζόμενου αέρα σε πολλαπλές ζώνες ή σημεία προσαγωγής, διατηρώντας τη μονάδα πλήρως κρυφή. Οι περσίδες και οι διαχυτήρες μπορούν να επιλεγούν ανάλογα με την αισθητική και τις ανάγκες διανομής αέρα του έργου.

Για σωστή λειτουργία πρέπει να υπολογιστούν σωστά οι διατομές των αεραγωγών, οι απώλειες φορτίου, οι παροχές κάθε κλάδου, η ταχύτητα του αέρα και η θέση των περσίδων προσαγωγής και επιστροφής.

Εφαρμογές της Samsung AE071ANMPEH/EU

• Κατοικίες με κλιματισμό μέσω αεραγωγών.
• Σαλόνια και κοινόχρηστοι χώροι.
• Γραφεία και επαγγελματικοί χώροι.
• Εμπορικά καταστήματα.
• Ξενοδοχεία και καταλύματα.
• Αίθουσες συσκέψεων.
• Ιατρεία και κλινικές.
• Εγκαταστάσεις Samsung EHS TDM Plus που συνδυάζουν κλιματισμό αέρα-αέρα και αέρα-νερού.

Τεχνικά στοιχεία της Samsung AE071ANMPEH/EU

• Κατασκευαστής: Samsung.
• Οικογένεια: EHS.
• Σειρά: TDM Plus.
• Κωδικός: AE071ANMPEH/EU.
• Τύπος: εσωτερική μονάδα αεραγωγών μέσης πίεσης.
• Λειτουργία: αντλία θερμότητας.
• Ψυκτική ικανότητα: 7,10 kW.
• Θερμική ικανότητα: 8,00 kW.
• Τροφοδοσία: μονοφασική, 220-240 V, 50 Hz.
• Ηλεκτρική κατανάλωση στην ψύξη: 0,110 kW.
• Ηλεκτρική κατανάλωση στη θέρμανση: 0,110 kW.
• Ονομαστική ένταση: 1,00 A.
• Ανεμιστήρας: Sirocco.
• Παροχή αέρα υψηλή: 21 m³/min.
• Παροχή αέρα μεσαία: 18 m³/min.
• Παροχή αέρα χαμηλή: 13 m³/min.
• Ελάχιστη εξωτερική στατική πίεση: 0 Pa.
• Τυπική εξωτερική στατική πίεση: 29,42 Pa.
• Μέγιστη εξωτερική στατική πίεση: 147,10 Pa.
• Auto ESP: ναι.
• Είσοδος αέρα: κάτω ή πίσω.
• Ψυκτικό μέσο: R410A.
• Έλεγχος ψυκτικού: ενσωματωμένη βαλβίδα EEV.
• Ψυκτική γραμμή υγρού: 9,52 mm (3/8").
• Ψυκτική γραμμή αερίου: 15,88 mm (5/8").
• Σύνδεση αποστράγγισης: VP25.
• Αντλία συμπυκνωμάτων: ενσωματωμένη.
• Ηχητική πίεση: 36 / 32 / 27 dB(A).
• Ηχητική ισχύς: 57 dB(A).
• Διαστάσεις: 850 x 250 x 700 mm.
• Καθαρό βάρος: 27,9 kg.
• Κιτ SPi: προαιρετικό.

Αεραγωγός μέσης πίεσης για συστήματα EHS TDM Plus

Η Samsung AE071ANMPEH/EU συνδυάζει 7,1 kW ονομαστικής ισχύος στην ψύξη, 8,0 kW στη θέρμανση, μέγιστη παροχή 21 m³/min και έως 147,1 Pa στατικής πίεσης σε ένα συμπαγές σχήμα με ύψος μόλις 250 mm.

Η λειτουργία Auto ESP διευκολύνει την προσαρμογή στο δίκτυο αεραγωγών, ενώ η είσοδος αέρα από κάτω ή πίσω προσφέρει ευελιξία κατά τη συναρμολόγηση. Σε αυτά προστίθενται το ελάχιστο επίπεδο θορύβου των 27 dB(A), η ενσωματωμένη αντλία συμπυκνωμάτων και η δυνατότητα προσθήκης του προαιρετικού κιτ SPi.

Αυτός ο κωδικός αφορά αποκλειστικά την εσωτερική μονάδα αεραγωγών. Για να δημιουργηθεί ένα πλήρες σύστημα πρέπει να συνδυαστεί με συμβατή εξωτερική μονάδα Samsung EHS TDM Plus, καθώς και με τα χειριστήρια, τις σωληνώσεις, τους αεραγωγούς, τις περσίδες και τα υπόλοιπα απαραίτητα αξεσουάρ για την εγκατάσταση. Η διαστασιολόγηση και η θέση σε λειτουργία πρέπει να πραγματοποιούνται σύμφωνα με την επίσημη τεχνική τεκμηρίωση της Samsung.
