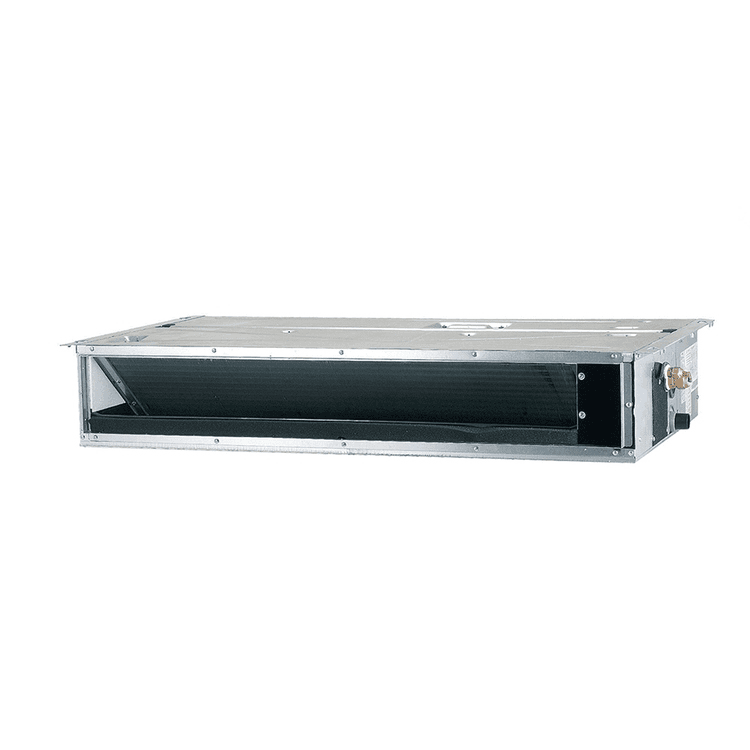

Εσωτερική μονάδα αεροθερμίας αγωγού Samsung EHS TDM Plus 5,6 kW

Η εσωτερική μονάδα καναλιών Samsung EHS TDM Plus AE056BNMPEH/EU έχει σχεδιαστεί για να κλιματίζει κατοικίες και επαγγελματικούς χώρους μέσω κρυφής εγκατάστασης σε ψευδοροφή. Προσφέρει ονομαστική ισχύ 5,6 kW στην ψύξη και 6,3 kW στη θέρμανση και αποτελεί μέρος της σειράς Samsung EHS TDM Plus, επιτρέποντας την ενσωμάτωση κλιματισμού αέρα-αέρα σε μια συμβατή λύση αεροθερμίας.

Η μορφή της ως καναλωτή μέσης στατικής πίεσης διευκολύνει τη διανομή του αέρα σε διαφορετικούς χώρους μέσω δικτύου αεραγωγών και γριλιών. Επιπλέον, ενσωματώνει λειτουργίες όπως Auto ESP, ρυθμιζόμενη είσοδο αέρα, ηλεκτρονική εκτονωτική βαλβίδα και ενσωματωμένη αντλία αποστράγγισης συμπυκνωμάτων, απλοποιώντας τον σχεδιασμό και την εγκατάσταση του συστήματος.

Καναλωτή μέσης στατικής πίεσης για διακριτική εγκατάσταση

Η Samsung AE056BNMPEH/EU έχει σχεδιαστεί για εγκατάσταση κρυφά πάνω από ψευδοροφή, αφήνοντας ορατές μόνο τις γρίλιες ή τους διαχυτήρες προσαγωγής και επιστροφής. Αυτή η διαμόρφωση επιτρέπει καθαρή αισθητική στον χώρο και κεντρική διανομή του κλιματιζόμενου αέρα.

Η μονάδα λειτουργεί με ρυθμιζόμενη εξωτερική στατική πίεση από 0 έως 147 Pa, προσφέροντας ευελιξία ώστε να προσαρμόζεται σε διαφορετικές διαμορφώσεις αεραγωγών. Η τυπική στατική πίεσή της είναι 29,4 Pa.

5,6 kW στην ψύξη και 6,3 kW στη θέρμανση

Αυτό το μοντέλο προσφέρει ονομαστική ισχύ 5,6 kW στην ψύξη και 6,3 kW στη θέρμανση, παρέχοντας κλιματισμό τόσο τους ζεστούς μήνες όσο και τον χειμώνα όταν συνδυάζεται με συμβατή εξωτερική μονάδα Samsung EHS TDM Plus.

Η τελική απόδοση και η ενεργειακή αποδοτικότητα του συνόλου εξαρτώνται από την εξωτερική μονάδα που χρησιμοποιείται, τις εξωτερικές συνθήκες, τη διαμόρφωση της εγκατάστασης και τα χαρακτηριστικά του κτιρίου.

Αυτόματη ρύθμιση Auto ESP

Ένα από τα βασικά χαρακτηριστικά αυτής της καναλωτής μονάδας Samsung είναι η λειτουργία Auto ESP. Το σύστημα αυτό επιτρέπει την αυτόματη ρύθμιση της παροχής και της πίεσης του αέρα ώστε να προσαρμόζονται στα χαρακτηριστικά της εγκατάστασης αεραγωγών.

Ο έλεγχος της στατικής πίεσης βοηθά στην επίτευξη πιο ομοιόμορφης κατανομής αέρα και διευκολύνει την εκκίνηση του συστήματος, αποφεύγοντας περιττές χειροκίνητες ρυθμίσεις. Η εξωτερική στατική πίεση μπορεί επίσης να ρυθμιστεί μέσω συμβατού ελεγκτή.

Είσοδος αέρα από κάτω ή από πίσω

Η εσωτερική μονάδα Samsung EHS TDM Plus AE056BNMPEH/EU επιτρέπει τη διαμόρφωση της αναρρόφησης αέρα είτε από το κάτω μέρος είτε από το πίσω μέρος. Αυτή η διπλή δυνατότητα προσφέρει μεγαλύτερη ευελιξία στον εγκαταστάτη για την προσαρμογή της μονάδας στον διαθέσιμο χώρο της ψευδοροφής.

Το χαρακτηριστικό αυτό είναι ιδιαίτερα χρήσιμο σε ανακαινίσεις ή εγκαταστάσεις όπου το διαθέσιμο ύψος και η διάταξη των αεραγωγών επηρεάζουν τη θέση της μονάδας.

Προσαρμόσιμη παροχή αέρα

Ο ανεμιστήρας τύπου Sirocco προσφέρει διαφορετικά επίπεδα παροχής αέρα ώστε να προσαρμόζεται η λειτουργία στις ανάγκες κλιματισμού της εγκατάστασης.

• Υψηλή παροχή αέρα: 16,0 m³/min.
• Μεσαία παροχή αέρα: 13,5 m³/min.
• Χαμηλή παροχή αέρα: 9,0 m³/min.

Αυτή η ρύθμιση επιτρέπει τον συνδυασμό απόδοσης κλιματισμού, κατανομής αέρα και ακουστικής άνεσης ανάλογα με τις ανάγκες κάθε εγκατάστασης.

Αθόρυβη λειτουργία

Η Samsung AE056BNMPEH/EU έχει σχεδιαστεί για να λειτουργεί με χαμηλά επίπεδα θορύβου, χαρακτηριστικό ιδιαίτερα σημαντικό όταν μια καναλωτή μονάδα εγκαθίσταται κοντά σε υπνοδωμάτια, σαλόνια, γραφεία ή άλλους χώρους συχνής χρήσης.

• Ηχητική πίεση σε υψηλή ταχύτητα: 32 dB(A).
• Ηχητική πίεση σε μεσαία ταχύτητα: 29 dB(A).
• Ηχητική πίεση σε χαμηλή ταχύτητα: 25 dB(A).
• Ηχητική ισχύς: 57 dB(A).

Το τελικά αντιληπτό ακουστικό επίπεδο θα εξαρτηθεί επίσης από τον σχεδιασμό των αεραγωγών, τις γρίλιες, την ηχομόνωση και τις συνθήκες εγκατάστασης.

Ενσωματωμένη ηλεκτρονική εκτονωτική βαλβίδα

Αυτό το μοντέλο ενσωματώνει ηλεκτρονική εκτονωτική βαλβίδα EEV για τη ρύθμιση της ροής του ψυκτικού μέσου στο ψυκτικό κύκλωμα. Η ενσωμάτωσή της στη μονάδα διευκολύνει την εγκατάσταση στο σύστημα Samsung TDM Plus.

Η μονάδα χρησιμοποιεί ψυκτικό R410A και διαθέτει ψυκτικές συνδέσεις 6,35 mm για τη γραμμή υγρού και 12,7 mm για τη γραμμή αερίου.

Ενσωματωμένη αντλία αποστράγγισης συμπυκνωμάτων

Η αντλία αποστράγγισης συμπυκνωμάτων είναι ενσωματωμένη στην εσωτερική μονάδα. Το χαρακτηριστικό αυτό διευκολύνει την απομάκρυνση του νερού που παράγεται κατά τη λειτουργία σε ψύξη και προσφέρει μεγαλύτερη ελευθερία στον σχεδιασμό της διαδρομής αποχέτευσης.

Η σύνδεση αποστράγγισης που χρησιμοποιεί η μονάδα είναι τύπου VP25.

Φίλτρο και προαιρετική βελτίωση της ποιότητας αέρα

Η μονάδα διαθέτει φίλτρο για να βοηθά στη συγκράτηση σωματιδίων που υπάρχουν στον αέρα που κυκλοφορεί μέσω του συστήματος. Η Samsung προβλέπει επίσης τη δυνατότητα εγκατάστασης προαιρετικού κιτ ιονιστή πλάσματος SPi για τη συμπλήρωση της επεξεργασίας του εσωτερικού αέρα.

Το αξεσουάρ αυτό παράγει ενεργά ιόντα με στόχο να βοηθήσει στη μείωση ορισμένων ρύπων που υπάρχουν στο περιβάλλον. Το κιτ SPi δεν περιλαμβάνεται στον βασικό εξοπλισμό και πρέπει να επιλέγεται ανάλογα με τις ανάγκες του έργου.

Προαιρετικός έλεγχος WiFi

Η σειρά EHS TDM Plus υποστηρίζει πρόσθετες επιλογές ελέγχου ώστε η εγκατάσταση να προσαρμόζεται σε διαφορετικές ανάγκες. Η Samsung προβλέπει το κιτ WiFi MIM-H04EN ως αξεσουάρ για συμβατές διαμορφώσεις, επιτρέποντας την ενσωμάτωση λειτουργιών συνδεδεμένου ελέγχου στο οικοσύστημα κλιματισμού της μάρκας.

Υπάρχουν επίσης διάφορα ενσύρματα και ασύρματα χειριστήρια Samsung διαθέσιμα ως αξεσουάρ. Η συμβατότητά τους και τα απαραίτητα στοιχεία για την εγκατάσταση πρέπει να επιβεβαιώνονται ανάλογα με τη συνολική διαμόρφωση του συστήματος.

Τεχνικά χαρακτηριστικά της Samsung AE056BNMPEH/EU

• Μάρκα: Samsung.
• Κωδικός: AE056BNMPEH/EU.
• Σειρά: EHS TDM Plus.
• Τύπος: εσωτερική μονάδα καναλιών μέσης στατικής πίεσης.
• Λειτουργία: αντλία θερμότητας.
• Ονομαστική ισχύς στην ψύξη: 5,6 kW.
• Ονομαστική ισχύς στη θέρμανση: 6,3 kW.
• Τροφοδοσία: μονοφασική, 220-240 V, 50 Hz.
• Ονομαστική ένταση στην ψύξη: 0,6 A.
• Ονομαστική ένταση στη θέρμανση: 0,6 A.
• Ονομαστική ηλεκτρική κατανάλωση της εσωτερικής μονάδας στην ψύξη: 0,07 kW.
• Ονομαστική ηλεκτρική κατανάλωση της εσωτερικής μονάδας στη θέρμανση: 0,07 kW.
• Τύπος ανεμιστήρα: Sirocco.
• Παροχή αέρα υψηλή / μεσαία / χαμηλή: 16,0 / 13,5 / 9,0 m³/min.
• Ελάχιστη / τυπική / μέγιστη εξωτερική στατική πίεση: 0 / 29,4 / 147 Pa.
• Ηχητική πίεση υψηλή / μεσαία / χαμηλή: 32 / 29 / 25 dB(A).
• Ηχητική ισχύς: 57 dB(A).
• Ψυκτικό μέσο: R410A.
• Έλεγχος ψυκτικού: ενσωματωμένη ηλεκτρονική εκτονωτική βαλβίδα EEV.
• Σύνδεση υγρού: 6,35 mm (1/4").
• Σύνδεση αερίου: 12,7 mm (1/2").
• Σύνδεση αποστράγγισης: VP25.
• Αντλία αποστράγγισης συμπυκνωμάτων: ενσωματωμένη.
• Καθαρές διαστάσεις (πλάτος x ύψος x βάθος): 850 x 250 x 700 mm.
• Καθαρό βάρος: 27,9 kg.
• Είσοδος αέρα: ρυθμιζόμενη από το κάτω ή το πίσω μέρος.
• Ρύθμιση πίεσης: Auto ESP.

Ενσωμάτωση με Samsung EHS TDM Plus

Η τεχνολογία Samsung EHS TDM Plus έχει σχεδιαστεί για να συνδυάζει άμεσο κλιματισμό μέσω ψυκτικής εκτόνωσης με τις λειτουργίες ενός συστήματος αεροθερμίας αέρα-νερού. Με αυτόν τον τρόπο, μια συμβατή εγκατάσταση μπορεί να χρησιμοποιεί εσωτερικές μονάδες αέρα όπως αυτή η καναλωτή μονάδα μαζί με άλλα στοιχεία του συστήματος για θέρμανση, ψύξη και παραγωγή ζεστού νερού χρήσης.

Η AE056BNMPEH/EU λειτουργεί ως εσωτερική μονάδα κλιματισμού αέρα και πρέπει να συνεργάζεται με συμβατή εξωτερική μονάδα Samsung EHS TDM Plus. Η τελική διαμόρφωση πρέπει να υπολογίζεται λαμβάνοντας υπόψη τις θερμικές ανάγκες του κτιρίου και τους συνδυασμούς που επιτρέπει η Samsung.

Μια ευέλικτη λύση καναλιών για συστήματα Samsung TDM Plus

Η εσωτερική μονάδα Samsung AE056BNMPEH/EU 5,6 kW συνδυάζει σχεδιασμό κατάλληλο για κρυφή τοποθέτηση σε ψευδοροφή με χαρακτηριστικά που διευκολύνουν την εγκατάσταση και βελτιώνουν την άνεση, όπως η αυτόματη ρύθμιση Auto ESP, η αναρρόφηση από κάτω ή από πίσω, η ενσωματωμένη αντλία συμπυκνωμάτων και η ενσωματωμένη ηλεκτρονική εκτονωτική βαλβίδα.

Η ισχύς της 5,6 kW στην ψύξη και 6,3 kW στη θέρμανση, μαζί με ρυθμιζόμενη στατική πίεση έως 147 Pa, την καθιστούν μια λύση ιδιαίτερα κατάλληλη για έργα κλιματισμού με ενσωματωμένους αεραγωγούς σε συστήματα αεροθερμίας Samsung EHS TDM Plus.

Σημαντικό: αυτό το προϊόν αφορά την εσωτερική μονάδα καναλιών. Για να λειτουργεί ένα πλήρες σύστημα κλιματισμού, απαιτείται συνδυασμός με συμβατή εξωτερική μονάδα Samsung EHS TDM Plus και με τα στοιχεία εγκατάστασης, ελέγχου και διανομής αέρα που απαιτούνται σε κάθε έργο.
