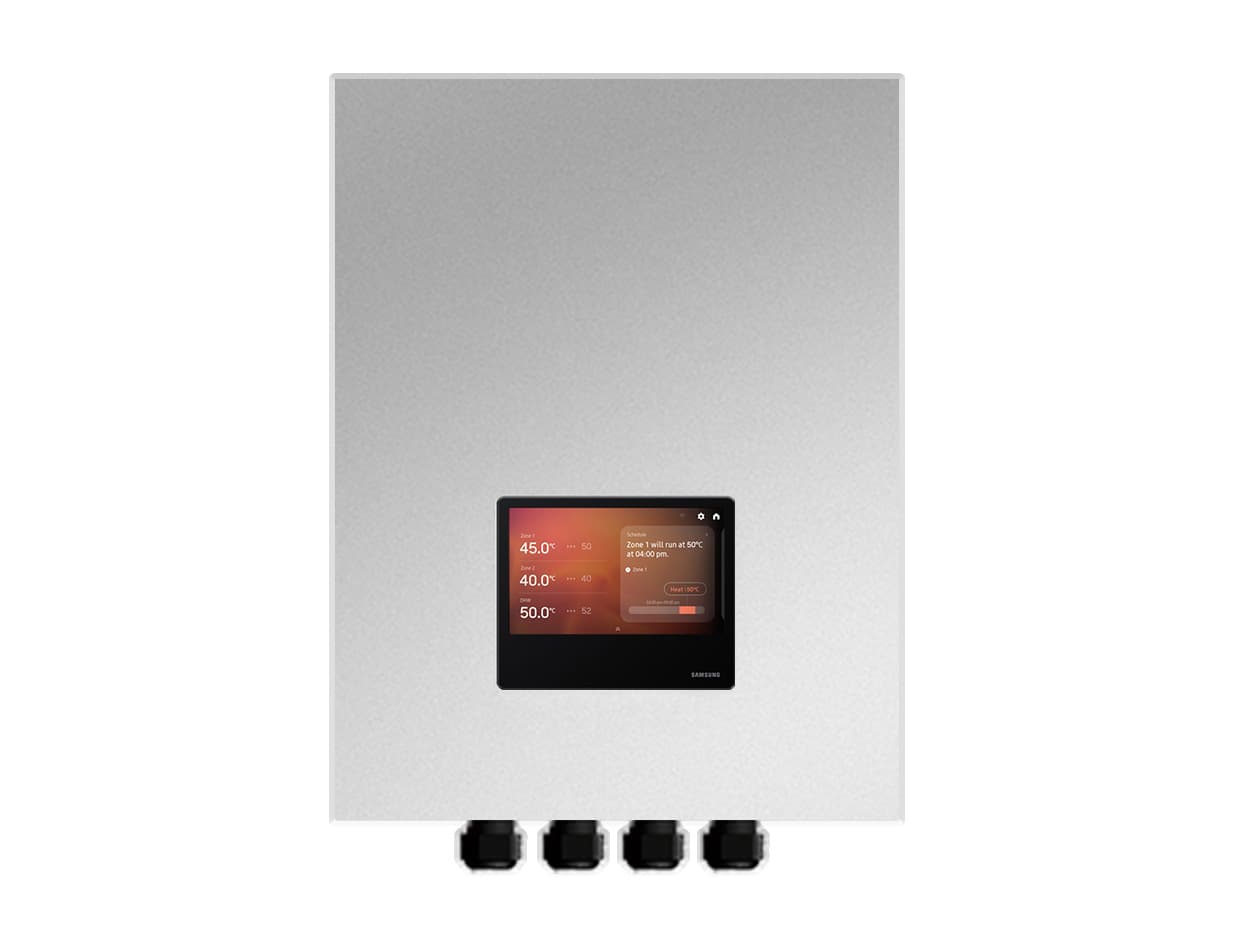

Ελεγκτής καταρράκτη Samsung MCM-D3E0N

Ο ελεγκτής σε διάταξη cascade Samsung MCM-D3E0N έχει σχεδιαστεί για τη διαχείριση εγκαταστάσεων που αποτελούνται από πολλαπλές αντλίες θερμότητας αέρα-νερού Samsung EHS Mono από ένα ενιαίο σύστημα ελέγχου. Επιτρέπει τη σύνδεση μεταξύ 2 και 8 εξωτερικών μονάδων και την επίτευξη συνολικής ισχύος έως 128 kW, προσφέροντας μια λύση ιδιαίτερα κατάλληλη για πολυκατοικίες, εμπορικά κτίρια, συλλογικές εγκαταστάσεις και έργα με αυξημένες ανάγκες θέρμανσης, ψύξης και ζεστού νερού χρήσης.

Ο ελεγκτής κατανέμει αυτόματα τη θερμική ζήτηση μεταξύ των συνδεδεμένων αντλιών θερμότητας, θέτοντας σε λειτουργία μόνο τον αριθμό των μονάδων που απαιτείται κάθε στιγμή. Ενσωματώνει επίσης οθόνη αφής AI Home 7 ιντσών, συνδεσιμότητα WiFi, ενσωμάτωση με το Samsung SmartThings, ενεργειακή παρακολούθηση και έλεγχο έως δύο ζωνών θέρμανσης.

Έλεγχος cascade έως 8 αντλιών θερμότητας Samsung EHS

Η κύρια λειτουργία του Samsung MCM-D3E0N είναι ο συντονισμός πολλαπλών εξωτερικών μονάδων EHS Mono ώστε να λειτουργούν ως μία ενιαία θερμική εγκατάσταση.

Το σύστημα υποστηρίζει μέγιστο αριθμό 8 αντλιών θερμότητας συνδεδεμένων σε έναν ελεγκτή. Η Samsung προβλέπει εγκαταστάσεις με μονάδες ίδιας ισχύος αλλά και συνδυασμούς διαφορετικών αποδόσεων, αρκεί να ανήκουν στον ίδιο συμβατό τύπο προϊόντος.

Με οκτώ μονάδες των 16 kW, η εγκατάσταση μπορεί να φτάσει συνολική ισχύ έως 128 kW, επιτρέποντας τη χρήση τεχνολογίας αντλίας θερμότητας Samsung σε έργα με θερμικές απαιτήσεις σημαντικά υψηλότερες από εκείνες μιας μεμονωμένης οικιακής εγκατάστασης.

Αυτόματη διαχείριση ανάλογα με τη θερμική ζήτηση

Ο ελεγκτής αναλύει συνεχώς τις ανάγκες θέρμανσης, ψύξης και ζεστού νερού χρήσης της εγκατάστασης και προσαρμόζει τον αριθμό των αντλιών θερμότητας που πρέπει να παραμένουν ενεργές.

Όταν η ζήτηση αυξάνεται, το σύστημα μπορεί να εντάσσει σταδιακά περισσότερες μονάδες στη λειτουργία. Όταν μειώνεται, περιορίζει τον αριθμό των ενεργών αντλιών ώστε να αποφεύγεται η αχρείαστη λειτουργία εξοπλισμού.

Αυτή η στρατηγική επιτρέπει λειτουργία με ισχύ προσαρμοσμένη στην πραγματική ζήτηση του κτιρίου και πιο αποδοτική αξιοποίηση μιας εγκατάστασης που αποτελείται από πολλαπλές αντλίες θερμότητας.

Εξισορρόπηση των ωρών λειτουργίας

Το Samsung MCM-D3E0N διαχειρίζεται επίσης την κατανομή των ωρών λειτουργίας μεταξύ των εξωτερικών μονάδων.

Για την εξισορρόπηση της χρήσης τους, ο ελεγκτής μπορεί να εκκινεί κατά προτεραιότητα τη μονάδα με τις λιγότερες ώρες λειτουργίας και να σταματά εκείνη με τον μεγαλύτερο χρόνο χρήσης.

Η λογική αυτή επιτρέπει την κατανομή του έργου μεταξύ των διαφορετικών αντλιών θερμότητας της cascade αντί να λειτουργούν πάντα οι ίδιες μονάδες.

Συνεχής λειτουργία σε περίπτωση βλάβης μιας μονάδας

Μια εγκατάσταση cascade προσφέρει επίσης μεγαλύτερη συνέχεια παροχής υπηρεσίας. Εάν μία από τις αντλίες θερμότητας παρουσιάσει βλάβη, το σύστημα μπορεί να εντοπίσει τη μονάδα που επηρεάζεται και να συνεχίσει να λειτουργεί με τον υπόλοιπο διαθέσιμο εξοπλισμό.

Με αυτόν τον τρόπο, μια μεμονωμένη βλάβη δεν συνεπάγεται απαραίτητα τη συνολική διακοπή ολόκληρης της θερμικής εγκατάστασης, χαρακτηριστικό ιδιαίτερα σημαντικό σε κτίρια με μόνιμες ανάγκες θέρμανσης ή ΖΝΧ.

Θέρμανση, ψύξη και ζεστό νερό χρήσης

Ο ελεγκτής cascade είναι έτοιμος να διαχειριστεί διαφορετικές θερμικές ανάγκες σε μια εγκατάσταση Samsung EHS:

• Θέρμανση.
• Ψύξη.
• Παραγωγή ζεστού νερού χρήσης (ΖΝΧ).
• Έλεγχος δύο ζωνών θέρμανσης.

Αυτό επιτρέπει τη χρήση του ίδιου συστήματος ελέγχου σε έργα που συνδυάζουν κλιματισμό και παραγωγή ζεστού νερού μέσω πολλαπλών αντλιών θερμότητας αέρα-νερού.

Έλεγχος δύο ζωνών θέρμανσης

Το MCM-D3E0N υποστηρίζει τη διαχείριση δύο ανεξάρτητων ζωνών, διευκολύνοντας τη δημιουργία εγκαταστάσεων με διαφορετικά υδραυλικά κυκλώματα ή ανάγκες θερμοκρασίας.

Ο ελεγκτής μπορεί να επεμβαίνει σε αντλίες ζώνης και βαλβίδες ανάμιξης για να συντονίζει την υδραυλική λειτουργία της εγκατάστασης σύμφωνα με το σχεδιασμένο σχήμα.

Η δυνατότητα αυτή είναι ιδιαίτερα χρήσιμη σε συστήματα που συνδυάζουν, για παράδειγμα, ενδοδαπέδια θέρμανση με άλλους εκπομπούς ή ζώνες του κτιρίου που απαιτούν διαφορετικές συνθήκες λειτουργίας.

Οθόνη αφής AI Home 7 ιντσών

Ο ελεγκτής ενσωματώνει οθόνη αφής AI Home 7 ιντσών που παρέχει γραφικό περιβάλλον για τη διαχείριση και την εποπτεία της εγκατάστασης.

Από την οθόνη είναι δυνατή η πρόσβαση σε πληροφορίες λειτουργίας, θερμοκρασίες, τρόπους λειτουργίας, προγραμματισμό και διάφορες παραμέτρους που σχετίζονται με το σύστημα EHS.

Η διεπαφή επιτρέπει τη συγκέντρωση σε ένα μόνο σημείο του ελέγχου μιας εγκατάστασης που μπορεί να αποτελείται από πολλαπλές αντλίες θερμότητας και διαφορετικά υδραυλικά κυκλώματα.

Ενσωματωμένο WiFi και Samsung SmartThings

Το MCM-D3E0N διαθέτει συνδεσιμότητα WiFi και μπορεί να ενσωματωθεί στο οικοσύστημα Samsung SmartThings.

Μέσω λογαριασμού Samsung και συμβατής σύνδεσης WiFi, ο χρήστης μπορεί να καταχωρίσει την εγκατάσταση στο SmartThings και να έχει πρόσβαση σε συνδεδεμένες λειτουργίες εποπτείας και ελέγχου.

Η Samsung ορίζει για τον ελεγκτή τη χρήση δικτύων WiFi 2,4 GHz.

Παρακολούθηση ενεργειακής κατανάλωσης

Το σύστημα επιτρέπει την προβολή πληροφοριών που σχετίζονται με την ενεργειακή κατανάλωση της εγκατάστασης και των συνδεδεμένων εξωτερικών μονάδων.

Η παρακολούθηση διευκολύνει την ανάλυση της λειτουργίας του συστήματος cascade και τον έλεγχο του τρόπου κατανομής της ζήτησης μεταξύ των διαφορετικών αντλιών θερμότητας.

Με τη σύνδεση στο SmartThings μπορούν επίσης να χρησιμοποιηθούν λειτουργίες απεικόνισης και ενεργειακής ρύθμισης συμβατές με την εγκατάσταση.

Χρονοπρογραμματισμός

Ο ελεγκτής επιτρέπει τον καθορισμό προγραμμάτων λειτουργίας ώστε το σύστημα να προσαρμόζεται στα ωράρια και τις θερμικές ανάγκες του κτιρίου.

Είναι δυνατός ο ορισμός περιόδων λειτουργίας και σημείων ρύθμισης για τη μείωση της άσκοπης χρήσης του κλιματισμού όταν ορισμένες ζώνες ή εγκαταστάσεις δεν απαιτούν υπηρεσία.

Λειτουργία Away

Μεταξύ των λειτουργιών του περιλαμβάνεται η λειτουργία Away, σχεδιασμένη για τη διατήρηση της θέρμανσης σε μειωμένη θερμοκρασία κατά τις περιόδους απουσίας.

Η λειτουργία αυτή είναι χρήσιμη για τη διατήρηση ελάχιστων συνθηκών στο κτίριο χωρίς να χρησιμοποιείται η εγκατάσταση με τις ίδιες παραμέτρους άνεσης μιας κανονικής περιόδου κατοίκησης.

Αθόρυβη λειτουργία

Το σύστημα διαθέτει επίσης αθόρυβη λειτουργία, επιτρέποντας την προσαρμογή της λειτουργίας των αντλιών θερμότητας όταν απαιτείται μείωση της ηχητικής όχλησης της εγκατάστασης.

Η διαθεσιμότητα και η συμπεριφορά της εξαρτώνται από τις συνδεδεμένες εξωτερικές μονάδες EHS και από τη ρύθμιση που πραγματοποιείται κατά την έναρξη λειτουργίας.

Διαχείριση φωτοβολταϊκής παραγωγής και Smart Grid

Ο ελεγκτής διαθέτει λειτουργίες που σχετίζονται με PV Ready και Smart Grid Ready, επιτρέποντας την ενσωμάτωση της θερμικής παραγωγής σε στρατηγικές ενεργειακής διαχείρισης του κτιρίου.

Σε σωστά ρυθμισμένες εγκαταστάσεις, η διαθεσιμότητα φωτοβολταϊκής ενέργειας ή ορισμένα εξωτερικά σήματα μπορούν να χρησιμοποιηθούν για την προσαρμογή της λειτουργίας της αντλίας θερμότητας και την πιο αποδοτική αξιοποίηση της διαθέσιμης ενέργειας.

Έλεγχος αντλιών, βαλβίδων και βοηθητικών στοιχείων

Πέρα από τη διαχείριση των εξωτερικών μονάδων, το MCM-D3E0N είναι έτοιμο να επεμβαίνει σε διάφορα υδραυλικά και βοηθητικά στοιχεία μιας εγκατάστασης EHS.

Ανάλογα με τη ρύθμιση που πραγματοποιείται, μπορεί να διαχειρίζεται ή να παρέχει σήματα ελέγχου για στοιχεία όπως:

• Πρωτεύουσες αντλίες.
• Δευτερεύουσες αντλίες.
• Αντλίες κυκλωμάτων ζώνης.
• Βαλβίδες 2 και 3 δρόμων.
• Βαλβίδες ανάμιξης.
• Εφεδρική ηλεκτρική αντίσταση για θέρμανση.
• Εφεδρική ηλεκτρική αντίσταση για ΖΝΧ.
• Εφεδρικός λέβητας.
• Αισθητήρες θερμοκρασίας.

Η συγκεκριμένη διαμόρφωση εξαρτάται από το υδραυλικό σχέδιο του έργου και πρέπει να πραγματοποιείται σύμφωνα με τα σχήματα και τις παραμέτρους που ορίζει η Samsung.

Περιλαμβανόμενοι αισθητήρες θερμοκρασίας

Ο ελεγκτής παρέχεται με αισθητήρες που προορίζονται για την εποπτεία διαφορετικών θερμοκρασιών της υδραυλικής εγκατάστασης.

Η τεκμηρίωση της Samsung προβλέπει αισθητήρες για παραμέτρους όπως η θερμοκρασία του δοχείου, η είσοδος και η έξοδος νερού και διάφορα σημεία ελέγχου που απαιτούνται για τη σωστή διαχείριση του συστήματος cascade.

Συμβατότητα με Samsung EHS Mono

Το MCM-D3E0N έχει αναπτυχθεί ειδικά για συστήματα αντλιών θερμότητας Samsung EHS Mono.

Η Samsung προβλέπει τη χρήση του με διαφορετικές συμβατές οικογένειες, μεταξύ των οποίων:

• EHS Mono R32.
• EHS Mono HT Quiet.
• EHS Mono R290.
• EHS Mono R290 με ενσωματωμένη αντλία.

Οι μονάδες που συνδέονται μέσα στην ίδια cascade πρέπει να ανήκουν στον ίδιο τύπο προϊόντος. Δεν πρέπει να αναμειγνύονται διαφορετικές ασύμβατες οικογένειες στην ίδια cascade.

Είναι δυνατός ο συνδυασμός διαφορετικών ισχύων μέσα στην ίδια συμβατή οικογένεια· για παράδειγμα, μονάδες διαφορετικής απόδοσης της σειράς Mono R290.

Control Kit MIM-E03GN ανάλογα με την εξωτερική μονάδα

Σε ορισμένες διαμορφώσεις EHS Mono είναι απαραίτητη η εγκατάσταση ενός Control Kit Samsung MIM-E03GN σε κάθε εξωτερική μονάδα για την επικοινωνία και τον έλεγχο της cascade.

Η Samsung αναφέρει ότι τα μοντέλα EHS Mono R290 με ενσωματωμένη αντλία μπορούν να λειτουργήσουν στη λύση cascade χωρίς το MIM-E03GN, ενώ άλλες συμβατές οικογένειες απαιτούν το αντίστοιχο kit ελέγχου.

Η ανάγκη του αξεσουάρ πρέπει πάντα να ελέγχεται σύμφωνα με την ακριβή αναφορά των αντλιών θερμότητας που επιλέγονται για το έργο.

Μονοφασική τροφοδοσία

Ο ελεγκτής χρησιμοποιεί τροφοδοσία 220-240 V στα 50 Hz.

Η ηλεκτρική σύνδεση, οι προστασίες και η καλωδίωση πρέπει να διαστασιολογούνται και να εκτελούνται σύμφωνα με το εγχειρίδιο εγκατάστασης της Samsung και την ισχύουσα νομοθεσία.

Διαστάσεις του Samsung MCM-D3E0N

Ο ελεγκτής έχει καθαρές διαστάσεις 380 mm πλάτος, 480 mm ύψος και 150 mm βάθος.

Η Samsung αναφέρει επί του παρόντος καθαρό βάρος 7,3 kg. Οι διαστάσεις της συσκευασίας είναι 445 x 605 x 250 mm, με μικτό βάρος περίπου 11,4 kg.

Τεχνικά χαρακτηριστικά του Samsung MCM-D3E0N

• Μάρκα: Samsung.
• Κωδικός: MCM-D3E0N.
• Τύπος: ελεγκτής cascade για αντλία θερμότητας αέρα-νερού.
• Συμβατή σειρά: Samsung EHS Mono.
• Αριθμός εξωτερικών μονάδων: από 2 έως 8.
• Μέγιστη ισχύς συστήματος: έως 128 kW.
• Θέρμανση: ναι.
• Ψύξη: ναι.
• Παραγωγή ΖΝΧ: ναι.
• Έλεγχος δύο ζωνών: ναι.
• Αυτόματη διαχείριση μονάδων σε cascade: ναι.
• Εξισορρόπηση ωρών λειτουργίας: ναι.
• Μερική λειτουργία σε περίπτωση βλάβης μιας μονάδας: ναι, ανάλογα με τη διαμόρφωση του συστήματος.
• Οθόνη: AI Home αφής.
• Μέγεθος οθόνης: 7 ίντσες.
• Ενσωματωμένο WiFi: ναι.
• SmartThings: συμβατό.
• Δίκτυο WiFi: 2,4 GHz.
• Ενεργειακή παρακολούθηση: ναι.
• Προγραμματισμός: ναι.
• Λειτουργία Away: ναι.
• Αθόρυβη λειτουργία: ναι.
• PV Ready: ναι.
• Smart Grid Ready: ναι.
• Έλεγχος υδραυλικών αντλιών: ναι, ανάλογα με τη διαμόρφωση.
• Έλεγχος βαλβίδων: ναι, ανάλογα με τη διαμόρφωση.
• Έλεγχος εφεδρικών αντιστάσεων: ναι.
• Έλεγχος εφεδρικού λέβητα: διαθέσιμος ανάλογα με τη διαμόρφωση.
• Τροφοδοσία: 220-240 V / 50 Hz.
• Καθαρές διαστάσεις: 380 x 480 x 150 mm.
• Καθαρό βάρος: 7,3 kg.
• Διαστάσεις συσκευασίας: 445 x 605 x 250 mm.
• Μικτό βάρος: 11,4 kg.
• Χρώμα: σατινέ γκρι.

Κεντρικός έλεγχος για εγκαταστάσεις EHS υψηλής ισχύος

Ο Samsung MCM-D3E0N επιτρέπει την επέκταση των δυνατοτήτων των αντλιών θερμότητας EHS Mono πέρα από μια μεμονωμένη εγκατάσταση, συντονίζοντας έως οκτώ μονάδες ως ένα ενιαίο σύστημα παραγωγής θερμότητας.

Η αυτόματη διαχείριση της ζήτησης, η εξισορρόπηση των ωρών λειτουργίας, η δυνατότητα επίτευξης έως 128 kW και ο έλεγχος θέρμανσης, ψύξης, ΖΝΧ και δύο ζωνών τον καθιστούν μια λύση ιδιαίτερα προσανατολισμένη σε συλλογικές εγκαταστάσεις και επαγγελματικά έργα.

Η ενσωμάτωση των AI Home 7 ιντσών, WiFi, SmartThings, ενεργειακής παρακολούθησης και λειτουργιών ενσωμάτωσης φωτοβολταϊκών και Smart Grid επιτρέπει επίσης την κεντρική διαχείριση και την ενεργειακή εποπτεία μιας εγκατάστασης Samsung EHS σε cascade.
