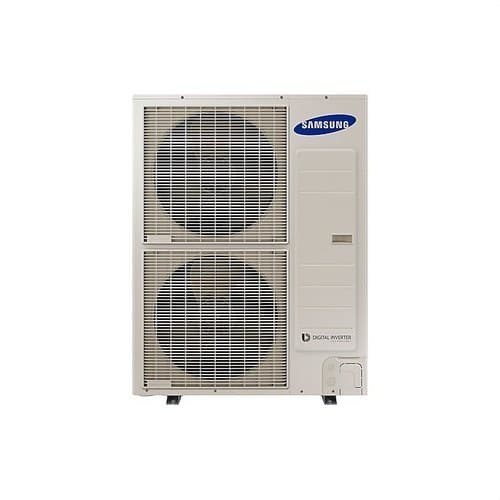

Εξωτερική μονάδα τριφασικής αντλίας θερμότητας αέρα Samsung TDM Plus 16 kW

Η τριφασική εξωτερική μονάδα Samsung EHS TDM Plus AE160MXTPGH/EU είναι μια αντλία θερμότητας αεροθερμίας υψηλής ισχύος, σχεδιασμένη για συστήματα που συνδυάζουν κλιματισμό αέρα-νερού και αέρα-αέρα. Παρέχει ονομαστική ισχύ 16 kW στη θέρμανση και 14,5 kW στην ψύξη, επιτρέποντας την κεντρική κάλυψη διαφορετικών θερμικών αναγκών της κατοικίας ή της εγκατάστασης μέσω μίας μόνο εξωτερικής μονάδας.

Η τεχνολογία TDM Plus επιτρέπει την ενσωμάτωση στο ίδιο σύστημα της παραγωγής ζεστού νερού για θέρμανση, ψύξη και άλλες υδραυλικές εφαρμογές με εσωτερικές μονάδες άμεσης εκτόνωσης για κλιματισμό αέρα. Αυτή η διαμόρφωση προσφέρει υψηλή ευελιξία και επιτρέπει την προσαρμογή του συστήματος σε κατοικίες και έργα που χρειάζονται συνδυασμό ενδοδαπέδιας θέρμανσης, fan coils, θερμαντικών σωμάτων χαμηλής θερμοκρασίας ή συμβατών εσωτερικών μονάδων κλιματισμού.

Σύστημα Samsung EHS TDM Plus αέρα-νερού και αέρα-αέρα

Ένα από τα βασικά χαρακτηριστικά της Samsung AE160MXTPGH/EU είναι η δυνατότητά της να αποτελεί μέρος ενός συστήματος TDM Plus, τεχνολογίας που έχει αναπτυχθεί για να συνδυάζει εφαρμογές αεροθερμίας αέρα-νερού με άμεσο κλιματισμό αέρα-αέρα.

Η εξωτερική μονάδα μπορεί να λειτουργεί με υδραυλικό module ή συμβατό ClimateHub για την παραγωγή νερού που προορίζεται για θέρμανση και ψύξη και, ταυτόχρονα, να τροφοδοτεί συμβατές εσωτερικές μονάδες άμεσης εκτόνωσης μέσα στη διαμόρφωση που υποστηρίζεται από τη Samsung.

Αυτή η αρχιτεκτονική επιτρέπει την αξιοποίηση μίας μόνο εξωτερικής μονάδας για την κάλυψη διαφορετικών αναγκών κλιματισμού, μειώνοντας τον αριθμό των εξωτερικών συσκευών και απλοποιώντας την ενσωμάτωση του συστήματος.

16 kW ονομαστικής ισχύος στη θέρμανση

Η Samsung AE160MXTPGH/EU προσφέρει ονομαστική ισχύ θέρμανσης 16,0 kW, καθιστώντας την ένα από τα πιο ισχυρά μοντέλα της σειράς EHS TDM Plus.

Σε ονομαστικές συνθήκες, η Samsung δηλώνει COP 4,05, δηλαδή υψηλή σχέση μεταξύ της παραγόμενης θερμικής ενέργειας και της καταναλισκόμενης ηλεκτρικής ενέργειας. Η ονομαστική ηλεκτρική κατανάλωση που αναφέρεται στη θέρμανση είναι 3,95 kW.

Η πραγματική απόδοση θα εξαρτηθεί από την εξωτερική θερμοκρασία, τη θερμοκρασία προσαγωγής, τον τύπο των τερματικών μονάδων, τη θερμική ζήτηση του κτιρίου και τη συνολική διαμόρφωση του συστήματος.

14,5 kW ισχύος στην ψύξη

Σε λειτουργία ψύξης, η μονάδα παρέχει ονομαστική ισχύ 14,5 kW. Η Samsung ορίζει EER 3,78 σε ονομαστικές συνθήκες και ηλεκτρική κατανάλωση αναφοράς 3,84 kW.

Η ψύξη μπορεί να πραγματοποιηθεί μέσω του υδραυλικού κυκλώματος με συμβατούς εκπομπούς, όπως fan coils ή σωστά σχεδιασμένη δροσιστική ενδοδαπέδια εγκατάσταση, καθώς και μέσω εσωτερικών μονάδων άμεσης εκτόνωσης όταν το εγκατεστημένο TDM Plus σύστημα το επιτρέπει.

Τριφασική ηλεκτρική τροφοδοσία

Η αναφορά AE160MXTPGH/EU αντιστοιχεί συγκεκριμένα στην τριφασική έκδοση των 16 kW. Η ηλεκτρική της τροφοδοσία είναι 380-415 V, 3 φάσεις, 4 αγωγοί και 50 Hz.

Η Samsung ορίζει ελάχιστη ένταση κυκλώματος MCA 12 A και μέγιστη προστασία MFA 16,1 A. Η διαστασιολόγηση της καλωδίωσης, των προστασιών και των ηλεκτρικών στοιχείων πρέπει να γίνεται σύμφωνα με το εγχειρίδιο εγκατάστασης, την ισχύουσα νομοθεσία και τις ιδιαίτερες συνθήκες του έργου.

Λειτουργία με εξωτερικές θερμοκρασίες έως -25 °C

Η Samsung EHS TDM Plus είναι σχεδιασμένη να συνεχίζει να παρέχει θέρμανση ακόμη και σε πολύ χαμηλές εξωτερικές θερμοκρασίες. Για λειτουργία αέρα-νερού στη θέρμανση, η Samsung ορίζει εξωτερικό εύρος -25 έως 35 °C.

Τα δηλωμένα εύρη λειτουργίας για τη μονάδα είναι:

• Θέρμανση αέρα-νερού: από -25 έως 35 °C.
• Ψύξη αέρα-νερού: από 10 έως 46 °C.
• Παραγωγή ζεστού νερού χρήσης: από -25 έως 43 °C.
• Θέρμανση αέρα-αέρα: από -25 έως 24 °C.
• Ψύξη αέρα-αέρα: από 10 έως 46 °C.

Αυτά τα ευρεία όρια επιτρέπουν τη χρήση του συστήματος για μεγάλο μέρος του έτους, τόσο τον χειμώνα όσο και το καλοκαίρι, πάντα εντός των συνθηκών που ορίζει η Samsung για την εγκατάσταση.

Ενεργειακή απόδοση για θέρμανση χαμηλής θερμοκρασίας

Σε συμβατές διαμορφώσεις, η σειρά Samsung EHS TDM Plus επιτυγχάνει υψηλή εποχιακή απόδοση σε εφαρμογές χαμηλής θερμοκρασίας. Για τη διαμόρφωση που αντιστοιχεί στο μοντέλο των 16 kW, η Samsung δηλώνει ενεργειακή κλάση A+++ στη θέρμανση στους 35 °C και A+ στους 55 °C.

Οι εγκαταστάσεις που λειτουργούν με ενδοδαπέδια θέρμανση ή άλλους εκπομπούς χαμηλής θερμοκρασίας επιτρέπουν την ιδιαίτερα καλή αξιοποίηση των πλεονεκτημάτων μιας αντλίας θερμότητας αεροθερμίας, καθώς απαιτούν χαμηλότερες θερμοκρασίες προσαγωγής.

Η τελική ενεργειακή κατάταξη πρέπει να λαμβάνεται υπόψη για τη συνολική συνδυασμένη μονάδα εξωτερικής μονάδας, εσωτερικού module και αντίστοιχου ελέγχου.

Ψυκτικό μέσο R410A

Η εξωτερική μονάδα Samsung AE160MXTPGH/EU χρησιμοποιεί ψυκτικό μέσο R410A. Η Samsung ορίζει εργοστασιακή πλήρωση 3,5 kg.

Η συνολική απαιτούμενη ποσότητα ψυκτικού μπορεί να διαφέρει ανάλογα με το μήκος και τη διαμόρφωση των ψυκτικών σωληνώσεων. Η εγκατάσταση, ανάκτηση, διαχείριση και πρόσθετη πλήρωση ψυκτικού πρέπει να πραγματοποιούνται από εξουσιοδοτημένο προσωπικό σύμφωνα με την ισχύουσα νομοθεσία για τα φθοριούχα αέρια.

Ψυκτικές συνδέσεις

Η μονάδα διαθέτει τις ακόλουθες βασικές συνδέσεις για το ψυκτικό κύκλωμα:

• Σωλήνας υγρού: 9,52 mm (3/8").
• Σωλήνας αερίου: 15,88 mm (5/8").

Τα μέγιστα μήκη, οι υψομετρικές διαφορές και οι πιθανές πρόσθετες ποσότητες ψυκτικού πρέπει να υπολογίζονται σύμφωνα με τις τεχνικές οδηγίες της Samsung για τη συγκεκριμένη διαμόρφωση του συστήματος.

Περιστροφικός συμπιεστής και έλεγχος Inverter

Η AE160MXTPGH/EU χρησιμοποιεί περιστροφικό συμπιεστή μέσα σε ένα ηλεκτρονικό σύστημα ρύθμισης που προσαρμόζει τη λειτουργία της αντλίας θερμότητας στη θερμική ζήτηση.

Η τεχνολογία Inverter επιτρέπει τη διαμόρφωση της λειτουργίας σε σχέση με τα συμβατικά συστήματα σταθερής ταχύτητας, βοηθώντας στη διατήρηση πιο σταθερών θερμοκρασιακών συνθηκών και στη μείωση των περιττών κύκλων εκκίνησης και διακοπής.

Παροχή αέρα της εξωτερικής μονάδας

Ο εξωτερικός ανεμιστήρας τύπου έλικας παρέχει παροχή αέρα έως 123 m³/min, απαραίτητη για την ανταλλαγή θερμότητας με τον εξωτερικό αέρα.

Για την επίτευξη της προβλεπόμενης απόδοσης είναι σημαντικό να τηρούνται οι ελάχιστες αποστάσεις εγκατάστασης, να παραμένουν ελεύθερες οι ζώνες εισόδου και εξόδου αέρα και να αποφεύγονται εμπόδια που μπορεί να προκαλέσουν ανακυκλοφορία.

Στάθμη θορύβου

Η Samsung ορίζει ηχητική πίεση 55 dB(A) στη θέρμανση και 54 dB(A) στην ψύξη για αυτή την εξωτερική μονάδα, με ηχητική ισχύ 73 dB(A).

Οι πραγματικές αντιληπτές τιμές θα εξαρτηθούν από την απόσταση από τη μονάδα, τις κοντινές επιφάνειες, τη θέση εγκατάστασης και τις συνθήκες λειτουργίας. Κατά τον σχεδιασμό της εγκατάστασης συνιστάται η επιλογή θέσης που ελαχιστοποιεί τη μετάδοση θορύβου και κραδασμών προς τους χώρους διαβίωσης.

Συμβατότητα με ClimateHub και υδραυλικό module

Η εξωτερική μονάδα AE160MXTPGH/EU μπορεί να ενσωματωθεί με συμβατά εσωτερικά στοιχεία Samsung EHS TDM Plus. Για την τριφασική έκδοση των 16 kW, η τεκμηρίωση της Samsung προβλέπει συνδυασμό με ClimateHub 260 λίτρων και με το υδραυλικό module AE160MNYDGH/EU, μεταξύ άλλων εγκεκριμένων διαμορφώσεων ανάλογα με το σύστημα.

Η επιλογή μεταξύ ClimateHub, υδραυλικού module και ανεξάρτητου δοχείου θα εξαρτηθεί από τις ανάγκες ζεστού νερού χρήσης, τον διαθέσιμο χώρο, τον τύπο της εγκατάστασης και τα χαρακτηριστικά του έργου.

Έως 7 εσωτερικές μονάδες άμεσου κλιματισμού

Στο πλαίσιο των διαμορφώσεων TDM Plus που υποστηρίζει η Samsung, το μοντέλο των 16 kW μπορεί να διαχειριστεί έως 7 εσωτερικές μονάδες άμεσης εκτόνωσης, ανάλογα με τη διαστασιολόγηση και τον επιλεγμένο συνδυασμό.

Αυτό επιτρέπει την ανάπτυξη λύσεων όπου διαφορετικοί χώροι διαθέτουν επιτοίχιες, καναλάτες ή άλλου τύπου συμβατές εσωτερικές μονάδες, ενώ το ίδιο εξωτερικό σύστημα καλύπτει επίσης τις υδραυλικές ανάγκες της εγκατάστασης.

Έλεγχος λειτουργίας TDM Plus

Το σύστημα επιτρέπει τον καθορισμό προτεραιοτήτων και τρόπων λειτουργίας μέσω της μονάδας ελέγχου Samsung. Με αυτόν τον τρόπο, η εγκατάσταση μπορεί να διαχειρίζεται τις ανάγκες θέρμανσης, ψύξης και ζεστού νερού ανάλογα με τη διαμόρφωση που έχει επιλεγεί.

Η Samsung προβλέπει επίσης συμβατότητα με SmartThings σε διαμορφώσεις που διαθέτουν τα απαραίτητα αξεσουάρ επικοινωνίας, επιτρέποντας την ενσωμάτωση λειτουργιών παρακολούθησης και συνδεδεμένου ελέγχου.

Τεχνικά χαρακτηριστικά της Samsung AE160MXTPGH/EU

• Μάρκα: Samsung.
• Κωδικός: AE160MXTPGH/EU.
• Σειρά: EHS TDM Plus.
• Τύπος: εξωτερική μονάδα αεροθερμίας.
• Σύστημα: TDM Plus αέρα-νερού / αέρα-αέρα.
• Τροφοδοσία: τριφασική, 380-415 V, 50 Hz.
• Ονομαστική ισχύς στη θέρμανση: 16,0 kW.
• Ονομαστική ισχύς στην ψύξη: 14,5 kW.
• Ονομαστικό COP: 4,05.
• Ονομαστικό EER: 3,78.
• Ονομαστική κατανάλωση στη θέρμανση: 3,95 kW.
• Ονομαστική κατανάλωση στην ψύξη: 3,84 kW.
• Ονομαστική ένταση στη θέρμανση: 6,0 A.
• Ονομαστική ένταση στην ψύξη: 5,9 A.
• MCA: 12 A.
• MFA: 16,1 A.
• Συμπιεστής: περιστροφικός.
• Ανεμιστήρας: έλικας.
• Εξωτερική παροχή αέρα: 123 m³/min.
• Ψυκτικό μέσο: R410A.
• Εργοστασιακή πλήρωση ψυκτικού: 3,5 kg.
• Σύνδεση υγρού: 9,52 mm (3/8").
• Σύνδεση αερίου: 15,88 mm (5/8").
• Ηχητική πίεση στη θέρμανση: 55 dB(A).
• Ηχητική πίεση στην ψύξη: 54 dB(A).
• Ηχητική ισχύς: 73 dB(A).
• Εξωτερικό εύρος στη θέρμανση αέρα-νερού: -25 έως 35 °C.
• Εξωτερικό εύρος στην ψύξη αέρα-νερού: 10 έως 46 °C.
• Εξωτερικό εύρος για ΖΝΧ: -25 έως 43 °C.
• Εξωτερικό εύρος στη θέρμανση αέρα-αέρα: -25 έως 24 °C.
• Εξωτερικό εύρος στην ψύξη αέρα-αέρα: 10 έως 46 °C.
• Καθαρό βάρος: 107 kg.
• Διαστάσεις (πλάτος x ύψος x βάθος): 940 x 1.420 x 330 mm.
• Μέγιστος αριθμός εσωτερικών μονάδων άμεσης εκτόνωσης: έως 7, ανάλογα με τη διαμόρφωση.

Μια λύση υψηλής ισχύος για ολοκληρωμένο κλιματισμό

Η Samsung EHS TDM Plus AE160MXTPGH/EU 16 kW είναι ιδιαίτερα κατάλληλη για έργα που απαιτούν υψηλή θερμική ισχύ και επιδιώκουν να ενσωματώσουν σε ένα ενιαίο εξωτερικό σύστημα τον υδραυλικό κλιματισμό και τον άμεσο κλιματισμό αέρα.

Η τριφασική τροφοδοσία της, η ισχύς 16 kW στη θέρμανση, η λειτουργία έως -25 °C, η συμβατότητα με υδραυλικά συστήματα και η δυνατότητα σύνδεσης διαφορετικών εσωτερικών μονάδων επιτρέπουν την ανάπτυξη ευέλικτων εγκαταστάσεων για μεγάλες κατοικίες και άλλα έργα με αυξημένες θερμικές ανάγκες.

Σημαντικό: η συγκεκριμένη αναφορά αφορά αποκλειστικά την εξωτερική μονάδα Samsung EHS TDM Plus. Για να λειτουργήσει το σύστημα πρέπει να συνδυαστεί με συμβατό υδραυλικό module ή ClimateHub και, όπου απαιτείται, με τις εσωτερικές μονάδες άμεσης εκτόνωσης, τους ελέγχους και τα απαραίτητα αξεσουάρ. Η τελική ισχύς, απόδοση και τα χαρακτηριστικά πρέπει να επαληθεύονται για τον συνολικό επιλεγμένο συνδυασμό.
