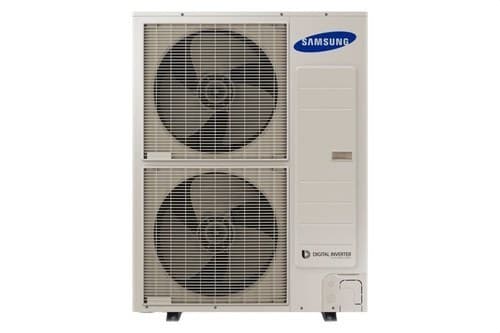

Εξωτερική μονάδα διπλού μπλοκ αεροθερμίας Samsung EHS TDM Plus 12 kW

Η εξωτερική μονάδα αεροθερμίας Samsung EHS TDM Plus AE120MXTPEH/EU είναι μια διμπλοκ αντλία θερμότητας 12 kW σχεδιασμένη για συστήματα κλιματισμού που συνδυάζουν τεχνολογία αέρα-νερού (A2W) και αέρα-αέρα (A2A). Χάρη στο σύστημα TDM Plus της Samsung, μία μόνο εξωτερική μονάδα μπορεί να λειτουργεί με υδραυλικό module για θέρμανση, ψύξη και παραγωγή ζεστού νερού χρήσης και, ταυτόχρονα, να τροφοδοτεί συμβατές εσωτερικές μονάδες άμεσης εκτόνωσης.

Αυτό το μοντέλο προσφέρει ονομαστική ισχύ 12 kW τόσο στη θέρμανση όσο και στην ψύξη, μονοφασική τροφοδοσία και ψυκτικό R410A. Η δυνατότητά του να λειτουργεί σε θέρμανση αέρα-νερού με εξωτερικές θερμοκρασίες έως -25 °C επιτρέπει τη χρήση του σε οικιακές και επαγγελματικές εγκαταστάσεις που χρειάζονται κλιματισμό όλο τον χρόνο.

Κύρια χαρακτηριστικά της Samsung AE120MXTPEH/EU

• Μάρκα: Samsung.
• Σειρά: EHS TDM Plus.
• Κωδικός: AE120MXTPEH/EU.
• Τύπος: εξωτερική μονάδα διμπλοκ αντλίας θερμότητας.
• Τεχνολογία: αέρα-νερού (A2W) και αέρα-αέρα (A2A).
• Ονομαστική ισχύς στη θέρμανση: 12 kW.
• Ονομαστική ισχύς στην ψύξη: 12 kW.
• Ονομαστικό COP: 4,41.
• Ονομαστικό EER: 4,14.
• Ονομαστική κατανάλωση στη θέρμανση: 2,72 kW.
• Ονομαστική κατανάλωση στην ψύξη: 2,90 kW.
• Τροφοδοσία: μονοφασική, 220-240 V, 50 Hz.
• Ψυκτικό: R410A.
• Εργοστασιακή πλήρωση ψυκτικού: 3,5 kg.
• Παροχή αέρα: 103 m³/min.
• Ηχητική πίεση: 51 dB(A) στην ψύξη και 52 dB(A) στη θέρμανση.
• Ηχητική ισχύς: 70 dB(A).
• Διαστάσεις: 940 x 1.420 x 330 mm.
• Καθαρό βάρος: 107 kg.

Τεχνολογία Samsung EHS TDM Plus

Το βασικό χαρακτηριστικό του συστήματος EHS TDM Plus είναι η δυνατότητα συνδυασμού κλιματισμού αέρα-νερού και αέρα-αέρα με μία μόνο εξωτερική μονάδα. Το σύστημα μπορεί να μεταφέρει ενέργεια στο υδραυλικό κύκλωμα μέσω συμβατού Hydro Kit και επίσης να τροφοδοτεί εσωτερικές μονάδες άμεσης εκτόνωσης συμβατές με TDM Plus.

Αυτή η αρχιτεκτονική επιτρέπει τον συνδυασμό διαφορετικών λύσεων κλιματισμού στο ίδιο έργο. Για παράδειγμα, μια κατοικία μπορεί να χρησιμοποιεί ενδοδαπέδια θέρμανση και ταυτόχρονα να αξιοποιεί εσωτερικές μονάδες αέρα για ταχύτερη θερμική απόκριση σε συγκεκριμένους χώρους.

Το σύστημα ελέγχου επιτρέπει τον καθορισμό προτεραιοτήτων και λειτουργικών τρόπων ώστε η αντλία θερμότητας να προσαρμόζεται στις ανάγκες της εγκατάστασης.

12 kW ονομαστικής ισχύος στη θέρμανση

Η AE120MXTPEH/EU παρέχει ονομαστική θερμική ισχύ 12 kW. Στις ονομαστικές συνθήκες που ορίζει η Samsung παρουσιάζει COP 4,41, με ονομαστική ηλεκτρική κατανάλωση 2,72 kW.

Το COP αντιπροσωπεύει τη σχέση μεταξύ της θερμικής ενέργειας που αποδίδεται και της ηλεκτρικής ενέργειας που καταναλώνεται υπό συγκεκριμένες συνθήκες δοκιμής. Η πραγματική απόδοση της εγκατάστασης θα εξαρτηθεί από παράγοντες όπως η εξωτερική θερμοκρασία, η θερμοκρασία προσαγωγής του νερού, η ζήτηση του κτιρίου και ο τύπος των τερματικών μονάδων.

12 kW δυναμικότητας στην ψύξη

Εκτός από θέρμανση, αυτή η εξωτερική μονάδα παρέχει ονομαστική ψυκτική ισχύ 12 kW. Η Samsung ορίζει ονομαστικό EER 4,14 και ονομαστική ηλεκτρική κατανάλωση 2,90 kW στις αντίστοιχες συνθήκες δοκιμής.

Η ψύξη μπορεί να πραγματοποιηθεί μέσω του κυκλώματος αέρα-νερού με συμβατά τερματικά, όπως fan coils ή σωστά σχεδιασμένα συστήματα δροσισμού δαπέδου, ή μέσω συμβατών εσωτερικών μονάδων αέρα-αέρα του συστήματος TDM Plus.

Γρήγορη θέρμανση συνδυάζοντας αέρα και νερό

Η τεχνολογία TDM Plus επιτρέπει την αξιοποίηση των χαρακτηριστικών δύο διαφορετικών συστημάτων κλιματισμού. Το υδραυλικό κύκλωμα μπορεί να προσφέρει σταθερό κλιματισμό μέσω ενδοδαπέδιας θέρμανσης ή άλλων υδροθερμικών τερματικών, ενώ οι εσωτερικές μονάδες αέρα-αέρα μπορούν να προσφέρουν ταχύτερη απόκριση όταν χρειάζεται να αλλάξει γρήγορα η θερμοκρασία ενός χώρου.

Αυτός ο συνδυασμός επιτρέπει τον σχεδιασμό ευέλικτων συστημάτων που προσαρμόζουν τη λειτουργία τους στις διαφορετικές ανάγκες άνεσης κατά τη διάρκεια της ημέρας.

Λειτουργία στη θέρμανση έως -25 °C

Η Samsung ορίζει για την AE120MXTPEH/EU ένα ευρύ εξωτερικό εύρος λειτουργίας. Στη λειτουργία θέρμανσης αέρα-νερού μπορεί να λειτουργεί με εξωτερικές θερμοκρασίες από -25 έως 35 °C.

Για παραγωγή ζεστού νερού χρήσης μέσω σωστά διαμορφωμένου συστήματος με Hydro Kit και συμβατό δοχείο αποθήκευσης, το αναφερόμενο εξωτερικό εύρος φτάνει επίσης έως τους -25 °C.

Εύρη εξωτερικής θερμοκρασίας

Τα εύρη λειτουργίας που ορίζει η Samsung εξαρτώνται από την επιλεγμένη λειτουργία:

• Θέρμανση αέρα-νερού A2W: -25 έως 35 °C.
• Ψύξη αέρα-νερού A2W: 10 έως 46 °C.
• Παραγωγή ΖΝΧ: -25 έως 43 °C.
• Θέρμανση αέρα-αέρα A2A: -25 έως 24 °C.
• Ψύξη αέρα-αέρα A2A: 10 έως 46 °C.

Οι τιμές αυτές αφορούν την εξωτερική θερμοκρασία και πρέπει να λαμβάνονται υπόψη μαζί με τα όρια λειτουργίας του υδραυλικού module, των εσωτερικών μονάδων και των υπόλοιπων εγκατεστημένων εξαρτημάτων.

Διμπλοκ σύστημα

Η Samsung AE120MXTPEH/EU χρησιμοποιεί αρχιτεκτονική διμπλοκ. Το ψυκτικό κύκλωμα συνδέει την εξωτερική μονάδα με ένα συμβατό εσωτερικό υδραυλικό module, όπου πραγματοποιείται η μεταφορά θερμότητας προς το κύκλωμα νερού της εγκατάστασης.

Αυτή η διαμόρφωση διατηρεί το κύριο υδραυλικό κύκλωμα στο εσωτερικό του κτιρίου και προσφέρει ευελιξία στον σχεδιασμό του λεβητοστασίου και στην επιλογή του δοχείου ΖΝΧ ανάλογα με τις ανάγκες του έργου.

Η εξωτερική μονάδα από μόνη της δεν αποτελεί ολοκληρωμένο σύστημα αεροθερμίας. Πρέπει να συνδυάζεται με το Hydro Kit, σύστημα ελέγχου και τα υπόλοιπα συμβατά εξαρτήματα που ορίζει η Samsung.

Συμβατότητα με Hydro Kit Samsung TDM Plus

Για εγκατάσταση αέρα-νερού, η AE120MXTPEH/EU μπορεί να συνδυαστεί με το Hydro Kit Samsung AE160BNYDEH/EU σε συμβατές μονοφασικές εγκαταστάσεις. Αυτό το υδραυλικό module επιτρέπει την τροφοδοσία των κυκλωμάτων θέρμανσης και ψύξης και τη διαχείριση της παραγωγής ΖΝΧ μέσω εξωτερικού δοχείου αποθήκευσης.

Η επιλογή του υδραυλικού module, του δοχείου, των αντλιών, των στοιχείων ασφαλείας και των υπόλοιπων αξεσουάρ πρέπει να γίνεται σύμφωνα με τις ανάγκες του κτιρίου και το προβλεπόμενο υδραυλικό σχήμα.

Παραγωγή ζεστού νερού χρήσης

Το σύστημα EHS TDM Plus μπορεί να χρησιμοποιηθεί για την παραγωγή ζεστού νερού χρήσης όταν η εξωτερική μονάδα συνδυάζεται με υδραυλικό module, συμβατό δοχείο αποθήκευσης και τα αντίστοιχα στοιχεία ρύθμισης.

Ο όγκος του δοχείου μπορεί να επιλεγεί ανάλογα με τον αριθμό των χρηστών και την προβλεπόμενη κατανάλωση, επιτρέποντας την προσαρμογή της εγκατάστασης σε κατοικίες και έργα με διαφορετικές ανάγκες ΖΝΧ.

Ψυκτικό R410A

Η AE120MXTPEH/EU χρησιμοποιεί ψυκτικό R410A. Η Samsung ορίζει εργοστασιακή πλήρωση 3,5 kg και δυναμικό υπερθέρμανσης του πλανήτη GWP 2.088.

Η εργοστασιακή πλήρωση αντιστοιχεί σε περίπου 7,31 τόνους ισοδύναμου CO₂. Καθώς πρόκειται για εξοπλισμό που χρησιμοποιεί φθοριούχα αέρια, η εγκατάσταση, ο χειρισμός του ψυκτικού κυκλώματος, η συντήρηση και η θέση σε λειτουργία πρέπει να πραγματοποιούνται από αδειοδοτημένους επαγγελματίες σύμφωνα με την ισχύουσα νομοθεσία.

Ψυκτικές συνδέσεις

Οι ψυκτικές συνδέσεις που ορίζονται για αυτή την εξωτερική μονάδα είναι:

• Γραμμή υγρού: 9,52 mm (3/8").
• Γραμμή αερίου: 15,88 mm (5/8").

Η διαστασιολόγηση και η όδευση της ψυκτικής εγκατάστασης πρέπει να τηρούν τα μέγιστα μήκη, τις υψομετρικές διαφορές, την πρόσθετη πλήρωση ψυκτικού και τις λοιπές συνθήκες που αναφέρονται στο εγχειρίδιο εγκατάστασης της Samsung.

Μονοφασική τροφοδοσία

Ο κωδικός AE120MXTPEH/EU αντιστοιχεί στη μονοφασική έκδοση των 12 kW. Η τροφοδοσία της είναι 220-240 V στα 50 Hz.

Η Samsung διαθέτει επίσης τον κωδικό AE120MXTPGH/EU για τριφασικές εγκαταστάσεις, επομένως είναι σημαντικό να ελέγχεται η διαθέσιμη ηλεκτρική παροχή και να επιλέγεται η κατάλληλη έκδοση.

Ηλεκτρικά δεδομένα

Σε ονομαστικές συνθήκες, η Samsung ορίζει ένταση λειτουργίας 13,2 A στην ψύξη και 12,4 A στη θέρμανση.

• MCA, ελάχιστο ρεύμα κυκλώματος: 28 A.
• MFA, μέγιστη προστασία: 35 A.

Η διατομή των αγωγών και οι ηλεκτρικές προστασίες πρέπει να καθορίζονται σύμφωνα με την τεχνική τεκμηρίωση εγκατάστασης, το μήκος της γραμμής, τις συνθήκες τοποθέτησης και την ισχύουσα ηλεκτρολογική νομοθεσία.

Παροχή αέρα 103 m³/min

Η εξωτερική μονάδα ενσωματώνει αξονικό ανεμιστήρα με ονομαστική παροχή 103 m³/min. Η κίνηση του αέρα μέσω του εξωτερικού εναλλάκτη επιτρέπει την απαραίτητη ενεργειακή ανταλλαγή για τη λειτουργία της αντλίας θερμότητας.

Κατά την εγκατάσταση πρέπει να τηρούνται οι ελάχιστες αποστάσεις που ορίζει η Samsung, ώστε να εξασφαλίζεται σωστή εισαγωγή και απαγωγή αέρα και να αποφεύγεται η ανακυκλοφορία που μπορεί να μειώσει την απόδοση του συστήματος.

Επίπεδο θορύβου

Η Samsung ορίζει ηχητική πίεση 51 dB(A) στην ψύξη και 52 dB(A) στη θέρμανση. Η δηλωμένη ηχητική ισχύς είναι 70 dB(A).

Το ακουστικό επίπεδο που γίνεται αντιληπτό στην τελική εγκατάσταση εξαρτάται από την απόσταση, τη θέση της μονάδας, τις κοντινές επιφάνειες και τις πιθανές ανακλάσεις του ήχου. Για τον λόγο αυτό, πρέπει να επιλέγεται προσεκτικά η θέση της εξωτερικής μονάδας και να τηρείται η ισχύουσα ακουστική νομοθεσία.

Διαστάσεις και βάρος

Η AE120MXTPEH/EU χρησιμοποιεί εξωτερικό σασί σχεδιασμένο για να παρέχει την απαιτούμενη ισχύ σε συστήματα TDM Plus υψηλής απόδοσης.

• Πλάτος: 940 mm.
• Ύψος: 1.420 mm.
• Βάθος: 330 mm.
• Καθαρό βάρος: 107 kg.
• Διαστάσεις μεταφοράς: 995 x 1.598 x 426 mm.
• Βάρος μεταφοράς: 115 kg.

Εφαρμογές της Samsung EHS TDM Plus 12 kW

Χάρη στον συνδυασμό κλιματισμού αέρα-νερού και αέρα-αέρα, αυτή η εξωτερική μονάδα μπορεί να χρησιμοποιηθεί σε διαφορετικούς τύπους εγκαταστάσεων:

• Μονοκατοικίες.
• Εγκαταστάσεις θέρμανσης με ενδοδαπέδια θέρμανση.
• Συμβατά συστήματα δροσισμού δαπέδου.
• Fan coils.
• Θερμαντικά σώματα χαμηλής θερμοκρασίας.
• Παραγωγή ΖΝΧ μέσω εξωτερικού δοχείου.
• Κλιματισμός μέσω συμβατών εσωτερικών μονάδων άμεσης εκτόνωσης.
• Αναβάθμιση συστημάτων κλιματισμού.
• Μικρά κτίρια και επαγγελματικές εφαρμογές συμβατές με την ισχύ της.

Τεχνικά στοιχεία της Samsung AE120MXTPEH/EU

• Κατασκευαστής: Samsung.
• Οικογένεια: EHS.
• Σειρά: TDM Plus.
• Κωδικός: AE120MXTPEH/EU.
• Τύπος: εξωτερική μονάδα αεροθερμίας διμπλοκ.
• Τεχνολογία: αέρα-νερού και αέρα-αέρα.
• Τροφοδοσία: μονοφασική.
• Τάση: 220-240 V.
• Συχνότητα: 50 Hz.
• Ονομαστική ισχύς στη θέρμανση A7/W35: 12 kW.
• Ισχύς στη θέρμανση A7/W55: 10,7 kW.
• Ονομαστική ισχύς στην ψύξη A35/W18: 12 kW.
• Ονομαστικό COP: 4,41.
• Ονομαστικό EER: 4,14.
• Ονομαστική κατανάλωση στη θέρμανση: 2,72 kW.
• Ονομαστική κατανάλωση στην ψύξη: 2,90 kW.
• Ένταση στη θέρμανση: 12,4 A.
• Ένταση στην ψύξη: 13,2 A.
• MCA: 28 A.
• MFA: 35 A.
• Συμπιεστής: περιστροφικός.
• Ανεμιστήρας: αξονικός.
• Παροχή αέρα: 103 m³/min.
• Ψυκτικό: R410A.
• Εργοστασιακή πλήρωση: 3,5 kg.
• GWP: 2.088.
• Ισοδύναμη πλήρωση: 7,31 tCO₂e.
• Σωλήνωση υγρού: 9,52 mm (3/8").
• Σωλήνωση αερίου: 15,88 mm (5/8").
• Ηχητική πίεση στο ψύχος: 51 dB(A).
• Ηχητική πίεση στη θέρμανση: 52 dB(A).
• Ηχητική ισχύς: 70 dB(A).
• Εξωτερική θερμοκρασία στη θέρμανση A2W: -25 έως 35 °C.
• Εξωτερική θερμοκρασία στην ψύξη A2W: 10 έως 46 °C.
• Εξωτερική θερμοκρασία για ΖΝΧ: -25 έως 43 °C.
• Εξωτερική θερμοκρασία στη θέρμανση A2A: -25 έως 24 °C.
• Εξωτερική θερμοκρασία στην ψύξη A2A: 10 έως 46 °C.
• Διαστάσεις: 940 x 1.420 x 330 mm.
• Καθαρό βάρος: 107 kg.

Αεροθερμία 12 kW με σύστημα TDM Plus

Η Samsung AE120MXTPEH/EU παρέχει 12 kW ονομαστικής θέρμανσης και ψύξης μέσα σε ένα ευέλικτο σύστημα ικανό να συνδυάζει υδρονική κλιματιστική λειτουργία και άμεση εκτόνωση. Αυτή η τεχνολογία επιτρέπει τη χρήση μίας μόνο εξωτερικής μονάδας για την κάλυψη διαφορετικών θερμικών αναγκών του κτιρίου όταν συνδυάζεται με τα κατάλληλα εσωτερικά modules και αξεσουάρ TDM Plus.

Το ονομαστικό COP 4,41, η λειτουργία στη θέρμανση με εξωτερικές θερμοκρασίες έως -25 °C και η δυνατότητα συνεργασίας με ενδοδαπέδια θέρμανση, fan coils, εσωτερικές μονάδες αέρα και παραγωγή ΖΝΧ καθιστούν αυτή τη μονάδα μια ευέλικτη λύση για ολοκληρωμένα έργα κλιματισμού.

Η εξωτερική μονάδα πρέπει να συνδυάζεται με το Hydro Kit, τους ελέγχους, το δοχείο ΖΝΧ και τα υπόλοιπα συμβατά εξαρτήματα που απαιτούνται ανάλογα με το έργο. Η διαστασιολόγηση, η ψυκτική και υδραυλική εγκατάσταση και η θέση σε λειτουργία πρέπει να πραγματοποιούνται από εξειδικευμένους επαγγελματίες σύμφωνα με την τεχνική τεκμηρίωση της Samsung και την ισχύουσα νομοθεσία.
