Ρυθμιζόμενο χρονόμετρο από 30 δευτερόλεπτα έως 10 λεπτά

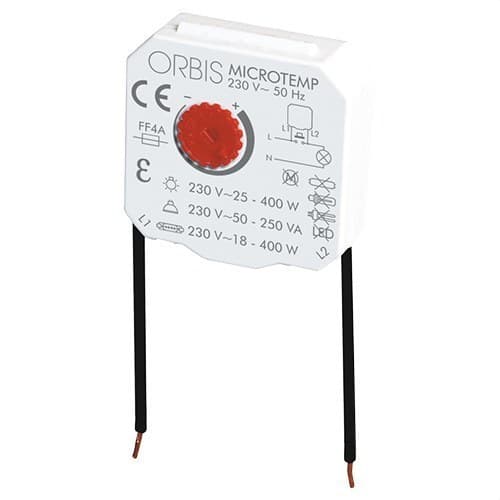

Ο χρονοδιακόπτης Orbis MICROTEMP, κωδικός OB200004, είναι ένας συμπαγής ηλεκτρονικός χρονοδιακόπτης 230 V σχεδιασμένος για την αυτοματοποίηση του ανοίγματος και κλεισίματος κυκλωμάτων φωτισμού για ρυθμιζόμενο χρονικό διάστημα από 30 δευτερόλεπτα έως 10 λεπτά. Το μικρό του μέγεθος επιτρέπει την κρυφή εγκατάσταση πίσω από ένα μπουτόν, σε κουτί μηχανισμού universal, κουτί διακλάδωσης, φρεάτιο ή ψευδοροφή.

Το MICROTEMP χρησιμοποιεί σύνδεση μόνο με 2 καλώδια και δεν χρειάζεται ουδέτερο αγωγό στο σημείο εγκατάστασης. Είναι συμβατό με τυπικά μπουτόν, δέχεται απεριόριστο αριθμό πρόσθετων μπουτόν και διαθέτει επαναρρυθμιζόμενη χρονοκαθυστέρηση, ώστε ένα νέο πάτημα κατά τη διάρκεια του κύκλου να επανεκκινεί τον επιλεγμένο χρόνο.

Ρυθμιζόμενη χρονοκαθυστέρηση από 30 δευτερόλεπτα έως 10 λεπτά

Ο χρόνος λειτουργίας ρυθμίζεται μέσω του χειριστηρίου που βρίσκεται στο μπροστινό μέρος της συσκευής. Το εύρος από 30 δευτερόλεπτα έως 10 λεπτά επιτρέπει την προσαρμογή του φωτισμού σε σκάλες, διαδρόμους, κοινόχρηστες αυλές, WC και άλλους χώρους όπου ο φωτισμός χρειάζεται να παραμένει ενεργός μόνο για συγκεκριμένο χρονικό διάστημα.

Μόλις παρέλθει η επιλεγμένη περίοδος, το MICROTEMP αποσυνδέει αυτόματα το φορτίο. Αν πατηθεί ξανά κάποιο μπουτόν ενώ ο χρονοδιακόπτης παραμένει ενεργός, ο κύκλος ξεκινά εκ νέου από την αρχή.

Εγκατάσταση με 2 καλώδια και χωρίς ουδέτερο

Ένα από τα βασικά χαρακτηριστικά του MICROTEMP είναι η σύνδεσή του με μόνο δύο αγωγούς. Η συσκευή συνδέεται παράλληλα με το μπουτόν και δεν χρειάζεται ουδέτερο στο κουτί μηχανισμού.

Αυτή η διαμόρφωση διευκολύνει την ενσωμάτωσή του σε ορισμένες υπάρχουσες εγκαταστάσεις όπου φτάνουν μόνο η φάση και η επιστροφή του φωτισμού, αποφεύγοντας σημαντικές τροποποιήσεις στην καλωδίωση.

Κρυφή τοποθέτηση σε κουτί μηχανισμού ή φρεάτιο

Το σώμα του χρονοδιακόπτη έχει διαστάσεις περίπου 40 x 40 x 14 mm, ώστε να μπορεί να τοποθετηθεί πίσω από ένα μπουτόν μέσα σε κουτί universal ή να εγκατασταθεί σε κουτί διακλάδωσης, φρεάτιο ή ψευδοροφή.

Αφού τοποθετηθεί, το MICROTEMP παραμένει κρυφό και ο χρήστης συνεχίζει να χειρίζεται τον φωτισμό μέσω συμβατικών μπουτόν, χωρίς να απαιτείται ορατός ειδικός μηχανισμός.

Συμβατό με οποιοδήποτε τυπικό μπουτόν

Η Orbis δηλώνει συμβατότητα με συμβατικά μπουτόν της αγοράς. Επιπλέον, μπορούν να εγκατασταθούν απεριόριστα πρόσθετα μπουτόν, επιτρέποντας την ενεργοποίηση του ίδιου κυκλώματος από διαφορετικά σημεία μιας σκάλας, διαδρόμου ή κοινόχρηστου χώρου.

Υποστηρίζει επίσης φωτιζόμενα μπουτόν, εντός της διαμόρφωσης που προβλέπει ο κατασκευαστής.

Επαναρρυθμιζόμενη χρονοκαθυστέρηση

Η επαναρρυθμιζόμενη λειτουργία επιτρέπει την αυτόματη παράταση της περιόδου φωτισμού. Όταν πατηθεί ξανά κατά τη διάρκεια ενεργής χρονοκαθυστέρησης, το MICROTEMP ξεκινά νέο πλήρη κύκλο με τον ίδιο ρυθμισμένο χρόνο.

Η λειτουργία αυτή είναι ιδιαίτερα χρήσιμη σε σκάλες και κοινόχρηστους χώρους, καθώς διαφορετικοί χρήστες μπορούν να επανεκκινούν τη χρονοκαθυστέρηση καθώς εισέρχονται στον χώρο.

Χρήση ως αυτόματος σκάλας και χρονοδιακόπτης

Εκτός από τη χρήση ως αυτόματος σκάλας, οι οδηγίες της Orbis προβλέπουν διαφορετικούς τρόπους σύνδεσης ώστε να αξιοποιηθεί ως χρονοδιακόπτης στην ενεργοποίηση ή στην απενεργοποίηση.

Ο σχεδιασμός του επιτρέπει, μεταξύ άλλων, τη μετατροπή ορισμένων παλμών μεγάλης διάρκειας σε παλμούς μικρότερης, χρονικά ελεγχόμενης διάρκειας, πάντα σύμφωνα με τα ηλεκτρικά σχέδια που υποδεικνύει ο κατασκευαστής.

Σχεδιασμένο για λαμπτήρες πυρακτώσεως και αλογόνου

Το MICROTEMP χρησιμοποιεί ηλεκτρονική έξοδο μέσω ημιαγωγού. Λόγω του συστήματος λειτουργίας με 2 καλώδια, η Orbis ορίζει συγκεκριμένα ελάχιστα και μέγιστα φορτία που πρέπει να τηρούνται.

• Λαμπτήρες πυρακτώσεως: από 25 έως 400 W.
• Αλογόνου χαμηλής τάσης 12 V AC: από 50 έως 250 VA.
• Αλογόνου 230 V AC: από 18 έως 400 W.

Μη συμβατό με LED ή ηλεκτρονικά φορτία

Είναι σημαντικό να ληφθεί υπόψη ότι το Orbis MICROTEMP δεν έχει σχεδιαστεί για όλους τους τύπους φωτισμού. Ο κατασκευαστής αναφέρει ρητά ότι δεν πρέπει να χρησιμοποιείται με ηλεκτρονικά φορτία.

• Φωτισμός LED: μη συμβατός.
• Λαμπτήρες φθορισμού: μη συμβατοί.
• Λαμπτήρες εξοικονόμησης CFL: μη συμβατοί.
• Ηλεκτρονικά downlights: μη συμβατά.
• Κινητήρες: μη συμβατοί.
• Ρελέ: μη συμβατά.

Για εγκαταστάσεις με φωτισμό LED ή ηλεκτρονικά φορτία πρέπει να χρησιμοποιούνται χρονοδιακόπτες Orbis ειδικά σχεδιασμένοι για αυτές τις τεχνολογίες.

Ικανότητα διακοπής 1,5 A

Το MICROTEMP προσφέρει ικανότητα διακοπής 1,5 A στα 230 V AC. Το στοιχείο μεταγωγής είναι τύπου ημιαγωγού, επομένως πρέπει να τηρούνται τόσο η μέγιστη ένταση όσο και τα ελάχιστα και μέγιστα όρια ισχύος που ορίζονται για κάθε συμβατό φορτίο.

Προστασία με εσωτερική ασφάλεια

Η συσκευή ενσωματώνει ταχεία ασφάλεια τύπου F 4 A για εσωτερική προστασία. Η ασφάλεια δεν είναι αντικαταστάσιμη, επομένως δεν έχει σχεδιαστεί για αντικατάσταση από τον χρήστη.

Χαμηλή ίδια κατανάλωση

Η κατανάλωση του χρονοδιακόπτη είναι περίπου 0,5 W, δηλαδή 5,5 VA. Λειτουργεί με τροφοδοσία 230 V AC και συχνότητα 50 Hz.

Προστασία IP20 για εσωτερικές εγκαταστάσεις

Το MICROTEMP διαθέτει βαθμό προστασίας IP20 σύμφωνα με το EN 60529 και Κλάση II όταν εγκαθίσταται σωστά. Προορίζεται για εσωτερικούς χώρους και προστατευμένη τοποθέτηση μέσα σε κουτί μηχανισμού, φρεάτιο ή κατάλληλο περίβλημα.

Το εύρος θερμοκρασίας λειτουργίας του είναι από -10 έως +50 °C, ενώ για μεταφορά και αποθήκευση επιτρέπει θερμοκρασίες από -20 έως +60 °C.

Τεχνικά χαρακτηριστικά του Orbis MICROTEMP OB200004

• Μάρκα: Orbis.
• Κωδικός: OB200004.
• Μοντέλο: MICROTEMP.
• Τύπος: ηλεκτρονικός χρονοδιακόπτης / αυτόματος σκάλας.
• Τροφοδοσία: 230 V AC.
• Συχνότητα: 50 Hz.
• Χρονοκαθυστέρηση: από 30 δευτερόλεπτα έως 10 λεπτά.
• Επαναρρυθμιζόμενη χρονοκαθυστέρηση: ναι.
• Εγκατάσταση: 2 καλώδια.
• Απαιτείται ουδέτερος: όχι.
• Πρόσθετα μπουτόν: απεριόριστα.
• Συμβατότητα με τυπικά μπουτόν: ναι.
• Τύπος εξόδου: ημιαγωγός.
• Ικανότητα διακοπής: 1,5 A στα 230 V AC.
• Ίδια κατανάλωση: 5,5 VA, περίπου 0,5 W.
• Εσωτερική προστασία: ταχεία ασφάλεια F 4 A μη αντικαταστάσιμη.
• Φορτίο πυρακτώσεως: 25-400 W.
• Φορτίο αλογόνου 12 V AC: 50-250 VA.
• Φορτίο αλογόνου 230 V AC: 18-400 W.
• Συμβατότητα με φθορισμού: όχι.
• Συμβατότητα με CFL: όχι.
• Συμβατότητα με ηλεκτρονικά downlights: όχι.
• Συμβατότητα με LED: όχι.
• Συμβατότητα με κινητήρες: όχι.
• Συμβατότητα με ρελέ: όχι.
• Τοποθέτηση: κρυφή σε κουτί μηχανισμού, φρεάτιο, κουτί διακλάδωσης ή ψευδοροφή.
• Περίπου διαστάσεις σώματος: 40 x 40 x 14 mm.
• Διατομή αγωγού: 1 mm².
• Καθαρό βάρος: 22 g.
• Βαθμός προστασίας: IP20 σύμφωνα με EN 60529.
• Κλάση προστασίας: Κλάση II με σωστή τοποθέτηση.
• Θερμοκρασία λειτουργίας: -10 έως +50 °C.
• Θερμοκρασία μεταφοράς και αποθήκευσης: -20 έως +60 °C.

Κρυφή χρονοκαθυστέρηση χωρίς αλλαγή του ορατού μηχανισμού

Το Orbis MICROTEMP OB200004 επιτρέπει την προσθήκη αυτόματης απενεργοποίησης σε μια εγκατάσταση διατηρώντας τα συμβατικά μπουτόν. Το μικρό του μέγεθος διευκολύνει την απόκρυψή του πίσω από τον μηχανισμό και η σύνδεση με 2 καλώδια επιτρέπει τη χρήση του σε εγκαταστάσεις όπου δεν υπάρχει διαθέσιμος ουδέτερος σε αυτό το σημείο.

Η χρονοκαθυστέρηση από 30 δευτερόλεπτα έως 10 λεπτά, η επαναρρυθμιζόμενη λειτουργία και η δυνατότητα σύνδεσης πολλαπλών μπουτόν το καθιστούν μια ιδιαίτερα πρακτική λύση για σκάλες, κοινόχρηστες αυλές, διαδρόμους και άλλους χώρους διέλευσης με φωτισμό πυρακτώσεως ή αλογόνου.

Σημαντικό: το MICROTEMP δεν είναι συμβατό με φωτισμό LED, φθορισμού, CFL, ηλεκτρονικά downlights, κινητήρες ή ρελέ. Πριν από την εγκατάσταση πρέπει να ελεγχθεί ότι το φορτίο βρίσκεται εντός των ελάχιστων και μέγιστων ορίων που ορίζει η Orbis.
