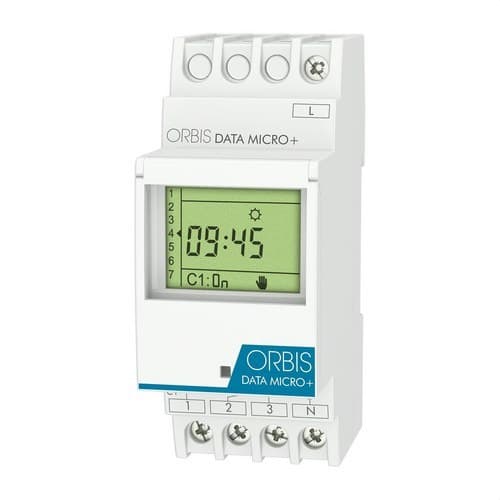

Ψηφιακός χρονοδιακόπτης DATA MICRO+

Ο ψηφιακός χρονοδιακόπτης Orbis DATA MICRO+, με κωδικό OB172012N, είναι ένας αρθρωτός προγραμματιστής 230 V σχεδιασμένος για την αυτοματοποίηση ενός ηλεκτρικού κυκλώματος μέσω προγραμματισμών ανά δευτερόλεπτα, ημερήσιων ή εβδομαδιαίων. Διαθέτει μία ελεύθερη από δυναμικό μεταγωγική επαφή 16(10) A, έως 32 προγράμματα, λειτουργία παλμών από 1 έως 59 δευτερόλεπτα και ειδική περίοδο διακοπών έως 99 ημερών.

Η εγκατάστασή του γίνεται σε ράγα DIN και καταλαμβάνει 2 μονάδες πλάτους. Ο προγραμματισμός πραγματοποιείται μέσω οθόνης LCD και μενού καθοδήγησης με εικονίδια, διευκολύνοντας τη ρύθμιση ωραρίων για φωτισμό, αντλίες άρδευσης, κλιματισμό, σήμανση και άλλον ηλεκτρικό εξοπλισμό. Επιπλέον, ενσωματώνει εφεδρεία λειτουργίας έως 4 έτη, αυτόματη αλλαγή θερινής-χειμερινής ώρας και προσωρινό ή μόνιμο χειροκίνητο έλεγχο.

Ημερήσιος και εβδομαδιαίος προγραμματισμός με έως 32 προγράμματα

Το Orbis DATA MICRO+ επιτρέπει την αποθήκευση έως 32 προγραμμάτων για τον καθορισμό ωρών ενεργοποίησης και απενεργοποίησης κατά τη διάρκεια της ημέρας ή της εβδομάδας. Με αυτόν τον τρόπο, η λειτουργία της εγκατάστασης μπορεί να προσαρμοστεί σε διαφορετικές ημέρες και χρονικές ζώνες χωρίς την ανάγκη χειροκίνητων χειρισμών.

Ο προγραμματισμός διαθέτει ελάχιστη ανάλυση 1 δευτερολέπτου, προσφέροντας υψηλή ακρίβεια για εφαρμογές που απαιτούν σύντομους χειρισμούς ή ενεργοποίηση σε συγκεκριμένη ώρα.

Ένα κύκλωμα μεταγωγής ελεύθερο από δυναμικό

Ο κωδικός OB172012N αντιστοιχεί στην έκδοση DATA MICRO+ με ένα μόνο κύκλωμα. Ενσωματώνει μία μεταγωγική επαφή κανονικά ανοικτή και κανονικά κλειστή, ελεύθερη από δυναμικό, με ικανότητα διακοπής 16(10) A στα 250 V AC.

Η επαφή είναι κατασκευασμένη από AgSnO2 και επιτρέπει τον άμεσο έλεγχο διαφορετικών τύπων φορτίων εντός των μέγιστων ισχύων που ορίζει η Orbis.

Προγραμματιζόμενοι παλμοί από 1 έως 59 δευτερόλεπτα

Εκτός από τους συμβατικούς χειρισμούς ενεργοποίησης και απενεργοποίησης σε συγκεκριμένη ώρα, το DATA MICRO+ επιτρέπει τον προγραμματισμό παλμών με διάρκεια από 1 έως 59 δευτερόλεπτα.

Η λειτουργία αυτή διευρύνει τις δυνατότητες χρήσης του σε εφαρμογές όπως σειρήνες, ηχητικά σήματα, σήμανση, προσωρινή ενεργοποίηση ρελέ ή άλλου εξοπλισμού που χρειάζεται να παραμείνει ενεργός μόνο για λίγα δευτερόλεπτα.

Περίοδος διακοπών έως 99 ημέρες

Ο προγραμματιστής ενσωματώνει ειδική περίοδο διακοπών, ρυθμιζόμενη έως μέγιστο 99 ημερών. Κατά το διάστημα αυτό απενεργοποιούνται τα συνήθη προγράμματα χωρίς να χρειάζεται διαγραφή τους από τη μνήμη.

Η δυνατότητα αυτή είναι ιδιαίτερα χρήσιμη σε γραφεία, καταστήματα, εκπαιδευτικά κέντρα και άλλες εγκαταστάσεις που παραμένουν κλειστές για ορισμένες περιόδους.

Προσωρινός ή μόνιμος χειροκίνητος έλεγχος

Η κατάσταση της εξόδου μπορεί να τροποποιηθεί χειροκίνητα από τον ίδιο τον προγραμματιστή. Το DATA MICRO+ επιτρέπει προσωρινή ενεργοποίηση ή απενεργοποίηση, που μεταβάλλει τη λειτουργία αυτόματα και στιγμιαία, ή τη ρύθμιση μόνιμης χειροκίνητης κατάστασης.

Οι λειτουργίες αυτές διευκολύνουν τις εργασίες συντήρησης, τις δοκιμές ή τις περιπτώσεις όπου προσωρινά δεν επιθυμείται η τήρηση του προγραμματισμένου ωραρίου.

Αυτόματη αλλαγή θερινής-χειμερινής ώρας

Το ρολόι ενσωματώνει διαχείριση της αλλαγής ώρας μεταξύ θερινής και χειμερινής. Μπορεί να ρυθμιστεί ώστε να πραγματοποιεί αυτόματα την αλλαγή σύμφωνα με το ημερολόγιο της Ευρωπαϊκής Ένωσης, να προγραμματιστεί με εξατομικευμένο τρόπο ή να παραμείνει απενεργοποιημένο.

Η λειτουργία αυτή επιτρέπει τη σωστή διατήρηση των ωρών ενεργοποίησης και απενεργοποίησης καθ’ όλη τη διάρκεια του έτους, χωρίς να απαιτείται χειροκίνητη ρύθμιση του ρολογιού σε κάθε εποχική αλλαγή.

Εφεδρεία λειτουργίας έως 4 έτη

Το DATA MICRO+ ενσωματώνει μπαταρία λιθίου που παρέχει εφεδρεία λειτουργίας έως 4 έτη χωρίς τροφοδοσία δικτύου. Με αυτόν τον τρόπο, το ρολόι και οι προγραμματισμοί μπορούν να διατηρηθούν κατά τη διάρκεια διακοπών ρεύματος ή σε περιόδους που ο πίνακας παραμένει αποσυνδεδεμένος.

Σε αυτή τη γενιά του DATA MICRO+, η Orbis αναφέρει εσωτερική μπαταρία λιθίου μη αντικαταστάσιμη.

Οθόνη LCD με καθοδηγούμενο προγραμματισμό μέσω εικονιδίων

Ο προγραμματιστής διαθέτει οθόνη LCD που επιτρέπει την προβολή της ώρας, της ημέρας και της κατάστασης λειτουργίας του κυκλώματος. Το σύστημα μενού χρησιμοποιεί εικονίδια για να καθοδηγεί τον χρήστη κατά τη ρύθμιση.

Η μορφή ώρας είναι 24ώρη και η ακρίβεια του ρολογιού φτάνει τα ±1 δευτερόλεπτο ανά 24 ώρες σε θερμοκρασία αναφοράς 23 °C χάρη στον κρυσταλλικό ταλαντωτή του.

Διαφανές σφραγιζόμενο κάλυμμα

Τα μπροστινά χειριστήρια προστατεύονται μέσω διαφανούς σφραγιζόμενου παραθύρου. Το χαρακτηριστικό αυτό επιτρέπει τον οπτικό έλεγχο των πληροφοριών της οθόνης και, ταυτόχρονα, βοηθά στην αποφυγή μη εξουσιοδοτημένων αλλαγών του προγραμματισμού.

Για τον λόγο αυτό, το DATA MICRO+ είναι ιδιαίτερα κατάλληλο για ηλεκτρικούς πίνακες κοινοχρήστων χώρων, καταστημάτων, γραφείων, εκπαιδευτικών κέντρων και άλλων εγκαταστάσεων προσβάσιμων από διαφορετικούς χρήστες.

Δυνατότητα για διαφορετικούς τύπους φορτίων

Η κανονικά ανοικτή επαφή δέχεται διαφορετικές μέγιστες ισχείς ανάλογα με τον τύπο του συνδεδεμένου δέκτη:

• Λαμπτήρες πυρακτώσεως: έως 3000 W.
• Λαμπτήρες φθορισμού: έως 1200 VA.
• Χαμηλής τάσης αλογόνου στα 12 V AC: έως 2000 VA.
• Αλογόνου στα 230 V AC: έως 3000 W.
• Λαμπτήρες χαμηλής κατανάλωσης: έως 600 VA.
• Downlights: έως 400 VA.
• Φωτισμός LED: έως 90 VA.

Σε φορτία με υψηλά ρεύματα εκκίνησης πρέπει να ελέγχεται ιδιαίτερα ότι δεν υπερβαίνονται τα όρια που ορίζει ο κατασκευαστής.

Αρθρωτή μορφή για ράγα DIN

Το Orbis DATA MICRO+ έχει σχεδιαστεί για τοποθέτηση σε ράγα DIN και καταλαμβάνει 2 μονάδες, που αντιστοιχούν σε περίπου 35 mm πλάτους. Οι εξωτερικές διαστάσεις του είναι 35 x 88 x 65 mm και το καθαρό βάρος του είναι 135 g.

Η σύνδεση πραγματοποιείται μέσω βιδωτών ακροδεκτών και δέχεται αγωγούς με μέγιστη διατομή 4 mm². Η μέγιστη καθορισμένη ροπή σύσφιξης είναι 0,8 Nm.

Τροφοδοσία στα 230 V

Ο κωδικός OB172012N αντιστοιχεί συγκεκριμένα στην έκδοση με τροφοδοσία 230 V AC ±10%, με ονομαστική συχνότητα 50/60 Hz. Η ίδια κατανάλωση είναι 7,3 VA, δηλαδή περίπου 1,2 W.

Η Orbis διαθέτει και άλλους κωδικούς DATA MICRO+ για διαφορετικές τάσεις τροφοδοσίας, επομένως είναι σημαντικό να ελέγχεται ο κωδικός του προϊόντος όταν αντικαθίσταται ένας υπάρχων προγραμματιστής.

Προστασία IP20 για ηλεκτρικούς πίνακες

Το DATA MICRO+ διαθέτει βαθμό προστασίας IP20 σύμφωνα με το EN 60529 και Κλάση II όταν έχει εγκατασταθεί σωστά. Έχει σχεδιαστεί για τοποθέτηση μέσα σε ηλεκτρικούς πίνακες προστατευμένους από το νερό και την πρόσβαση σε ενεργά μέρη.

Το κανονικό εύρος λειτουργίας του κυμαίνεται μεταξύ -10 και +45 °C, ενώ το αναφερόμενο από την Orbis όριο λειτουργίας εκτείνεται μεταξύ -30 και +50 °C.

Εφαρμογές του Orbis DATA MICRO+

Ο εβδομαδιαίος προγραμματισμός, η λειτουργία παλμών και η ελεύθερη από δυναμικό επαφή επιτρέπουν τη χρήση του DATA MICRO+ σε πολλές οικιακές, επαγγελματικές και τριτογενείς εγκαταστάσεις:

• Προγραμματισμός εσωτερικού και εξωτερικού φωτισμού.
• Ηλεκτρικές αντλίες για συστήματα άρδευσης.
• Ωράρια λειτουργίας κλιματισμού σε γραφεία.
• Σειρήνες εκπαιδευτικών κέντρων.
• Πινακίδες και σήμανση.
• Ηλεκτρικός εξοπλισμός σε καταστήματα και δημόσια κτίρια.
• Αυτοματοποίηση κυκλωμάτων σε συμβατές βιομηχανικές εγκαταστάσεις.

Τεχνικά χαρακτηριστικά του Orbis DATA MICRO+ OB172012N

• Μάρκα: Orbis.
• Κωδικός: OB172012N.
• Μοντέλο: DATA MICRO+.
• Τύπος: ψηφιακός αρθρωτός χρονοδιακόπτης.
• Τροφοδοσία: 230 V AC ±10%.
• Συχνότητα: 50/60 Hz.
• Αριθμός κυκλωμάτων: 1.
• Κύκλωμα: ελεύθερο από δυναμικό.
• Τύπος επαφής: μεταγωγική NA/NC.
• Υλικό επαφής: AgSnO2.
• Ικανότητα διακοπής: 16(10) A στα 250 V AC.
• Αριθμός προγραμμάτων: έως 32.
• Προγραμματισμός: ανά δευτερόλεπτα, ημερήσιος και εβδομαδιαίος.
• Ελάχιστος χρόνος χειρισμού: 1 δευτερόλεπτο.
• Ακρίβεια χειρισμού: στο δευτερόλεπτο.
• Παλμοί: από 1 έως 59 δευτερόλεπτα.
• Ειδική περίοδος διακοπών: έως 99 ημέρες.
• Χειροκίνητος έλεγχος: προσωρινός ή μόνιμος.
• Αλλαγή θερινής-χειμερινής ώρας: αυτόματη ΕΕ, προγραμματιζόμενη ή απενεργοποιήσιμη.
• Οθόνη: LCD.
• Μορφή ώρας: 24 ώρες.
• Εφεδρεία λειτουργίας: έως 4 έτη χωρίς τροφοδοσία.
• Μπαταρία: εσωτερική λιθίου μη αντικαταστάσιμη.
• Ακρίβεια ρολογιού: ±1 s/24 h στους 23 °C.
• Ιδία κατανάλωση: 7,3 VA, περίπου 1,2 W.
• Διαφανές σφραγιζόμενο κάλυμμα: ναι.
• Κλείδωμα πληκτρολογίου: όχι.
• Μετρητής ωρών: όχι.
• Μέγιστο φορτίο πυρακτώσεως: 3000 W.
• Μέγιστο φορτίο φθορισμού: 1200 VA.
• Μέγιστο φορτίο αλογόνου 12 V AC: 2000 VA.
• Μέγιστο φορτίο αλογόνου 230 V AC: 3000 W.
• Μέγιστο φορτίο χαμηλής κατανάλωσης: 600 VA.
• Μέγιστο φορτίο downlights: 400 VA.
• Μέγιστο φορτίο LED: 90 VA.
• Τοποθέτηση: ράγα DIN.
• Αριθμός μονάδων: 2.
• Διαστάσεις: 35 x 88 x 65 mm.
• Καθαρό βάρος: 135 g.
• Σύνδεση: βιδωτοί ακροδέκτες.
• Μέγιστη διατομή αγωγού: 4 mm².
• Μέγιστη ροπή σύσφιξης: 0,8 Nm.
• Βαθμός προστασίας: IP20 σύμφωνα με EN 60529.
• Κλάση προστασίας: Κλάση II με σωστή τοποθέτηση.
• Ονομαστική τάση κρουστικής αντοχής: 4 kV.
• Θερμοκρασία λειτουργίας: -10 έως +45 °C.
• Οριακή θερμοκρασία λειτουργίας: -30 έως +50 °C.
• Θερμοκρασία μεταφοράς και αποθήκευσης: -35 έως +60 °C.

Ακριβής χρονοέλεγχος σε συμπαγή μορφή

Το Orbis DATA MICRO+ OB172012N συνδυάζει ημερήσιο και εβδομαδιαίο προγραμματισμό, χειρισμούς με ακρίβεια ενός δευτερολέπτου και λειτουργία παλμών σε προγραμματιστή μόλις 2 μονάδων DIN. Η ελεύθερη από δυναμικό μεταγωγική επαφή του διευκολύνει την ενσωμάτωσή του σε πολλά κυκλώματα ελέγχου και αυτοματισμού.

Η εφεδρεία λειτουργίας έως 4 έτη, η περίοδος διακοπών, η αυτόματη αλλαγή ώρας και το σφραγιζόμενο κάλυμμα ολοκληρώνουν μια λύση ιδιαίτερα κατάλληλη για εγκαταστάσεις όπου απαιτείται αξιόπιστος χρονοέλεγχος χωρίς υπερβολικά σύνθετη ρύθμιση.

Σημαντικό: ο κωδικός OB172012N αντιστοιχεί στο DATA MICRO+ με ένα μόνο κύκλωμα και τροφοδοσία 230 V. Για δύο ανεξάρτητα κυκλώματα, η Orbis διαθέτει το DATA MICRO 2+. Η εγκατάσταση πρέπει να πραγματοποιείται σύμφωνα με το σχέδιο του κατασκευαστή και με σεβασμό στα μέγιστα φορτία που αναφέρονται για κάθε τύπο δέκτη.
