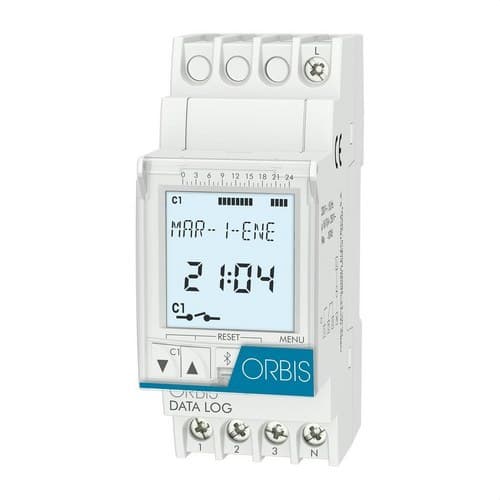

Ψηφιακός χρονοδιακόπτης DATA LOG 230V

Το Orbis DATA LOG, κωδικός OB174012, είναι ένας ψηφιακός χρονοδιακόπτης 230 V σχεδιασμένος για την αυτοματοποίηση της ενεργοποίησης και απενεργοποίησης ενός ηλεκτρικού κυκλώματος μέσω ημερήσιων ή εβδομαδιαίων προγραμματισμών. Διαθέτει μεταγωγική επαφή 16(10) A, δυνατότητα έως 40 προγραμμάτων, φωτιζόμενη οθόνη LCD και επικοινωνία Bluetooth, προσφέροντας μια προηγμένη λύση για τον έλεγχο φωτισμού, άρδευσης, βιτρινών, φωτεινών επιγραφών, σιντριβανιών και άλλου ηλεκτρικού εξοπλισμού.

Η αρθρωτή του μορφή 2 modules επιτρέπει την απευθείας εγκατάσταση σε ράγα DIN μέσα στον ηλεκτρικό πίνακα. Εκτός από τις συμβατικές εντολές ενεργοποίησης και απενεργοποίησης, υποστηρίζει σύντομους παλμούς, επαναλαμβανόμενους κύκλους, ειδικές περιόδους διακοπών, αυτόματη αλλαγή θερινής/χειμερινής ώρας και προσωρινές ή μόνιμες χειροκίνητες εντολές.

Ημερήσιος και εβδομαδιαίος προγραμματισμός με έως 40 προγράμματα

Το DATA LOG επιτρέπει τη ρύθμιση έως 40 προγραμμάτων ώστε η λειτουργία του κυκλώματος να προσαρμόζεται στα πραγματικά ωράρια κάθε εγκατάστασης. Μπορεί να οριστεί διαφορετικός προγραμματισμός ανά ημέρα της εβδομάδας ή να ομαδοποιηθούν πολλές ημέρες όταν πρέπει να χρησιμοποιούν τα ίδια ωράρια.

Αυτή η ευελιξία επιτρέπει την αυτοματοποίηση οικιακών, εμπορικών, κοινοχρήστων ή επαγγελματικών εγκαταστάσεων, αποφεύγοντας άσκοπες ενεργοποιήσεις και εξασφαλίζοντας ότι ο εξοπλισμός λειτουργεί μόνο στα προβλεπόμενα χρονικά διαστήματα.

Ένα μεταγωγικό κύκλωμα 16(10) A

Ο κωδικός OB174012 αντιστοιχεί στην έκδοση DATA LOG με ένα μόνο κύκλωμα. Διαθέτει μεταγωγική επαφή με ικανότητα διακοπής 16(10) A στα 250 V AC, επιτρέποντας τον άμεσο έλεγχο διαφορετικών τύπων φορτίων εντός των ορίων που ορίζει η Orbis.

Για εφαρμογές που απαιτούν έλεγχο δύο ανεξάρτητων κυκλωμάτων, η Orbis διαθέτει την έκδοση DATA LOG 2, ενώ ο κωδικός OB174012 προορίζεται ειδικά για τον έλεγχο ενός μόνο κυκλώματος.

Εντολές ON/OFF, παλμοί και κύκλοι

Εκτός από τους συμβατικούς προγραμματισμούς σε σταθερή ώρα, το Orbis DATA LOG επιτρέπει τη ρύθμιση διαφορετικών τύπων εντολών για πιο εξειδικευμένες εφαρμογές αυτοματισμού.

• Σταθερή ώρα ON/OFF: σύνδεση ή αποσύνδεση του κυκλώματος στις προγραμματισμένες ώρες.
• Παλμοί: εντολές με προγραμματιζόμενη διάρκεια από 1 έως 59 δευτερόλεπτα.
• Κύκλοι: επαναλαμβανόμενες ακολουθίες από 1 έως 59 δευτερόλεπτα και/ή από 1 λεπτό έως 23 ώρες και 59 λεπτά.
• Χειροκίνητη εντολή: επιτρέπει την προσωρινή μεταβολή της κατάστασης του κυκλώματος.
• Μόνιμη εντολή: διατηρεί την έξοδο συνδεδεμένη ή αποσυνδεδεμένη ανεξάρτητα από το ωροπρόγραμμα.

Προγραμματισμός μέσω Bluetooth

Η τρέχουσα έκδοση του DATA LOG OB174012 ενσωματώνει επικοινωνία Bluetooth 5 LE ως στάνταρ, επιτρέποντας τον προγραμματισμό από συμβατό smartphone, πέρα από τη χρήση των μπροστινών χειριστηρίων της συσκευής.

Η συνδεσιμότητα αυτή διευκολύνει τη δημιουργία και τροποποίηση ωραρίων όταν ο χρονοδιακόπτης είναι εγκατεστημένος μέσα στον ηλεκτρικό πίνακα και επιτρέπει τη διαχείριση των λειτουργιών του μέσω των συμβατών λύσεων λογισμικού της Orbis.

Φωτιζόμενη οθόνη LCD

Το DATA LOG διαθέτει φωτιζόμενη γραφική οθόνη LCD που επιτρέπει τον καθαρό έλεγχο της ώρας, του προγραμματισμού και της κατάστασης του κυκλώματος. Η συσκευή εμφανίζει επίσης ημερήσιο χρονοδιάγραμμα που διευκολύνει την απεικόνιση των ρυθμισμένων περιόδων λειτουργίας.

Ο φωτισμός και η ρύθμιση αντίθεσης απλοποιούν τις εργασίες προγραμματισμού και συντήρησης ακόμη και όταν ο ηλεκτρικός πίνακας είναι εγκατεστημένος σε χώρο με χαμηλό φωτισμό.

Τέσσερις ειδικές περίοδοι για διακοπές και αργίες

Ο χρονοδιακόπτης επιτρέπει τον ορισμό έως τεσσάρων ειδικών ετήσιων περιόδων. Αυτές οι περίοδοι μπορούν να χρησιμοποιηθούν για την προσωρινή προσαρμογή της λειτουργίας κατά τη διάρκεια διακοπών, αργιών, κλεισίματος επιχείρησης ή άλλων ημερομηνιών κατά τις οποίες αλλάζει το συνήθες ωράριο της εγκατάστασης.

Με αυτόν τον τρόπο δεν χρειάζεται να διαγράφεται ο συνήθης εβδομαδιαίος προγραμματισμός κάθε φορά που προκύπτει μια εξαίρεση στο ημερολόγιο.

Αυτόματη αλλαγή θερινής-χειμερινής ώρας

Το DATA LOG μπορεί να πραγματοποιεί αυτόματα τη μετάβαση μεταξύ θερινής και χειμερινής ώρας ανάλογα με τη χώρα που έχει επιλεγεί. Η λειτουργία αυτή μπορεί επίσης να απενεργοποιηθεί όταν τα χαρακτηριστικά της εγκατάστασης απαιτούν σταθερή ώρα καθ’ όλη τη διάρκεια του έτους.

Εφεδρεία λειτουργίας με αντικαταστάσιμη μπαταρία

Ο χρονοδιακόπτης ενσωματώνει αντικαταστάσιμη μπαταρία CR2032 3 V και 220 mAh, η οποία προορίζεται για τη διατήρηση του ρολογιού και των προγραμμάτων όταν διακόπτεται η τροφοδοσία δικτύου.

Η τρέχουσα τεκμηρίωση της Orbis αναφέρει εφεδρεία έως 5 ετών με την μπαταρία εγκατεστημένη και τη συσκευή αποσυνδεδεμένη από το δίκτυο, καθώς και εκτιμώμενη διάρκεια ζωής της μπαταρίας έως 10 ετών όταν ο χρονοδιακόπτης παραμένει τροφοδοτούμενος.

Ακόμη και χωρίς λειτουργική μπαταρία, η συσκευή διαθέτει πυκνωτή υψηλής χωρητικότητας που μπορεί να διατηρήσει αποθηκευμένο τον προγραμματισμό για περίπου 48 ώρες χωρίς τροφοδοσία.

Μετρητής ωρών λειτουργίας

Το DATA LOG ενσωματώνει μετρητή ωρών λειτουργίας του καναλιού. Η λειτουργία αυτή επιτρέπει να γνωρίζετε για πόσο χρόνο παρέμεινε ενεργό το κύκλωμα και μπορεί να αποδειχθεί ιδιαίτερα χρήσιμη για τον προγραμματισμό συντηρήσεων ή την παρακολούθηση της χρήσης φωτιστικών και άλλου ηλεκτρικού εξοπλισμού.

Κλείδωμα πληκτρολογίου και σφραγιζόμενο κάλυμμα

Για την αποφυγή τυχαίων ή μη εξουσιοδοτημένων αλλαγών, ο χρονοδιακόπτης διαθέτει κλείδωμα πληκτρολογίου. Ενσωματώνει επίσης σφραγιζόμενο μπροστινό κάλυμμα που επιτρέπει τον φυσικό περιορισμό της πρόσβασης στα χειριστήρια.

Αυτά τα χαρακτηριστικά είναι ιδιαίτερα χρήσιμα σε πολυκατοικίες, δημόσια κτίρια, καταστήματα, δημοτικές εγκαταστάσεις και άλλους ηλεκτρικούς πίνακες στους οποίους έχουν πρόσβαση διαφορετικά άτομα.

Ικανότητα φορτίου

Η επαφή του DATA LOG προσφέρει ικανότητα διακοπής 16(10) A στα 250 V AC. Τα μέγιστα συνιστώμενα φορτία εξαρτώνται από την τεχνολογία των συνδεδεμένων δεκτών.

• Λαμπτήρες πυρακτώσεως: έως 3000 W.
• Λαμπτήρες φθορισμού: έως 1200 VA.
• Χαμηλής τάσης αλογόνου στα 12 V: έως 2000 VA.
• Αλογόνου στα 230 V: έως 3000 W.
• Λαμπτήρες χαμηλής κατανάλωσης: έως 600 VA.
• Downlights: έως 400 VA σε συμβατική διαμόρφωση.
• Φωτισμός LED: έως 90 VA σε συμβατική διαμόρφωση.

Η Orbis τεκμηριώνει επίσης υψηλότερες δυνατότητες για ορισμένα ηλεκτρονικά φορτία όταν χρησιμοποιείται μεταγωγή με ανίχνευση διέλευσης από το μηδέν. Πρέπει πάντα να ελέγχεται η συγκεκριμένη διαμόρφωση και να τηρείται η μέγιστη ισχύς που υποδεικνύει ο κατασκευαστής.

Συμπαγής μορφή 2 modules DIN

Το Orbis DATA LOG έχει σχεδιαστεί για εγκατάσταση σε ράγα DIN και καταλαμβάνει μόνο 2 modules πλάτους. Οι διαστάσεις του είναι περίπου 35 x 88 x 65 mm, διευκολύνοντας την ενσωμάτωσή του μαζί με τους υπόλοιπους μηχανισμούς ελέγχου και προστασίας του ηλεκτρικού πίνακα.

Η σύνδεση πραγματοποιείται μέσω βιδωτών ακροδεκτών και δέχεται άκαμπτους ή εύκαμπτους αγωγούς με διατομές από 1 έως 6 mm². Η μέγιστη ροπή σύσφιξης που ορίζει ο κατασκευαστής είναι 0,8 Nm.

Τεχνικά χαρακτηριστικά του Orbis DATA LOG OB174012

• Μάρκα: Orbis.
• Κωδικός: OB174012.
• Μοντέλο: DATA LOG.
• Τύπος: αρθρωτός ψηφιακός χρονοδιακόπτης.
• Τροφοδοσία: 230 V AC ±10%.
• Συχνότητα: 50/60 Hz.
• Αριθμός κυκλωμάτων: 1.
• Τύπος επαφής: μεταγωγική.
• Ικανότητα διακοπής: 16(10) A στα 250 V AC.
• Μέγιστος αριθμός προγραμμάτων: 40.
• Προγραμματισμός: ημερήσιος και εβδομαδιαίος.
• Ειδικές περίοδοι: 4.
• Εντολές: ON/OFF, χειροκίνητη, μόνιμη, παλμοί και κύκλοι.
• Διάρκεια παλμών: από 1 έως 59 δευτερόλεπτα.
• Κύκλοι: από 1 έως 59 δευτερόλεπτα και/ή από 1 λεπτό έως 23 ώρες και 59 λεπτά.
• Ακρίβεια προγραμματισμού: στο δευτερόλεπτο.
• Ακρίβεια ρολογιού: ±1 s/24 h στους 23 °C.
• Αλλαγή θερινής/χειμερινής ώρας: αυτόματη ανά χώρα ή απενεργοποιήσιμη.
• Μετρητής ωρών: ναι.
• Επικοινωνία: Bluetooth 5 LE.
• Οθόνη: φωτιζόμενη LCD.
• Μορφή ώρας: 12/24 ώρες.
• Κλείδωμα πληκτρολογίου: ναι.
• Σφραγιζόμενο μπροστινό κάλυμμα: ναι.
• Μπαταρία: CR2032, 3 V, 220 mAh, αντικαταστάσιμη.
• Εφεδρεία με μπαταρία και χωρίς τροφοδοσία δικτύου: έως 5 έτη.
• Διάρκεια ζωής μπαταρίας με τροφοδοσία δικτύου: έως 10 έτη.
• Διατήρηση προγραμματισμού χωρίς μπαταρία και χωρίς δίκτυο: περίπου 48 ώρες.
• Ιδία κατανάλωση στα 230 V: περίπου 1 W.
• Βαθμός προστασίας: IP20.
• Κλάση προστασίας: Κλάση II υπό σωστές συνθήκες τοποθέτησης.
• Ονομαστική κρουστική τάση: 4 kV.
• Θερμοκρασία λειτουργίας: -10 έως 55 °C.
• Τοποθέτηση: ράγα DIN.
• Πλάτος: 2 modules DIN.
• Περίπου διαστάσεις: 35 x 88 x 65 mm.
• Καθαρό βάρος: περίπου 95 g.
• Σύνδεση: βιδωτοί ακροδέκτες.
• Διατομή αγωγού: 1-6 mm², άκαμπτος ή εύκαμπτος.
• Μέγιστη ροπή σύσφιξης: 0,8 Nm.

Εφαρμογές του χρονοδιακόπτη DATA LOG

Χάρη στον εβδομαδιαίο προγραμματισμό, τις λειτουργίες παλμού και κύκλου και τη δυνατότητα ορισμού ειδικών περιόδων, το DATA LOG μπορεί να χρησιμοποιηθεί για την αυτοματοποίηση πολλών ηλεκτρικών κυκλωμάτων.

• Φωτισμός κοινοχρήστων πολυκατοικιών.
• Εξωτερικός και διακοσμητικός φωτισμός.
• Φωτεινές επιγραφές και βιτρίνες.
• Οδικός ή δημόσιος φωτισμός.
• Σιντριβάνια και κήποι.
• Συστήματα άρδευσης.
• Φωτισμός γραφείων και εμπορικών χώρων.
• Χρονοπρογραμματισμένη αυτοματοποίηση συμβατού ηλεκτρικού εξοπλισμού.

Προηγμένος χρονικός έλεγχος σε μόλις 2 modules

Το Orbis DATA LOG OB174012 συνδυάζει 40 προγράμματα, ημερήσιο και εβδομαδιαίο προγραμματισμό, παλμούς, κύκλους και τέσσερις ειδικές περιόδους σε έναν μόνο συμπαγή χρονοδιακόπτη. Η φωτιζόμενη οθόνη και η συνδεσιμότητα Bluetooth απλοποιούν τόσο την αρχική ρύθμιση όσο και τις μετέπειτα αλλαγές ωραρίων.

Η εφεδρεία λειτουργίας, ο μετρητής ωρών, το κλείδωμα πληκτρολογίου και η μεταγωγική επαφή 16(10) A ολοκληρώνουν μια ευέλικτη λύση για εγκαταστάσεις όπου απαιτείται ακριβής και εύκολα τροποποιήσιμος χρονικός έλεγχος.

Σημαντικό: πριν από τη σύνδεση οποιουδήποτε εξοπλισμού πρέπει να ελέγχονται το ρεύμα, η ισχύς και ο τύπος φορτίου ώστε να τηρούνται τα όρια που ορίζει η Orbis. Η εγκατάσταση και η καλωδίωση πρέπει να πραγματοποιούνται σύμφωνα με τις οδηγίες του κατασκευαστή και την ισχύουσα ηλεκτρολογική νομοθεσία.
