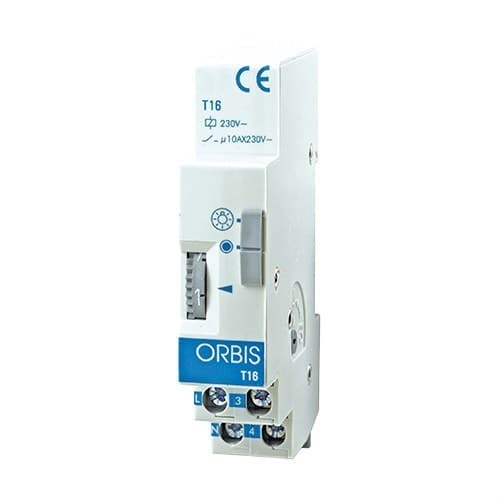

Μηχανισμός ρολογιού γκαράζ T-16G 230V 3 έως 30 λεπτά

Ο χρονοδιακόπτης Orbis T-16G, κωδικός OB060100, είναι ένας αρθρωτός αυτόματος κλιμακοστασίου, ειδικά σχεδιασμένος για εγκαταστάσεις που απαιτούν παρατεταμένους χρόνους ενεργοποίησης, όπως γκαράζ, χώροι στάθμευσης, μακριοί διάδρομοι, υπόγεια και κοινόχρηστοι χώροι. Λειτουργεί στα 230 V και επιτρέπει ρύθμιση του χρόνου από 3 έως 30 λεπτά μέσω εμπρόσθιου επιλογέα.

Η συμπαγής μορφή του, ενός μόνο αρθρωτού DIN, διευκολύνει την ενσωμάτωσή του σε ηλεκτρικούς πίνακες, ενώ η επαναοπλιστική λειτουργία του επιτρέπει την επανεκκίνηση της χρονομέτρησης με νέο πάτημα πριν ολοκληρωθεί ο τρέχων κύκλος. Επιπλέον, υποστηρίζει εγκαταστάσεις 3 ή 4 καλωδίων και φωτιζόμενα μπουτόν, προσφέροντας ευελιξία τόσο σε νέες κατασκευές όσο και σε ανακαινίσεις.

Παρατεταμένη χρονομέτρηση από 3 έως 30 λεπτά

Το T-16G διαφέρει από το τυπικό μοντέλο T-16 επειδή διαθέτει σημαντικά ευρύτερο εύρος χρονομέτρησης. Ο χρόνος ενεργοποίησης μπορεί να ρυθμιστεί από 3 έως 30 λεπτά, γεγονός που το καθιστά ιδιαίτερα κατάλληλο για χώρους όπου οι χρήστες χρειάζονται φωτισμό για μεγαλύτερα χρονικά διαστήματα.

Η Orbis συνιστά αυτό το μοντέλο ειδικά για γκαράζ και υπόγειους χώρους στάθμευσης, αν και μπορεί επίσης να χρησιμοποιηθεί σε εκτεταμένους διαδρόμους, αποθήκες, κοινόχρηστους χώρους και άλλους χώρους όπου μια χρονομέτρηση λίγων λεπτών μπορεί να αποδειχθεί ανεπαρκής.

Επαναοπλιστική λειτουργία

Η χρονομέτρηση είναι επαναοπλιστική. Εάν κατά τη διάρκεια της περιόδου ενεργοποίησης πατηθεί ξανά οποιοδήποτε από τα μπουτόν που είναι συνδεδεμένα στο σύστημα, ο χρονοδιακόπτης ξεκινά νέο πλήρη κύκλο από την αρχή.

Αυτή η λειτουργία είναι ιδιαίτερα χρήσιμη σε γκαράζ ή μεγάλα κτίρια, καθώς επιτρέπει την αυτόματη παράταση του χρόνου φωτισμού όταν νέοι χρήστες εισέρχονται στην περιοχή, χωρίς να χρειάζεται να περιμένουν να σβήσει το κύκλωμα.

Συμβατό με εγκαταστάσεις 3 και 4 καλωδίων

Το Orbis T-16G μπορεί να χρησιμοποιηθεί τόσο σε ηλεκτρικές εγκαταστάσεις 3 καλωδίων όσο και 4 καλωδίων. Η ίδια η συσκευή ενσωματώνει επιλογέα για προσαρμογή του σχήματος σύνδεσης στον τύπο της υπάρχουσας εγκατάστασης.

Αυτή η συμβατότητα διευκολύνει την αντικατάσταση παλαιότερων χρονοδιακοπτών και επιτρέπει τη χρήση του ίδιου μοντέλου σε μεγάλη ποικιλία οικιακών, κοινοτικών και επαγγελματικών ηλεκτρικών πινάκων.

Συμβατά φωτιζόμενα μπουτόν

Ο χρονοδιακόπτης δέχεται φωτιζόμενα μπουτόν με λαμπτήρες νέον, με συνολικό ρεύμα έως 50 mA. Με αυτόν τον τρόπο, είναι εύκολος ο εντοπισμός των μπουτόν σε σκοτεινές περιοχές όπως γκαράζ, σκάλες ή διάδρομοι.

Χειροκίνητος επιλογέας αυτόματο ή μόνιμο άναμμα

Η πρόσοψη του T-16G διαθέτει χειροκίνητο διακόπτη με δύο θέσεις. Σε αυτόματη λειτουργία, ο φωτισμός ενεργοποιείται για τον επιλεγμένο χρόνο κάθε φορά που πατιέται ένα μπουτόν.

Η θέση μόνιμου ανάμματος επιτρέπει τη συνεχή τροφοδότηση του κυκλώματος, ακυρώνοντας προσωρινά τη χρονομέτρηση. Αυτή η λειτουργία είναι χρήσιμη κατά τη διάρκεια εργασιών συντήρησης, καθαρισμού, επισκευών ή οποιασδήποτε κατάστασης όπου απαιτείται συνεχής φωτισμός.

Επαφή 10 A

Το Orbis T-16G διαθέτει ικανότητα μεταγωγής 10 A στα 230 V AC. Το μέγιστο επιτρεπόμενο φορτίο εξαρτάται από την τεχνολογία φωτισμού που είναι συνδεδεμένη και πρέπει να τηρείται για να διασφαλίζεται σωστή και ασφαλής λειτουργία.

• Λαμπτήρες πυρακτώσεως: έως 2000 W.
• Λαμπτήρες φθορισμού: έως 800 VA.
• Αλογόνου χαμηλής τάσης 12 V: έως 1200 VA.
• Αλογόνου 230 V: έως 2000 W.
• Λαμπτήρες εξοικονόμησης ενέργειας: έως 700 VA.
• Φωτισμός LED: έως 100 VA.

Συμπαγής μορφή ενός αρθρωτού DIN

Ο χρονοδιακόπτης έχει σχεδιαστεί για τοποθέτηση σε ράγα DIN 35 mm σύμφωνα με το EN 60715. Καταλαμβάνει μόνο ένα module, περίπου 17,5 mm πλάτος, διευκολύνοντας την εγκατάστασή του σε ηλεκτρικούς πίνακες με περιορισμένο χώρο.

Οι εξωτερικές διαστάσεις της οικογένειας T-16/T-16G είναι περίπου 17,5 x 85 x 59 mm. Η μικρή του μορφή επιτρέπει την εγκατάστασή του μαζί με προστασίες, επαφείς και άλλα στοιχεία ελέγχου του πίνακα.

Εύκολη εγκατάσταση σε ηλεκτρικό πίνακα

Η σύνδεση πραγματοποιείται μέσω των ακροδεκτών της συσκευής και ο εσωτερικός επιλογέας επιτρέπει την επιλογή μεταξύ εγκατάστασης 3 ή 4 καλωδίων. Η μέγιστη επιτρεπόμενη διατομή αγωγού είναι 4 mm².

Η ρύθμιση του χρόνου γίνεται απευθείας από την πρόσοψη μέσω κλιμακωτού επιλογέα, επομένως δεν απαιτεί ψηφιακό προγραμματισμό ούτε ρύθμιση με εξωτερικά εργαλεία.

Προστασία IP20

Το T-16G διαθέτει βαθμό προστασίας IP20 σύμφωνα με το EN 60529 και Κλάση II προστασίας όταν έχει εγκατασταθεί σωστά. Έχει σχεδιαστεί για τοποθέτηση μέσα σε ηλεκτρικούς πίνακες προστατευμένους από το νερό και την άμεση πρόσβαση στα ενεργά μέρη.

Το εύρος θερμοκρασίας λειτουργίας που καθορίζει η Orbis για αυτή τη σειρά είναι μεταξύ -10 και +50 °C.

Εφαρμογές του Orbis T-16G

Χάρη στο μεγάλο εύρος χρονομέτρησης, το OB060100 είναι ιδιαίτερα κατάλληλο για αυτοματοποίηση κυκλωμάτων όπου απαιτείται ο φωτισμός να παραμένει αναμμένος για αρκετά λεπτά μετά από κάθε πάτημα.

• Κοινόχρηστα γκαράζ.
• Υπόγειοι χώροι στάθμευσης.
• Μακριοί διάδρομοι.
• Σκάλες και πλατύσκαλα.
• Υπόγεια και αποθήκες.
• Κοινόχρηστοι χώροι κτιρίων.
• Εκπαιδευτικά και αθλητικά κέντρα.
• Δημόσια κτίρια.
• Εμπορικοί χώροι και γραφεία.
• Συμβατές βιομηχανικές εγκαταστάσεις.

Τεχνικά χαρακτηριστικά του Orbis T-16G OB060100

• Μάρκα: Orbis.
• Κωδικός: OB060100.
• Μοντέλο: T-16G.
• Τύπος: αυτόματος κλιμακοστασίου / αρθρωτός χρονοδιακόπτης.
• Κύρια εφαρμογή: γκαράζ, χώροι στάθμευσης και περιοχές με παρατεταμένη χρονομέτρηση.
• Τροφοδοσία: 230 V AC.
• Συχνότητα: 50-60 Hz.
• Εύρος χρονομέτρησης: από 3 έως 30 λεπτά.
• Επαναοπλιστική χρονομέτρηση: ναι.
• Ενεργοποίηση: μέσω εξωτερικών μπουτόν.
• Ηλεκτρική εγκατάσταση: 3 ή 4 καλώδια.
• Φωτιζόμενα μπουτόν: συμβατά έως 50 mA.
• Χειροκίνητος έλεγχος: αυτόματο / μόνιμο άναμμα.
• Ικανότητα διακοπής: 10 A στα 230 V AC.
• Μέγιστο φορτίο πυρακτώσεως: 2000 W.
• Μέγιστο φορτίο φθορισμού: 800 VA.
• Μέγιστο φορτίο αλογόνου 12 V: 1200 VA.
• Μέγιστο φορτίο αλογόνου 230 V: 2000 W.
• Μέγιστο φορτίο εξοικονόμησης ενέργειας: 700 VA.
• Μέγιστο φορτίο LED: 100 VA.
• Τοποθέτηση: ράγα DIN 35 mm.
• Πλάτος: 1 module DIN, περίπου 17,5 mm.
• Περίπου διαστάσεις: 17,5 x 85 x 59 mm.
• Μέγιστη διατομή αγωγού: 4 mm².
• Βαθμός προστασίας: IP20.
• Κλάση προστασίας: Κλάση II σε σωστές συνθήκες τοποθέτησης.
• Θερμοκρασία λειτουργίας: -10 έως +50 °C.
• GTIN/EAN: 8426709001179.

Ειδικός χρονοδιακόπτης για γκαράζ και χώρους μεγάλης παραμονής

Το Orbis T-16G OB060100 προσφέρει μια απλή λύση για να αποφεύγεται ο φωτισμός γκαράζ και κοινόχρηστων χώρων να παραμένει αναμμένος επ’ αόριστον. Η χρονομέτρηση έως 30 λεπτά επιτρέπει την ύπαρξη φωτισμού κατά τη διάρκεια μεγάλων διαδρομών και, με τη λήξη του επιλεγμένου χρόνου, την αυτόματη αποσύνδεση του κυκλώματος.

Η επαναοπλιστική λειτουργία, η συμβατότητα με εγκαταστάσεις 3 και 4 καλωδίων, ο επιλογέας μόνιμου ανάμματος και η μορφή ενός μόνο module DIN διευκολύνουν τόσο την εγκατάσταση όσο και την καθημερινή χρήση σε οικιακές και επαγγελματικές εφαρμογές.

Σημαντικό: πριν από τη σύνδεση των φωτιστικών πρέπει να ελέγχεται ότι ο τύπος και η ισχύς του φορτίου βρίσκονται εντός των ορίων που ορίζει η Orbis. Η τοποθέτηση και η καλωδίωση πρέπει να πραγματοποιούνται από εξειδικευμένο προσωπικό, σύμφωνα με τα σχέδια του κατασκευαστή και την ισχύουσα ηλεκτρολογική νομοθεσία.
