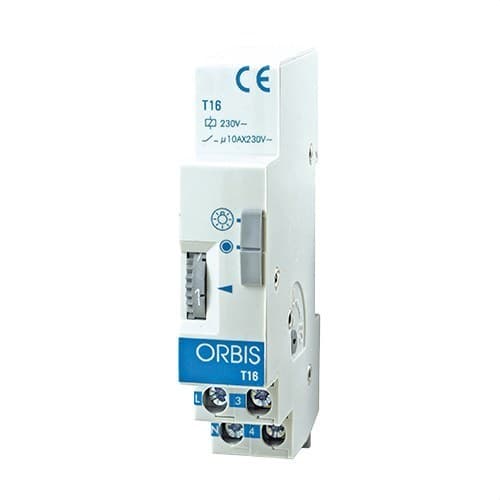

Μηχανισμός ρολογιού αρθρωτός T-16 230V ΡΑΓΑ DIN 45 δευτερόλεπτα έως 7 λεπτά

Το Orbis T-16, κωδικός OB060131, είναι ένας αρθρωτός χρονοδιακόπτης για τον αυτόματο έλεγχο κυκλωμάτων φωτισμού, ιδανικός για σκάλες, διαδρόμους, κοινόχρηστους χώρους, αυλές και άλλους χώρους όπου απαιτείται να παραμένουν τα φώτα αναμμένα για συγκεκριμένο χρονικό διάστημα. Λειτουργεί στα 230 V AC, προσφέρει ρυθμιζόμενο χρόνο από 45 δευτερόλεπτα έως 7 λεπτά και εγκαθίσταται σε ράγα DIN καταλαμβάνοντας μόνο 1 στοιχείο πλάτους 17,5 mm.

Η επαναοπλιζόμενη λειτουργία του επιτρέπει την επανεκκίνηση του κύκλου χρονισμού με νέο πάτημα κατά τη διάρκεια του χρόνου ενεργοποίησης. Επιπλέον, υποστηρίζει εγκαταστάσεις τόσο 3 όσο και 4 καλωδίων, φωτιζόμενα μπουτόν και διαθέτει χειροκίνητο επιλογέα που επιτρέπει την επιλογή μεταξύ αυτόματης λειτουργίας και μόνιμης ενεργοποίησης.

Ρυθμιζόμενος χρόνος από 45 δευτερόλεπτα έως 7 λεπτά

Το T-16 επιτρέπει την εύκολη ρύθμιση του χρόνου κατά τον οποίο παραμένει ενεργό το κύκλωμα μέσω του μπροστινού επιλογέα. Το εύρος ρύθμισης κυμαίνεται από 45 δευτερόλεπτα έως 7 λεπτά, διευκολύνοντας την προσαρμογή του σε διαφορετικές χρήσεις και χαρακτηριστικά του κτιρίου.

Η ρύθμιση αυτή είναι ιδιαίτερα πρακτική σε κοινόχρηστες σκάλες, διαδρόμους, εισόδους, αυλές και άλλους χώρους διέλευσης, όπου η μόνιμη λειτουργία του φωτισμού θα οδηγούσε σε περιττή κατανάλωση.

Επαναοπλιζόμενος χρονισμός

Το Orbis T-16 διαθέτει επαναοπλιζόμενη λειτουργία. Αν ενεργοποιηθεί οποιοδήποτε μπουτόν ενώ ο χρονισμός είναι ακόμη ενεργός, ο κύκλος ξεκινά ξανά από την αρχή.

Με αυτόν τον τρόπο, οι χρήστες μπορούν να παρατείνουν τον χρόνο φωτισμού όταν χρειάζεται, χωρίς να περιμένουν να σβήσουν πρώτα τα φώτα.

Συμβατό με εγκαταστάσεις 3 και 4 καλωδίων

Ο χρονοδιακόπτης μπορεί να χρησιμοποιηθεί τόσο σε κυκλώματα τριών καλωδίων όσο και τεσσάρων καλωδίων, προσφέροντας μεγαλύτερη ευελιξία σε νέες εγκαταστάσεις και στην αντικατάσταση υπαρχόντων χρονοδιακοπτών.

Η αλλαγή μεταξύ των τύπων εγκατάστασης πραγματοποιείται σύμφωνα με το ηλεκτρικό σχέδιο που υποδεικνύει η Orbis. Υποστηρίζει επίσης φωτιζόμενα μπουτόν με λυχνίες νέον, με συνολικό ρεύμα έως 50 mA.

Αυτόματη λειτουργία ή μόνιμη ενεργοποίηση

Η πρόσοψη ενσωματώνει χειροκίνητο διακόπτη με δύο θέσεις. Στην αυτόματη λειτουργία, τα φώτα παραμένουν αναμμένα μόνο για τον επιλεγμένο χρόνο κάθε φορά που πατιέται ένα μπουτόν.

Η θέση μόνιμης ενεργοποίησης παρακάμπτει προσωρινά τον χρονισμό και διατηρεί το κύκλωμα ενεργό. Αυτή η λειτουργία είναι χρήσιμη για εργασίες καθαρισμού, συντήρησης, επισκευής ή οποιαδήποτε κατάσταση όπου απαιτείται συνεχής φωτισμός.

Ικανότητα διακοπής 10 A

Το T-16 ενσωματώνει μία κανονικά ανοικτή επαφή με ικανότητα μεταγωγής 10 AX στα 230 V AC. Η μέγιστη ικανότητα φορτίου εξαρτάται από τον τύπο φωτισμού που συνδέεται.

• Λαμπτήρες πυρακτώσεως: έως 2000 W.
• Λαμπτήρες αλογόνου 230 V: έως 2000 W.
• Αλογόνου χαμηλής τάσης 12 V: έως 1200 VA.
• Λαμπτήρες φθορισμού: έως 800 VA.
• Downlights: έως 750 VA.
• Λαμπτήρες χαμηλής κατανάλωσης: έως 700 VA.
• Φωτισμός LED: έως 100 VA.

Συμπαγής μορφή ενός DIN module

Το Orbis T-16 έχει σχεδιαστεί για εγκατάσταση σε ράγα DIN 35 mm σύμφωνα με το EN 60715. Καταλαμβάνει μόνο 1 στοιχείο πλάτους 17,5 mm, συμβάλλοντας στην καλύτερη αξιοποίηση του διαθέσιμου χώρου στους ηλεκτρικούς πίνακες.

Οι εξωτερικές του διαστάσεις είναι περίπου 17,5 x 85 x 59 mm και το καθαρό βάρος του είναι μόλις 68 g. Η ηλεκτρική σύνδεση πραγματοποιείται μέσω βιδωτών ακροδεκτών για αγωγούς έως 4 mm².

Χαμηλή ίδια κατανάλωση

Ο μηχανισμός παρουσιάζει ίδια κατανάλωση 2 VA, που αντιστοιχεί περίπου σε 0,2 W σύμφωνα με το τεχνικό δελτίο του κατασκευαστή. Καθώς πρόκειται για συσκευή που συνήθως παραμένει συνεχώς συνδεδεμένη, αυτή η μειωμένη κατανάλωση συμβάλλει στον περιορισμό της ενεργειακής δαπάνης του ίδιου του συστήματος ελέγχου.

Προστασία και συνθήκες λειτουργίας

Το T-16 διαθέτει βαθμό προστασίας IP20 σύμφωνα με το EN 60529 και Κλάση II προστασίας όταν έχει εγκατασταθεί σωστά. Το εύρος θερμοκρασίας λειτουργίας του κυμαίνεται από -10 έως +50 °C, ενώ για μεταφορά και αποθήκευση επιτρέπονται θερμοκρασίες από -20 έως +60 °C.

Τεχνικά χαρακτηριστικά του Orbis T-16 OB060131

• Μάρκα: Orbis.
• Κωδικός: OB060131.
• Μοντέλο: T-16.
• Τύπος: χρονοδιακόπτης / αυτόματος σκάλας αρθρωτός.
• Εφαρμογή: χρονισμός κυκλωμάτων φωτισμού.
• Τροφοδοσία: 230 V AC ±10%.
• Ονομαστική συχνότητα: 50-60 Hz.
• Εύρος χρονισμού: 45 δευτερόλεπτα έως 7 λεπτά.
• Επαναοπλιζόμενος χρονισμός: ναι.
• Τύπος επαφής: κανονικά ανοικτή (NA).
• Ικανότητα διακοπής: 10 AX στα 230 V AC.
• Εγκατάσταση: 3 ή 4 καλώδια.
• Φωτιζόμενα μπουτόν: συμβατά, έως 50 mA με λυχνίες νέον.
• Χειροκίνητος έλεγχος: αυτόματο / μόνιμη ενεργοποίηση.
• Ίδια κατανάλωση: 2 VA (0,2 W).
• Τοποθέτηση: ράγα DIN 35 mm.
• Πλάτος: 1 DIN module, 17,5 mm.
• Περίπου διαστάσεις: 17,5 x 85 x 59 mm.
• Καθαρό βάρος: 68 g.
• Μέγιστη διατομή αγωγού: 4 mm².
• Σύνδεση: βιδωτοί ακροδέκτες.
• Μέγιστη ροπή σύσφιξης: 0,8 Nm.
• Βαθμός προστασίας: IP20.
• Κλάση προστασίας: Κλάση II σε σωστές συνθήκες τοποθέτησης.
• Θερμοκρασία λειτουργίας: -10 έως +50 °C.
• Θερμοκρασία μεταφοράς και αποθήκευσης: -20 έως +60 °C.

Εφαρμογές του χρονοδιακόπτη Orbis T-16

Το T-16 είναι ειδικά σχεδιασμένο για την αυτοματοποίηση του φωτισμού σε χώρους όπου απαιτείται φως μόνο για σύντομα χρονικά διαστήματα. Η Orbis προτείνει τη χρήση του σε κατοικίες, πολυκατοικίες, δημόσια κτίρια, ξενοδοχεία, νοσοκομεία, γραφεία, εμπορικά καταστήματα, εκπαιδευτικά κέντρα, αθλητικές εγκαταστάσεις και βιομηχανία.

Το εύρος των 45 δευτερολέπτων έως 7 λεπτών, η επαναοπλιζόμενη λειτουργία και η συμβατότητα με εγκαταστάσεις τριών ή τεσσάρων καλωδίων το καθιστούν ιδιαίτερα πρακτικό τόσο για νέες εγκαταστάσεις όσο και για αντικατάσταση υπαρχόντων μηχανισμών χρονισμού.

Συμπαγής χρονοδιακόπτης για ηλεκτρικούς πίνακες

Το Orbis T-16 OB060131 συνδυάζει μπροστινή ρύθμιση, τοποθέτηση σε ένα μόνο DIN module και ικανότητα διακοπής 10 A σε μια συμπαγή συσκευή. Ο επιλογέας αυτόματο/μόνιμη ενεργοποίηση διευκολύνει επίσης τις εργασίες συντήρησης όταν απαιτείται να παραμείνει το κύκλωμα ενεργό για μεγάλο χρονικό διάστημα.

Για να διασφαλιστεί η σωστή λειτουργία, η εγκατάσταση και η καλωδίωση πρέπει να πραγματοποιούνται σύμφωνα με τα σχέδια και τις προδιαγραφές που υποδεικνύει η Orbis και με σεβασμό στην ισχύουσα ηλεκτρολογική νομοθεσία.
